مهار افت ولتاژ در قطارهای تندرو؛ چگونه تیغه‌های آیرودینامیک مانع تخریب شبکه بالاسری می‌شوند؟

هنگامی که یک قطار حومه‌ای معمولی ایستگاه را ترک می‌کند، اتصال مکانیکی سقف آن با شبکه برق سازوکار پیچیده‌ای ندارد: فنری ساده یک تیغه کربنی را به سمت سیم مسی بالاسری می‌فشارد. اما به محض آنکه سرعت یک قطار تندرو از مرز ۳۰۰ کیلومتر بر ساعت می‌گذرد، این اتصال به چالشی در دینامیک سیالات بدل می‌شود. پانتوگراف—همان بازوی مفصلی تاشو که جریان برق را می‌گیرد—دیگر صرفاً روی یک سیم نمی‌لغزد؛ بلکه در میان طوفانی خودساخته به پرواز درمی‌آید.[2][3]

در چنین سرعت‌هایی، نیروی برا (لیفت) آیرودینامیکی ناشی از هندسه پانتوگراف، تیغه تماس را با شدتی فزاینده به بالا می‌راند. اگر این نیروی بالابرنده ناکافی باشد، تیغه از روی سیم پرتاب می‌شود و مدار الکتریکی را قطع می‌کند. این جدایی بلافاصله جرقه‌ای الکتریکی (قوس) پدید می‌آورد که دمای آن تا ۵۰۰۰ درجه سانتی‌گراد می‌رسد و می‌تواند سیم مسی و تیغه کربنی را در یک آن تبخیر کند.[2]

بحران موج در خطوط بالاسری

از سوی دیگر، اگر نیروی بالابرنده بیش از حد باشد، پانتوگراف سیم بالاسری را مانند شلنگی که ناگهان تکان داده شود به نوسان و موج وادار می‌کند. این موج در طول سیم و جلوتر از قطار حرکت می‌کند. اگر سرعت قطار به سرعت این موج برسد، تیغه تماس با شدت به فرورفتگی موج برخورد می‌کند؛ ضربه‌ای که سایش شدید مکانیکی به بار می‌آورد و با ایجاد افت ناگهانی ولتاژ، می‌تواند سامانه محرکه قطار را از مدار خارج کند.[2][3]

تحلیلی در نشریه IEEE Transactions on Vehicular Technology در سال ۲۰۱۸ تصریح می‌کند: «برهم‌کنش دینامیکی میان پانتوگراف و شبکه بالاسری، اصلی‌ترین عامل محدودکننده عملیاتی در قطارهای پرسرعت است. در سرعت‌های بالای ۳۲۰ کیلومتر بر ساعت، نیروهای آیرودینامیکی وارد بر سر پانتوگراف می‌تواند تا سه برابر نیروی ایستای فنرها افزایش یابد و به قطع اتصال و فرسایش شدید سیم‌ها منجر شود.»[2]

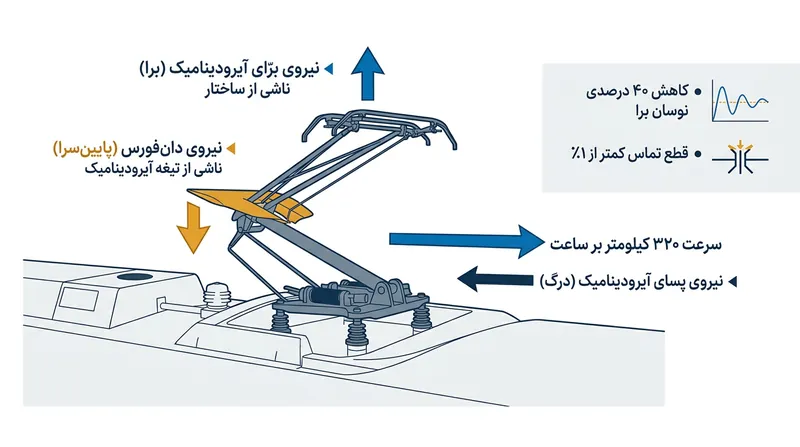

برای غلبه بر این مانع، مهندسان خودِ مشکل را به راه‌حل تبدیل کردند. به جای تقویت نامحدود فنرها یا سنگین‌تر کردن سیم‌های بالاسری، تیغه‌های تماس به‌گونه‌ای بازطراحی شدند که مانند بال معکوس عمل کنند. این تیغه‌های آیرودینامیک با مهار جریان باد پرفشار در سرعت ۳۰۰ کیلومتر بر ساعت، نیروی رو به پایین (دان‌فورس) دقیقی ایجاد می‌کنند تا نیروی برای ساختار پانتوگراف را خنثی سازد.[3]

مهار جریان هوای پرفشار

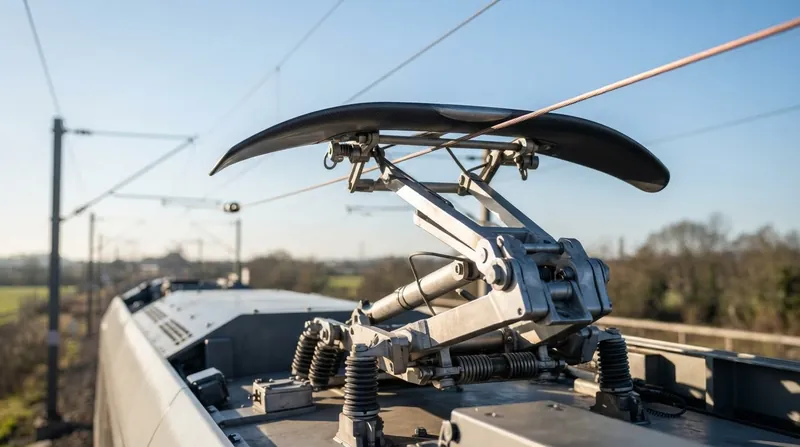

با زاویه‌دار کردن لبه جلویی تیغه تماس به منظور منحرف کردن هوا به سمت بالا، ناحیه‌ای کم‌فشار در زیر تیغه ایجاد می‌شود. این نیروی رو به پایین به‌صورت نمایی با افزایش سرعت بالا می‌رود؛ رفتاری که دقیقاً بر رشد نمایی نیروی برّا منطبق است. نتیجه نهایی، حفظ نیروی تماسی تقریباً ثابت است؛ بدون توجه به اینکه قطار با چه سرعتی سیر می‌کند.[1]

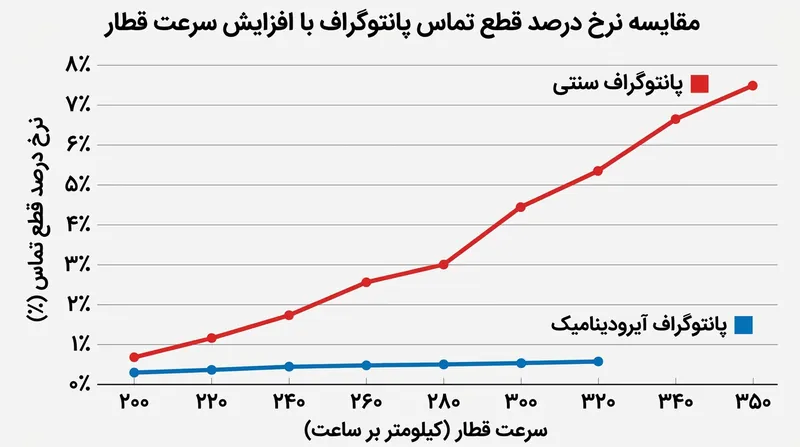

مؤسسه تحقیقات فنی راه‌آهن ژاپن (RTRI) برای نخستین بار این راهکار را در ناوگان شینکانسن به کار گرفت. طراحی پانتوگراف کم‌صدای آن‌ها در سال ۲۰۱۳، نوسانات نیروی برا را در مقایسه با مدل‌های سنتی تا ۴۰ درصد کاهش داد. این پایداری توانست نرخ قطع اتصال—یعنی دفعاتی که تیغه از سیم جدا می‌شود—را در سرعت ۳۲۰ کیلومتر بر ساعت از ۵ درصد به زیر ۱ درصد برساند.

کاهش این ضربات و پرش‌ها مستقیماً به کاهش جرقه‌زنی می‌انجامد. حذف جرقه‌های پنج هزار درجه‌ای که قطعات را می‌سوزاند، طول عمر تیغه‌های کربنی را دو برابر کرد و نرخ سایش سیم مسی بالاسری را ۳۰ درصد کاهش داد. چنین بهبودی فواصل زمانی تعمیر و نگهداری شبکه بالاسری را طولانی‌تر کرده و میلیون‌ها دلار صرفه‌جویی در هزینه‌های نگهداری زیرساخت رقم می‌زند.[3]

مهار غرش باد

این فرم‌دهی آیرودینامیک یک مشکل ثانویه دیگر را هم مهار می‌کند: آلودگی صوتی. در سرعت ۳۰۰ کیلومتر بر ساعت، غرش هوای ناشی از برخورد با بازوهای پانتوگراف معمولاً بلندتر از صدای غلتش چرخ‌ها روی ریل است. پژوهشی در سال ۲۰۱۵ در Journal of Sound and Vibration نشان داد که هدایت یکنواخت جریان هوا روی تیغه‌های تماس، نویز آیرودینامیکی را تا ۳ دسی‌بل کاهش می‌دهد؛ یعنی ۵۰ درصد افت در انرژی صوتی تولیدی.[1]

کاهش این نویز برای خطوط ریلی پرسرعتی که از مناطق پرتراکم جمعیتی می‌گذرند حیاتی است؛ مناطقی با مقررات زیست‌محیطی سخت‌گیرانه برای سقف مجاز دسی‌بل هنگام عبور قطار از مجاورت محله‌های مسکونی. کنترل جریان هوا در نقطه تماس، امکان سیر با سرعت بالاتر را بدون نقض استانداردهای صوتی فراهم می‌سازد.[1][3]

به‌کارگیری تیغه‌های تماس آیرودینامیک گویای تغییری بنیادین در رویکرد مهندسی راه‌آهن است: به جای مقابله کور با نیروهای شدید سرعت‌های بالا با سازه‌های سنگین و صلب، پانتوگراف‌های نوین از خود همین جریان‌های پرفشار برای پایدارسازی بهره می‌گیرند. این یک تعادل دینامیکی ظریف در سرعت ۳۰۰ کیلومتر بر ساعت است که تضمین می‌کند برق‌رسانی پیوسته بماند، بی‌آنکه ساختار سیم‌های بالاسری از هم بپاشد.[3]
