چگونه کسینوس زاویه پس‌گرایی بال، واگرایی پسا را در هواپیماهای مسافربری به تاخیر می‌اندازد

مهندسان هوافضا هنگام طراحی بدنه یک هواپیمای مسافربری جدید ناچارند بین عطش سرعت در ارتفاع کروز و واقعیت‌های فیزیکی فشرده‌شدن هوا تعادل برقرار کنند. ابزار اصلی آن‌ها برای مهار این تضاد، تعیین زاویه پس‌گرایی (sweep angle) بال است؛ انتخابی هندسی که همان ابتدا تثبیت می‌شود و کل مرزهای پروازی هواپیما را تعیین می‌کند.[1]

وقتی هواپیما به سرعت صوت نزدیک می‌شود، هوایی که از روی تحدب سطح فوقانی بال عبور می‌کند با شتابی بیش از سرعت خود پرنده به حرکت درمی‌آید. بنابراین، هواپیمایی که در سرعت ۰.۸۵ ماخ کروز می‌کند، جریان هوای موضعی روی ضخیم‌ترین بخش بالش به سادگی می‌تواند مرز ۱.۰ ماخ را رد کند.

این جریان صوتی موضعی در ادامه ناگهان کُند می‌شود و روی سطح بال موج ضربه‌ای (shockwave) پدید می‌آورد؛ رخدادی که انرژی جریان هوا را می‌بلعد و به جهش شدید مقاومت هوا، موسوم به واگرایی پسا (drag divergence)، منجر می‌شود. غلبه بر چنین سدی نیازمند رانش موتوری فراتر از توجیه اقتصادی است.[4]

برای فرار از این پسای موجی، طراحان موظفند سرعت جریان هوای روی بال را زیرصوت نگه دارند. اما به جای باریک‌کردن مقطع بال تا حدی که نه جایی برای باک سوخت بماند و نه توانی برای حمل بدنه، زاویه برخورد بال با جریان هوا را تغییر می‌دهند.

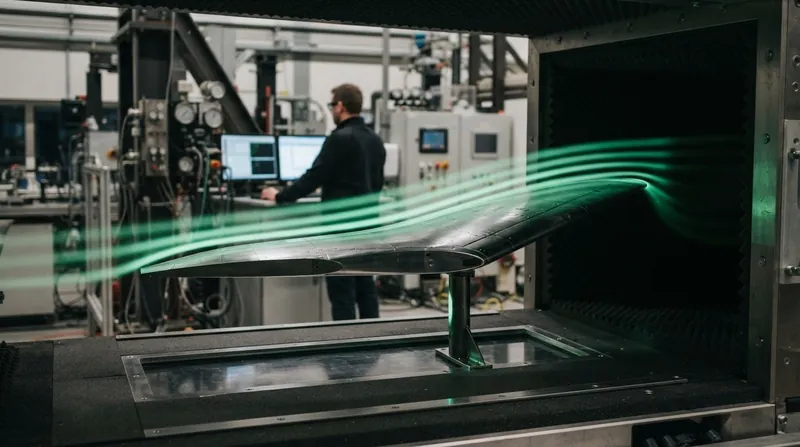

نشریه Flying Magazine در این باره می‌نویسد: «بال‌های پس‌گرا کارایی آشکارا برتری را برای پرندگانی که با سرعتی فراتر از ۷۰ درصد سرعت صوت پرواز می‌کنند نشان داده‌اند.» با متمایل کردن لبه حمله به عقب، بال عملاً هوا را فریب می‌دهد تا طوری رفتار کند که گویی هواپیما سرعت کمتری دارد.

ریاضیات تجزیه برداری جریان هوا

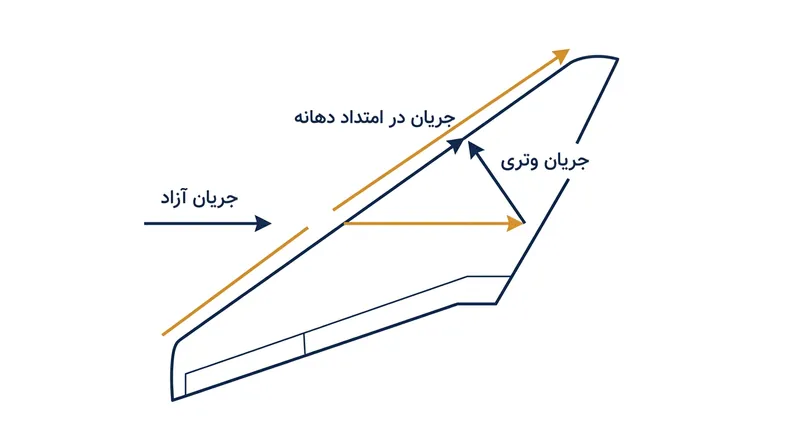

سازوکار این تاخیر بر اصل ساده تجزیه برداری تکیه دارد: هوای ورودی هنگام برخورد با لبه حمله پس‌گرا به دو مؤلفه جهتی عمود بر هم تقسیم می‌شود؛ یکی موازی با لبه حمله و دیگری عمود بر آن.[1]

مؤلفه موازی که جریان در امتداد دهانه بال (spanwise) نامیده می‌شود، به سمت نوک بال حرکت می‌کند. چون این جریان از روی انحنای آیرودینامیکی مقطع بال (ایرفویل) عبور نمی‌کند، شتابی نمی‌گیرد و سهمی هم در توزیع فشار منتهی به موج ضربه‌ای ندارد.

در مقابل، مؤلفه عمود بر لبه حمله یا همان جریان وتری (chordwise)، تنها بخشی از هواست که روی انحنای بال شتاب می‌گیرد. سرعت این جریان وتری دقیقاً معادل حاصل‌ضرب سرعت جریان آزاد در کسینوس زاویه پس‌گرایی است.[1]

از آنجا که کسینوس هر زاویه‌ای بین ۰ تا ۹۰ درجه کمتر از یک است، سرعت وتری همواره از سرعت واقعی هواپیما کمتر خواهد بود. برای نمونه، زاویه پس‌گرایی ۳۵ درجه کسینوسی برابر با ۰.۸۱۹ دارد که سرعت وتری موثر را حدود ۱۸ درصد پایین می‌آورد.

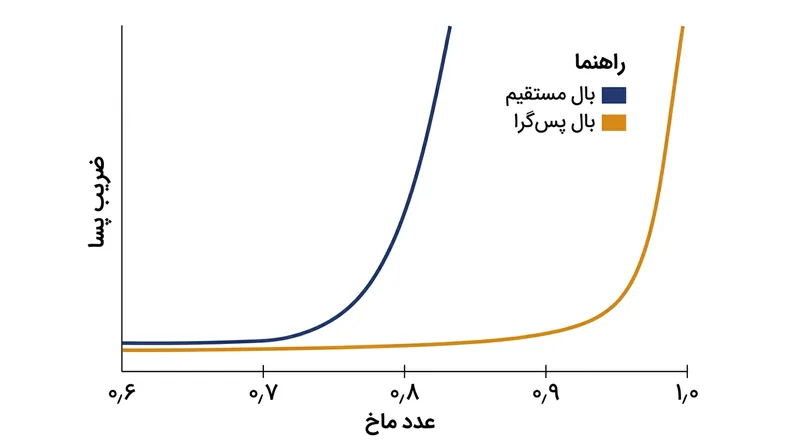

اگر آن پرنده فرضی با سرعت ۰.۸۰ ماخ پرواز کند، مقطع وتری بال تنها جریانی با سرعت ۰.۶۵ ماخ را تجربه خواهد کرد. این تصحیح ریاضی، جریان موضعی را پایین‌تر از ماخ بحرانی نگه داشته و پدیداری امواج ضربه‌ای با پسای سنگین را به تعویق می‌اندازد.

کاربرد در هوانوردی تجاری و ایرفویل‌های سوپرکریتیکال

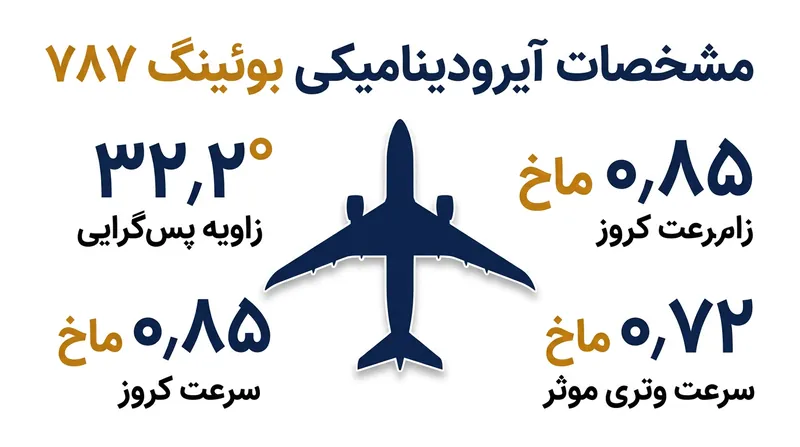

هواپیماهای مسافربری امروزی برای حفظ برنامه‌های پروازی سریع و به‌صرفه، شدیداً به این فرمول کسینوسی وابسته‌اند؛ بوئینگ ۷۸۷ دریم‌لاینر که سال ۲۰۱۱ وارد خدمت شد، از زاویه پس‌گرایی ۳۲.۲ درجه بهره می‌برد.[6]

زمانی که ۷۸۷ در سرعت معمول خود یعنی ۰.۸۵ ماخ کروز می‌کند، کسینوس زاویه ۳۲.۲ درجه سرعت موثر جریان وتری را به ۰.۷۱۹ ماخ کاهش می‌دهد؛ امری که به بدنه اجازه می‌دهد در رژیم ترنسونیک بدون درگیر شدن با پسای موجی پرواز کند.[5][6]

بروشورهای تبلیغاتی خطوط هوایی ترجیح می‌دهند بال‌های متمایل به عقب را فرمی زیبا و آینده‌نگرانه جلوه دهند، اما حقیقت این است که پشت این انحنا، ضرورت‌های خشک ریاضی نشسته است. بدون اثر کسینوس، جت‌های مدرن یا باید بسیار آهسته‌تر حرکت می‌کردند یا مبالغ هنگفتی سوخت اضافی می‌سوزاندند.[5]

البته پس‌گرایی تنها راه مهار جریان ترنسونیک نیست؛ خطوط هوایی به طور گسترده از بال‌های فوق‌بحرانی (سوپرکریتیکال) هم استفاده می‌کنند که سطح فوقانی تخت‌تری دارند تا شتاب‌گیری هوا روی بال را به حداقل برسانند.[1][4]

پژوهشی آیرودینامیکی در سال ۲۰۲۶ در پایگاه MDPI اشاره می‌کند: «هواپیماهای غیرنظامی مدرن برای کاهش پسای کروز و ارتقای بازده پروازی، به شکلی گسترده از بال‌های سوپرکریتیکال بهره می‌برند.» پیوند مقطع سوپرکریتیکال با زاویه پس‌گرایی، آستانه واگرایی پسا را تا جای ممکن به مرز ۱.۰ ماخ نزدیک کرده است.[4]

تاوان‌های سازه‌ای و پدیده آئروالاستیسیته

با تمام این‌ها، سود آیرودینامیکی بال پس‌گرا بدون تاوان سازه‌ای به دست نمی‌آید. یک بال پس‌گرا از لحاظ فیزیکی درازتر از یک بال مستقیم با دهانه مشابه است و تیرک‌های اصلی (اسپارهای) بلندتری برای انتقال بارهای هوایی به بدنه می‌طلبد.[1]

این اسپارهای طویل‌تر مانند اهرم‌هایی بلندتر عمل کرده و گشتاورهای خمشی وارد بر ریشه بال را به شدت تشدید می‌کنند. برای جلوگیری از شکستن بال تحت این نیروها، سازه داخلی باید به شدت مقاوم‌سازی شود؛ تمهیدی که وزن مرده قابل‌توجهی به بدنه تحمیل می‌کند.[1][3]

علاوه بر این، بال‌های پس‌گرا از پیچش آئروالاستیک رنج می‌برند. وقتی بارهای آیرودینامیکی در حین پرواز بال را به بالا خم می‌کنند، انحراف بال به عقب سبب می‌شود لبه حمله رو به پایین بپیچد و زاویه حمله موضعی در نوک بال افت کند.[1][3]

پژوهشگران ناسا، جی.جی. بارمبی، اچ.جی. کانینگهام و آی.ای. گریک در یادداشت فنی سال ۱۹۵۰ خود در مورد فلاتر بال نوشتند: «مقایسه با آزمایش نشان می‌دهد تحلیل ارائه‌شده در این گزارش دست‌کم برای بال‌های طره‌ای تقریباً یکنواخت، اثرات اصلی پس‌گرایی را به خوبی نشان می‌دهد.»[3]

مهندسان برای مهار این نیروهای پیچشی، در بال‌های کامپوزیتی جدید از طراحی آئروالاستیک هدفمند استفاده می‌کنند؛ به این ترتیب که لایه‌های فیبر کربن در زوایای خاصی چیده می‌شوند تا بال در برابر اعوجاج پیچشی هنگام خم‌شدن مقاومت ذاتی داشته باشد.[5][6]

فرمان‌پذیری در سرعت پایین و جریان در طول بال

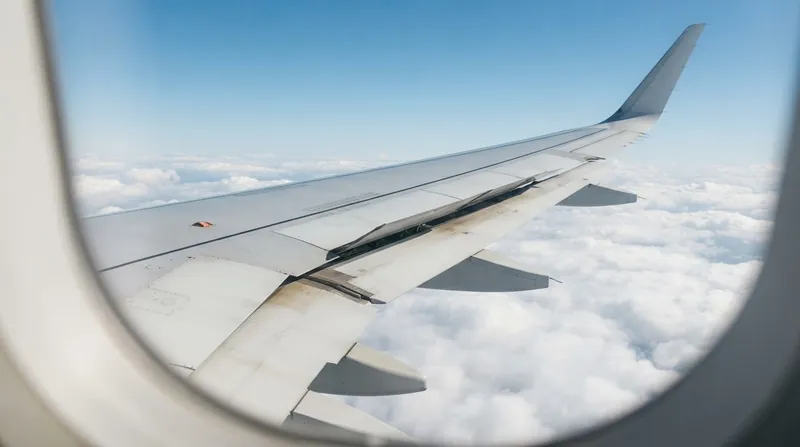

همان هندسه‌ای که سرعت بالای کروز را ممکن می‌سازد، کارایی هواپیما را حین برخاست و فرود مختل می‌کند. کاهش سرعت وتری به این معناست که بال پس‌گرا در یک سرعت مشخص، نیروی برآی (لیفت) کمتری نسبت به یک بال مستقیم تولید می‌کند.[1]

برای جبران این کمبود لیفت، جت‌های با بال پس‌گرا مجبورند با سرعت بیشتر و زاویه حمله تندتر به باند نزدیک شوند؛ همچنین به سامانه‌های پیشرفته افزایش برآ، نظیر اسلت‌های لبه حمله و فلپ‌های چندتکه فولر، نیاز دارند تا در سرعت‌های پایین دچار افت کنترل نشوند.

جریان هوای متقاطع در طول بال خطری دیگر به نام واماندگی (استال) را نیز تشدید می‌کند. این جریان رو به بیرون لایه مرزی را به سوی نوک بال ضخیم‌تر کرده و باعث می‌شود بخش‌های انتهایی بال زودتر از ریشه آن دچار واماندگی شوند.

از آنجا که شهپرها (ایلرون‌ها) در نزدیکی نوک بال تعبیه شده‌اند، واماندگی نوک بال کنترل غلت هواپیما را درست در بحرانی‌ترین شرایط از خلبان سلب می‌کند. مهندسان این معضل را با پیچش هندسی بال جبران می‌کنند؛ به طوری که نوک بال‌ها با زاویه حمله کمتری نسبت به ریشه پرواز می‌کنند، سازوکاری که واش‌اوت (washout) نام دارد.[5]

دهه‌ها پس از آنکه آدولف بوزمان، دانشمند آلمانی، در سال ۱۹۳۵ این ایده را مطرح کرد، بال پس‌گرا همچنان موازنه اصلی هوانوردی سریع باقی مانده است؛ تعادلی همیشگی میان ظرافت ریاضی رابطه کسینوس و چالش‌های دشوار فیزیک در سرعت‌های پایین.[1]

گزینه جایگزین: بال‌های پیش‌گرا

مزیت ریاضی رابطه کسینوس تفاوتی نمی‌کند که بال به عقب متمایل باشد یا به جلو. بال پیش‌گرا (forward-swept) هم دقیقاً همان کاهش ماخ وتری را رقم می‌زند، اما جهت جریان در طول دهانه بال را معکوس می‌کند.[1]

در طرح بال پیش‌گرا، جریان هوای موازی به جای حرکت به سمت نوک بال، به سمت ریشه آن حرکت می‌کند. این روند مانع از واماندگی خطرناک نوک بال می‌شود و اجازه می‌دهد هواپیما در زوایای حمله تند هم تسلط کاملی روی شهپرها داشته باشد.[1]

با وجود این برتری آیرودینامیکی، بال پیش‌گرا تقریباً هیچ‌گاه در هواپیماهای تجاری به کار نمی‌رود. این فرم هندسی به واگرایی سازه‌ای می‌انجامد: با بالا رفتن بال زیر بار، لبه حمله به سمت بالا می‌پیچد، لیفت باز هم بیشتر می‌شود و بال آن‌قدر خم می‌گردد تا در نهایت بشکند.[1][3]

ناسا در دهه ۱۹۸۰ این مفهوم را با هواپیمای آزمایشی X-29 محک زد. این پرنده برای تاب آوردن در برابر متلاشی‌شدن بال‌ها به الیاف کامپوزیتی خاصی متکی بود؛ آزمایشی که نشان داد فناوری کار می‌کند اما پیاده‌سازی سازه‌ای آن روی جت‌های سنگین غیرعملی است.[1]

در آینده نزدیک نیز هوانوردی تجاری به فرم بال پس‌گرا وفادار خواهد ماند. این ترفند مثلثاتی ساده در تجزیه بردار جریان هوا، با حفظ پروازها در جدول زمانی منظم، سالانه میلیاردها دلار در مصرف سوخت خطوط هوایی صرفه‌جویی می‌کند.[5]
