سازوکار مقیاس‌بندی ترانزیستورها: مقایسه معماری‌های مسطح، فین‌فت و گیت فراگیر

رایج‌ترین تصور غلط در مورد مقیاس‌بندی نیمه‌رساناها این است که ترانزیستورهای کوچک‌تر به طور خودکار به معنای سرعت کلاک بالاتر هستند. در واقع، در حالی که صنعت قطعات را تا عرض چند اتم کوچک می‌کند، نبرد اصلی دیگر بر سر سرعت نیست—بلکه بر سر کنترل است.[10]

برای دهه‌ها، صنعت فناوری پیشرفت‌های پردازنده را با استفاده از گره‌های «نانومتری» به بازار عرضه کرده است. تراشه‌های ۵ نانومتری، ۳ نانومتری و اکنون ۲ نانومتری به مصرف‌کنندگان وعده داده می‌شوند. اما این اعداد صرفاً زبان بازاریابی هستند؛ آنها دیگر با هیچ اندازه‌گیری فیزیکی روی خود تراشه مطابقت ندارند. این برچسب‌ها صرفاً نشان‌دهنده نسل جدیدی از بهبودهای توان و چگالی هستند.[4]

برای درک آنچه واقعاً درون سیلیکون‌های مدرن می‌گذرد، باید به معماری بنیادی یک ترانزیستور نگاه کرد. در هسته خود، ترانزیستور یک سوئیچ ساده است. جریان از «سورس» به «درین» از طریق یک «کانال» عبور می‌کند، و یک «گیت» روی آن کانال قرار می‌گیرد تا جریان الکتریسیته را قطع یا وصل کند.[5]

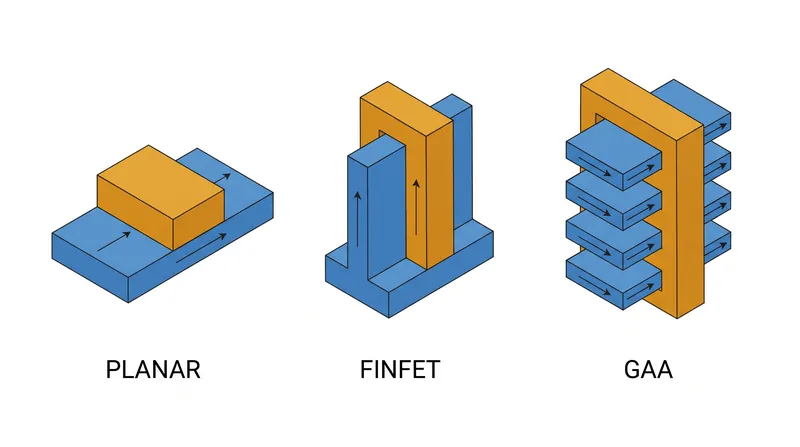

برای پنجاه سال اول مدار مجتمع، صنعت بر ترانزیستورهای مسطح (Planar) تکیه داشت. اینها ساختارهای تخت و دوبعدی بودند که در آنها گیت فقط روی سطح بالایی کانال قرار می‌گرفت و مانند فشردن پا روی شلنگ آب عمل می‌کرد.[4]

طراحی‌های مسطح تا زمانی که صنعت تلاش کرد آنها را به زیر آستانه ۲۰ نانومتری کوچک کند، به خوبی کار می‌کردند. در آن مقیاس میکروسکوپی، فاصله بین سورس و درین آنقدر کوتاه شد که گیت دیگر نمی‌توانست به طور مؤثر جریان الکترون‌ها را مسدود کند.[1]

این پدیده که به «اثر کانال کوتاه» معروف است، تهدیدی برای پایان دادن به قانون مور بود. حتی زمانی که ترانزیستور مسطح ظاهراً خاموش بود، الکترون‌ها از طریق زیرلایه سیلیکونی زیر گیت نشت می‌کردند و مقادیر زیادی گرمای هدر رفته تولید کرده و عمر باتری را کاهش می‌دادند.[6]

راه‌حل، یک تغییر معماری رادیکال بود: ترانزیستور اثر میدان باله‌ای (FinFET). فین‌فت که در سال ۲۰۱۱ به صورت تجاری معرفی شد، کانال سیلیکونی مسطح را به پهلو چرخاند و یک «باله» سه‌بعدی ایجاد کرد که از سطح تراشه بیرون زده بود.[4]

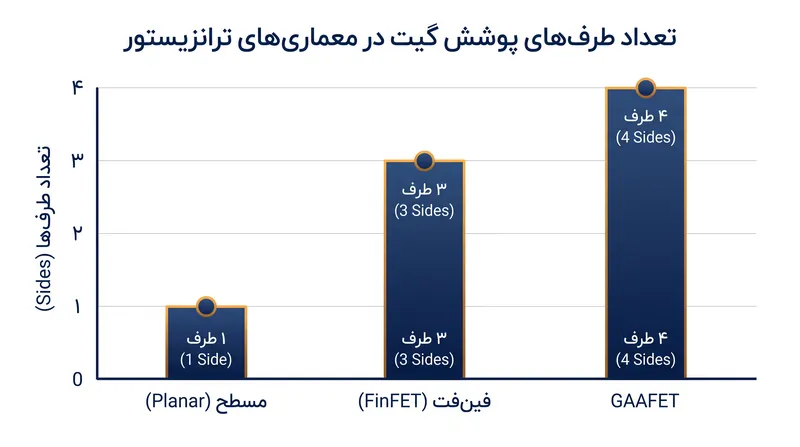

با بالا بردن کانال به شکل یک باله، مهندسان توانستند گیت را روی سه طرف آن بپوشانند—بالا، چپ و راست. این کار به طور چشمگیری سطح تماس بین گیت و کانال را افزایش داد، کنترل الکترواستاتیک را بازیابی کرد و جریان نشت را به شدت کاهش داد.[5]

فین‌فت‌ها صنعت را در طول یک دهه رشد انفجاری هدایت کردند و انقلاب گوشی‌های هوشمند و ظهور مراکز داده ابری عظیم را ممکن ساختند. اما همانطور که تولیدکنندگان به سمت گره‌های بازاریابی ۵ نانومتری و ۳ نانومتری پیش رفتند، معماری فین‌فت شروع به برخورد با دیوار فیزیکی خود کرد.[2]

برای استخراج عملکرد بیشتر از یک فین‌فت، طراحان مجبور بودند باله‌ها را بلندتر و نازک‌تر بسازند. با این حال، یک باله بلند و شکننده از نظر ساختاری در طول فرآیند تولید ناپایدار است. علاوه بر این، پایین باله—بخشی که نزدیک‌ترین به زیرلایه سیلیکونی است—نسبتاً ضعیف توسط گیت کنترل می‌شد و اجازه می‌داد نشت دوباره به داخل راه یابد.[1]

همانطور که مقیاس‌بندی به قلمرو زیر ۵ نانومتر فشار می‌آورد، تنوع در هندسه فین‌فت به یک گلوگاه جدی تبدیل می‌شود. ظرفیت خازنی انگل‌وار (Parasitic capacitance) بین باله‌های فشرده نیز شروع به خنثی کردن مزایای عملکردی کوچک‌سازی آنها می‌کند، به این معنی که تراشه‌ها بدون اینکه به نسبت سریع‌تر شوند، گرم‌تر می‌شوند.[2]

این مانع فیزیکی صنعت را مجبور به گذار بزرگ بعدی کرده است: ترانزیستور گیت فراگیر (GAA)، که اغلب به صورت نانوشیت‌ها پیاده‌سازی می‌شود. اگر فین‌فت یک باله برجسته باشد که از سه طرف پوشیده شده است، یک GAAFET آن باله را به صورت افقی به یک پشته از نوارهای یا ورقه‌های مجزا برش می‌دهد.[6]

سپس مواد گیت به گونه‌ای رسوب داده می‌شود که هر ورقه سیلیکونی مجزا را به طور کامل احاطه کند—بالا، پایین، چپ و راست. این پوشش ۳۶۰ درجه‌ای، کنترل الکترواستاتیک نهایی را بر کانال فراهم می‌کند و عملاً اثرات کانال کوتاهی را که گریبانگیر فین‌فت‌های زیر ۵ نانومتر است، از بین می‌برد.[3]

فراتر از کنترل نشت، نانوشیت‌های GAA یک مزیت معماری حیاتی ارائه می‌دهند: عرض متغیر. در طراحی فین‌فت، ارتفاع باله توسط فرآیند تولید کارخانه ثابت است. اگر طراح تراشه جریان محرک بیشتری بخواهد، باید باله‌های مجزای بیشتری اضافه کند که فضای ارزشمند سیلیکونی را هدر می‌دهد.[8]

با نانوشیت‌های GAA، طراحان می‌توانند به سادگی ورقه‌ها را پهن‌تر کنند. یک ورقه پهن‌تر اجازه می‌دهد جریان بیشتری عبور کند و برای عملکرد بالا بهینه‌سازی شود، در حالی که یک ورقه باریک‌تر مصرف برق را به حداقل می‌رساند. این انعطاف‌پذیری به مهندسان اجازه می‌دهد تا بلوک‌های مختلف یک پردازنده را برای وظایف خاص بدون تغییر مراحل تولید زیربنایی، تنظیم دقیق کنند.[8]

با این حال، گذار به GAA یک راه‌حل جادویی برای افزایش نمایی سرعت نیست. این اساساً یک تغییر هندسی دفاعی است. مزیت اصلی GAA این است که به تراشه اجازه می‌دهد در ولتاژهای پایین‌تر کار کند و در عین حال پایداری خود را حفظ کند، که برای مدیریت چگالی حرارتی شتاب‌دهنده‌های هوش مصنوعی مدرن و پردازنده‌های موبایل حیاتی است.[9]

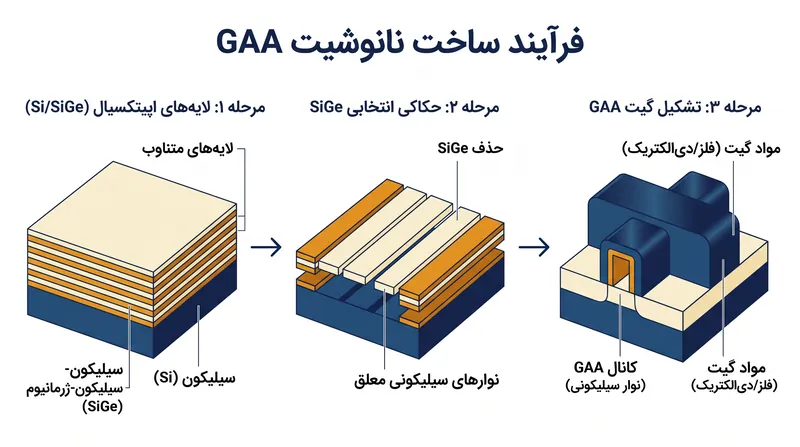

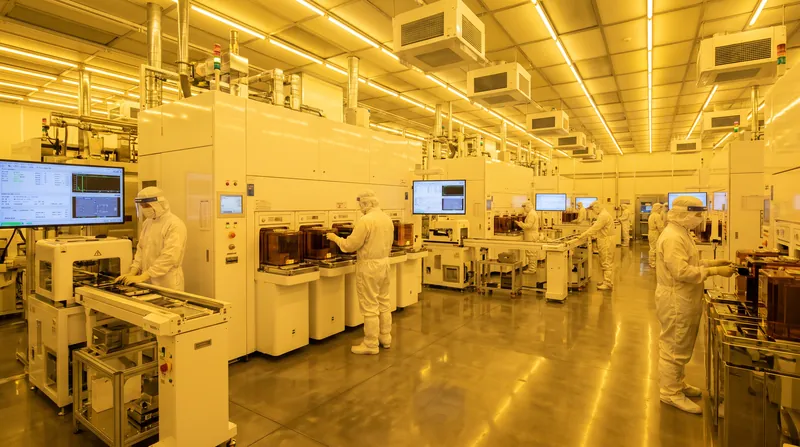

چالش‌های تولید GAA نیز سرسام‌آور است. ایجاد نانوشیت‌ها نیازمند فرآیندی به نام اپیتکسی است، که در آن لایه‌های متناوب سیلیکون و سیلیکون-ژرمانیوم اتم به اتم رشد داده می‌شوند. سپس، یک حکاکی همسانگرد (isotropic etch) باید به طور انتخابی لایه‌های سیلیکون-ژرمانیوم را حذف کند و تنها ورقه‌های سیلیکونی شکننده را قبل از پیچیده شدن مواد گیت به دور آنها، در هوا معلق بگذارد.[7]

در حالی که صنعت طی چند سال آینده بر GAA مسلط می‌شود، محققان از هم‌اکنون به افق بعدی چشم دوخته‌اند. مفاهیمی مانند ترانزیستورهای مکمل (CFETs)، که ترانزیستورهای نوع p و نوع n را به صورت عمودی روی هم قرار می‌دهند، و استفاده از مواد دوبعدی جدید مانند دی‌کالکوژنیدهای فلز واسطه، برای دوران زیر ۱ نانومتر در حال بررسی هستند.[9]

در نهایت، تکامل از مسطح به فین‌فت و سپس به GAA، نیروی محض مهندسی مورد نیاز برای حفظ توهم قانون مور را نشان می‌دهد. برچسب‌های بازاریابی همچنان کوچک‌تر خواهند شد، اما واقعیت یک نبرد مداوم و طاقت‌فرسا در برابر محدودیت‌های بنیادی فیزیک اتمی است.[10]
