چرا ناخن خشک هنگام گرفتن پرتاب می‌شود؛ فیزیک پنهان اتصالات ناهمسانگرد کراتین

در فوریه ۲۰۰۴، مهندسان بیومکانیک در دانشگاه منچستر خرده‌های ناخن انسان را در یک دستگاه آزمایش سفارشی قرار دادند. هدف آن‌ها این بود که بفهمند چرا یک ناخن پاره‌شده یا شکسته به‌ندرت تا انتها به سمت بافت زنده بستر ناخن شکاف می‌خورد. اما اندازه‌گیری‌های آن‌ها از چقرمگی شکست، ناخواسته پاسخی علمی برای یک کلافگی همگانی در دستشویی‌ها ارائه داد: چرا ناخن خشک هنگام گرفتن، ناگهان ترق می‌شکند و به آن سوی اتاق پرتاب می‌شود؟[1]

پاسخ در ساختار میکروسکوپی صفحه ناخن نهفته است. ناخن انسان یک صفحه یکدست پلاستیکی نیست، بلکه یک کامپوزیت زیستی پیچیده است که از سه لایه مجزای بافت کراتینی تشکیل شده: یک پوسته نازک پشتی (دورسال)، یک لایه ضخیم میانی، و یک طبقه شکمی (ونترال) که به بستر ناخن می‌چسبد.[1][3]

لایه میانی ضخیم، تعیین‌کننده اصلی رفتار کل این ساختار در زیر تنش است. برخلاف سلول‌های نامنظم و کاشی‌مانند لایه‌های بیرونی، لایه میانی از رشته‌های شدیداً منظمِ آلفا-کراتین ساخته شده است. این فیلامنت‌های میکروسکوپی به‌صورت عرضی چیده شده‌اند؛ یعنی در امتداد پهنای انگشت (چپ به راست) قرار گرفته‌اند، نه از پایه به سمت نوک ناخن.[1]

این جهت‌گیری افقی ویژگی خاصی پدید می‌آورد که به آن «ناهمسانگردی مکانیکی» یا انیزوتروپی می‌گویند. از آنجا که رشته‌ها در جهت عرضی کشیده شده‌اند، ناخن بسته به جهت نیرویی که به آن وارد می‌شود، ویژگی‌های فیزیکی کاملاً متفاوتی نشان می‌دهد. دانشمندان علم مواد یادآور می‌شوند که این سوگیری ساختاری، در واقع یک مکانیسم دفاعی فرگشتی برای حفاظت از ماتریکس حساس ناخن است.[2][3]

سد انرژی ناهمسانگرد

آرایش عرضی رشته‌های کراتین هرگونه شکاف و شکستگی را مجبور می‌کند تا به موازات لبه آزاد ناخن حرکت کند. همان‌طور که ریچارد اِنوس، مهندس بیومکانیک و همکارانش در دانشگاه منچستر اشاره کردند: «این ناهمسانگردی ناشی از لایه میانی ضخیم است که از سلول‌های بلند و باریکی تشکیل شده که جهت‌گیری عرضی دارند.»[1]

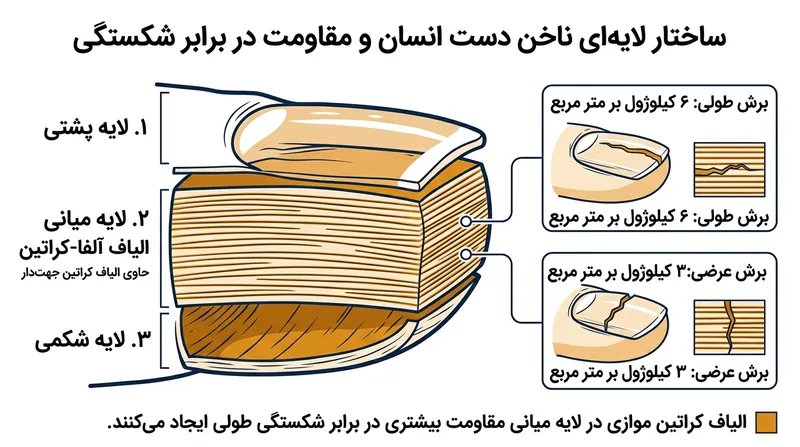

پژوهشگران دریافتند که بریدن طولی یک ناخن نیازمند حدود ۶ کیلوژول انرژی بر متر مربع است، در حالی که برش عرضی به تنها ۳ کیلوژول بر متر مربع انرژی نیاز دارد. این نسبت انرژی ۲ به ۱ به این معنی است که مسیر کمترین مقاومت همیشه از پهنای انگشت می‌گذرد.[1]

وقتی ترکی شروع می‌شود، شبکه ناهمسانگرد کراتین به‌طور فعال شکستگی را به سمت طرفین هدایت می‌کند. این روند مانع از آن می‌شود که یک بریدگی کوچک در لبه ناخن، در طول آن پیشروی کند و بستر استریل زیر هلالچه ناخن را آشکار سازد. با این حال، همین سازوکار محافظتی هنگام برخورد با تیغه فولادی ناخن‌گیر، ناخن را به یک فنر فشرده تبدیل می‌کند.[1][6]

ناخن‌گیر استاندارد یک نیروی برشی عمودی را از طریق تیغه‌ای قوسی‌شکل وارد می‌کند. وقتی لبه‌های فولادی ناخن خشک را فشرده می‌کنند، کراتین صلب در ابتدا در برابر برش مقاومت می‌ورزد؛ زیرا آلفا-کراتین خشک فوق‌العاده سفت است و مدول یانگ آن بین ۲ تا ۴ گیگاپاسکال برآورد می‌شود.[2]

هندسه خود ناخن‌گیر نیز این مسئله را تشدید می‌کند. لبه‌های منحنی ابزار برای انطباق با قوس طبیعی نوک انگشت طراحی شده‌اند، اما همین شکل هندسی، صفحه تخت ناخن را مجبور می‌کند پیش از آنکه تیغه‌ها شروع به برش کراتین کنند، تغییر شکل دهد. این تغییر شکل اولیه، الیاف عرضی را زیر بار کششی قرار می‌دهد.[6]

از آنجا که رشته‌ها به‌صورت عرضی قرار گرفته‌اند، فشار ناخن‌گیر نمی‌تواند به‌راحتی آن‌ها را از هم بگسلد. در عوض، نیرو باعث خم شدن کل لایه میانی می‌شود و حجم عظیمی از انرژی کشسانی را درون شبکه کراتین ذخیره می‌کند. با افزایش فشار، ناخن شروع به کمانش می‌کند.[3][6]

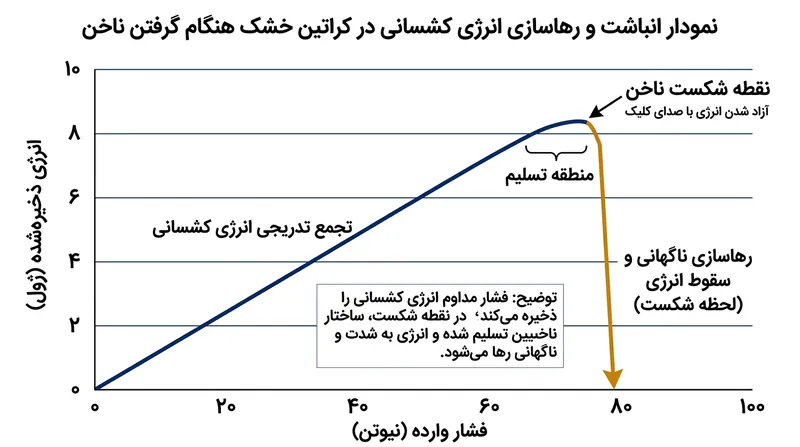

اتصالات عرضی ناهمسانگرد بافت را مجبور می‌کنند که در امتداد پهنای خود تاب بردارد و قوسی عرضی پیدا کند تا فشار را مهار سازد. رشته‌ها تا زمانی به هم متصل می‌مانند که تنش موضعی از استحکام تسلیم ماده فراتر رود؛ در این لحظه، ماتریکس دچار گسیختگی فاجعه‌بار می‌شود و شکست ناگهانی رخ می‌دهد که کل انرژی کشسانی ذخیره‌شده را در کسری از میلی‌ثانیه آزاد می‌کند.[3][6]

قطعه بریده‌شده ناخن که زیر فشار خمیده شده بود، با خشونت به شکل اولیه خود بازمی‌گردد. این آزادسازی جنبشی سریع مانند یک منجنیق میکروسکوپی عمل می‌کند و خرده‌ناخن را به آن سوی فضا پرتاب می‌نماید. با این همه، اگر ناخن به اندازه کافی هیدراته شود، این جهش خشونت‌آمیز کاملاً خنثی خواهد شد.[6]

اثر نرم‌کنندگی مولکول‌های آب

آب ویژگی‌های مکانیکی این کامپوزیت کراتینی را به‌طور بنیادین دگرگون می‌سازد. مطالعات پوستی از دیرباز نشان داده‌اند که خیساندن ناخن‌ها از طریق تغییر شیمی داخلی زنجیره‌های پروتئینی، انعطاف‌پذیری آن‌ها را به شدت بالا می‌برد. در مقیاس مولکولی، آب نقش یک روان‌کننده (پلاستی‌سایزر) قدرتمند را بازی می‌کند.[4]

رشته‌های آلفا-کراتین توسط شبکه‌ای پیچیده از پیوندهای هیدروژنی و پل‌های دی‌سولفیدی کنار یکدیگر نگه داشته شده‌اند. هنگام غوطه‌وری در آب، مولکول‌های آب به ماتریکس آب‌دوستِ اطراف میکروفیبریل‌های کریستالی نفوذ می‌کنند و پیوندهای هیدروژنی را که به ساختار صلبیت می‌بخشیدند، سست و ناپایدار می‌سازند.[4][5]

این فرایند جذب آب، پرسرعت و قابل توجه است. پژوهش‌های منتشرشده توسط مؤسسات ملی بهداشت نشان داد که ناخن انسان پس از دو ساعت غوطه‌وری در آب می‌تواند تا ۲۲ درصد به وزن خود بیفزاید. با افزایش محتوای آب، دمای انتقال شیشه‌ایِ ماتریکس کراتین به شدت کاهش می‌یابد.[4]

ورود آب به این کامپوزیت زیستی تأثیر اندکی بر ابعاد میکروفیبریل‌های کریستالی می‌گذارد، اما ماتریکس آب‌دوست پیرامون را عمیقاً نرم می‌کند. این نرم شدن، تنش تسلیم ماده را به‌شدت پایین می‌آورد. با سست شدن پیوندهای هیدروژنی، رشته‌های کراتین می‌توانند با کمترین اصطکاک روی یکدیگر بلغزند.[2]

سد انرژی ناهمسانگرد ۲ به ۱ از نظر ساختاری پابرجا می‌ماند، اما نیروی مطلق مورد نیاز برای برش این بستر به طور چشمگیری افت می‌کند. در نتیجه، تیغه‌های فولادی ناخن‌گیر بافت را پیش از آنکه فرصت خم شدن پیدا کند، می‌بُرند و از آنجا که ناخن خیس فوراً در برابر تیغه تسلیم می‌شود، دیگر نمی‌تواند انرژی کشسانی در خود ذخیره کند.[2][6]

پیچش عرضی اصلاً شکل نمی‌گیرد و خرده‌ناخن به جای پرتاب در هوا، به‌آرامی روی زمین می‌افتد. افزودن ساده آب، ناخن را از یک فنر شکننده و ناهمسانگرد به یک پلاستیک شکل‌پذیر بدل می‌کند و پرتابه جنبشی را کاملاً از میان برمی‌دارد.[6]

ابعاد ساختاری و الگوبرداری در علم مواد

ناهمسانگردی فوق‌العاده ناخن انسان وابستگی شدیدی به مقیاس ساختاری آن دارد. در ریزترین سطح میکروسکوپی، فیلامنت‌های میانی مجزا مدول یانگی نزدیک به ۱۰۰ برابر بیشتر از ماده ماتریکس پیرامونی خود دارند که موجب سوگیری شدید جهت‌دار در سختی ماده می‌شود.[2]

با بزرگ‌تر شدن ابعاد ساختارهای زیستی، این ناهمسانگردی معمولاً کاهش می‌یابد. در حالی که ناخن انسان نسبت ۲ به ۱ در چقرمگی شکست نشان می‌دهد، ساختارهای بزرگ‌تر کراتینی مانند شاخ گاو هم در استحکام و هم در سختی ضریب ناهمسانگردی دقیقاً ۲ را به نمایش می‌گذارند؛ پیچیدگی لایه‌ای در شاخ‌های بزرگ‌تر، نقاط ضعف جهت‌دار را پخش می‌کند.[2]

دانشمندان علم مواد اکنون با دقت این ساختارهای کراتینی را بررسی می‌کنند تا کامپوزیت‌های سنتزی بهتری طراحی نمایند. توانایی یک بافت سبک و مرده در منحرف کردن ترک‌ها از نواحی حساس، مزیتی بسیار مطلوب در مهندسی هوافضا و خودروسازی است و بازتولید آرایش الیاف عرضی می‌تواند به ساخت پانل‌های سازه‌ای بسیار ایمن‌تر بینجامد.[3]

همان‌طور که بین وانگ، دانشمند علم مواد، و همکارانش در نشریه Progress in Materials Science توضیح داده‌اند: «مواد کراتینیزه را می‌توان به عنوان کامپوزیت‌های تقویت‌شده با الیاف در نظر گرفت که در آن‌ها الیاف کراتین کریستالی درون یک ماتریکس پروتئینی آمورف جاسازی شده‌اند.» این الگوی زیستی نقشه‌ای ایده‌آل برای موادی است که هم به وزن سبک و هم به مقاومت بالا در برابر ضربه نیاز دارند.[3]

با این حال، شبیه‌سازی مکانیک هیدراتاسیون کراتین در مواد سنتزی همچنان چالشی بزرگ است. بیشتر پلیمرهای سنتزی نمی‌توانند بدون آسیب دیدن الیاف اصلی حامل بار، آب را به شکل انتخابی برای نرم کردن ماتریکس خود جذب کنند؛ این رفتار دوگانه صفحه ناخن یک ویژگی منحصربه‌فرد زیستی است.[3][5]

محدودیت‌های مدل و عوامل زیستی

اگرچه مدل ناهمسانگرد رفتار مکانیکی ناخن سالم را به خوبی توضیح می‌دهد، اما فرض آن بر پایه اتصالات متقاطع کراتینی در حد استاندارد استوار است. کمبودهای تغذیه‌ای، به‌ویژه فقدان اسیدهای آمینه حاوی گوگرد، می‌تواند پیوندهای دی‌سولفیدی پیونددهنده الیاف آلفا-کراتین را سست کرده و چقرمگی شکست اولیه ناخن را دگرگون کند.[6]

سن نیز نقش مهمی در رفتار مکانیکی صفحه ناخن دارد. ناخن‌ها در دو دهه اول زندگی به طور طبیعی ضخیم‌تر می‌شوند و حجم لایه میانی آن‌ها افزایش می‌یابد؛ اما با افزایش بیشتر سن، ماتریکس ناخن غالباً کراتین شکننده‌تری تولید می‌کند که احتمال شکاف‌های طولی را بالا می‌برد.[6]

عوامل محیطی فراتر از رطوبت ساده نیز می‌توانند ساختار این کامپوزیت را تخریب کنند. قرار گرفتن مداوم در معرض حلال‌های شیمیایی قوی مانند پاک‌کننده‌های لاک ناخن بر پایه استون، لیپیدهای طبیعی لایه رویی را از بین می‌برد. این فقدان چربی تبخیر رطوبت را سرعت می‌بخشد و لایه میانی را دچار خشکی مزمن و شکنندگی عرضی شدید می‌کند.[4][6]

در نهایت، فیزیک گرفتن ناخن جلوه‌ای روزمره از اصول پیشرفته بیومکانیک است. همان آرایش الیاف عرضی که نوک انگشتان ما را از شکستگی‌های فاجعه‌بار طولی در امان نگه می‌دارد، عامل اصلی پرواز خرده‌های ناخن خشک در هواست؛ راه‌حل این مسئله نیازی به مهندسی پیچیده ندارد: تنها کافی است ناخن‌ها را چند دقیقه در آب گرم غوطه‌ور کنید.[1][6]
