راز تیک‌تاک ۳۲٬۷۶۸ هرتزی؛ سازش مهندسی میان شنوایی انسان و عمر باتری

مهندسان برقی که مدارهای مبتنی بر باتری را طراحی می‌کنند، با دستورالعملی تغییرناپذیر روبه‌رو هستند: فرکانس کلیدزنی را به هر بهایی به حداقل برسانید. در هر گیت منطقی دیجیتال، هر تک‌چرخه مقداری میکروسکوپی از توان را می‌بلعد؛ یعنی پردازنده‌ای با سرعت کمتر، بی‌چون‌وچرا عمر باتری را افزایش می‌دهد.[4]

در نقطه مقابل، طراحان آکوستیک و مهندسان محصولات مصرفی پافشاری می‌کنند که هر قطعه مکانیکیِ لرزان باید فراتر از آستانه درک گوش انسان نوسان کند. دستگاهی که پیوسته صدایی نازک و سوت‌مانند در گوش زمزمه می‌کند، فارغ از اینکه چقدر در مصرف برق خست به خرج می‌دهد، شکست خورده‌ای تجاری در بازار خواهد بود.[3]

این دو محدودیت قاطع و ناسازگار دقیقاً در قاب فلزی تقریباً تمامی ساعت‌های مدرن این سیاره به هم تلاقی می‌کنند. گره این بن‌بست مهندسی با اتخاذ فرکانسی کاملاً مشخص باز شد؛ عددی که اگرچه مطلوب هیچ‌یک از دو گروه نیست، اما دقیق‌ترین تعادل میان خواسته‌های هر دو را برقرار می‌کند.[5]

معضل تقسیم باینری

برای درک این سازش، نخست باید دید ساعت کوارتز عملاً چگونه زمان را ثبت می‌کند. این سازوکار به تکه کوچکی از بلور کوارتز متکی است که شبیه یک دیاپازون دوشاخه برش خورده و با اعمال جریان الکتریکی به نوسان درمی‌آید.[1]

بااین‌حال، این بلور در هر ثانیه تنها یک بار نمی‌لرزد؛ بلکه هزاران بار در ثانیه ارتعاش دارد و سیگنالی الکتریکی با فرکانس بالا پدید می‌آورد که میکروچیپ ساعت باید آن را به تیک‌تاک آشنای یک‌ثانیه‌ای عقربه ثانیه‌شمار برگرداند.[2]

این عملیات تبدیل توسط مدار منطقی دیجیتالی به نام «فلیپ‌فلاپ نوع T» انجام می‌گیرد. هر تک‌فلیپ‌فلاپ در حکم شمارنده‌ای با قابلیت تقسیم بر دو کار می‌کند؛ یعنی فرکانس ورودی را می‌گیرد، آن را دقیقاً نصف می‌کند و تحویل مرحله بعد می‌دهد.[4]

توان‌های جادویی عدد دو

از آنجا که فلیپ‌فلاپ‌ها فرکانس را نصف می‌کنند، بهینه‌ترین شیوه برای رسیدن به دقیقاً یک تپش در هر ثانیه این است که کار را با فرکانسی آغاز کنیم که توانی ناب از عدد دو باشد. اگر فرکانس آغازین ۳۲٬۷۶۸ هرتز باشد، دقیقاً ۱۵ فلیپ‌فلاپِ سری‌شده در یک زنجیره، آن را به ۱ هرتز می‌رسانند.[2]

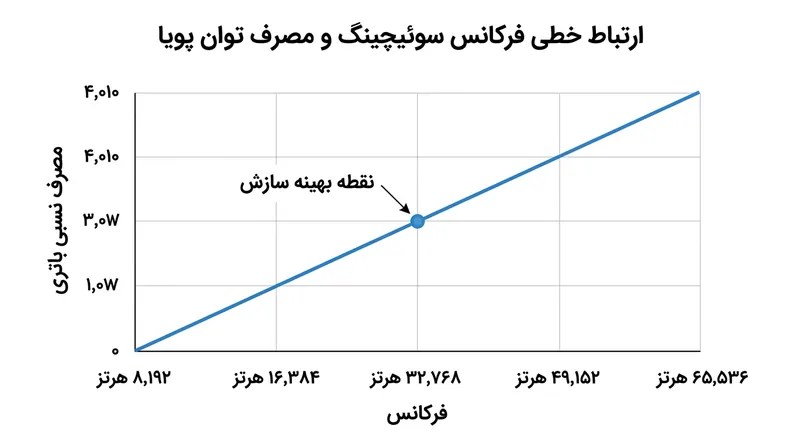

کتاب مرجع «طراحی دیجیتال و معماری رایانه» تصریح می‌کند: «اتلاف توان دینامیکی در مدارهای CMOS رابطه مستقیمی با فرکانس کلیدزنی دارد.» هر باری که یک فلیپ‌فلاپ تغییر وضعیت می‌دهد، خازن داخلی میکروسکوپی آن شارژ و دشارژ می‌شود و ذره‌ای از توان باتری را می‌کاهد.[4]

اگر مهندسان فرکانسی غیرباینری انتخاب می‌کردند، ناگزیر بودند گیت‌های منطقی بیشتری را برای بازنشانی مکرر شمارنده‌ها در فواصل معین به کار گیرند؛ گیت‌های اضافه‌ای که هم سطح سیلیکون ارزشمند را اشغال می‌کرد و هم جریان پارازیتی دائمی می‌کشید که نقض غرضِ طراحی کم‌مصرف بود.[5]

کف آکوستیک

این محاسبات باینری به روشنی ثابت می‌کند چرا فرکانس باید توانی از عدد دو باشد، اما پرده برنمی‌دارد که چرا این صنعت مشخصاً بر توان پانزدهم توافق کرد. پاسخ این پرسش در محدودیت‌های زیستی گوش انسان نهفته است.[3]

به گزارش مؤسسه ملی سلامت ایالات متحده، «گوش انسان به‌طور اسمی قادر به شنیدن اصواتی در دامنه ۲۰ تا ۲۰٬۰۰۰ هرتز است.» فرکانس‌های پایین‌تر از این مرز شنیداری تلقی می‌شوند، درحالی‌که بسامدهای فراتر، فراصوت بوده و انسان مطلقاً صدایی از آن‌ها نمی‌شنود.[3]

اگر ساعت‌سازان توانِ پایین‌تر بعدی، یعنی توان چهاردهم (۱۶٬۳۸۴ هرتز) را برمی‌گزیدند، ارتعاش کریستال دقیقاً روی همین بسامد رخ می‌داد. هرچند این انتخاب مصرف توان دینامیکی را نصف می‌کرد، اما در انتهای طیف شنیداری گوش انسان قرار می‌گرفت.[5]

اثر سوت خاموش

کریستال کوارتزی که با بسامد ۱۶٬۳۸۴ هرتز ارتعاش کند، نقشی شبیه یک بلندگوی میکروسکوپی بازی می‌کند و سوت ممتد و گوش‌خراشی می‌کشد. شاید سالمندان به‌علت افت شنوایی ناشی از کهولت متوجه آن نشوند، اما برای جوانان و حیوانات خانگی غیرقابل‌تحمل خواهد بود.[3]

بنابراین، ۱۶٬۳۸۴ هرتز از دیدگاه آکوستیک برای محصولی تجاری غیرقابل‌قبول است. مهندسان ناچار شدند یک پله از نردبان باینری بالاتر بروند تا با گذر از مرز ۲۰٬۰۰۰ هرتز، وارد قلمرو فراصوت شوند؛ جایی که هرگونه لرزش مکانیکی در سکوت کامل غوطه‌ور می‌شود.[5]

آن پله بعدی، توان پانزدهم یا همان ۳۲٬۷۶۸ هرتز است. در این فرکانس، دیاپازون با سرعتی می‌لرزد که هیچ صدایی از آن به گوش کاربر نرسد و در عین حال چنان کند است که یک باتری نقره‌اکسید ۱٫۵ ولتی استاندارد چندین سال دوام بیاورد.[1]

استانداردی برآمده از تاریخ

این فرکانس نخستین گزینه‌ای نبود که آزموده شد. هنگامی که شرکت سیکو در سال ۱۹۶۹ مدل «استرون» (Astron) را به عنوان نخستین ساعت کوارتز تجاری دنیا عرضه کرد، کریستال داخلی آن با بسامد ۸٬۱۹۲ هرتز، یعنی توان سیزدهم عدد دو، نوسان می‌کرد.[5]

استرون شگفتی خیره‌کننده فناوری بود، ولی فرکانس پایین‌تر آن سبب می‌شد آسیب‌پذیری بالایی در برابر ضربات فیزیکی و نوسانات دما داشته باشد. افزون بر این، مدارهای اولیه برای تقسیم آن فرکانس بسیار حجیم و پرمصرف بودند و عمر باتری را به زحمت به یک سال می‌رساندند.[5]

با پیشرفت صنعت نیمه‌رسانا در دهه ۱۹۷۰، امکان حکاکی ۱۵ فلیپ‌فلاپ میکروسکوپی بر روی یک مدار مجتمع واحد فراهم شد. بدین ترتیب تولیدکنندگان توانستند بدون به فنا دادن طول عمر باتری، فرکانس را به ۳۲٬۷۶۸ هرتز برسانند.[2]

دیاپازون‌های مدرن

امروزه کریستال ۳۲٫۷۶۸ کیلوهرتز پرتیراژترین قطعه زمان‌سنجی تولیدشده در سراسر کره خاکی است. این قطعه نه‌تنها در ساعت‌های مچی، بلکه در گوشی‌های هوشمند، رایانه‌ها و لوازم خانگی به منزله نبض سراسری ساعت‌های زمان‌واقعی (RTC) به کار می‌رود.[1]

شرکت اس‌تی‌میکروالکترونیکس، از غول‌های نیمه‌رسانا، در راهنمای طراحی نوسان‌ساز خود متذکر می‌شود که این کریستال‌ها به صورت خاص با هندسه دیاپازونی برش داده می‌شوند؛ ساختاری که بهترین تعادل میان ابعاد فیزیکی و پایداری فرکانس در دماهای مختلف را به ارمغان می‌آورد.[1]

ابعاد فیزیکی کوارتز به‌لحاظ ریاضی با بسامد هدف گره خورده است. بلوری که برای تشدید در فرکانس ۳۲٬۷۶۸ هرتز ساخته می‌شود، به اندازه کافی جمع‌وجور است تا در قاب ساعت جای گیرد، حال آنکه کریستال‌های کم‌فرکانس‌تر به شاخک‌های بلندتری نیاز داشتند.[5]

مرزهای بیشینه

شاید بپرسید چرا مهندسان فرکانس را فراتر نمی‌برند؛ مثلاً تا ۶۵٬۵۳۶ هرتز یا بیشتر، تا دقت زمان‌سنجی دوچندان شود؟ سد راه باز هم همان جبرِ حاکم بر مصرف توان دینامیکی است.[4]

دو برابر کردن فرکانس تا ۶۵٬۵۳۶ هرتز، مستلزم اضافه کردن شانزدهمین فلیپ‌فلاپ و دو برابر شدن فعالیت کلیدزنی در نخستین مرحله مدار است. نتیجه روشن است: عمر باتری نصف می‌شود و کاربر باید هر چند ماه یک‌بار در پی تعویض باتری باشد.[5]

البته موتورهای کوارتز بسیار دقیقی هم هستند که با فرکانس‌های بالاتری همچون ۲۶۲٬۱۴۴ هرتز کار می‌کنند، اما به باتری‌های ویژه و پرظرفیت وابسته‌اند و فقط در کاربردهای تخصصی که دقت افراطی بر طول عمر باتری ارجحیت دارد، توجیه پیدا می‌کنند.[2]

سازش بی‌نقص

استاندارد ۳۲٬۷۶۸ هرتز نماد یک توافق جمعی بی‌نظیر در تاریخ الکترونیک مصرفی است؛ رقمی که نه با دستور نهادهای نظارتی دیکته شده و نه با انحصار شرکت‌ها، بلکه حاصل تبعیت محض از قوانین تغییرناپذیر فیزیک و زیست‌شناسی است.[5]

این عدد دقیقاً در مرز میان چیزی نشسته که گوش انسان قادر به شنیدنش نیست و توانی که یک باتری کوچک تاب تأمینش را دارد. اندکی کمتر، صدای سوت ساعت بلند می‌شود؛ اندکی بیشتر، باتری از پا درمی‌آید.[5]

مهندسان توانستند با زنجیره‌ای مرکب از دقیقاً ۱۵ فلیپ‌فلاپ دودویی، شکاف میان ارتعاش پرسرعت فراصوت و گذر آهسته و یکنواخت زمان انسانی را پر کنند؛ مصالحه‌ای بی‌صدا و نامرئی که میلیاردها بار در روز تیک‌تاک می‌کند.[5]
