مرز پنهان جریان سیال؛ چگونه افت سرعت ورودی لایه‌بندی حرارتی مخازن را قفل میکند؟
وقتی سرعت آب ورودی به مخازن ذخیره از آستانهای بحرانی پایین‌تر می‌آید، نیروی شناوری بر انرژی جنبشی جت ورودی غلبه میکند. با افزایش عدد ریچاردسون به بالای ۰٫۲۵، ناپایداریهای کلوین-هلمهولتز سرکوب شده و لایههای حرارتی درون مخزن کاملاً تثبیت میشوند.
به قلم هستی غفاری
این خبر را به اشتراک بگذارید
به‌طور خلاصه
- عدد ریچاردسون از طریق تقابل نیروی پایدارکننده شناوری با انرژی جنبشی جت ورودی، سرنوشت اختلاط مخزن را تعیین میکند.
- با کاهش سرعت ورودی ثانویه، عدد ریچاردسون به بالای ۰٫۲۵ اوج می‌گیرد و امواج کلوین-هلمهولتز لازم برای لایه‌زدایی را سرکوب میکند.
- در شرایطی که مهندسان انرژی به اعداد بالای ریچاردسون برای حفظ آب سرد متکی هستند، مدیران آب شهری باید این سد را فعالانه بشکنند تا از رشد باکتری‌ها جلوگیری شود.
برای مدیران تصفیه و شبکه توزیع آب شهری، لایه‌بندی دمایی درون مخزن چیزی جز یک خطر زیستی آماده انفجار نیست؛ در حالی که برای مهندسان انرژی، همین پدیده نماد غایی بازدهی ترمودینامیکی به شمار می‌رود. تمام این مناقشه فنی بر سر اینکه مخزن باید کاملاً مخلوط شود یا دست‌نخورده باقی بماند، در نهایت به یک مرز فیزیکی واحد گره می‌خورد: لایه ترموکلاین (جهش حرارتی).[1]
این مرز نامرئی، آب گرم و سبک بالایی را از آب سرد و چگال کف مخزن جدا میکند. وقتی این دو گروه از متخصصان درباره نحوه مدیریت مخازن بحث می‌کنند، دعوای واقعی‌شان بر سر این است که آیا جت ورودی ثانویه انرژی جنبشی کافی برای درهم شکستن این سد حرارتی را دارد یا خیر.[4]
پاسخ به این مسئله تابع سلیقه نیست، بلکه برآمده از قوانین انعطاف‌ناپذیر دینامیک سیالات است که توسط «عدد ریچاردسون» دیکته میشود؛ نسبت بی‌بعدی که نیروی پایدارکننده شناوری را در برابر نیروی برهمزننده و آشفته‌ساز برش سرعتی قرار می‌دهد.[2]
پژوهشگران آزمایشگاه ملی اوک ریج در بررسی سال ۲۰۲۱ خود پیرامون مدل‌های همرفت یادآور شدند: «عملکرد حرارتی مخزن آب سرد نه‌تنها به حجم ذخیره آن، بلکه به توانایی آن در حفظ لایه‌بندی حرارتی وابسته است.»[2]
در نقطه مقابل، شرکت PAX Water Technologies هشدار می‌دهد که در مخازن آب شرب شهری، لایه بالایی راکد و گرم «موجب از بین رفتن سریع کلر باقی‌مانده و شتاب گرفتن تشکیل لایههای زیستی (بیوفیلم) و رشد باکتری‌ها میشود.» واقعیت این است که فیزیک حاکم بر هر دو پدیده کاملاً یکسان است.[4]
چه هدف حفظ آب سرد برای تهویه یک محوطه دانشگاهی باشد و چه تضمین سلامت آب شرب یک شهر، بهره‌بردار چاره‌ای جز دستکاری سرعت سیال برای ماندن در زیر حد بحرانی ریچاردسون یا فراتر رفتن از آن ندارد.[1]
فیزیک حد ریچاردسون
برای فهم چرایی مقاومت ناگهانی یک مخزن در برابر اختلاط، باید مستقیماً سراغ روابط ریاضی عدد ریچاردسون رفت. این فرمول، نیروی شناوری گرانشی آب را بر مربع گرادیان سرعت سیال تقسیم میکند.

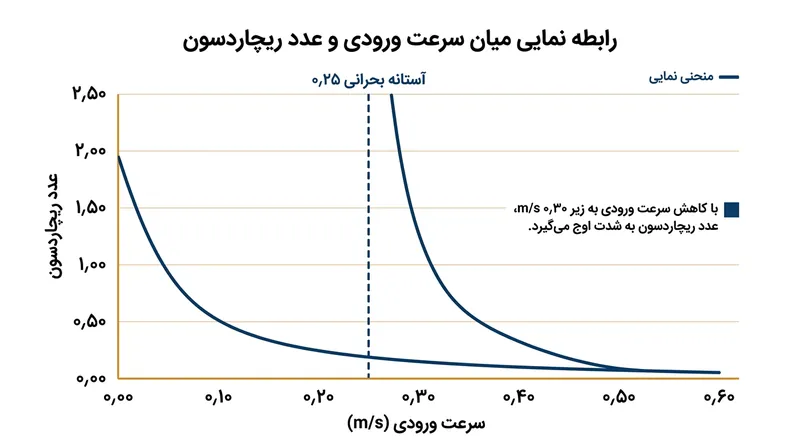

از آنجا که سرعت در مخرج این کسر به توان دو می‌رسد، حتی افتی ناچیز در سرعت ورود آب به مخزن، جهشی چشمگیر در عدد ریچاردسون ایجاد میکند؛ رابطه‌ای غیرخطی که درست همان دامی است که بسیاری از اپراتورهای شبکه در آن گرفتار میشوند.[1]
متخصصان دینامیک سیالات از دیرباز اثبات کرده‌اند که ثبت عدد ریچاردسون کمتر از ۰٫۲۵، شرط لازم برای غلبه برش سرعتی بر پدیده لایه‌بندی است. تنها در زیر این آستانه است که انرژی جنبشی جت ورودی می‌تواند ترموکلاین را متلاشی کند.
به محض عبور عدد ریچاردسون به زیر ۰٫۲۵، پدیدهای موسوم به «ناپایداری کلوین-هلمهولتز» رخ می‌دهد؛ امواجی در امتداد مرز آب سرد و گرم شکل می‌گیرند، مانند امواج خروشان دریا روی خود می‌شکنند و لایه‌ها را با خشونتی مهارناپذیر در هم می‌آمیزند.[3]
محققان در مقاله‌ای که سال ۲۰۲۴ در انتشارات کوپرنیکوس منتشر شد، تأیید کردند: «ناپایداری کلوین-هلمهولتز با اعمال جریان برشی دارای لایه‌بندی دمایی و تحریک‌شده با نویز سفید ایجاد شد.» این پژوهش نشان داد که عدد ریچاردسون پایین، وقوع ناپایداری برشی را تضمین میکند.
همین امواج شکننده، موتور محرک اختلاط و لایه‌زدایی مخزن هستند. آنها آب سرد را به بالا کشیده و آب گرم را به زیر می‌رانند و با ایجاد زنجیره‌ای از تلاطم، حجم آب درون مخزن را در زمانی کوتاه همگن می‌سازند.[3]
هنگامی که جت ورودی بازمی‌ماند

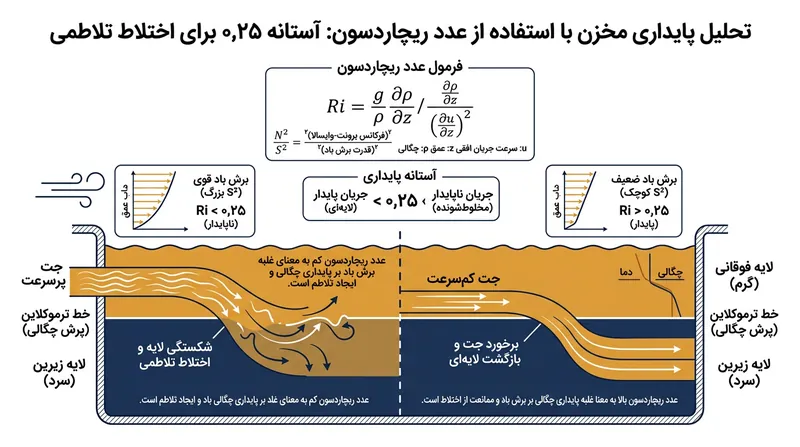

شکست مکانیکی اختلاط دقیقاً در لحظه‌ای رقم می‌خورد که افت سرعت ورودی ثانویه، عدد ریچاردسون را به بالای مرز ۰٫۲۵ پرتاب میکند. در همین نقطه عطف ریاضی، رفتار فیزیکی کل مخزن معکوس میشود.[1]
کاهش سرعت ورودی از ۰٫۳۰ متر بر ثانیه به ۰٫۱۵ متر بر ثانیه، قدرت اختلاط را صرفاً نصف نمی‌کند، بلکه عدد ریچاردسون را چهار برابر افزایش می‌دهد؛ تاوانی تصاعدی که در یک چشم‌به‌هم‌زدن، انرژی لازم برای شکل‌گیری امواج کلوین-هلمهولتز را می‌بلعد.[5]
بدون حضور این امواج شکننده، جت ورودی صرفاً در امتداد ترموکلاین سر می‌خورد و راهی به درون آن نمی‌یابد. در این حالت، شناوری لایه گرم بالایی همانند سقفی بتنی عمل کرده و آب سرد ورودی را پس می‌زند.[2]
مطالعه‌ای تجربی در سال ۲۰۲۴ که در ژورنال MDPI منتشر شد، ساختارهای ورودی زانویی را بررسی کرد و نشان داد در سرعت‌های پایین‌تر، بازده خروجی آب گرم در سطح بالای ۸۴٫۹۰ درصد به صورت لایه‌بندی‌شده باقی می‌ماند، چرا که جت فاقد نیروی برشی لازم برای برهم زدن لایه‌ها بود.[5]
در یک مخزن عظیم ذخیره آب سرد به حجم تقریبی ۱۱ میلیون لیتر (سه میلیون گالن)، اختلاف دما ممکن است تنها ۱۱ درجه سانتی‌گراد باشد (مثلاً ۴ درجه در کف و ۱۵ درجه در سطح). با این حال، همین تفاوت اندک چگالی کافی است تا مسیر حجم عظیمی از آب ورودی را مسدود کند.[1]
در سامانه‌های ذخیره‌سازی انرژی حرارتی، این افت سرعت به شکلی عمدی و مهندسی‌شده اعمال میشود تا ذخیره آب سرد حفظ گردد. مهندسان با عریض‌تر کردن دیفیوزرهای ورودی، سرعت آب را می‌کاهند تا عدد ریچاردسون با اطمینان بالاتر از آستانه اختلاط باقی بماند.[2]
تاوان زیستی لایه‌بندی دمایی
اگرچه اعداد بالای ریچاردسون برای سامانه‌های ذخیره حرارتی یک پیروزی بزرگ فنی است، اما برای مخازن آب شرب فاجعه‌ای تمام‌عیار به بار می‌آورد. وقتی مخزن آب شهری در وضعیتی لایه‌بندی‌شده قفل میشود، لایه بالایی به محیطی راکد برای رشد انواع آلودگی بدل می‌گردد.[4]
در طول تابستان، تابش خورشید سقف فلزی مخازن را گرم کرده و لایه‌ای سبک و گرم ایجاد میکند که دمای آن می‌تواند تا ۱۰ درجه سانتی‌گراد گرم‌تر از آب تازه‌ای باشد که از کف وارد مخزن میشود.[4]
از آنجا که چرخه‌های آب‌گیری روزانه سرعت کافی برای رساندن عدد ریچاردسون به زیر ۰٫۲۵ را ندارند، آب تازه صرفاً زیر این لایه گرم می‌لغزد. لایه سطحی مانند یک پیستون تنها بالا و پایین می‌رود و هرگز تعویض یا تازه نمی‌شود.[4]
درون این لایه حبس‌شده، دمای بالا روند زوال کلر و سایر گندزداها را تسریع میکند. با از میان رفتن لایه محافظ شیمیایی، باکتری‌ها و جلبک‌ها تکثیر شده و فرآورده‌های جانبی خطرناک ناشی از گندزدایی به سرعت پدیدار میشوند.[4]

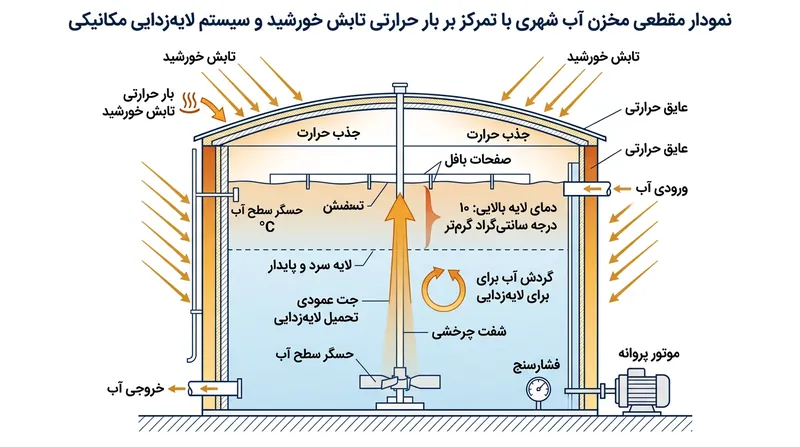

شهرداری‌ها برای مقابله با این بحران ناچارند به سراغ سامانه‌های مکانیکی فعال اختلاط بروند. پروانه‌ای با توان یک‌سوم اسب بخار می‌تواند جتی عمودی با شدتی پرتاب کند که عدد ریچاردسون را به‌صورت مصنوعی پایین کشیده و مخزن را وادار به گردش کامل کند.[4]
شبیه‌سازی‌های دینامیک سیالات محاسباتی و داده‌های حسگرهای دما نشان می‌دهند که با اعمال تنش برشی کافی از سوی میکسرهای مکانیکی و شکستن مرز بحرانی، اختلاط کامل تنها در عرض چند ساعت محقق میشود.[4]
طراحی در مرز تمایز
چالش اصلی مهندسی در این حقیقت نهفته است که یک مخزن واحد نمی‌تواند هم‌زمان در خدمت دو هدف متضاد باشد. سیستمی که برای اختلاط طراحی شده باید سرعت‌های ورودی بالا را حفظ کند، در حالی که سامانه ذخیره انرژی حرارتی باید این سرعت را با سخت‌گیری سرکوب نماید.[1]
سامانه‌های نوین ذخیره انرژی حرارتی بر دیفیوزرهای بزرگ، گاهی با شکاف‌هایی به عرض ۵ سانتی‌متر (دو اینچ)، تکیه می‌کنند تا آب ورودی را در سطحی وسیع پخش کنند. این هندسه سرعت را به کسری از متر بر ثانیه کاهش داده و حفظ عدد بالای ریچاردسون را تضمین میکند.[2]
پژوهشگران اوک ریج در ارزیابی نهایی خود تأکید کردند: «تنوع تجهیزات ورودی و دامنه گسترده دبی جریان در مخازن لایه‌بندی‌شده حرارتی، ایجاب میکند که عدد رینولدز در ترکیب با عدد همرفت مورد تحلیل قرار گیرد.» نکته‌ای که پیچیدگی پیش‌بینی این رفتارها را به رخ می‌کشد.[2]
چنانچه اپراتوری بکوشد از یک مخزن ذخیره حرارتی به عنوان مخزن بافر مخلوط استفاده کند، یا برعکس، قوانین دینامیک سیالات در هر مرحله با او مقابله خواهند کرد. ترموکلاین یک شیب ملایم نیست، بلکه دیواری مستحکم از معادلات ریاضی است که گرانش آن را برپا نگه می‌دارد.[1]
واحدهای صنعتی هنگام بهسازی مخازن قدیمی این درس را معمولاً با هزینه‌ای سنگین می‌آموزند. صرف پمپاژ سریع‌تر آب، اختلاط را تضمین نمی‌کند؛ به‌ویژه اگر هندسه دیفیوزر مانع از رسیدن جت ورودی به سرعت برشی بحرانی شود.[1]
واحدهای صنعتی هنگام بهسازی مخازن قدیمی این درس را معمولاً با هزینه‌ای سنگین می‌آموزند.
در فرجام کار، نبرد بر سر لایه‌زدایی مخازن درست در دهانه نازل ورودی تعیین تکلیف میشود. مهندسان با مهار سرعت، سرنوشت عدد ریچاردسون را رقم می‌زنند و مشخص می‌کنند که آیا آب در تلاطمی شدید به هم خواهد آمیخت یا در آرامشی ساکن لایه‌بندی خواهد شد.[1]
اصطلاحات کلیدی
- ترموکلاین (جهش حرارتی)
- لایه مرزی مشخص در حجم سیال که آب‌هایی با دماها و چگالی‌های متفاوت را از یکدیگر تفکیک میکند.
- عدد ریچاردسون
- نسبتی ریاضی برای پیش‌بینی اینکه آیا یک سیال لایه‌بندی‌شده پایدار می‌ماند یا در اثر نیروهای برشی مخلوط میشود.
- ناپایداری کلوین-هلمهولتز
- پدیدهای در مکانیک سیالات که طی آن اختلاف سرعت در دو سوی یک مرز مشترک، امواج شکننده و اختلاط متلاطم ایجاد میکند.
- لایه‌زدایی
- فرایند مخلوط کردن یک سیال لایه‌بندی‌شده به منظور یکنواخت‌سازی دما در کل حجم مخزن.
- برش سرعتی
- اختلاف سرعت میان دو لایه مجاور از سیال که اصطکاک لازم برای پیشبرد اختلاط را تولید میکند.
پرسش‌های متداول
عدد ریچاردسون چیست؟
نسبتی بیبعد در مکانیک سیالات است که نیروی پایدارکننده شناوری را با نیروی برهمزننده برش سرعتی مقایسه میکند.
چرا مقدار ۰٫۲۵ آستانهای بحرانی محسوب میشود؟
در مقادیر کمتر از ۰٫۲۵، برش سرعتی آنقدر قدرتمند است که ناپایداریهای کلوین-هلمهولتز را فعال میکند؛ پدیدهای که با امواج شکننده لایههای سیال را به شکل فیزیکی مخلوط میسازد.
مهندسان چگونه مانع از اختلاط آب درون مخزن میشوند؟
آنها از دیفیوزرهای عریض ورودی برای کاهش سرعت آب ورودی بهره میبرند. با افت سرعت، عدد ریچاردسون به صورت مصنوعی بالا رفته و لایههای حرارتی تثبیت میشوند.
چرا لایه‌بندی برای سلامت آب شرب خطرناک است؟
لایه راکد و گرم بالایی در مخازن شهری موجب زوال شتابان کلر میشود و بستری مساعد برای رشد سریع باکتری‌ها و جلبک‌ها پدید می‌آورد.
بررسی عمیق دیدگاه‌ها
مهندسان ذخیره‌سازی حرارتی
پایداری لایه‌بندی را برای به حداکثر رساندن بازدهی ترمودینامیکی ذخیره آب سرد یا گرم حیاتی می‌دانند.
برای طراحان شبکه‌های سرمایش منطقه‌ای یا نیروگاه‌های خورشیدی حرارتی، وقوع اختلاط یک شکست تمام‌عیار است. هر لیتر آب سردی که با آب برگشتی گرم مخلوط شود، نشان‌دهنده اتلاف پتانسیل ترمودینامیکی است. آنها دیفیوزرهایی غول‌پیکر با شکاف‌های عریض طراحی می‌کنند تا سرعت آب ورودی را به طور کامل خنثی سازند. این مهندسان با بالا بردن تعمدی عدد ریچاردسون تا بیشترین حد ممکن، اطمینان می‌یابند که ترموکلاین دیواری نفوذناپذیر باقی می‌ماند و مخزن می‌تواند انرژی را برای روزها بدون افت ذخیره کند.
مدیران کیفیت آب
لایه‌بندی را تهدیدی بیولوژیکی تلقی می‌کنند که برای مهار آن نیازمند اختلاط مکانیکی فعال هستند.
در شبکه آب شرب شهری، لایه جهش حرارتی به چشم تهدیدی برای بهداشت عمومی دیده میشود. هنگامی که تابش آفتاب سقف مخازن فلزی را داغ میکند، لایه سبک بالایی آب را برای هفته‌ها به دام می‌اندازد. از آنجا که چرخه‌های روزانه آب‌گیری فاقد شتاب کافی برای رساندن عدد ریچاردسون به زیر ۰٫۲۵ هستند، این لایه فوقانی هرگز با آب تازه کلردار تعویض نمی‌شود. مدیران برای مهار رشد بیوفیلم‌ها و ترکیبات جانبی خطرناک، ناچار به نصب پروانه‌های مکانیکی میشوند تا تنش برشی لازم برای لایه‌زدایی را به صورت تحمیلی بسازند.
متخصصان دینامیک سیالات
بر قوانین پایه‌ای ناپایداریهای برشی و اعداد بیبعد همرفت تمرکز دارند.
از منظر فیزیکدانان، مخزن ذخیره صرفاً محیطی محصور برای رصد ناپایداریهای کلوین-هلمهولتز است. آنها بر ظرافت ریاضی مرز ۰٫۲۵ ریچاردسون تمرکز می‌کنند و یادآور میشوند که معادلات در هر مقیاسی پایدارند، چه آب درون یک مخزن فولادی باشد، چه نمک در اعماق اقیانوس یا جریان‌های هوا در جو. پژوهش‌های آنها نشان می‌دهد چون سرعت در مخرج کسر به توان دو می‌رسد، گذار از حالت تلاطم و اختلاط به یک حالت لایه‌بندی‌شده و قفل‌شده، رفتاری کاملاً غیرخطی و به‌شدت حساس به کوچک‌ترین نوسانات دبی جریان دارد.
- مهندسان ذخیره‌سازی حرارتی
- پایداری لایه‌بندی را برای به حداکثر رساندن بازدهی ترمودینامیکی ذخیره آب سرد یا گرم حیاتی می‌دانند.
- مدیران کیفیت آب
- لایه‌بندی را تهدیدی بیولوژیکی تلقی می‌کنند که برای مهار آن نیازمند اختلاط مکانیکی فعال هستند.
- متخصصان دینامیک سیالات
- بر قوانین پایه‌ای ناپایداریهای برشی و اعداد بیبعد همرفت تمرکز دارند.
دیدگاه‌هایی که این گزارش پوشش نداده
- مدیران تأسیسات صنعتی که در حال بهسازی مخازن قدیمی هستند
منابع
پوشش منابع
5 منبع
3 دیدگاه شناسایی‌شده
- [1]تیم سردبیری کوهستانمتخصصان دینامیک سیالات
تحلیل تیم سردبیری کوهستان
مطالعه در تیم سردبیری کوهستان → - [2]Oak Ridge National Laboratoryمهندسان ذخیره‌سازی حرارتی
Nondimensional convection numbers modeling thermally stratified storage tanks: Richardson's number and hot-water tanks
مطالعه در Oak Ridge National Laboratory → - [3]American Meteorological Societyمتخصصان دینامیک سیالات
The Mixing of Mass and Momentum Induced by Kelvin–Helmholtz Billows
مطالعه در American Meteorological Society → - [4]PAX Water Technologiesمدیران کیفیت آب
Taking Aim at Thermal Stratification in Water Tanks
مطالعه در PAX Water Technologies → - [5]MDPIمهندسان ذخیره‌سازی حرارتی
Experimental and Numerical Study on the Thermal Stratification of an Elbow-Type Thermal Storage Tank
مطالعه در MDPI →
