قانون توان دوم در جریان‌های گردابی: چرا ترانسفورماتورها ناچار به استفاده از ورقه‌های نازک‌اند؟

یک سیم مسی یکپارچه برق را با کارایی بالا از نقطه‌ای به نقطه دیگر هدایت می‌کند، زیرا ولتاژ همواره الکترون‌ها را در یک راستا به پیش می‌راند. اما کافی است یک بلوک صلب آهنی را درون میدانی مغناطیسی و متناوب بگذارید تا قوانین حاکم بر صحنه یکسره دگرگون شوند. بلوک دیگر مسیری هدایت‌گر نیست؛ اتصالی کوتاهی مرگبار و مخرب است.

تناقض بنیادین ترانسفورماتورهای جریان متناوب دقیقاً در همین نقطه نهفته است. این تجهیزات ناگزیر به استفاده از هسته‌های آهنی‌اند تا شار مغناطیسی میان سیم‌پیچ‌های اولیه و ثانویه جاری شود؛ چرا که آهن خاصیت مغناطیسی را هزاران برابر بهتر از هوا عبور می‌دهد. با این حال، آهن در عین حال یک رسانای الکتریکی پرقدرت است.

هنگامی که میدان مغناطیسی متناوب مدام در عمق هسته رفت‌وآمد می‌کند، درست همان‌گونه که در سیم‌پیچ‌های مسی القا پدید می‌آورد، در درون پیکره آهن نیز ولتاژ می‌سازد. از آنجا که این بلوک یکپارچه مسیری بسته و رسانا فراهم کرده، ولتاژ حاصل جریان‌های چرخشی عظیمی برپا می‌کند.[3]

مهندسان این حلقه‌های خروشان را «جریان‌های گردابی» یا فوکو می‌نامند؛ پدیده‌ای یکسره انگلی که کمترین سهمی در خروجی ترانسفورماتور ندارد و صرفاً انرژی الکتریکی را از مسیر مقاومت ذاتی آهن به حرارت تلف‌شده بدل می‌سازد.[3]

اگر اپراتورهای شبکه تلاش می‌کردند ترانسفورماتور یک پست برق را با هسته یکپارچه فولادی به کار اندازند، جریان‌های گردابی گرمایی فاجعه‌بار پدید می‌آوردند؛ هسته چنان سرخ می‌شد که سیم‌پیچ‌های مسی ذوب می‌شدند و کل تجهیز ظرف چند دقیقه از هم می‌پاشید.

ریاضیات قانون توان دوم

ابعاد هولناک این حرارت‌زایی بیش از هر چیز به هندسه فیزیکی هسته و ریاضیات بی‌رحم توان الکتریکی برمی‌گردد. بر مبنای قانون القای فارادی، ولتاژ القایی در یک حلقه بسته نسبت مستقیمی با سطح مقطع محصور در آن حلقه دارد.

در یک بلوک صلب فولادی، مساحت سطح مقطع در دسترس بسیار وسیع است و ولتاژی متناسب با آن بالا القا می‌شود. از طرفی مقاومت الکتریکی چنین بلوکی بی‌اندازه ناچیز است، زیرا با افزایش سطح مقطع هادی، مقاومت افت می‌کند.

تلفات توان برابر با توان دوم ولتاژ تقسیم بر مقاومت است. از آنجا که ولتاژ القایی با ضخامت هسته نسبت مستقیم دارد و این ولتاژ در معادله محاسبه توان به توان دو می‌رسد، نرخ حرارت تولیدی با توان دوم ضخامت ماده تغییر می‌کند.

در تحلیلی فنی از نشریه All About Circuits آمده است: «تلفات جریان گردابی با مجذور ضخامت ورقه نسبت مستقیم دارد. برای به حداقل رساندن تلفات هسته، ورقه‌ها باید در نازک‌ترین ابعاد ممکن ساخته شوند.»

این پیوند درجه‌دو بدان معناست که اگر ضخامت هسته دو برابر شود، اتلاف حرارتی صرفاً دوبرابر نخواهد شد، بلکه چهار برابر اوج می‌گیرد. در سوی مقابل، قطعه‌قطعه کردن فلز به ورقه‌های نازک‌تر تلفات انگلی توان را به شکلی نمایی فرو می‌نشاند.

راهکار ورقه کردن هسته

راهکار مهار این فروپاشی حرارتی نخستین بار در سال ۱۸۸۶ میلادی از سوی ویلیام استنلی ارائه شد؛ مردی که اولین ترانسفورماتور تجاری کارآمد را برای جرج وستینگهاوس ساخت. استنلی دریافت که هسته مغناطیسی الزاماً نباید یک قطعه ریخته‌گری صلب و پیوسته باشد.[1][4]

استنلی به جای استفاده از بلوک یکپارچه، ترانسفورماتور خود را با دسته‌ای از صفحات نازک آهنی به‌شکل حرف E ساخت. او با ورقه‌ورقه کردن هسته در امتداد موازی با خطوط میدان مغناطیسی، گذرگاه شار مغناطیسی را باز نگه داشت، اما سدی محکم در برابر چرخش جریان‌های الکتریکی کشید.[1][4]

نکته حیاتی اینجاست که هر ورقه یا لایه باید از نظر الکتریکی کاملاً نسبت به همسایگان خود عایق شود. اگر صفحات فلزی با یکدیگر تماس مستقیم پیدا کنند، جریان‌های گردابی شکاف‌ها را پشت سر می‌گذارند و مجموعه باز هم مانند یک بلوک صلب رفتار خواهد کرد و همان گرمای ویرانگر را می‌سازد.[3]

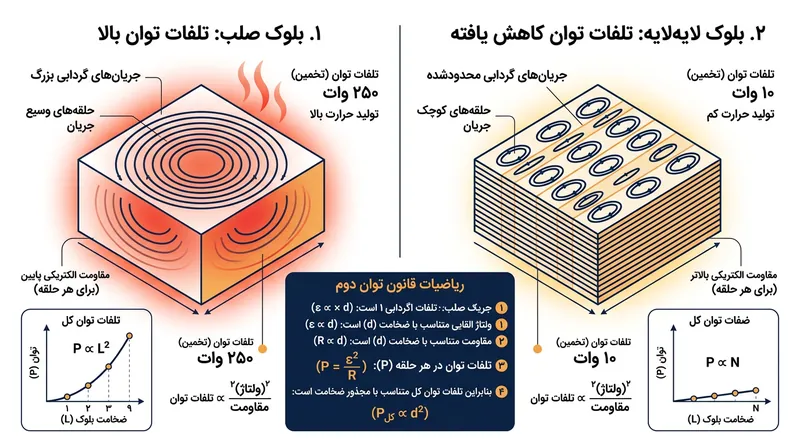

سازندگان امروزی سطوح هر ورقه فولادی را با لایه‌ای میکروسکوپی از وارنیش معدنی یا سیلیکات شیشه‌ای می‌پوشانند. این لایه عایق، جریان‌های القایی گردابی را ناگزیر می‌کند که صرفاً در محدوده تنگ یک لایه با ضخامت زیر یک میلی‌متر گردش کنند و مساحت حلقه به شدت کاهش یابد.[3]

دستاورد ریاضی این تدبیر خیره‌کننده است. اگر یک هسته صلب ۵۴ میلی‌متری را با دسته‌ای از ۲۰۰ ورقه عایق‌دار با ضخامت ۰.۲۷ میلی‌متر جایگزین کنید، ولتاژ درون هر لایه به اندازه یک‌دویستم فرو می‌کشد. با توجه به تناسب مجذوری تلفات با ضخامت، گرمای ناشی از جریان‌های گردابی تا ۴۰ هزار برابر افت می‌کند.[2]

فولاد الکتریکی با ساختار دانه‌بندی‌شده

امروزه کل شبکه برق جهانی تقریباً به‌طور انحصاری به ماده‌ای تخصصی به نام فولاد الکتریکی دانه‌بندی‌شده وابسته است. متالورژها با نورد دقیق و عملیات حرارتی، دانه‌های بلوری این فولاد را در یک راستای مشخص هم‌راستا می‌کنند تا نفوذپذیری مغناطیسی آن به اوج برسد.

اگرچه جهت‌گیری دانه‌ها انرژی مورد نیاز برای چرخش متناوب میدان مغناطیسی را به حداقل می‌رساند، ضخامت فیزیکی همین ورقه‌ها همچنان یگانه خط دفاعی در برابر جریان‌های گردابی است. ترانسفورماتورهای استاندارد شبکه معمولاً از ورقه‌هایی با ضخامت میان ۰.۲۳ تا ۰.۳۰ میلی‌متر سود می‌برند.

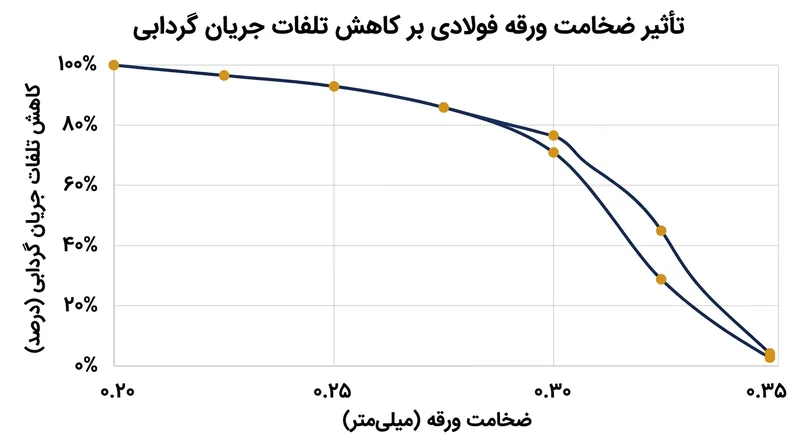

در یک بازبینی فنی از Industrial Monitor Direct تاکید شده است: «کاهش ضخامت از ۰.۳۵ میلی‌متر به ۰.۲۳ میلی‌متر، تلفات جریان‌های گردابی را حدود ۵۷ درصد پایین می‌آورد.» همین افت چشمگیر مشخص می‌کند که چرا طرح‌های با راندمان بالا تا سرحد ممکن به سوی نازک‌تر کردن ورقه‌ها پیش می‌روند.

اما مهندسان نمی‌توانند ضخامت فولاد را تا بی‌نهایت کم کنند. با نزدیک شدن ضخامت به مرز ۰.۲۰ میلی‌متر، ورقه‌ها بسیار شکننده می‌شوند، نورد آن‌ها هزینه‌بر خواهد بود و چینش دسته‌ها بدون تاب برداشتن دشوار می‌شود. از آن مهم‌تر، پوشش عایق‌بندی سهم بزرگ‌تری از کل حجم مفید هسته را می‌بلعد.

این نسبت با عنوان «ضریب انباشتگی» شناخته می‌شود. اگر عایق ۵ درصد فضا را اشغال کند، هسته تنها ۹۵ درصد فولاد خواهد بود که توان حمل میدان مغناطیسی را تضعیف می‌کند. سازندگان مدام باید میان مزایای معادله توان دوم و محدودیت‌های فیزیکی ناشی از ضریب انباشتگی توازن برقرار سازند.

بهای افزودن سیلیسیم به آلیاژ

فراتر از ضخامت لایه‌ها، متالورژها از دیواری دفاعی دیگری نیز برای مهار جریان‌های گردابی بهره می‌برند: دستکاری در ترکیب شیمیایی خود فولاد. آن‌ها با افزودن حدود ۳ درصد سیلیسیم به ترکیب آلیاژی، ویژگی‌های بنیادین الکتریکی ماده را دگرگون می‌کنند.

بر اساس راهنمای فنی شرکت Moopec: «فولاد سیلیسیم‌دار دانه‌بندی‌شده نوعی فولاد الکتریکی حاوی تقریباً ۳ درصد سیلیسیم است که عملکرد مغناطیسی را بهبود بخشیده و اتلاف الکتریکی را می‌کاهد.» سیلیسیم به‌مثابه ناخالصی کنترل‌شده‌ای عمل می‌کند که حرکت آزادانه الکترون‌ها را مختل می‌سازد.

این اختلال مقاومت ویژه توده فلز را به‌طور چشمگیری بالا می‌برد. از آنجا که توان اتلافی در جریان‌های گردابی نسبت معکوس با مقاومت ویژه ماده دارد، حضور سیلیسیم سدی جدی در برابر حجم جریانی برپا می‌کند که ولتاژ القایی درصدد عبور دادن آن از لایه‌هاست.

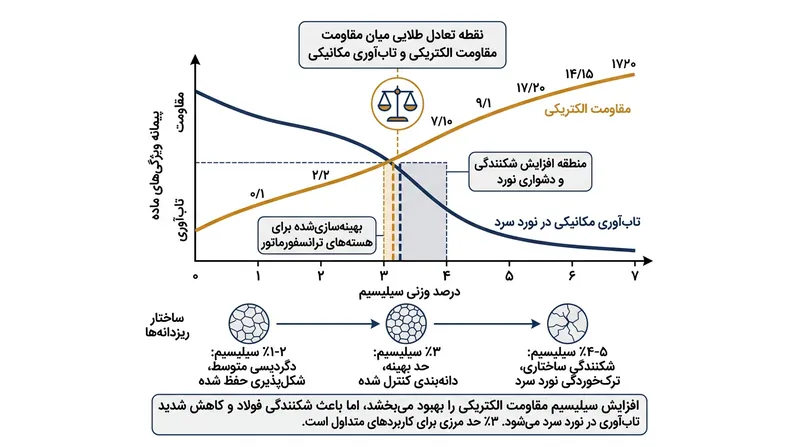

با این حال، آلیاژسازی با سیلیسیم نیز تاوان مکانیکی سنگینی دارد. افزایش نسبت سیلیسیم به فراتر از ۳.۵ درصد، فولاد را فوق‌العاده ترد و شکننده می‌سازد، تا حدی که زیر فشارهای سنگین نورد سرد برای رسیدن به ضخامت هدف ۰.۲۳ میلی‌متر ترک برمی‌دارد و خرد می‌شود.

در نتیجه، طراحی ترانسفورماتور در پنجره بهینه‌سازی باریکی گرفتار است. مهندسان باید بیشترین مقاومت الکتریکی ممکن را از آلیاژ سیلیسیم استخراج کنند بدون آنکه خاصیت نوردپذیری فولاد برای تبدیل شدن به لایه‌های میکروسکوپی مخدوش شود.

مرزهای نهایی فرکانس بالا

معادله توان دوم متغیر تنبیه‌کننده دیگری نیز در دل خود دارد: بسامد. فرمول کلاسیک اتلاف جریان‌های گردابی مقرر می‌دارد که گرمای تلف‌شده نه تنها با توان دوم ضخامت، بلکه با توان دوم فرکانس جریان متناوب نیز تصاعدی می‌شود.

در فرکانس‌های ۵۰ یا ۶۰ هرتزی شبکه سراسری برق، ورقه‌های فولادی ۰.۲۳ میلی‌متری جریان‌های گردابی را کاملاً مهار می‌کنند. اما ادوات الکترونیکی نوین، نظیر منابع تغذیه رایانه‌ها و ایستگاه‌های شارژ خودروهای برقی، در فرکانس‌هایی میان ۲۰ هزار تا بیش از ۱۰۰ هزار هرتز فعالیت می‌کنند.

در فرکانس ۱۰۰ هزار هرتز، ضریب فرکانس در فرمول میلیون‌ها برابر نسبت به شبکه برق بالا می‌رود. حتی نازک‌ترین ورقه‌های فولادی مهندسی‌شده نیز در این شرایط در دم گرما را بیش از حد بالا برده و می‌سوزند. در واقع، منطق توان دوم کارایی فلزات رسانا را در فرکانس‌های سوئیچینگ سریع از بین می‌برد.

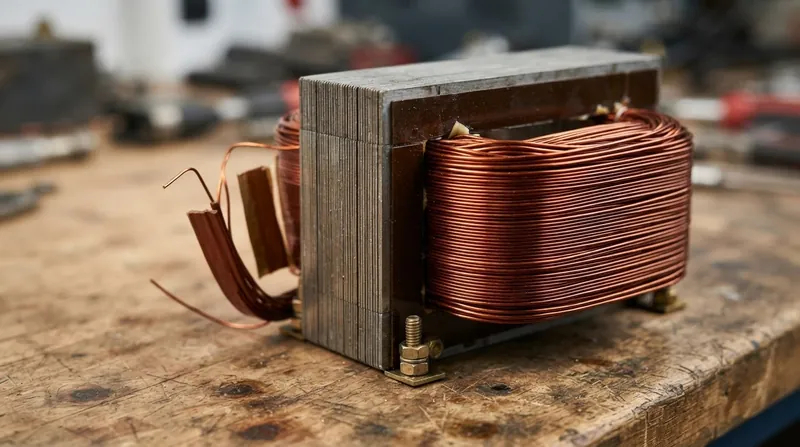

برای بقا در چنین سامانه‌هایی، مهندسان فولاد را به‌کلی کنار می‌گذارند و به هسته‌های فریت روی می‌آورند. فریت‌ها سرامیک‌هایی ساخته‌شده از اکسید آهن هستند که شار مغناطیسی را عبور می‌دهند اما از نظر الکتریکی مقاومت ویژه‌ای فوق‌العاده بالا دارند. از آنجا که رسانایی آن‌ها نزدیک به صفر است، جریان‌های گردابی بدون نیاز به ورقه کردن متوقف می‌شوند.

طراحی هر تجهیز الکترومغناطیسی قدرتی در واقع نوعی مذاکره بی‌پایان با قانون فارادی است. چه با لایه‌لایه کردن‌های میکروسکوپی و چه با عایق‌های سرامیکی، مهندسان چاره‌ای ندارند جز آنکه مدارهای الکتریکی‌ای را بگسلند که میدان‌های مغناطیسی با اصرار در پی بستن آن‌ها هستند.
