دید در میان دود و مه؛ مسافت‌یاب‌های لیزری چگونه با منطق «آخرین پالس» هدف را تشخیص می‌دهند؟

خدمه ادوات زرهی و واحدهای پیاده‌نظام اکنون قادرند برد دقیق تا اهداف را حتی از میان پرده‌های غلیظ دود و مه‌های سنگین اندازه‌گیری کنند؛ سامانه‌های اپتیکی آن‌ها دیگر فریب بازتاب‌های کاذب برخاسته از ذرات معلق در هوا را نمی‌خورند.

این قابلیت از تغییر بنیادین در شیوه پردازش نور بازگشتی در مسافت‌یاب‌های لیزری سرچشمه می‌گیرد. سامانه‌های مدرن به جای مبنا قرار دادن نخستین بازتابی که به حسگر بازمی‌گردد، آخرین بازتاب فوتونی را تفکیک و ثبت می‌کنند.[1][5]

یک مسافت‌یاب لیزری فاصله را از طریق سنجش زمان پرواز پالس نوری محاسبه می‌کند. با توجه به اینکه سرعت سیر نور همواره برابر با ۳۰۰ هزار کیلومتر در ثانیه است، مدت‌زمانی که طول می‌کشد تا پالس از فرستنده ساطع شده و بازگردد، برد دقیق هدف را تعیین می‌کند.[4]

با این حال، جو میدان نبرد به‌ندرت کاملاً شفاف است. غبار، قطرات آب و ذرات معلقِ کدرکننده دست‌ساز، بخشی از انرژی لیزر را مدت‌ها پیش از رسیدن پالس به هدف صلب، مستقیماً به سوی گیرنده بازمی‌تابانند.[2]

فیزیک پس‌پراکندگی آئروسلی

هنگامی که یک پالس لیزری با طول موج ۱۵۵۰ نانومتر به درون توده‌ای از دود تابانده می‌شود، ذرات معلق پرتو نور را در جهت‌های گوناگون پراکنده می‌کنند. بخشی از این نور پراکنده‌شده مستقیماً به روزنه ورودی گیرنده مسافت‌یاب بازمی‌گردد.

این پدیده با عنوان «پس‌پراکندگی آئروسلی» شناخته می‌شود. از دید حسگر اپتیکی، این نور پراکنده به‌صورت یک سطح نوفه ممتد با دامنه پایین پدیدار می‌شود که تقریباً بلافاصله پس از شلیک لیزر آغاز می‌گردد.[4]

مسافت‌یاب‌های لیزری نسل اولیه با منطق ساده «نخستین پالس» کار می‌کردند. زمان‌سنج سامانه به محض اینکه گیرنده هرگونه انرژی نوری بازگشتی بالاتر از یک آستانه شدت مشخص را آشکار می‌کرد، متوقف می‌شد.[5]

در شرایط جوی مساعد و هوای صاف، منطق نخستین پالس عملکرد بی‌نقصی داشت؛ چرا که نخستین بازتاب ثبت‌شده توسط حسگر، همان هدف صلب بود و فاصله‌ای دقیق در اختیار سامانه‌های کنترل آتش قرار می‌داد.[3]

اما در محیط‌های بصری تضعیف‌شده، نخستین بازتاب از خود ذرات دود یا مه بازمی‌گردد. در چنین حالتی، تانکی که به سوی هدفی در فاصله ۱۵۰۰ متری نشانه‌روی کرده، ممکن است به دلیل برخورد لیزر با پرده دود میانی، با خوانش خطای بردی تنها به اندازه ۴۰ متر روبه‌رو شود.[3]

تفکیک واپسین بازتاب

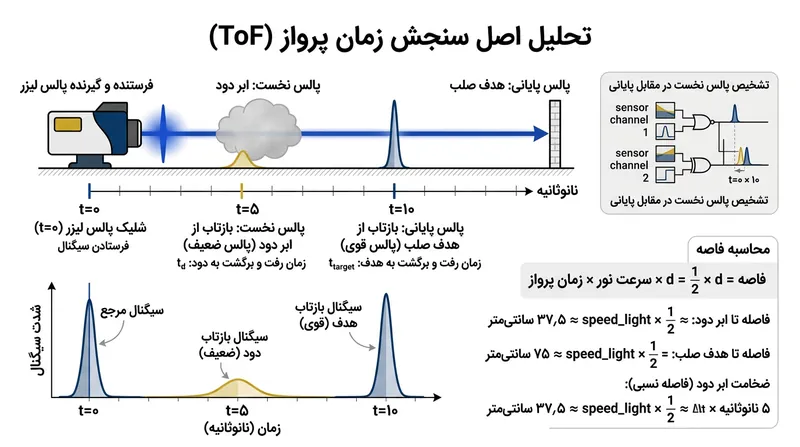

برای غلبه بر این پدیده کورکننده، مهندسان اپتیک پردازش چندپژواکی را پیاده‌سازی کردند. در این روش، گیرنده‌های پیشرفته به‌جای قطع عملکرد پس از ثبت نخستین نشانه، کل خط زمانی انرژی نوری بازگشتی را ثبت می‌کنند.[2][5]

یک پالس تکی لیزر که از میان شاخ‌وبرگ درختان یا دود عبور می‌کند، بازتاب‌های متمایز متعددی پدید می‌آورد. گیرنده هر یک از این پژواک‌ها را ثبت کرده و نقشه‌ای زمانی از تمامی موانع واقع میان فرستنده و شیء صلب نهایی ایجاد می‌نماید.[4]

با تغییر شیوه پردازش سامانه به منطق «آخرین پالس»، مسافت‌یاب بازتاب‌های اولیه و پیوسته ناشی از آئروسل‌ها را نادیده می‌گیرد. در عوض، پردازنده داخلی به جستجوی آخرین جهش متمایز در سیگنال بازگشتی می‌پردازد.[5]

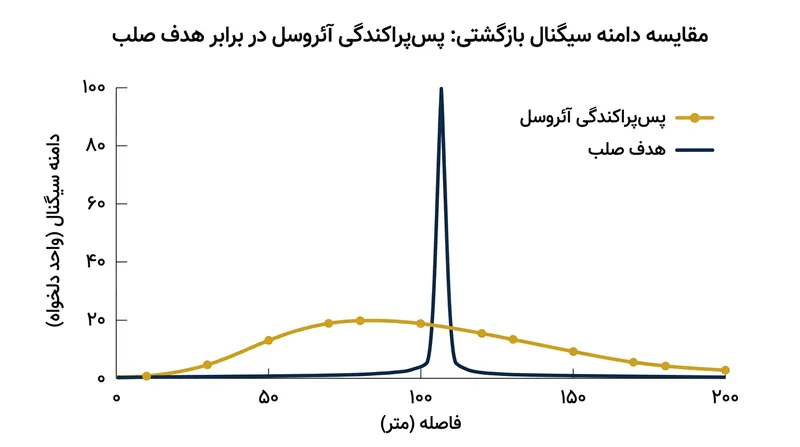

در ارزیابی سال ۲۰۲۴ آزمایشگاه تحقیقات ارتش آمریکا آمده است: «پس‌پراکندگی ناشی از دود، سیگنال بازگشتی پهن و نامنظمی ایجاد می‌کند که با افزایش فاصله ضعیف می‌شود؛ در حالی که برخورد با یک هدف صلب، یک پالس گوسیِ تیز و باریک تولید می‌کند.»

این تفاوت در ساختار هندسی سیگنال به نرم‌افزار اجازه می‌دهد تفاوت میان یک ابر گردوغبار و یک زره فولادی را تمیز دهد. آخرین پالس نوک‌تیز، نمایانگر باقی‌مانده انرژی لیزری است که به هدف واقعی اصابت کرده و بازگشته است.[1][4]

نفوذ به پوشش گیاهی و شاخ‌وبرگ‌ها

نفوذ در پوشش گیاهی چالشی مشابه اما با ماهیتی متفاوت است. هنگامی که لیزر به تاج درختان جنگلی می‌تابد، باریکه نور از نظر فیزیکی شکافته می‌شود؛ بخشی از آن از برگ‌ها بازتاب یافته و بقیه از میان شکاف‌ها عبور می‌کند.[3][5]

برخلاف پس‌پراکندگی پیوسته دود، پوشش گیاهی مجموعه‌ای از پژواک‌های تیز و مجزا تولید می‌کند. پردازنده مسافت‌یاب باید میان بازتاب یک برگ در ۴۰۰ متری، یک شاخه در ۴۱۰ متری و بدنه خودروی زرهی در ۴۲۵ متری تمایز قائل شود.[4]

منطق آخرین پالس در مواجهه با پوشش گیاهی کارایی فوق‌العاده‌ای دارد، زیرا آخرین جسم صلب همواره آخرین پیک متمایز را ثبت می‌کند. سامانه جهش‌های پیشین را نادیده می‌گیرد و با برگ‌ها دقیقاً همانند ذرات غبار برخورد می‌کند.[5]

پردازش سیگنال و آستانه‌گذاری پویا

پیاده‌سازی این منطق نیازمند فتودیودهای بهمنی بسیار حساس است. این حسگرها باید قادر باشند آخرین پالس بازگشتی را حتی پس از آنکه دود میانی تا ۹۰ درصد انرژی اولیه پرتو لیزر را جذب یا پراکنده کرده است، شناسایی کنند.[2][4]

گیرنده از الگوریتم آستانه‌گذاری پویا روی داده‌های ورودی بهره می‌گیرد؛ به این معنا که حساسیت خود را به‌طور پیوسته بر پایه سطح نوفه محیطی تنظیم می‌کند تا پالس نهاییِ ضعیف در میان تابش‌های زمینه گم نشود.[4][5]

داده‌های میدانی حاصل از آزمایش‌های مرکز اطلاعات فنی دفاعی کارایی این سازوکار را تایید می‌کند. در محیط‌هایی با ۷۰ درصد تیرگی اپتیکی، منطق آخرین پالس دقت مسافت‌سنجی را تا فاصله دو کیلومتری با خطای کمتر از یک متر حفظ کرده است.[3]

با وجود این، شواهد نشان‌دهنده مرزهای فیزیکی این روش نیز هستند. چنانچه چگالی آئروسل به اندازه‌ای باشد که انرژی لیزر را به‌طور کامل جذب کند، هیچ نوری به هدف نمی‌رسد و در نتیجه هیچ پالس نهایی برای بازگشت وجود نخواهد داشت.[2]

پژوهشگران در مقالات کتابخانه دیجیتال SPIE اشاره کرده‌اند: «منطق آخرین پالس توان عبور از دیوار آجری را ندارد و یک پرده دود بسیار غلیظ دقیقاً همانند یک دیوار عمل می‌کند؛ برای ثبت فاصله، حداقل شماری از فوتون‌ها باید مسیر رفت و برگشت را طی کنند.»[2]

محدودیت‌های عملیاتی و حالت‌های حدی

سامانه همچنین در شرایطی که سطح هدف قدرت جذب بسیار بالایی داشته باشد یا نسبت به فرستنده دارای زاویه حاد باشد با چالش مواجه می‌شود؛ زیرا اگر شیء صلب انرژی کمتری نسبت به متراکم‌ترین بخش توده دود بازتاب دهد، تفکیک هدف دشوار می‌گردد.[4][5]

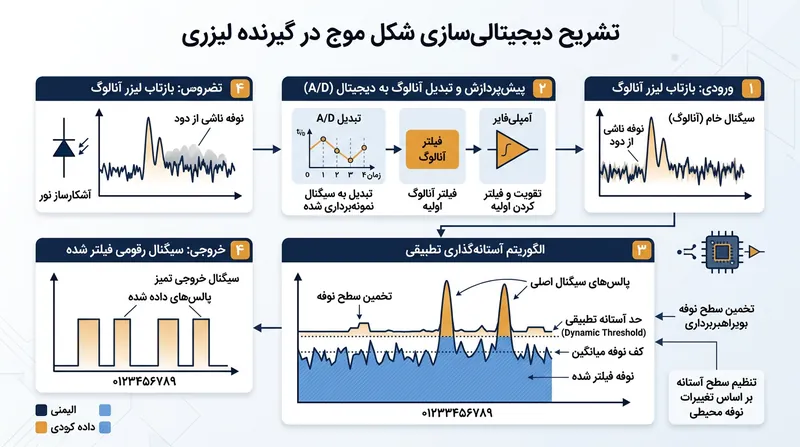

برای تعدیل این خطا، مسافت‌یاب‌های پیشرفته کنونی از دیجیتالی‌سازی شکل موج بهره می‌برند. سامانه به‌جای ثبت صرف زمان اوج‌ها، کل شکل موج سیگنال بازگشتی را به داده رقومی تبدیل کرده و دامنه و پهنای هر بازتاب را ارزیابی می‌کند.[1][4]

این تحلیل رقومی به مسافت‌یاب امکان می‌دهد تا بازتاب‌های پهن و کم‌دامنه ناشی از آئروسل‌ها را با ضریب اطمینان بالا رد کند و سیگنال باریک و پردامنه مرتبط با یک سطح صلب را، حتی در عمق خط زمانی، استخراج نماید.[5]

گذار به لیزرهای با طول موج ۱۵۵۰ نانومتر این قابلیت را بیش از پیش تقویت کرده است. این طول موج مشخص، نسبت به سامانه‌های قدیمی ۱۰۶۴ نانومتری، نفوذ بهتری در انواع دودهای نظامی دارد و انرژی بیشتری را به هدف صلب می‌رساند.[3]

در حالی که سامانه‌های راداری برای حذف بازتاب‌های زمین از فیلترهای دوپلر بهره می‌گیرند، مسافت‌یاب‌های لیزری کاملاً بر این جداسازی زمانی و مکانی تکیه دارند؛ دو رویکرد متفاوت فیزیکی که مسئله محیطی مشترکی را برطرف می‌کنند.[1]

آینده هدف‌گیری اپتیکی

در نهایت، اثربخشی منطق آخرین پالس به مشخصات فیزیکی عامل مسدودکننده وابسته است. دود ناشی از فسفر سفید، به دلیل دربرداشتن ذرات درشت با بازتابندگی شدید، در مقایسه با مه معمولی یا گردوغبار مانع بسیار دشوارتری به شمار می‌رود.[2]

با افزایش سرعت پردازشگرهای اپتیکی، سامانه‌های نسل بعد احتمالاً منطق آخرین پالس را با هوش مصنوعی تلفیق خواهند کرد؛ الگوریتم‌هایی که شکل موج بازگشتی را بلافاصله با الگوهای شناخته‌شده آئروسل مقایسه کرده و قرائت‌های کاذب را به صفر نزدیک می‌کنند.[4][5]

در حال حاضر، تفکیک آخرین پالس بازتابی همچنان روش استاندارد برای سرکوب تداخلات اپتیکی به شمار می‌رود؛ راهکاری که تضمین می‌کند هنگام محاسبه فاصله در بدترین شرایط جوی، رقم ثبت‌شده متعلق به هدف است، نه هوای میان راه.[1][3]
