هم‌راستایی محورهای مفصل چگونه ماتریس ژاکوبین را فرومی‌پاشد و ربات‌های صنعتی را متوقف می‌کند

وقتی یک مهندس اتوماسیون به یک ربات صنعتی شش‌محوره برنامه می‌دهد تا درز جوشی را پر کند یا چسب آب‌بندی هوافضایی را روی قطعه‌ای بنشاند، دستور در ظاهر بسیار سرراست است: کنترلر موظف می‌شود نوک ابزار را از یک مختصات به مختصات دیگر در خطی کاملاً مستقیم و با سرعتی یکنواخت پیش ببرد.

اما واقعیت سخت‌افزاری این است که ربات‌های صنعتی در فضای دکارتی و با خطوط مستقیم فکر نمی‌کنند؛ تمام کارکرد آن‌ها در قالب زوایای چرخشی تعریف می‌شود. برای رسم یک خط صاف در فضای سه‌بعدی، شش مفصل دورانی ربات باید در رقصی پیچیده و غیرخطی که صدها بار در ثانیه محاسبه می‌شود، مدام شتاب بگیرند و ترمز کنند.

بیشتر اوقات، این ترجمه ریاضیاتی بی‌نقص پیش می‌رود و پشت هیاهوی تبلیغاتی سازندگان درباره «دقت مطلق» و «کنترل بی‌عیب‌ونقص مسیر» پنهان می‌ماند. این توهم زمانی رنگ می‌بازد که هندسه بازو به نقطه‌ای خاص می‌رسد؛ پیکربندی ویژه‌ای که محاسبات زیربنایی توان حل آن را ندارند.

این بن‌بست حرکتی «تکینگی سینماتیکی» نام دارد. با یک نقص مکانیکی، باگ نرم‌افزاری یا برخورد فیزیکی به مانع روبرو نیستیم، بلکه صحبت از یک فروپاشی ریاضی است؛ لحظه‌ای که دو یا چند محور مفصل در یک راستا قرار می‌گیرند، ربات یک درجه آزادی‌اش را می‌بازد و نرم‌افزار کنترل ناچار می‌شود برای حفظ مسیر، توانایی‌های فیزیکی ناممکنی را از موتورها طلب کند.[1]

مترجم ریاضیات حرکت

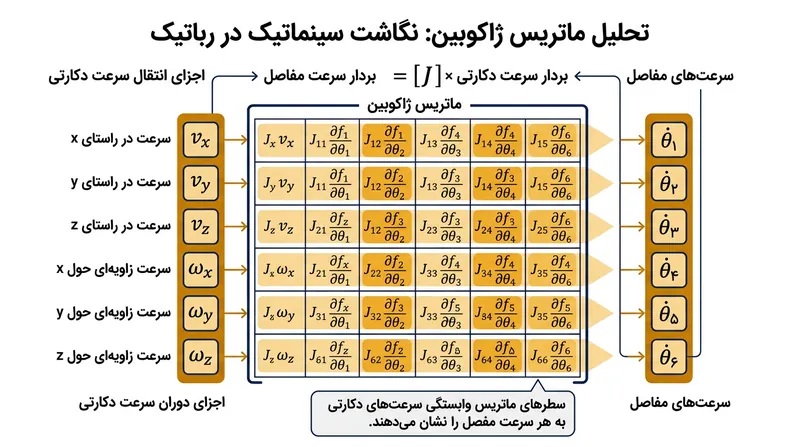

برای درک چرایی توقف ناگهانی یا لرزش شدید ربات در هوای خالی، باید به ماتریسی نگاه کرد که بر حرکت آن فرمان می‌راند. ماتریس ژاکوبین پلی ریاضیاتی میان «فضای مفاصل» (زوایای شش موتور) و «فضای دکارتی» (مختصات فضایی نوک ابزار) است.

کنترلر حین حرکت، با استفاده از این ماتریس شش در شش نگاشت می‌کند که هر تغییر کوچک در سرعت زاویه‌ای مفاصل چه اثری بر سرعت خطی و زاویه‌ای ابزار خواهد گذاشت. اگر برنامه‌نویس سرعت ابزار را روی ۱۰۰ میلی‌متر بر ثانیه ثابت تعیین کرده باشد، ژاکوبین تعیین می‌کند که این سرعت چگونه میان شش مفصل توزیع شود.

با این حال، کنترلر باید مسیر را معکوس حل کند: سرعت دکارتی مطلوب را می‌داند و حالا باید سرعت‌های دورانی لازم در هر مفصل را محاسبه کند. برای این منظور، وارون ماتریس ژاکوبین محاسبه می‌شود؛ فرآیندی که متکی به یک خصیصه ریاضی بنیادین به نام «دترمینان» است.

تا زمانی که دترمینان عددی غیرصفر باشد، ماتریس وارون وجود دارد و کنترلر پاسخی یکتا برای سرعت مفاصل پیدا می‌کند تا مسیر حفظ شود. سامانه پایدار می‌ماند و ربات بدون فراتر رفتن از حدود فیزیکی، در مسیر برنامه‌ریزی‌شده به آرامی حرکت می‌کند.

نشریه فنی Robotics Unveiled توضیح می‌دهد: «تعریف ریاضی تکینگی سینماتیکی مستقل از انتخاب ژاکوبین فضایی یا بدنه است؛ تکینگی در یک بازوی رباتیک زمانی رخ می‌دهد که دترمینان ماتریس ژاکوبین صفر شود.»

وقتی محورها روی هم می‌افتند

وقتی ربات به یک پیکربندی تکین نزدیک می‌شود، این بنای ریاضیاتی یکباره فرو می‌ریزد. در یک ربات مفصلی شش‌محوره استاندارد، رایج‌ترین و دردسرسازترین حالت، «تکینگی مچ» نام دارد؛ رویدادی که در عمق سازوکار مچ کروی کنترل‌کننده زاویه ابزار رخ می‌دهد.[1][2]

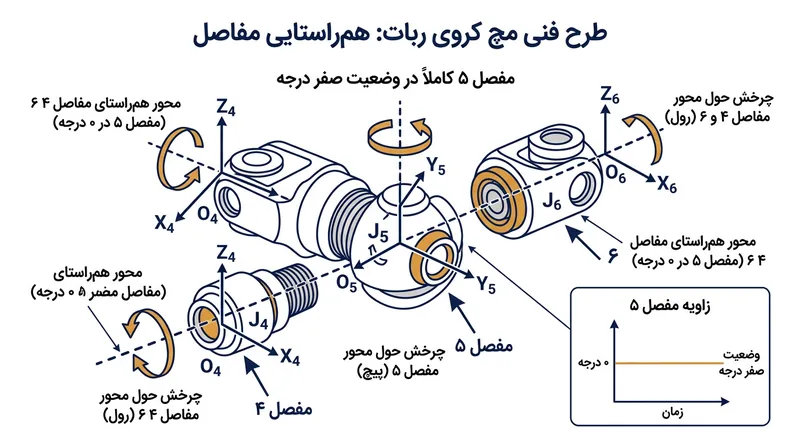

یک مچ کروی استاندارد از سه مفصل متقاطع ۴، ۵ و ۶ تشکیل شده است. در حالت عادی، مفصل ۵ خمیده است و محورهای مفصل ۴ و ۶ را در زوایایی متمایز از یکدیگر نگه می‌دارد؛ آرایشی که به این سه مفصل اجازه می‌دهد غلتش، گام و انحراف را مستقل از هم هدایت کنند.[1]

اما بحران زمانی شعله‌ور می‌شود که زاویه مفصل ۵ دقیقاً روی صفر درجه باز و صاف شود. در این لحظه، محور دوران مفصل ۴ و محور دوران مفصل ۶ کاملاً هم‌راستا می‌شوند و روی یک خط فرضی واحد در فضای سه‌بعدی می‌چرخند.[1]

با زائد شدن یکی از این دو مفصل، ربات در عمل یک درجه آزادی را از دست می‌دهد؛ مرتبه ماتریس ژاکوبین افت می‌کند و دترمینان آن دقیقاً به صفر می‌رسد. به این ترتیب، پل ارتباطی ریاضی میان زاویه مفاصل و مختصات دکارتی بی‌درنگ فرو می‌پاشد.

شرکت شبیه‌سازی RoboDK تصریح می‌کند: «هنگامی که نقطه مرکزی ابزار ربات به یک تکینگی وارد یا نزدیک می‌شود، ربات متوقف شده یا حرکاتی غیرقابل پیش‌بینی انجام می‌دهد. با ورود یک ربات شش‌درجه‌آزادی به تکینگی، عملاً یک یا چند مفصل آن بی‌مصرف می‌شوند.»[1]

معضل سرعت بی‌نهایت

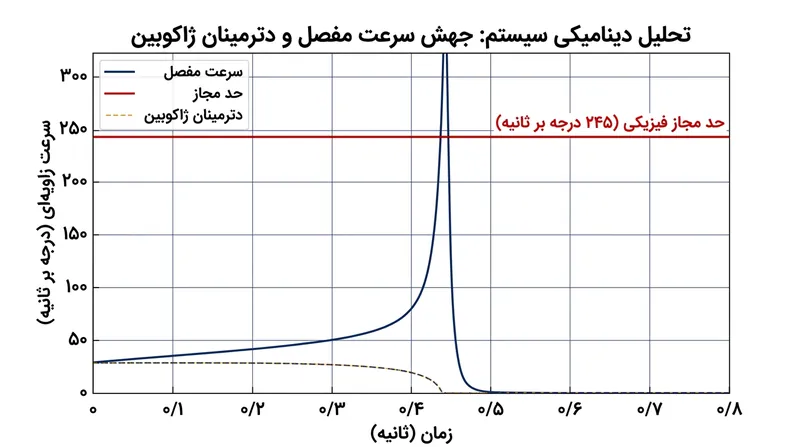

وقتی دترمینان ژاکوبین صفر می‌شود، وارون‌سازی آن به تقسیم بر صفر می‌انجامد. در زبان سینماتیک، این یعنی برای تداوم خط مستقیم دکارتی، سرعت زاویه‌ای مفصل باید از نظر تئوریک به سمت بی‌نهایت میل کند.[2]

اگر ابزار بخواهد با همان سرعت خطی ثابت از نقطه تکینگی عبور کند، معادلات ریاضی حکم می‌کنند که مفاصل ۴ و ۶ در یک آن ۱۸۰ درجه در جهات مخالف بچرخند. کنترلر بر اساس همین فرمول‌ها فرمانی ناممکن صادر می‌کند و از سرووموتورهای واقعی شتاب و سرعتی بی‌نهایت طلب می‌کند.[1][2]

سخت‌افزار فیزیکی هرگز نمی‌تواند از ریاضیات بی‌نهایت پیروی کند. سرووموتورهای صنعتی روی بازوهای سنگین معمولاً به سرعتی میان ۹۰ تا ۲۴۵ درجه بر ثانیه محدودند. به محض آنکه تقاضای کنترلر از توان فیزیکی درایوها فراتر برود، سیستم حفاظتی به کار می‌افتد تا موتورها نسوزند.[2]

ربات با خطای حد مجاز سرعت مفصل متوقف می‌شود. از دید اپراتوری که بیرون ایستاده، ربات ظاهراً بدون دلیل و در هوای کاملاً خالی تصادف کرده و از کار افتاده است؛ خطایی که موجب خرابی قطعه کار، انحراف درز جوش یا پاشش ناقص رنگ می‌شود.[1][2]

شرکت Firgelli Automations در تحلیل سینماتیکی خود می‌نویسد: «تلورانس‌ها در اینجا خلاف انتظار عمل می‌کنند؛ تکینگی را با ساخت قطعات دقیق‌تر رفع نمی‌کنید، بلکه باید با طراحی مسیر از آن دوری کنید. این مکانیزم به این دلیل دچار ایست می‌شود که محور دو مفصل روی هم می‌افتند و دیگر نمی‌توان آن‌ها را مستقل حل کرد.»

تکینگی‌های شانه و آرنج

هرچند تکینگی مچ شایع‌ترین تله است، ربات‌های شش‌محوره گرفتار دو دام هندسی دیگر نیز هستند: نخستین مورد «تکینگی شانه» است که وقتی مرکز مچ ربات درست روی راستای محور عمودی مفصل ۱ قرار می‌گیرد، رخ می‌دهد.[1][2]

هنگامی که مرکز مچ مستقیماً بالای موتور پایه قرار گرفت، کنترلر توان تشخیص جهت چرخش پایه را از دست می‌دهد. پاسخ ریاضی مبهم می‌شود و برای رسیدن به یک موقعیت دکارتی واحد، بی‌نهایت زاویه مختلف برای مفصل ۱ تولید می‌شود.[1][2]

دام دوم «تکینگی آرنج» است که هنگام باز شدن کامل بازو رخ می‌دهد. وقتی مفصل ۳ به طور کامل باز می‌شود، بازوی ربات مانند خط‌کش صاف می‌شود. در این کرانه بیرونی فضای کاری، ربات توانایی پیشروی شعاعی به سمت بیرون را کاملاً از دست می‌دهد.[1]

هر دستوری که از بازو بخواهد اندکی بیشتر به جلو کشیده شود، بار دیگر به تقسیم بر صفر ریاضی می‌انجامد، زیرا دترمینان ژاکوبین صفر شده است. بازو در بن‌بست فیزیکی قرار می‌گیرد و سینماتیک معکوس از یافتن ترکیبی از مفاصل برای پاسخ به تقاضای دکارتی بازمی‌ماند.

از آنجا که تکینگی خصلت ذاتی هندسه شش‌محوره است، با موتورهای قوی‌تر یا گیربکس‌های صلب‌تر برطرف نمی‌شود؛ این یک واقعیت ریاضی ابدی است که سامانه‌های کنترل حرکت ناگزیر از مواجهه با آن هستند.

ترفند نرم‌افزاری برای دور زدن ریاضی

صنعت رباتیک به جای تغییر معماری فیزیکی بازو، به ترفندهای نرم‌افزاری متوسل شده تا پیش از اعلام خطای ربات، ریاضیات را دور بزند. کنترلرهای مدرن از الگوریتم‌های پرهیز از تکینگی برای عبور از نواحی خطرناکی که دترمینان به صفر میل می‌کند، استفاده می‌کنند.[2]

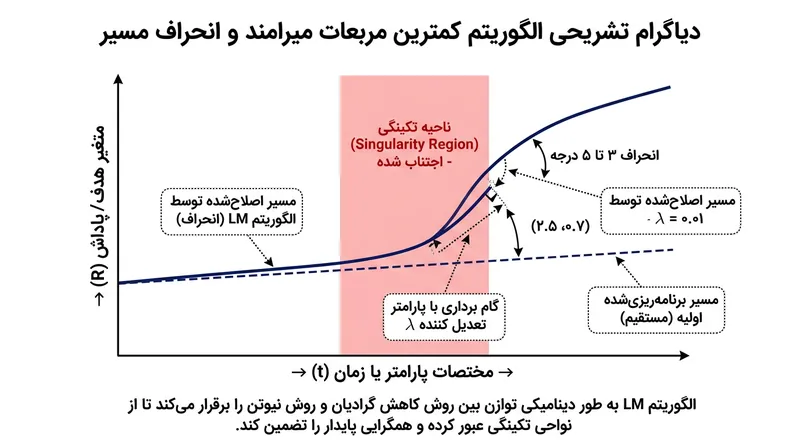

رایج‌ترین شیوه، الگوریتم «کمترین مربعات میرامند» است. این الگوریتم با نزدیک شدن ربات به وضعیت تکین، ضریب میرایی خاصی را به شبه‌وارون ماتریس تزریق می‌کند؛ ضریبی که به مثابه یک کمک‌فنر ریاضی، مانع از رخداد تقسیم بر صفر می‌شود.[3]

این ضریب میرایی به جای آنکه اجازه دهد تقاضای سرعت به سوی بی‌نهایت جهش کند، سقف مشخصی برای دور موتور تعریف می‌کند. در این فرایند، کنترلر آگاهانه از انطباق دقیق بر مسیر خطی چشم‌پوشی می‌کند و حفظ حرکت پیوسته مفاصل را بر دقت مطلق ابزار ارجح می‌داند.[3]

نتیجه کار، انحرافی ظریف از مسیر برنامه‌ریزی‌شده است: مرکز ابزار ممکن است چند میلی‌متر بلغزد یا زاویه نوک ابزار اندکی بچرخد تا بازو بتواند از ناحیه تکین عبور کند. به این ترتیب، ادعای بازاریابی درباره «حرکت خطی بی‌نقص» بی‌سرصدا فدای روشن ماندن خط تولید می‌شود.[2][3]

بهای مهندسی: دقت در برابر پیوستگی

در بسیاری از کاربردها مانند جابجایی کارتن توسط ربات‌های بسته‌بندی، انحرافات میلی‌متری اهمیتی ندارند؛ پیوستگی حرکت به مراتب باارزش‌تر از دقت هندسی میکرونی است.[1][3]

اما در عملیات‌های فوق‌دقیق نظیر جوشکاری بدنه‌های هوافضا یا برش لیزری ظریف، همین انحراف میلی‌متری یک فاجعه است. در چنین صنایعی، مهندسان اتوماسیون نمی‌توانند سرنوشت قطعه را به ترفندهای تقریبی کنترلر بسپارند؛ آن‌ها باید از ابتدا چیدمان قطعه را طوری طراحی کنند که تکینگی در مسیر رخ ندهد.[1]

برنامه‌نویسان با زاویه‌دار کردن عمدی ابزار مانع از این می‌شوند که مفصل ۵ حین حرکت خطی حساس به زاویه دقیقاً صفر برسد. با حفظ یک انحراف ایمن بین ۳ تا ۵ درجه، دترمینان ژاکوبین در محدوده‌ای سالم باقی می‌ماند و سرعت زاویه‌ای مفاصل هرگز به مرزهای بحرانی نمی‌رسد.[2]

در نهایت، تکینگی سینماتیکی سدی خلل‌ناپذیر در برابر توان بازوهای رباتیک است؛ یادآوری محکمی مبنی بر اینکه در پس زرق‌وبرق سامانه‌های خودکار، چارچوب‌های سخت ریاضیاتی حاکمند و هر جا هندسه فیزیکی سر ناسازگاری بگذارد، چاره‌ای جز سازش مهندسی باقی نمی‌ماند.[3]
