چرا ربات‌های پاداری از چرخ‌دنده‌های هارمونیک دست کشیدند؟ راز اینرسی بازتابی روتور

هنگامی که مهندسان رباتیک نسل بعدی سازه‌های متحرک و دینامیک را طراحی می‌کنند، حیاتی‌ترین تصمیم به انتخاب عملگر مفصل مربوط می‌شود؛ نقطه‌ای که باید انرژی الکتریکی به جنبش فیزیکی بدل شود و هم‌زمان تعادلی سخت میان قدرت مطلق و توانایی تاب‌آوری در برابر سقوط برقرار گردد. برای دهه‌ها، نسخه پیش‌فرض و بی‌دردسر صنعت این بود: یک موتور الکتریکی کوچک را به گیربکسی با ضریب کاهش بسیار بزرگ جفت کنید.

اما امروز طراحان ربات‌های چهارپا و انسان‌نماهای چابک در حال کنار گذاشتن این رویه سنتی هستند. آن‌ها به‌جای پنهان کردن یک موتور ضعیف پشت گیربکسی سنگین با نسبت تبدیل بالا، به سراغ موتورهایی عریض و با چگالی گشتاور بالا رفته‌اند که با کمترین نسبت دنده کار می‌کنند؛ معماری موسومی به پیشران شبه‌مستقیم (QDD) که بخشی از گشتاور نگهدارنده ایستا را قربانی بقای مکانیکی کل سازه می‌کند.[4][5]

این چرخش مهندسی نتیجه یک قانون بی‌رحم فیزیکی است که بر تمام تعاملات مکانیکی ربات با محیط حکومت می‌کند. هر بار که پای ربات به زمین می‌خورد، موج ضربه از ساق بالا می‌رود و تلاش می‌کند روتور موتور را در خلاف جهت بچرخاند. اینجاست که نسبت دنده مقاومت مفصل را نه به‌صورت خطی، بلکه با رابطه‌ای توان دوم تعیین می‌کند.[1][2]

فیزیک اینرسی بازتابی

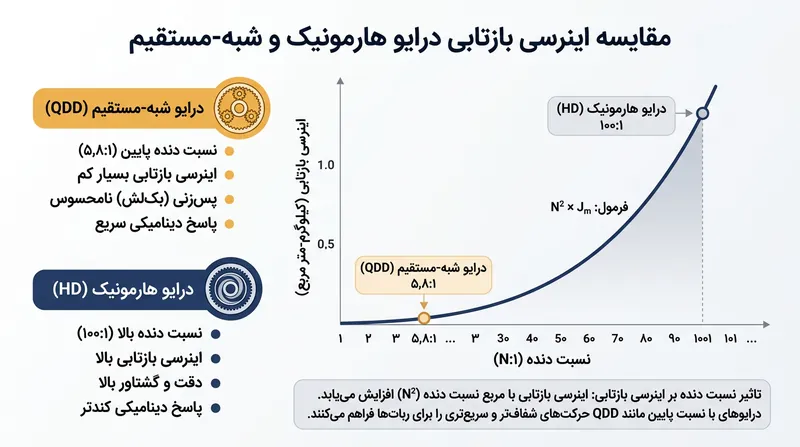

برای فهمیدن اینکه چرا پای ربات‌ها در مانورهای پرسرعت خرد می‌شود، باید مفهوم «اینرسی بازتابی روتور» را شناخت. این شاخص، جرم ظاهری روتور چرخان موتور را آن‌گونه که در خروجی مفصل حس می‌شود نشان می‌دهد. با عبور گشتاور از یک گیربکس کاهنده، گشتاور خروجی به نسبت دنده ضرب می‌شود، اما اینرسی روتور با مجذور آن نسبت بالا می‌رود.[1][3]

این رابطه توانی، چالش اصلی در طراحی عملگرهای دینامیک است و از قانون بقای انرژی سرچشمه می‌گیرد. اگر جعبه‌دنده گشتاور را ۱۰ برابر کند، سرعت زاویه‌ای را ۱۰ برابر کاهش می‌دهد؛ از آنجا که انرژی جنبشی با توان دوم سرعت متناسب است، جعبه‌دنده عملاً مقاومت لختی روتور در برابر تغییر سرعت بیرونی را ۱۰۰ برابر افزایش می‌دهد.[3]

اگر یک طراح گیربکسی با نسبت ۱۰ به ۱ انتخاب کند، روتور از دید محیط بیرونی ۱۰۰ برابر سنگین‌تر حس می‌شود. حال اگر نسبت را به ۱۰۰ به ۱ برساند، همان روتور ۱۰ هزار برابر سنگین‌تر خواهد بود. این مزیت مکانیکی که موتور را در اعمال نیرو قدرتمند می‌سازد، هم‌زمان آن را در برابر هر نیروی بیرونی که قصد پس‌زدن آن را داشته باشد، مانند دیواری بتنی و تسلیم‌ناپذیر می‌کند.[1][3]

در محیط‌های خط تولید صنعتی، جایی که یک بازوی رباتیک به کف سالن پیچ شده و در فضایی کاملاً خالی و پیش‌بینی‌پذیر مانور می‌دهد، چنین تقویت لختی یک مزیت بزرگ است. اینرسی بازتابی عظیم به کنترل‌کننده کمک می‌کند اغتشاش‌های ریز را پس بزند و دقتی زیر یک میلی‌متر ارائه دهد. قرار نیست این بازو به مانعی برخورد کند، بنابراین عدم انعطاف‌پذیری آن مسئله‌ساز نیست.[5]

مشکل ذاتی چرخ‌دنده‌های هارمونیک

اما برای یک ربات پادار، برخورد با موانع یک حادثه غیرمترقبه نیست؛ بلکه ماهیت اصلی حرکت است. یک ربات چهارپای دونده یا انسان‌نمای راه‌رونده، در هر ساعت هزاران قدم برمی‌دارد و با هر برخورد پا به زمین، ضربه‌ای معادل ۲ تا ۳ برابر وزن خود را مستقیماً به عملگرهای مفصل شلیک می‌کند. مفصل باید این انرژی جنبشی خشن را بی‌درنگ هضم کند.[2]

در گذشته، طراحان ربات‌های انسان‌نما قطعات را از بازوهای صنعتی عاریه می‌گرفتند و به گیربکس‌های کرنش‌موجی یا همان درایوهای هارمونیک متوسل می‌شدند. این سامانه‌ها با تکیه بر یک اسپلاین فلزی انعطاف‌پذیر، کاهش دور عظیمی را در ابعادی بسیار فشرده و بدون لقی مکانیکی رقم می‌زنند و با نسبت‌های ۵۰ به ۱ تا ۱۶۰ به ۱، گشتاورهای فوق‌العاده‌ای از موتورهایی جمع‌وجور بیرون می‌کشند.[5]

اما وقتی پای رباتی که به چنین گیربکس هارمونیکی با نسبت بالا متصل است به زمین می‌کوبد، قانون مجذور نسبت دنده مرگبار می‌شود. از آنجا که لختی روتور ۱۰ هزار برابر بزرگ‌نمایی شده، ضربه خارجی هرگز نمی‌تواند روتور را با سرعت کافی به عقب بچرخاند؛ در نتیجه مفصل به‌جای رفتار ارتجاعی، مانند یک قالب آجر سفت عمل می‌کند.[1]

در غیاب قابلیت برگشت‌پذیری مکانیکی، انرژی جنبشی حاصل از برخورد راهی برای تخلیه ندارد. موج ضربه مستقیماً به دندانه‌های ظریف فلکس‌اسپلاین برخورد کرده و موجب خستگی فلز و شکست برشی می‌شود؛ دلیل اصلی این‌که گیربکس‌های هارمونیک پس از چند جهش در ربات‌های دینامیک به تلی از براده فلز تبدیل می‌شدند همین بود.[5]

سازش پرهزینه عملگرهای الاستیک سری

پیش از تثبیت راهکار پیشران شبه‌مستقیم، مهندسان کوشیدند با افزودن فنرهای فیزیکی به مسیر انتقال قدرت، مشکل ضربه را دور بزنند. این معماری که عملگر الاستیک سری (SEA) نام دارد، یک فنر مکانیکی نرم را میان گیربکس با نسبت بالا و پای ربات قرار می‌داد تا با فشرده شدن، انرژی فرکانس بالای برخورد با زمین را در خود جذب کند.[2]

با این حال، عملگرهای الاستیک سری مشکلات ساختاری تازه‌ای آوردند. فنرهای مکانیکی ابعاد و وزن پا را به‌شدت افزایش می‌دادند و مهم‌تر از همه، پهنای باند کنترلی را محدود می‌کردند؛ یعنی ربات تنها با همان سرعتی می‌توانست خروجی نیرو را تغییر دهد که فنر قادر به جمع و باز شدن بود. مهندسان میان بقای ضربه‌ای و سرعت پاسخ‌دهی کنترل به بن‌بست رسیده بودند.[2]

راهکار پیشران شبه‌مستقیم

برای بقا در دویدن و پریدن بدون از دست دادن پهنای باند، مفاصل ربات الزاماً باید دارای برگشت‌پذیری ذاتی باشند. لحظه‌ای که زمین نیرویی به سمت بالا وارد می‌کند، مفصل باید بلافاصله تسلیم شود و اجازه دهد نیرو با چرخش معکوس موتور در امتداد چرخ‌دنده‌ها بازگردد. تنها مسیر دستیابی به این شفافیت مکانیکی، کاهش چشمگیر نسبت تبدیل دنده است.[1][4]

یک مفصل پیشران مستقیم مطلق—که در آن اندام بدون هیچ گیربکسی مستقیماً به محور موتور متصل است—شفافیت کاملی دارد. اما موتورهای الکتریکی در نسبت گشتاور به جرم ذاتاً ضعیف هستند. تعبیه چنین موتوری در زانوی یک انسان‌نما به وزنی چنان سنگین می‌انجامد که ربات حتی توان بلند کردن پای خود را نخواهد داشت.[4][5]

معماری شبه‌مستقیم (QDD) دقیقاً در نقطه تعادل طلایی میان شفافیت ضربه‌پذیری و چگالی گشتاور قرار می‌گیرد. در این ساختار، یک موتور دیسکی پهن با گشتاور بالا با یک گیربکس خورشیدی تک‌مرحله‌ای با نسبت تبدیل پایین—بین ۵ به ۱ تا ۱۰ به ۱—ترکیب می‌شود. این میزان تقویت گشتاور برای حمل وزن ربات کافی است و خاصیت برگشت‌پذیری را نیز مخدوش نمی‌کند.[4][5]

پایین نگه‌داشتن نسبت دنده جریمه لختی بازتابی را مهار می‌کند؛ چرا که اینرسی روتور به‌جای ۱۰ هزار برابر، تنها بین ۲۵ تا ۱۰۰ برابر بزرگ می‌شود. با فرود آمدن پا بر زمین، ضربه به‌سادگی روتور موتور را به عقب می‌راند و کنترل‌کننده فرصت می‌یابد انرژی ضربه را به‌شکل الکترومغناطیسی جذب کند، نه از طریق سایش مخرب مکانیکی.[1][4]

مزیت پهنای باند در سیستم‌های کنترلی

بزرگ‌ترین دستاورد عبور از گیربکس‌های سنگین و فنرهای فیزیکی، جهش خارق‌العاده در پهنای باند کنترل است. پهنای باند یعنی مفصل با چه سرعتی می‌تواند خروجی نیروی خود را در پاسخ به فرمان تغییر دهد؛ این همان عاملی است که مرز میان رباتی ناشی که با یک سنگ زمین می‌خورد و سیستمی که بلافاصله تعادلش را بازیابی می‌کند مشخص می‌سازد.[2]

در رباتی که به عملگر الاستیک سری وابسته است، فنر مکانیکی نقشی مشابه یک فیلتر پایین‌گذر ایفا می‌کند؛ یعنی همان‌طور که ارتعاشات ضربه را می‌گیرد، سیگنال‌های کنترلی فرکانس بالا را هم می‌بلعد. اگر موتور بخواهد برای تثبیت تعادل گشتاوری لحظه‌ای تزریق کند، فنر ابتدا باید فشرده شود و همین تاخیر ایجاد می‌کند.[2]

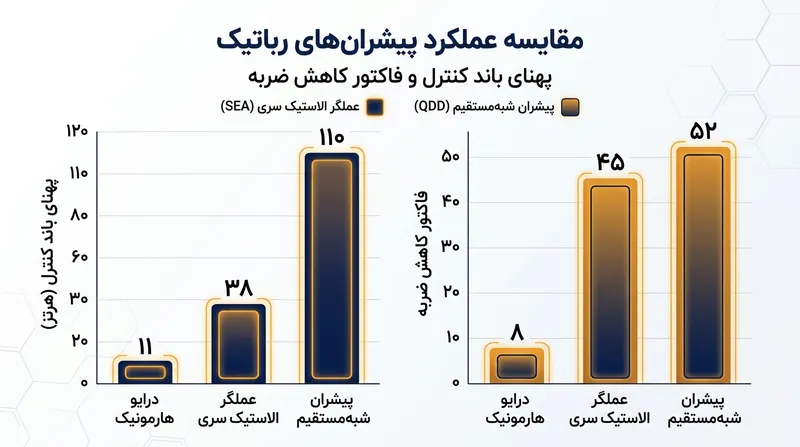

پیشران شبه‌مستقیم این تاخیر مکانیکی را کاملاً از میان برمی‌دارد. از آنجا که سامانه انتقال قدرت صلبی دارد اما به‌شدت برگشت‌پذیر است، گشتاور الکترومغناطیسی موتور تقریباً بی‌درنگ به اندام منتقل می‌شود. پردازنده می‌تواند نیروهای اصلاحی تعادل را با فرکانس بالا به زمین اعمال کند و در کسری از میلی‌ثانیه لغزش‌ها را مهار سازد.[2][4]

همین پهنای باند بالا زیربنای حرکات آکروباتیک مانند پشتک‌زدن و جهش‌های سریع در ربات‌های چهارپای مدرن است. نرم‌افزار می‌تواند سختی مجازی هر پا را صدها بار در ثانیه بازتنظیم کند و امپدانس مکانیکی مفصل را در لحظه تغییر دهد؛ بدون اینکه محدودیت‌های صلب فیزیکی مانع آن شوند.[2]

حس عمقی مکانیکی بدون نیاز به سنسور

پیاده‌سازی درایو شبه‌مستقیم شیوه حس‌گری ربات‌ها از محیط را نیز دگرگون کرده است. در سیستم‌های سنتی با گیربکس‌های سنگین، اصطکاک و اینرسی بسیار بالا نیروهای محیطی را پنهان می‌کنند. مهندسان ناچار بودند حسگرهای حساس و گران‌قیمت نیرو-گشتاور را در مفاصل یا کف پا نصب کنند تا تماس با زمین ثبت شود.[1][4]

اما در ساختار کم‌نسبت، شفافیت مکانیکی باعث می‌شود کوچک‌ترین نیروی بیرونی مستقیماً در متغیرهای الکتریکی موتور منعکس شود. ربات با بررسی مداوم جریان ورودی به سیم‌پیچ‌ها می‌تواند نیروی وارده به کف پا را دقیقاً بسنجد؛ یعنی مفصل جهان را از همان کانالی لمس می‌کند که برای حرکت دادن آن استفاده می‌برد.[1][2]

این رویکرد که به «عملگری حس عمقی» (Proprioceptive) معروف است، نخستین‌بار در پروژه چیتا دانشگاه ام‌آی‌تی به نمایش درآمد. تیم پژوهشی با بهره‌گیری از موتوری سفارشی و گیربکس خورشیدی با نسبت کمتر از ۶ به ۱، به دقت تفکیک نیروی ایستای ۰٫۲۵ نیوتن صرفاً از طریق خواندن جریان موتور دست یافت؛ امری که جهش‌های سریع را بدون حتی یک حسگر نیروی اختصاصی ممکن ساخت.[1][2]

فلسفه حس عمقی بر سادگی مکانیکی استوار است. با حذف حسگرهای فشار شکننده و فنرهای پیچیده، پای ربات به ابزاری یکپارچه و جان‌سخت تبدیل می‌شود. میزان انعطاف‌پذیری تماماً توسط نرم‌افزار مدیریت می‌شود و پا می‌تواند ظرف چند میلی‌ثانیه از یک ستون کاملاً صلب به یک فنر نرم تغییر رفتار دهد.[2][4]

محدودیت‌های حرارتی و مصالحه‌های طراحی

با وجود حل چالش ضربه، درایو شبه‌مستقیم چالش‌های حرارتی طاقت‌فرسایی به همراه دارد. از آنجا که نسبت دنده پایین است، بخش عمده گشتاور مورد نیاز مفصل باید مستقیماً توسط میدان الکترومغناطیسی سیم‌پیچ‌ها تامین شود؛ موضوعی که به جریان پیوسته بالا و تلفات حرارتی شدید در استاتور می‌انجامد.[2][4]

اگر رباتی با زانوهای خمیده کاملاً بی‌حرکت بایستد، گرانش گشتاور ایستای دائمی به مفاصل وارد می‌کند. موتورها برای حفظ موقعیت ناچارند آمپراژ بالایی بکشند و به‌سرعت داغ شوند. بدون اهرم مکانیکی یک گیربکس سنگین، مفصل در حالت‌های ایستا خیلی زود به سقف دمایی مجاز خود می‌رسد.[4][5]

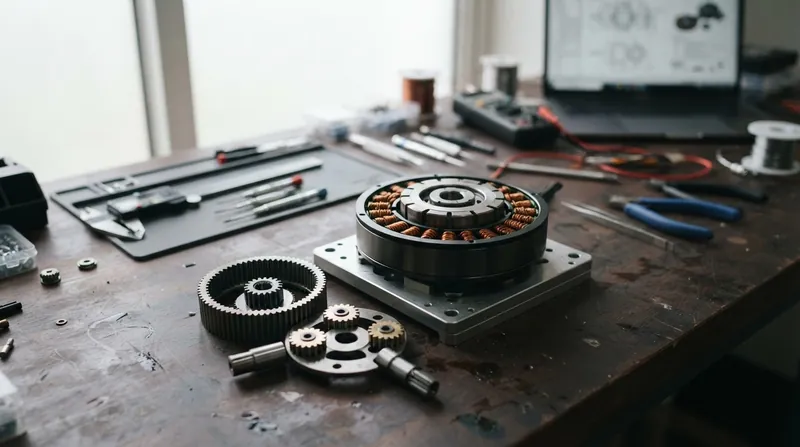

برای غلبه بر این نقیصه، موتورهای این عملگرها با قطر شکاف هوایی بزرگ ساخته می‌شوند تا گشتاور تولیدی به ازای هر آمپر به حداکثر برسد. فرم فیزیکی آن‌ها دیسکی و مسطح است تا سطح تماس بیشتری برای خنک‌کاری پسیو فراهم شود؛ با این حال، این سامانه‌ها ذاتاً برای حرکت دینامیک ساخته شده‌اند و بازدهی آن‌ها هنگام گام برداشتن بیشتر از توقف ایستا است.[2][5]

صنعت ربات‌های انسان‌نما بر اساس همین فیزیک حرکتی، استراتژی دوگانه‌ای در پیش گرفته است. اندام‌های فوقانی که نیازمند دقت بالا برای دست‌ورزی هستند و ضربات خشن نمی‌بینند، همچنان از گیربکس‌های هارمونیک سود می‌برند؛ اما مفاصل اندام تحتانی که باید شوک‌های پیاپی گام‌برداری را تحمل کنند، عموماً به درایوهای خورشیدی شبه‌مستقیم مجهز می‌شوند.[5]

مهندسان با درک مقیاس‌پذیری مجذوری اینرسی بازتابی، سرانجام پاهایی ساختند که پیش از شکستن خم می‌شوند. گذار از جعبه‌دنده‌های با نسبت تبدیل بالا به سمت شفافیت مکانیکی، ربات‌های پادار را از موجودات ظریف آزمایشگاهی به ماشین‌هایی تبدیل کرده که توانایی زیستن در میان تنش‌های فیزیکی دنیای واقعی را دارند.[2][6]
