مکانیک تعادل در ربات‌های انسان‌نما؛ چگونه ماشین‌ها روی دو پا راه می‌روند

ویدیوهای تبلیغاتی شرکت‌های رباتیک معمولاً ماشین‌هایی را نشان می‌دهند که پشتک می‌زنند، می‌دوند و از موانع می‌پرند. در نگاه اول، به نظر می‌رسد که مشکل تعادل دوپا کاملاً حل شده است. اما در پشت صحنه، مهندسان کنترل بر سر نحوه مدیریت این پایداری اختلاف نظر عمیقی دارند.

طرفداران کنترل کلاسیک معتقدند که بدون مدل‌سازی دقیق ریاضی از نیروهای وارد بر مفاصل، ربات‌ها در محیط‌های پیش‌بینی‌نشده به شدت زمین می‌خورند. در مقابل، پژوهشگران یادگیری ماشین استدلال می‌کنند که محاسبات فیزیکی بیش از حد کند هستند و ربات باید تعادل را از طریق آزمون و خطا بیاموزد.

با این حال، آنچه امروز در پیشرفته‌ترین ربات‌های انسان‌نما پیاده‌سازی شده، یک شاهکار مهندسی مکانیک و نرم‌افزار است. این سیستم‌ها برای سر پا ماندن، مجموعه‌ای از حسگرهای پیشرفته و الگوریتم‌های پیش‌بین را ترکیب می‌کنند تا بر ناپایداری ذاتی ساختار دوپا غلبه کنند.

مارک رایبرت (Marc Raibert)، بنیان‌گذار شرکت بوستون داینامیکس، درباره این پیچیدگی می‌گوید: «برای داشتن یک ربات موفق، باور من این است که باید یک طراحی کل‌نگر داشته باشید؛ جایی که نرم‌افزار، سخت‌افزار و رفتار را به طور همزمان طراحی می‌کنید.»[4]

پاندول معکوس؛ فیزیک ناپایداری دوپا

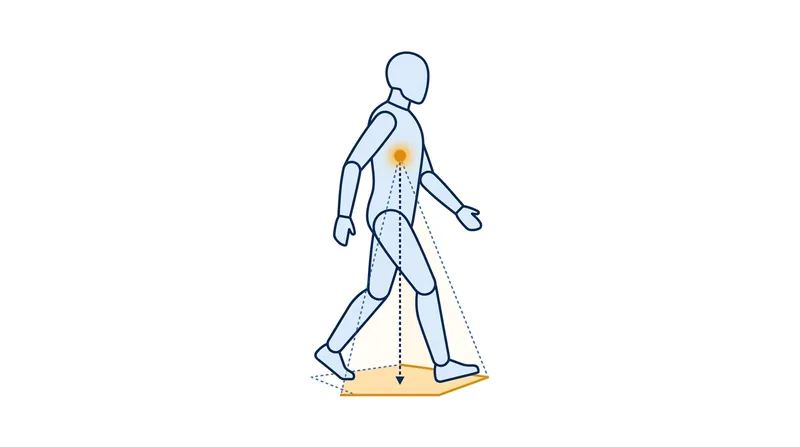

از منظر فیزیک کلاسیک، یک ربات انسان‌نما اساساً یک «پاندول معکوس» است. برخلاف خودروهای چهارچرخ یا ربات‌های سگ‌نما که مرکز جرم آن‌ها همیشه در یک سطح اتکای وسیع قرار دارد، انسان‌نماها وزن سنگین بالاتنه خود را روی یک پایه بسیار کوچک حمل می‌کنند.[6]

این ساختار ذاتاً ناپایدار است و جاذبه دائماً در تلاش است تا این توده سنگین را به سمت زمین بکشد. برای اینکه ربات سقوط نکند، مرکز جرم (Center of Mass) آن باید به طور پیوسته مدیریت شود تا تعادل کلی سیستم بر هم نخورد.

در حالت ایستاده، این مرکز باید دقیقاً در محدوده مساحت کف پاهای ربات که به آن «چندضلعی اتکا» (Support Polygon) می‌گویند، قرار گیرد. اما راه رفتن یک وضعیت ایستا نیست و با برداشتن هر گام، این مساحت اتکا به نصف کاهش می‌یابد.[6]

در واقع، راه رفتن دینامیک چیزی جز یک سری سقوط‌های کنترل‌شده نیست که در آن ربات پیش از برخورد با زمین، پای دیگر خود را در نقطه مناسب قرار می‌دهد. برای مدیریت این سقوط‌های پیوسته، مهندسان نمی‌توانند فقط به واکنش‌های لحظه‌ای تکیه کنند.

گوش میانی ماشین؛ حسگرهای اینرسی

انسان‌ها برای حفظ تعادل خود به مایع درون گوش میانی متکی هستند که شتاب و چرخش سر را تشخیص می‌دهد. در ربات‌های انسان‌نما، این وظیفه حیاتی بر عهده «واحد اندازه‌گیری اینرسی» یا حسگر IMU است.

این تراشه کوچک که معمولاً در مرکز تنه یا سر ربات نصب می‌شود، شتاب و سرعت زاویه‌ای را در سه محور فضایی اندازه‌گیری می‌کند. حسگرهای IMU مدرن می‌توانند وضعیت فضایی ربات را تا ۴۰۰ بار در ثانیه (۴۰۰ هرتز) به پردازنده مرکزی گزارش دهند.[5]

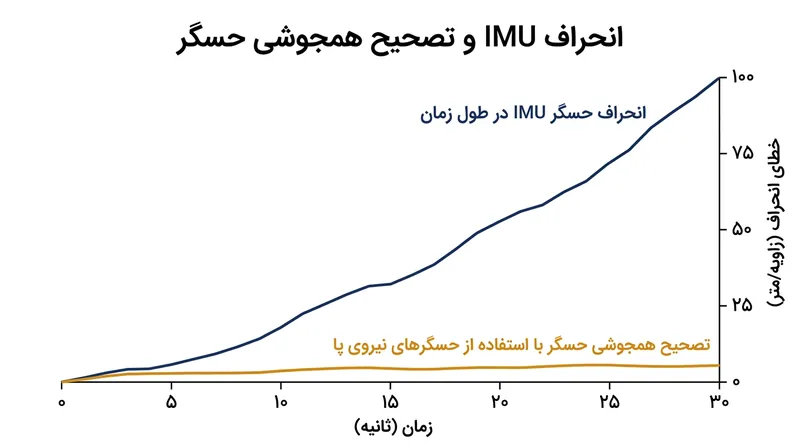

این سرعت بالا به سیستم کنترل اجازه می‌دهد تا کوچک‌ترین انحرافات از حالت تعادل را پیش از آنکه به یک سقوط غیرقابل جبران تبدیل شوند، تشخیص دهد. اما این حسگرها یک نقطه ضعف بزرگ به نام خطای رانش (Drift) دارند که باید اصلاح شود.

با گذشت زمان، خطاهای بسیار کوچک در اندازه‌گیری شتاب روی هم انباشته می‌شوند و حسگر به اشتباه تصور می‌کند که ربات در حال کج شدن است. اگر ربات فقط به داده‌های خام IMU اعتماد کند، پس از چند دقیقه به دلیل همین خطای محاسباتی به زمین خواهد خورد.

برای حل این مشکل، مهندسان از تکنیکی به نام «هم‌جوشی حسگرها» (Sensor Fusion) استفاده می‌کنند. داده‌های اینرسی با اطلاعات به دست آمده از رمزگذارها در مفاصل و حسگرهای نیرو و گشتاور در کف پاها به طور پیوسته ترکیب و اعتبارسنجی می‌شوند.

نقطه گشتاور صفر؛ مرز سقوط و ایستادگی

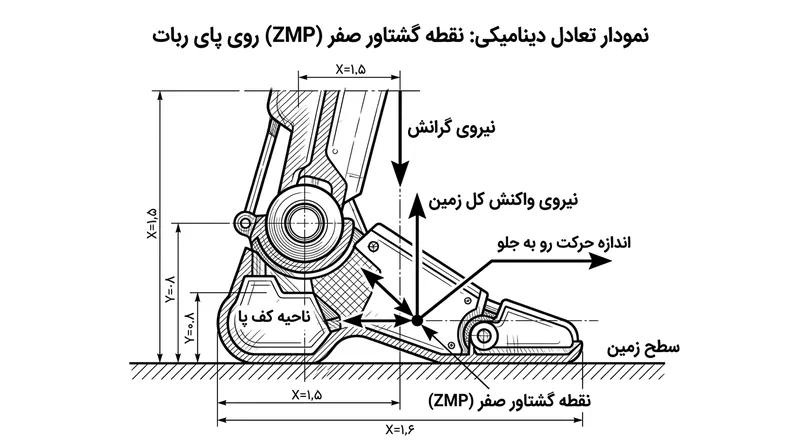

داشتن اطلاعات دقیق از وضعیت بدن تنها نیمی از معادله است؛ نیمه دیگر، دانستن این است که نیروها چگونه باید اعمال شوند. در رباتیک دوپا، یکی از مهم‌ترین مفاهیم ریاضی برای حفظ تعادل، «نقطه گشتاور صفر» یا ZMP نام دارد.[6]

نقطه ZMP نقطه‌ای فرضی روی سطح زمین است که در آن، تمام نیروهای دینامیکی ناشی از وزن و حرکت ربات با نیروی واکنش زمین در تعادل کامل قرار می‌گیرند. تا زمانی که این نقطه در داخل محدوده کف پاهای ربات باقی بماند، هیچ نیروی کج‌کننده‌ای وجود نخواهد داشت.[6]

اگر ربات بیش از حد به جلو خم شود یا با سرعت زیادی ترمز کند، نقطه ZMP به سمت لبه‌های پنجه پا حرکت می‌کند. با خروج این نقطه از چندضلعی اتکا، ربات دیگر نمی‌تواند با فشار دادن کف پا به زمین خود را نگه دارد و شروع به سقوط می‌کند.

بنابراین، وظیفه اصلی سیستم کنترل ربات این است که با تنظیم زاویه مفاصل مچ، زانو و لگن، نقطه ZMP را همواره در یک حاشیه امن نگه دارد. در ربات‌های پیشرفته، این محاسبات صدها بار در ثانیه انجام می‌شود تا پایداری دینامیکی حفظ شود.

با این حال، مفهوم ZMP محدودیت‌های خاص خود را دارد و فرض می‌کند که سطح زمین کاملاً صاف و سفت است. وقتی ربات روی سطوح نرم یا ناهموار قدم می‌گذارد، محاسبات ZMP به تنهایی برای جلوگیری از زمین خوردن کافی نیستند.

کنترل پیش‌بین؛ شبیه‌سازی آینده در لحظه

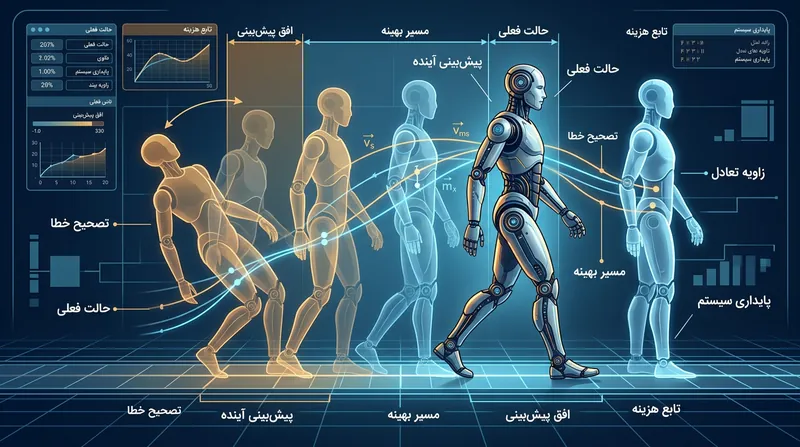

برای مقابله با محیط‌های پیچیده و حرکات سریع، ربات‌های مدرنی مانند اطلس (Atlas) با وزن ۸۰ کیلوگرم، از یک معماری قدرتمند به نام «کنترل پیش‌بین مبتنی بر مدل» (MPC) بهره می‌برند. این سیستم به جای واکنش ساده، آینده را شبیه‌سازی می‌کند.[2][4]

الگوریتم MPC یک مدل ریاضی کامل از فیزیک ربات در اختیار دارد. در هر لحظه، این الگوریتم محاسبه می‌کند که اگر ربات با همین سرعت به حرکت خود ادامه دهد، در چند دهم ثانیه آینده چه اتفاقی برای مرکز جرم و نقطه ZMP خواهد افتاد.[3]

اگر شبیه‌سازی نشان دهد که ربات در آستانه از دست دادن تعادل است، MPC بلافاصله مجموعه‌ای از اقدامات اصلاحی ممکن را بررسی می‌کند. این سیستم بهینه‌ترین واکنش را انتخاب کرده و دستورات لازم را پیش از وقوع بحران به موتورها ارسال می‌کند.

قدرت واقعی MPC در توانایی آن برای مدیریت محدودیت‌های چندگانه فیزیکی است. این الگوریتم به طور همزمان مراقب است که موتورها از حداکثر توان خود فراتر نروند، کف پاها روی زمین نلغزند و مفاصل به محدودیت‌های حرکتی خود نرسند.

با این حال، مدل‌سازی دقیق تمام ۲۸ مفصل هیدرولیک یا الکتریکی یک ربات انسان‌نما در زمان بلادرنگ بسیار دشوار است. به همین دلیل، مهندسان معمولاً از مدل‌های ساده‌شده‌ای مانند مدل جرم متمرکز استفاده می‌کنند تا سرعت محاسبات بهینه‌سازی را افزایش دهند.

کنترل کل بدن؛ هماهنگی دست‌ها و پاها

وقتی الگوریتم پیش‌بین تصمیم می‌گیرد که چه نیرویی باید به زمین وارد شود، این تصمیم باید به حرکات فیزیکی تبدیل شود. این وظیفه بر عهده لایه دیگری از نرم‌افزار به نام «کنترل کل بدن» (Whole-Body Control) است که گشتاور دقیق هر موتور را تعیین می‌کند.[1]

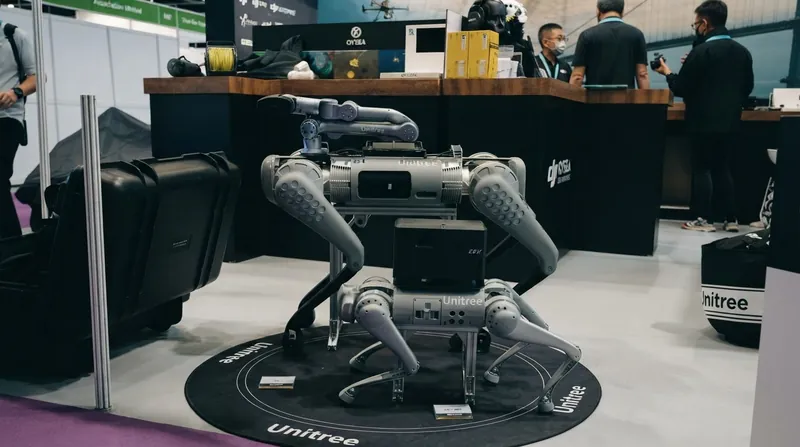

یکی از جذاب‌ترین ویژگی‌های کنترل کل بدن، توانایی آن در استفاده از تمام اعضای ربات برای حفظ تعادل است. اگر یک انسان را از پشت هل بدهید، او فقط پاهای خود را جابه‌جا نمی‌کند؛ بلکه دست‌هایش را به جلو پرتاب می‌کند تا مرکز ثقل خود را تغییر دهد.

ربات‌های انسان‌نمای پیشرفته نیز دقیقاً همین کار را انجام می‌دهند. اگر اختلال وارد شده به قدری شدید باشد که مچ پا نتواند آن را جبران کند، سیستم کنترل به سرعت دست‌های سنگین ربات را به عنوان وزنه‌های تعادل به حرکت درمی‌آورد.

در شرایط بحرانی‌تر، زمانی که تغییر زاویه مفاصل بالاتنه کافی نیست، سیستم از «استراتژی گام‌برداری» استفاده می‌کند. ربات به سرعت یک قدم به جلو یا عقب برمی‌دارد تا چندضلعی اتکای خود را در زیر مرکز جرم جدید قرار دهد و از سقوط جلوگیری کند.

گذر به سطوح ناهموار و چالش‌های ادراک

با وجود پیشرفت‌های چشمگیر در الگوریتم‌های کنترل، راه رفتن روی سطوح کاملاً مسطح آزمایشگاهی با حرکت در دنیای واقعی تفاوت زیادی دارد. در محیط‌های طبیعی مانند پله‌های تخریب‌شده، ربات نمی‌تواند صرفاً به فرض‌های ساده‌سازی شده مدل‌های ریاضی خود اعتماد کند.

در این شرایط، سیستم‌های بینایی ماشین مانند دوربین‌های عمق‌سنج و لایدار (LiDAR) وارد عمل می‌شوند. این حسگرها می‌توانند تا ۱۵ فریم در ثانیه ابر نقاط (Point Cloud) تولید کنند و یک نقشه سه‌بعدی دقیق از محیط اطراف ربات بسازند.

الگوریتم‌های کنترل پیش‌بین، محل دقیق قرارگیری پاها را بر اساس این پستی و بلندی‌های زمین تنظیم می‌کنند. اما یکی از چالش‌های فعلی، تاخیر محاسباتی در پردازش داده‌های بینایی و ادغام آن‌ها با معادلات پیچیده دینامیکی در زمان واقعی است.

در سال ۲۰۲۶، ترکیب کنترل پیش‌بین با یادگیری تقویتی به یکی از داغ‌ترین حوزه‌های پژوهشی در دانشگاه‌هایی مانند کلتک (Caltech) تبدیل شده است. در این رویکرد ترکیبی، شبکه‌های عصبی به ربات کمک می‌کنند تا در برابر اختلالات غیرمنتظره، واکنش‌های سریع‌تری نشان دهد.

در نهایت، هماهنگی میان حسگرهای اینرسی، محاسبات ZMP و پیش‌بینی‌های MPC همان چیزی است که به ماشین‌های فلزی سنگین اجازه می‌دهد تا با ظرافتی شبیه به انسان حرکت کنند. دستیابی به پایداری کامل، راه را برای حضور گسترده این ربات‌ها در دنیای واقعی هموار خواهد کرد.
