دوراهی سیستم‌های حلقه-باز و حلقه-بسته: چرا استپر موتورها ساده‌ترند، اما سروو موتورها دقت را تضمین می‌کنند؟

لحظه سرنوشت‌ساز در هر حرکت رباتیک، درست چند میلی‌ثانیه پس از ارسال پالس ولتاژ از سوی کنترلر به موتور رخ می‌دهد. در آن کسر از ثانیه، سیستم یا باید کورکورانه اعتماد کند که سخت‌افزار فیزیکی فرمان را اجرا کرده است، یا باید برای تایید موقعیت جدید، داده‌های یک سنسور را بخواند. همین مرحله تایید است که سیستم‌های حلقه-باز را از حلقه-بسته جدا می‌کند و تعیین می‌کند که قیمت یک دستگاه ۳۰۰ دلار باشد یا ۳۰,۰۰۰ دلار.[2]

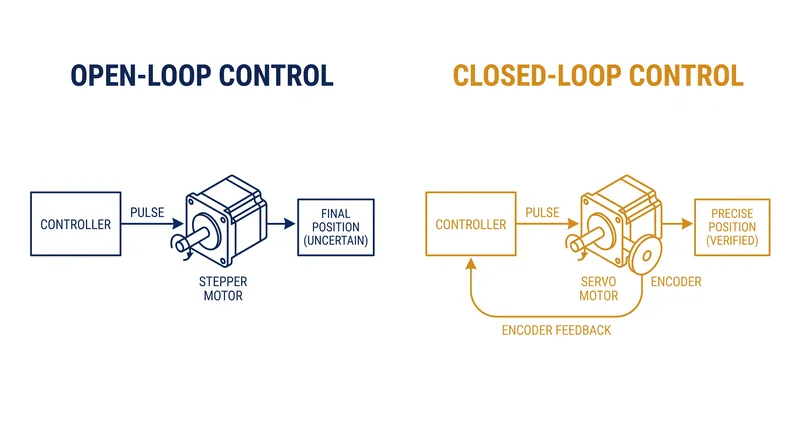

در سطح سخت‌افزار، این دوراهی در قالب دو عملگر غالب در رباتیک مدرن تجلی می‌یابد: استپر موتور و سروو موتور. اگرچه هر دو جریان الکتریکی را به نیروی چرخشی تبدیل می‌کنند، اما معماری داخلی و فلسفه کنترلی آن‌ها کاملاً در تضاد با یکدیگر است. استپر موتورها فرض را بر این می‌گذارند که دنیای فیزیکی دقیقاً با دستورالعمل‌های دیجیتال آن‌ها مطابقت دارد. اما سروو موتورها با این پیش‌فرض کار می‌کنند که دنیای فیزیکی پر از خطاهایی است که باید دائماً اصلاح شوند.[1][3]

یک استپر موتور استاندارد بر اساس طرح کنترل حلقه-باز کار می‌کند. در داخل محفظه آن، یک روتور مرکزی پوشیده از آهنرباهای دائمی قرار دارد که توسط مجموعه‌ای از سیم‌پیچ‌های الکترومغناطیسی احاطه شده است. با برق‌دار کردن این سیم‌پیچ‌ها در یک توالی مشخص، کنترلر روتور را در گام‌های مجزا و قابل پیش‌بینی به جلو می‌کشد.[5]

بیشتر استپرهای صنعتی یک چرخش کامل را به ۲۰۰ گام مجزا تقسیم می‌کنند؛ به این معنی که هر پالس الکتریکی، شفت را دقیقاً ۱٫۸ درجه می‌چرخاند. از آنجا که کنترلر دقیقاً می‌داند چه تعداد پالس ارسال کرده است، موقعیت موتور را صرفاً با شمارش آن‌ها محاسبه می‌کند. هیچ سنسوری وجود ندارد که تایید کند شفت واقعاً حرکت کرده است یا خیر.[7]

شرکت Anaheim Automation در یک بررسی فنی در سال ۲۰۲۴ خاطرنشان می‌کند: «استپر موتورها برای کاربردهایی که در سرعت‌های پایین به گشتاور نگه‌دارنده بالایی نیاز دارند، فوق‌العاده‌اند.» وقتی سیم‌پیچ‌ها بدون دریافت پالس حرکتی همچنان برق‌دار می‌مانند، میدان مغناطیسی روتور را محکم در جای خود قفل می‌کند و بدون نیاز به مکانیزم‌های پیچیده ترمز، مقاومت عظیمی در برابر نیروهای خارجی ایجاد می‌کند.[7]

نقطه ضعف این معماری حلقه-باز درست در لحظه‌ای آشکار می‌شود که موتور با یک مانع فیزیکی غیرمنتظره برخورد کند. اگر نازل یک پرینتر سه‌بعدی به یک لایه پلاستیکی تاب‌خورده گیر کند، کنترلر با این تصور که موتور در حال پیشروی است، همچنان به ارسال پالس‌ها ادامه می‌دهد. موتور که از نظر فیزیکی گیر کرده است، این گام‌ها را از دست می‌دهد. از آنجا که هیچ حلقه بازخوردی وجود ندارد، کنترلر کاملاً از این مغایرت بی‌خبر می‌ماند و در نتیجه، بقیه یک پرینت ۱۴ ساعته، دو اینچ متمایل به چپ نسبت به هدف اصلی اکسترود می‌شود.[1][5]

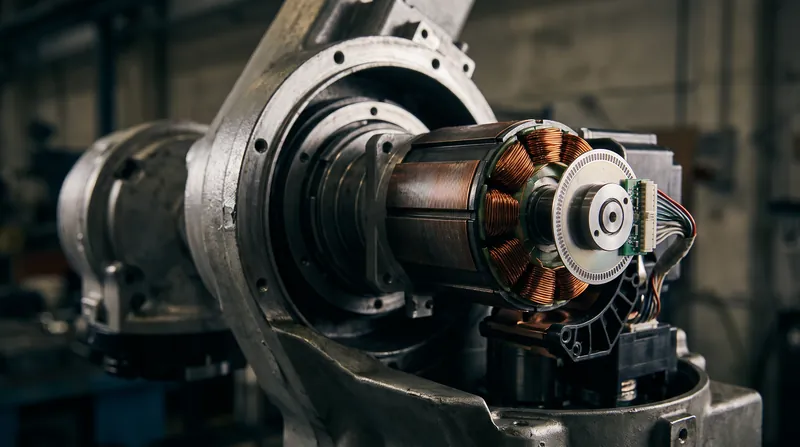

سروو موتورها با استفاده از یک سیستم کنترل حلقه-بسته، این نقطه کور را از بین می‌برند. یک سروو با نوع خاصی از الکترومغناطیس داخلی تعریف نمی‌شود—می‌تواند یک موتور DC جاروبک‌دار یا یک موتور AC بدون جاروبک باشد—بلکه وجه تمایز آن، وجود یک انکودر متصل به شفت پشتی آن است.[3][6]

این انکودر به عنوان چشم‌های سیستم عمل می‌کند. همزمان با چرخش موتور، انکودر هزاران علامت فیزیکی میکروسکوپی را در هر دور می‌خواند و جریان پیوسته‌ای از داده‌های دقیق موقعیتی را به کنترلر بازمی‌گرداند. شرکت MathWorks در مستندات سیستم‌های کنترلی خود توضیح می‌دهد: «یک کنترلر حلقه-بسته، خطای بین مقادیر مطلوب و واقعی را محاسبه کرده و آن را به حداقل می‌رساند.»[4]

اگر یک بازوی رباتیک مجهز به سروو با مقاومت غیرمنتظره‌ای روبرو شود، انکودر فوراً تشخیص می‌دهد که شفت به زاویه هدف نرسیده است. الگوریتم تناسبی-انتگرال‌گیر-مشتق‌گیر (PID) کنترلر، تفاوت دقیق—یعنی خطا—را محاسبه کرده و بلافاصله جریان را به شدت افزایش می‌دهد تا موتور را با زور از مانع عبور دهد، تا زمانی که انکودر تایید کند موقعیت هدف به دست آمده است.[2][4]

این قطعیت مطلق، بهای محاسباتی و مالی سنگینی به همراه دارد. یک سیستم سروو برای پردازش بازخورد پرسرعت انکودر، به یک درایو آمپلی‌فایر اختصاصی نیاز دارد که اغلب موقعیت را ۱۰,۰۰۰ بار در ثانیه می‌خواند. مهندسان باید حلقه PID را برای هر بار مکانیکی خاص به صورت دستی تنظیم کنند؛ اگر این تنظیم بیش از حد تهاجمی باشد، موتور از هدف خود رد شده و به شدت نوسان خواهد کرد.[3][5]

علاوه بر این، سروو موتورها برای کاملاً بی‌حرکت ماندن با مشکل مواجه‌اند. از آنجا که سیستم حلقه-بسته دائماً در حال خواندن انکودر و اصلاح انحرافات میکروسکوپی است، یک سرووی ثابت اغلب پدیده‌ای به نام «هانتینگ» یا «دیترینگ» را از خود نشان می‌دهد؛ یک لرزش با فرکانس بالا و صدای وزوز قابل شنیدن، چرا که موتور برای حفظ موقعیت خود به سرعت روی یک خط انکودر به عقب و جلو پرش می‌کند.[1][6]

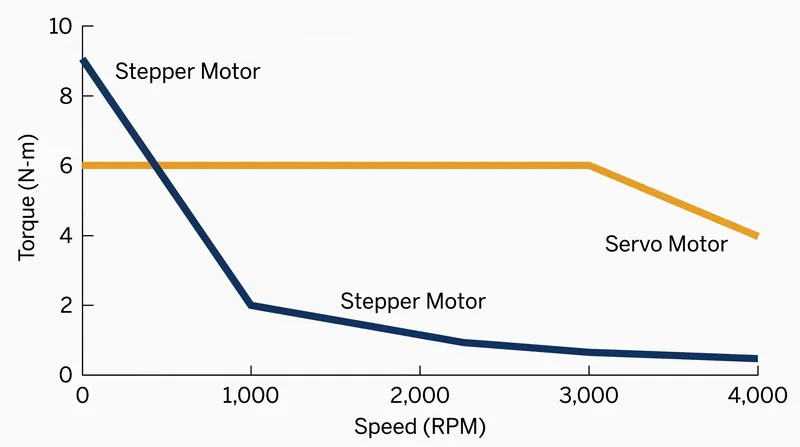

منحنی‌های ارائه گشتاور در این دو فناوری نیز کاربردهای صنعتی آن‌ها را دیکته می‌کند. یک استپر موتور NEMA 23 حداکثر گشتاور خود را در دور موتور صفر ارائه می‌دهد که آن را برای ثابت نگه‌داشتن بارها ایده‌آل می‌سازد، اما خروجی گشتاور آن با نزدیک شدن به سرعت ۱,۰۰۰ دور در دقیقه، تا ۸۰ درصد افت می‌کند.[7]

در مقابل، یک سروو موتور صنعتی استاندارد ۴۰۰ واتی، منحنی گشتاور کاملاً صافی را از صفر تا سرعت نامی خود حفظ می‌کند که اغلب از ۳,۰۰۰ دور در دقیقه فراتر می‌رود. این ویژگی، سرووها را به انتخابی الزامی برای ماشین‌های پرسرعت پیک اند پلیس، مراکز فرز CNC و پاهای رباتیک دینامیکی تبدیل می‌کند که به شتاب انفجاری نیاز دارند.[3][6]

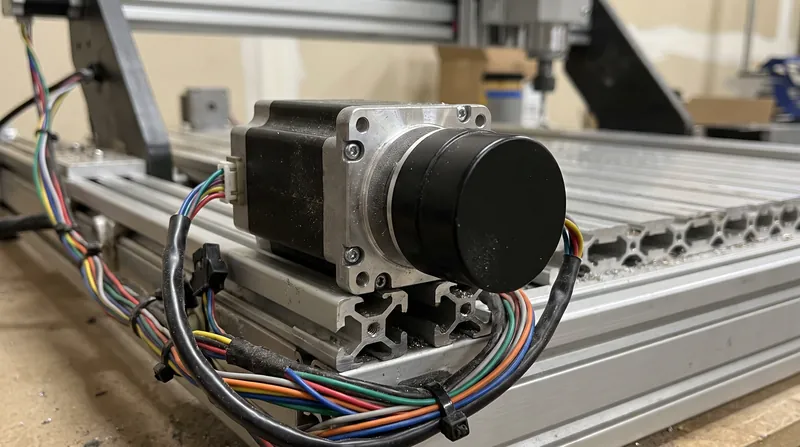

در سال ۲۰۲۵، مرز سفت و سخت بین این دو فناوری با تجاری‌سازی گسترده استپرهای حلقه-بسته شروع به محو شدن کرد. تولیدکنندگان با اتصال یک انکودر با وضوح بالا به پشت یک استپر موتور سنتی ۱٫۸ درجه‌ای، یک عملگر هیبریدی خلق کردند.[8]

این موتورهای هیبریدی در طول حرکت عادی به عنوان استپرهای حلقه-باز استاندارد عمل می‌کنند، اما اگر انکودر به دلیل برخورد یا اضافه‌بار، یک گام از دست رفته را تشخیص دهد، کنترلر فوراً به حالت حلقه-بسته سوئیچ کرده و برای بازیابی موقعیت از دست رفته، جریان اضافی تزریق می‌کند. شرکت Source Robotics این معماری را به عنوان یک حد وسط برجسته می‌کند که گشتاور در سرعت پایین و سکون یک استپر را در کنار تضمین‌های بازیابی خطای یک سروو ارائه می‌دهد.[8]

تصمیم مهندسی بین این معماری‌ها به ندرت به این موضوع ختم می‌شود که کدام موتور از نظر عینی برتر است. این محاسبه کاملاً بر پایه پیامدهای مالی یک خرابی مکانیکی استوار است. اگر یک گام از دست رفته، یک قطعه پلاستیکی ۲ دلاری را خراب کند، استپر حلقه-باز همچنان استاندارد بلامنازع است. اما اگر یک گام از دست رفته، تیغ جراحی را وارد بافت اشتباهی کند، سرووی حلقه-بسته تنها انتخاب قابل قبول خواهد بود.[1][2][9]
