مهندسی آلیاژ نانوساختاری جدید: غلبه بر شکنندگی ناشی از سرما برای ماموریت‌های اعماق فضا و اقیانوس

برای آنکه فضاپیماها در خلأ یخبندان اعماق فضا دوام بیاورند یا زیردریایی‌های پژوهشی فشارهای خردکننده ژرفای اقیانوس را تاب بیاورند، فلزات ساختاری آن‌ها در مواجهه با سرمای شدید باید تاب تغییر شکل پلاستیک داشته باشند و نشکنند. این ضرورت بنیادی دهه‌ها مهندسان را به مصالحه وادار کرده است؛ زیرا آلیاژهای سنتی وقتی در دماهای فوق‌پایین استحکام می‌گیرند، هم‌زمان توانایی تغییر شکل مکانیکی را از دست می‌دهند. حالا یک آلیاژ نانوساختار جدید این محدودیت دیرینه را کاملاً دور زده است.[1][4]

پژوهشگران دانشگاه پلی‌تکنیک هنگ‌کنگ (PolyU) موفق به ساخت آلیاژی از چند عنصر اصلی شده‌اند که در دمای نیتروژن مایع، رکوردهای تازه‌ای در استحکام و شکل‌پذیری بر جای گذاشته است. این تیم با دستکاری هندسه سطحی ذرات در مقیاس نانو، ماده‌ای پدید آورده که تحت تنش در شرایط برودتی، عملاً سخت‌تر و مقاوم‌تر می‌شود.[1][4]

نقطه ضعفی که این آلیاژ برطرف می‌کند، پدیده موسوم به «تردی سرمایشی» یا شکنندگی در سرماست؛ چالشی که بیش از یک قرن گریبان‌گیر علم متالورژی بوده است. وقتی فلزات معمولی تا دماهایی نزدیک به منفی ۱۹۶ درجه سلسیوس سرد می‌شوند، شبکه‌های اتمی درونی آن‌ها سفت شده و جابه‌جایی‌های ریزساختاری (نابه‌جایی‌ها) درون ساختار قفل می‌شوند.[1][3]

بدون توانایی حرکت این نابه‌جایی‌های میکروسکوپی، فلز قادر نخواهد بود انرژی مکانیکی را از طریق تغییر شکل موم‌سان جذب کند. بنابراین ماده به جای فرورفتگی یا کشیدگی تحت بار سنگین، به ناگاه خرد می‌شود. همین سازوکار شکست ترد در دمای پایین بود که نقش معروفی در فاجعه غرق شدن کشتی تایتانیک ایفا کرد و تا به امروز گلوگاه اصلی سامانه‌های هوافضا و ابررساناها باقی مانده است.[1][4]

برای غلبه بر این پدیده، تیم پژوهشی به سرپرستی زیبین چن، استادیار دانشکده مهندسی صنایع و سیستم‌ها، رویکرد فصل‌مشترک‌هایی با انحنای منفی را به کار گرفتند. آن‌ها به جای اتکا به یک فلز پایه اصلی، آلیاژی متشکل از نیکل، کبالت، کروم، آلومینیوم و تانتالوم سنتز کردند.[1][2]

پژوهشگران در این ترکیب مهندسی‌شده، مرزهای بین فازهای بلوری مختلف را در مقیاس نانو بازطراحی کردند. آن‌ها با فرم‌دهی به این فصل‌مشترک‌ها با هندسه انحنای منفی، ساختارهای درونی ایجاد کردند که می‌توانند فشارهای سهمگین را تحمل کنند و هم‌زمان به لایه‌های اتمی اجازه دهند بدون آغاز ترک‌خوردگی، روی یکدیگر بلغزند.[1][4]

مطالعه هم‌راستایی که در ژوئیه ۲۰۲۶ توسط همین گروه منتشر شد، معماری سلسله‌مراتبی از نظم‌یافتگی‌های نانومتری را در ساختار آلیاژ به نمایش گذاشت. این ساختار، بی‌نظمی‌های موضعی شیمیایی با تغییر شکل‌های شدید و رسوبات هم‌خوان را در سراسر ریزساختار فوق‌ریز ماده توزیع می‌کند و سبب افزایش گام‌به‌گام انرژی کرنش کشسان می‌شود.[1][5]

با اعمال تنش و تغییر شکل ماده، این ساختارهای سلسله‌مراتبی به عنوان مولدهای پیاپی نابه‌جایی عمل می‌کنند. پژوهشگران در ژورنال نیچر کامیونیکیشنز در توصیف اینکه چگونه ماده با کشیده شدن مستحکم‌تر می‌شود، نوشتند: «این معماری‌های نانویی به‌طور هم‌زمان نقش تولیدکننده نابه‌جایی، تسهیل‌کننده کرنش‌سختی و عوامل استحکام‌بخش ساختار را ایفا می‌کنند».[5]

عملکرد بی‌سابقه در دماهای برودتی

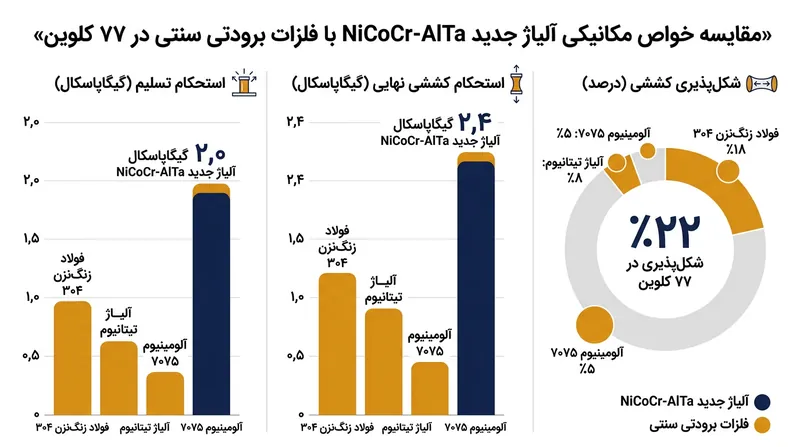

خواص مکانیکی حاصل از این روش، معیار و افق تازه‌ای در حوزه مواد برودتی ثبت کرده است. آلیاژ با نظم سلسله‌مراتبی نانو هنگام آزمایش در دمای نیتروژن مایع (۷۷ کلوین)، استحکام تسلیم تقریبی ۲.۰ گیگاپاسکال و استحکام کششی نهایی ۲.۴ گیگاپاسکال را ثبت کرد.[1][5]

نکته حیاتی اینجاست که این استحکام عظیم به بهای فدا شدن چقرمگی و ایجاد شکنندگی حاصل نشده است. این ماده انعطاف‌پذیری کششی یکنواخت ۲۲ درصدی خود را حفظ کرد؛ رقمی که به آن امکان می‌دهد قبل از شکست به طرز چشمگیری کش بیاید و عملکردی فراتر از آلیاژهای ریخته‌گری مرسوم و مواد پیشرفته گزارش‌شده پیشین ارائه دهد.[1][5]

گونه دیگری از این آلیاژ که از روش فصل‌مشترک با انحنای منفی بهره می‌برد، به استحکام تسلیم ۱.۳۰ گیگاپاسکال به همراه شکل‌پذیری کششی فوق‌العاده ۵۰ درصدی دست یافت. همچنین چقرمگی شکست آن به حدود ۲۱۳ مگاپاسکال در جذر متر رسید که نشان‌دهنده تاب‌آوری بی‌نظیر آن در برابر آسیب‌های ساختاری است.[1][4]

گذشته از عملکرد خام آزمایشگاهی، این آلیاژ با در نظر گرفتن مقیاس‌پذیری تولید صنعتی مهندسی شده است. پژوهشگران توانستند این ماده را با فناوری ساخت افزایشی (چاپ سه‌بعدی) به همراه عملیات پس‌پردازش ویژه برای تثبیت معماری نانویی با موفقیت تولید کنند.[1][2]

تولید این آلیاژ از طریق روش‌های متالورژی سنتی نیز میسر است. تیم نشان داد که مراحل استاندارد ذوب، نورد و پیرسازی کوتاه‌مدت صنعتی برای دستیابی به ساختارهای نانومقیاس کفایت می‌کند و نیازی به تجهیزات کاملاً جدید تولیدی نیست.[1][4]

مقیاس‌پذیری تولید برای محیط‌های خشن

امکان بهره‌گیری از خطوط تولید موجود، مسیری هموار برای صنعتی‌سازی در مقیاس وسیع فراهم می‌سازد. تیم پژوهشی اکنون در حال آماده‌سازی تست‌های نمونه‌های بزرگ صنعتی است تا از نمونه‌های کوچک آزمایشگاهی فراتر رود.[1][4]

به گفته محققان، هدف این است که قطعات بزرگ‌تر طی پنج سال آینده برای ورود به بازار تجاری تأیید اعتبار شوند. در صورت موفقیت، این ماده می‌تواند شیوه طراحی تجهیزات محیط‌های فرین را دگرگون کند و وزن ناشی از سازه‌های تقویتی برای محافظت از فلزات شکننده را حذف نماید.[1][4]

کاوشگرهای اعماق فضا که در خلأ منجمدکننده منظومه شمسی کار می‌کنند، نیازمند موادی هستند که ضربات ریزشهاب‌سنگ‌ها را بدون متلاشی شدن تاب بیاورند. به همین ترتیب، کاوشگرهای زیرسطحی ژرفای دریا نیز با فشارهای هیدرواستاتیک هولناک در آب‌های نزدیک به نقطه انجماد روبرو هستند که حفظ یکپارچگی ساختاری را برای آلیاژهای رایج دشوار می‌کند.[1][2]

ویژگی‌های این آلیاژ برای صنایع زمینی نیز بسیار کاربردی است. زیرساخت‌های انرژی پاک نظیر مخازن ذخیره‌سازی هیدروژن مایع و سامانه‌های پیشرفته ابررساناها، وابستگی شدیدی به موادی دارند که در دماهای برودتی پایدار و چقرمه بمانند.[2][4]

اگرچه نتایج آزمایشگاهی کم‌نظیر است، عبور از آزمایش‌های کنترل‌شده به سمت کاربری‌های عملی متغیرهای تازه‌ای را وارد معادله می‌کند. فاز بعدی پژوهش‌ها باید مشخص کند که این فصل‌مشترک‌های نانومقیاس در برابر تابش‌های پرانرژی و مداوم کیهانی یا شوری خورنده اعماق اقیانوس طی دهه‌ها استفاده پیوسته چه واکنشی نشان خواهند داد.[1][3]
