لایه وارونگی: ولتاژ گیت چگونه کانال رسانا را در ماسفت شکل می‌دهد؟

پردازنده یک گوشی هوشمند مدرن تقریبا حاوی ۱۵ میلیارد ترانزیستور است؛ آرایه‌ای چنان متراکم که اگر هر کدام به اندازه یک دانه شن بودند، یک استخر المپیک را پر می‌کردند. با این حال، تک‌تک این کلیدهای میکروسکوپی به سازوکار فیزیکی وابسته‌اند که در فضایی به ضخامت تنها ۲ تا ۵ نانومتر رخ می‌دهد: لایه وارونگی. این ورقه گذرا از الکترون‌ها، پل بنیادینی است که اجازه می‌دهد جریان عبور کند و یک قطعه سیلیکون ثابت را به یک موتور محاسباتی پویا تبدیل می‌کند.[6]

ترانزیستور اثر میدان نیمه‌رسانای اکسید-فلز (MOSFET) پایه و اساس منطق دیجیتال است. عملکرد آن کاملا به توانایی تغییر سریع یک ناحیه کوچک از سیلیکون از عایق الکتریکی به رسانا و برعکس، آن هم میلیاردها بار در ثانیه، بستگی دارد. این گذار یک تغییر شیمیایی نیست، بلکه یک تغییر الکترواستاتیک است که با اعمال یک ولتاژ گیت دقیق هدایت می‌شود.[1][6]

برای درک چگونگی شکل‌گیری این کانال، باید به سطح نیمه‌رسانا نگاه کرد. یک ماسفت استاندارد کانال n با یک زیرلایه از سیلیکون نوع p آغاز می‌شود. در سیلیکون نوع p، حامل‌های بار اکثریت «حفره‌ها» هستند؛ یعنی نواحی فاقد الکترون که بار مثبت خالص را حمل می‌کنند. در حالت استراحت و با اعمال ولتاژ صفر، این زیرلایه به عنوان یک عایق عمل کرده و از هدایت الکتریسیته بین پایانه‌های سورس و درین ترانزیستور جلوگیری می‌کند.[5]

این دگرگونی از گیت آغاز می‌شود که توسط یک لایه عایق فوق‌العاده نازک، که به طور سنتی دی‌اکسید سیلیکون است، از زیرلایه سیلیکونی جدا شده است. هنگامی که یک ولتاژ مثبت به گیت فلزی اعمال می‌شود، میدان الکتریکی ایجاد می‌کند که به درون این لایه اکسید و سیلیکون زیرین نفوذ کرده و زنجیره‌ای از تغییرات الکترواستاتیک را آغاز می‌کند.

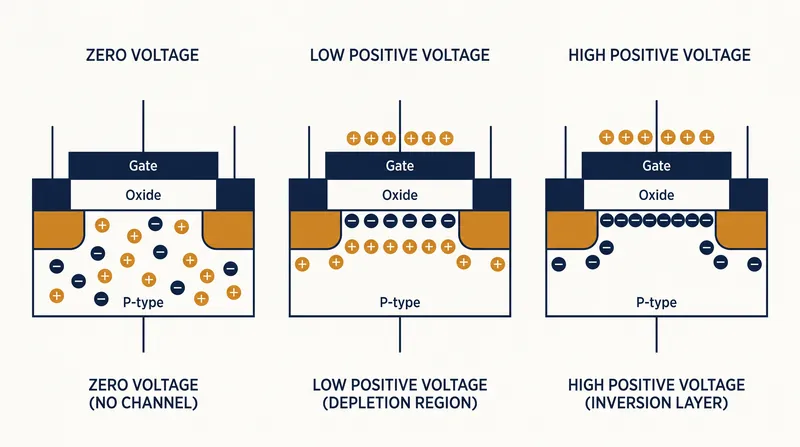

از آنجا که بارهای همنام یکدیگر را دفع می‌کنند، میدان الکتریکی مثبت، حفره‌های دارای بار مثبت را از سطح سیلیکون دور کرده و آن‌ها را به عمق زیرلایه می‌راند. این امر چیزی را ایجاد می‌کند که فیزیکدانان آن را «ناحیه تخلیه» می‌نامند؛ منطقه‌ای که از حامل‌های اکثریت خود تهی شده و یون‌های پذیرنده با بار منفی را که در شبکه بلوری ثابت هستند، بر جای می‌گذارد. در این مرحله، ناحیه کاملا فاقد حامل‌های بار متحرک است، به این معنی که هیچ جریانی نمی‌تواند از آن عبور کند.[1]

تغییر فاز بحرانی زمانی رخ می‌دهد که ولتاژ گیت بیشتر افزایش یابد و از یک آستانه مشخص به نام ولتاژ آستانه عبور کند. با افزایش ولتاژ، پتانسیل مثبت در گیت به قدری قوی می‌شود که حامل‌های اقلیت (الکترون‌ها) را از نواحی به شدت دوپ‌شده سورس و درین جذب کرده و آن‌ها را به سمت سطح سیلیکون، درست در زیر لایه اکسید، می‌کشد.[2][4]

این تجمع الکترون‌ها، ماهیت الکتریکی سطح را به طور بنیادین تغییر می‌دهد. این ناحیه که در ابتدا نوع p بود و حفره‌ها در آن غالب بودند، اکنون به نوع n «وارونه» شده و الکترون‌ها در آن غالب هستند. این ورقه ۱ تا ۲ نانومتری از الکترون‌ها، همان لایه وارونگی است. این لایه یک پل پیوسته و بسیار رسانا بین سورس و درین تشکیل می‌دهد و اجازه می‌دهد جریان آزادانه عبور کند.[2]

کارایی این کانال رسانا توسط میزان سهولت حرکت الکترون‌ها در آن تعیین می‌شود؛ ویژگی‌ای که به عنوان تحرک‌پذیری حامل شناخته می‌شود. درک این اصول عملکردی برای کوچک‌سازی ابعاد قطعات بسیار مهم است. با این حال، الکترون‌ها در لایه وارونگی بدون مانع حرکت نمی‌کنند؛ آن‌ها در یک چاه کوانتومی بسیار باریک در برابر رابط ناهموار سیلیکون-اکسید محبوس شده‌اند.[2]

این حبس‌شدگی منجر به پراکندگی قابل‌توجهی می‌شود که تحرک‌پذیری الکترون‌ها را کاهش می‌دهد. اندازه‌گیری‌های منتشر شده در IEEE Transactions on Electron Devices این پدیده را در محدوده دمایی ۶۰ تا ۳۰۰ کلوین بررسی کرده‌اند. پژوهشگران دریافتند که در دماهای پایین‌تر، مانند ۶۰ کلوین، تحرک‌پذیری در درجه اول توسط پراکندگی زبری سطح محدود می‌شود؛ یعنی نقص‌های فیزیکی در مرز بین سیلیکون و اکسید.[3]

با افزایش دما به سمت دمای اتاق (۳۰۰ کلوین)، سازوکار متفاوتی غالب می‌شود. پراکندگی فونون - یعنی برهم‌کنش الکترون‌ها با ارتعاشات حرارتی شبکه بلوری سیلیکون - به عامل محدودکننده اصلی تبدیل می‌شود. این تداخل حرارتی باعث می‌شود تحرک‌پذیری الکترون در لایه وارونگی به میزان قابل‌توجهی کاهش یابد و اغلب در دمای اتاق به اوج خود در حدود ۶۰۰ سانتی‌متر مربع بر ولت-ثانیه می‌رسد که به طور چشمگیری کمتر از تحرک‌پذیری سیلیکون توده‌ای یعنی ۱۴۰۰ سانتی‌متر مربع بر ولت-ثانیه است.[3][6]

رابطه ریاضی حاکم بر بار در این لایه برای مهندسی قطعات بنیادین است. چگالی بار لایه وارونگی به عنوان حاصل‌ضرب ظرفیت خازنی اکسید و تفاوت بین ولتاژ گیت اعمال‌شده و ولتاژ آستانه تعریف می‌شود. این رابطه خطی نشان می‌دهد که ولتاژ گیت بالاتر باید به طور متناسب کانال رساناتری ایجاد کند.

در پیاده‌سازی‌های عملی، این خطی بودن نظری در میدان‌های بالا در هم می‌شکند. هنگامی که ولتاژ گیت بیش از حد بالا می‌رود، الکترون‌ها چنان محکم به رابط اکسید کشیده می‌شوند که پراکندگی زبری سطح تشدید شده و باعث افت بیشتر تحرک‌پذیری می‌شود. مهندسان باید ولتاژ گیت را با دقت متعادل کنند تا چگالی بار را به حداکثر برسانند، بدون آنکه تحرک‌پذیری حامل‌ها را بیش از حد قربانی کنند.[4]

ابعاد فیزیکی قطعه نیز رفتار لایه وارونگی را دیکته می‌کند. در دهه ۱۹۹۰، با کوچک شدن ترانزیستورها برای پیروی از قانون مور، ضخامت اکسید گیت به کمتر از ۵ نانومتر کاهش یافت تا کنترل الکترواستاتیک قوی روی کانال حفظ شود. با این حال، در این مقیاس‌های میکروسکوپی، تونل‌زنی مکانیک کوانتومی به الکترون‌ها اجازه می‌دهد مستقیما از طریق اکسید نشت کنند که باعث اتلاف توان و تولید گرمای اضافی می‌شود.[6]

برای مقابله با این مشکل، صنعت نیمه‌رسانا از دی‌اکسید سیلیکون خالص فاصله گرفت و در سال ۲۰۰۷ دی‌الکتریک‌های high-k را معرفی کرد. این مواد پیشرفته همان جفت‌شدگی خازنی - و در نتیجه همان توانایی تشکیل یک لایه وارونگی قوی - را فراهم می‌کنند، در حالی که از نظر فیزیکی به اندازه کافی ضخیم باقی می‌مانند تا از تونل‌زنی کوانتومی جلوگیری کنند. این پیشرفت در علم مواد برای حفظ عملکرد لایه وارونگی در پردازنده‌های مدرن ضروری بود.[6]

از آنجا که این متون ترکیبی از مواد مرجع فنی و مدل‌های فیزیکی هستند، هیچ پژوهشگر خاصی به طور مستقیم در این اسناد نقل قول نشده است. مستندات فنی ارائه‌شده توسط موسسات یادشده، صرفا بر مدل‌های ریاضی قطعه تمرکز دارند و برای توصیف پدیده‌های الکترواستاتیک حاکم بر رفتار ترانزیستور، به داده‌های تجربی و معادلات تثبیت‌شده تکیه می‌کنند.[1][6]

امروزه، چالش کنترل لایه وارونگی باعث پذیرش معماری‌های نوین ترانزیستورهای سه‌بعدی شده است. ترانزیستورهای FinFET که در سال ۲۰۱۲ معرفی شدند، الکترود گیت را در سه طرف یک باله سیلیکونی می‌پیچند و کنترل الکترواستاتیک بسیار محکم‌تری را نسبت به طراحی مسطح سنتی روی کانال فراهم می‌کنند. این امر تضمین می‌کند که لایه وارونگی به طور یکنواخت شکل می‌گیرد و با حذف ولتاژ گیت کاملا خاموش می‌شود.[4][6]

با نگاه به آینده، صنعت در حال گذار به ترانزیستورهای نانوصفحه‌ای Gate-All-Around است که در آن‌ها گیت به طور کامل کانال سیلیکونی را احاطه می‌کند. با به حداکثر رساندن مساحت سطحی که ولتاژ گیت می‌تواند روی آن عمل کند، این طراحی‌ها تضمین می‌کنند که لایه وارونگی می‌تواند با ولتاژهای حتی پایین‌تری تشکیل شود و در عین حال جریان‌های محرک بالای مورد نیاز برای محاسبات نسل آینده را حفظ کرده و مصرف توان را کاهش دهد.[6]

فیزیک لایه وارونگی همچنان گلوگاه مطلق محاسبات دیجیتال است. هر پیشرفتی در هوش مصنوعی، محاسبات سیار و پردازش داده‌ها در نهایت به این محدود می‌شود که یک ولتاژ گیت با چه کارایی می‌تواند یک ورقه میکروسکوپی از الکترون‌ها را فراخوانی کند و آن الکترون‌ها با چه سرعتی می‌توانند پیش از آنکه پراکندگی حرارتی جریان آن‌ها را مختل کند، از کانال عبور کنند.[6]
