رادارهای آرایه فازی فعال چگونه پرتوهای الکترومغناطیسی را در کسری از میکروثانیه هدایت می‌کنند؟

در پدافند هوایی مدرن، دیگر کاربر ناچار نیست برای تأیید مسیر پروازی یک هدف منتظر گردش کامل دیش مکانیکی بماند. سامانه راداری اکنون خود تصمیم می‌گیرد به کدام نقطه چشم بدوزد؛ این کار با تغییر فاز امواج در هزاران قطعه گسیل‌کننده مایکروویو انجام می‌شود تا پرتو راداری در کسری از میکروثانیه روی مختصات جدید متمرکز شود.[1][2]

این جهش فناورانه از حرکت فیزیکی به الکترونیک حالت جامد، ماهیت «آرایه پویش الکترونیکی فعال» یا رادار AESA را تعریف می‌کند. پیش از ظهور این سامانه‌ها، ساختار رادارها در بند اینرسی فیزیکی بود؛ سازوکاری که بر یک فرستنده مرکزی پرقدرت برای تولید پالس فرکانس رادیویی و یک آنتن موتوردار برای چرخاندن و تابش آن انرژی تکیه داشت.[1][2]

اگر یک جنگنده پرسرعت بلافاصله پس از عبور پرتو مسیرش را تغییر می‌داد، سامانه قادر نبود مانور آن را ثبت کند تا زمانی که دیش دور کامل خود را می‌زد و دوباره به همان پهنه از آسمان بازمی‌گشت. این تأخیر مکانیکی، پاشنه‌آشیل پدافند در حریم هوایی پرتنش به شمار می‌رفت.[2]

کاربر رادار پیوسته میان دو گزینه ناچار به مصالحه بود: پویش کند یک حجم وسیع از آسمان، یا رصد مداوم یک تهدید مشخص. جرم فیزیکی آنتن نرخ به‌روزرسانی داده‌ها را محدود می‌کرد و سقفی تعیین می‌کرد که یک سامانه فراتر از آن دیگر نمی‌توانست اهداف متعددی را بدون افت آگاهی محیطی مدیریت کند.[1][2]

فیزیک تغییر فاز و جهت‌دهی امواج

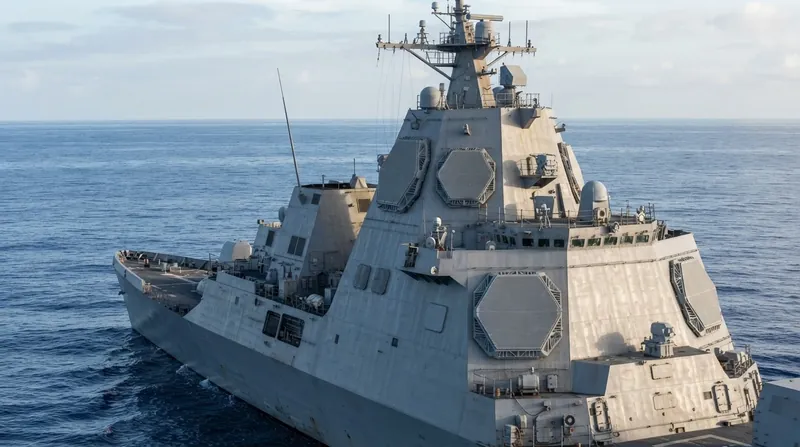

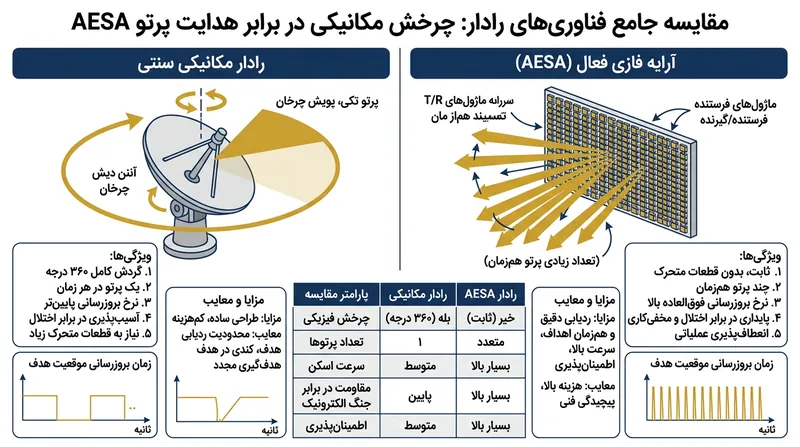

سامانه‌های AESA این قید فیزیکی را به‌کل از میان برمی‌دارند و پرتو رادار را از جهت‌گیری فیزیکی آنتن مستقل می‌سازند. آرایه به صورت ثابت و بی‌حرکت، روی دماغه یک جنگنده یا سازه فوقانی ناوشکن‌های رزمی—نظیر شناورهای مجهز به رادار AN/SPY-6(V)—نصب می‌شود.[1][3]

این خود پرتو است که حرکت می‌کند؛ هدایت پرتو به جای پایه‌های گردان مکانیکی، بر پایه دستکاری دقیق تداخل امواج الکترومغناطیسی صورت می‌گیرد. سازوکاری که این هدایت آنی را ممکن می‌سازد، اصل برهم‌نهی امواج است.[1][3]

هنگامی که چندین المان تابشگرِ هم‌فاز در یک شبکه صفحه‌ای آرایش می‌یابند، امواج الکترومغناطیسی تولیدی آن‌ها در فضا با یکدیگر تداخل می‌کنند. اگر قله‌های این امواج دقیقاً در یک لحظه به هم برسند، تداخل سازنده رخ می‌دهد و پرتوی متمرکز با بهره بالا عمود بر سطح آرایه تشکیل می‌شود.[3]

برای تغییر زاویه این پرتو، سامانه یک تأخیر محاسبه‌شده—یا شیفت فاز—در سیگنال خروجی المان‌های پیاپی آرایه اعمال می‌کند. رادار با فعال‌سازی ماژول‌های یک سمت آنتن کسری از نانوثانیه زودتر از ماژول‌های سمت مخالف، یک شیب فاز ایجاد می‌کند.[3][5]

در پی این اختلاف زمانی، قله‌های امواجِ هم‌پوشان با زاویه نسبت به هم تراز می‌شوند و پرتو اصلی را در جهت مطلوب منحرف می‌کنند. هندسه این تغییر فاز تدریجی تابع رابطه‌ای ریاضی است که فاصله فیزیکی میان المان‌ها را به طول‌موج کاری پیوند می‌دهد.[3][5]

ماژول‌های حالت جامد و تمرکززدایی سخت‌افزاری

میزان جابه‌جایی فاز مورد نیاز میان المان‌های مجاور به فاصله فیزیکی آن‌ها، طول‌موج فرکانس کاری—که در رادارهای جنگنده‌ها معمولاً در باند X بین ۸ تا ۱۲ گیگاهرتز است—و زاویه فضایی هدف بستگی دارد.[3][5]

از آنجا که این تنظیمات به صورت دیجیتال محاسبه و الکترونیکی اجرا می‌شوند، پرتو رادار می‌تواند در چند میکروثانیه از انتهایی‌ترین زاویه دید به زاویه مقابل بجهد. دقت ریاضی لازم برای تشکیل این پرتوها مطلق و بدون مسامحه است.[3][5]

اگر شیفت فاز حتی به اندازه کسری از درجه اشتباه محاسبه شود، تداخل سازنده دچار اختلال می‌شود. در این حالت پرتو اصلی تمرکز خود را از دست می‌دهد و انرژی به گلبرگ‌های جانبی ناخواسته پراکنده می‌شود؛ رخدادی که برد مؤثر رادار را کاسته و آن را در برابر حسگرهای دشمن آشکارتر می‌سازد.[3][4]

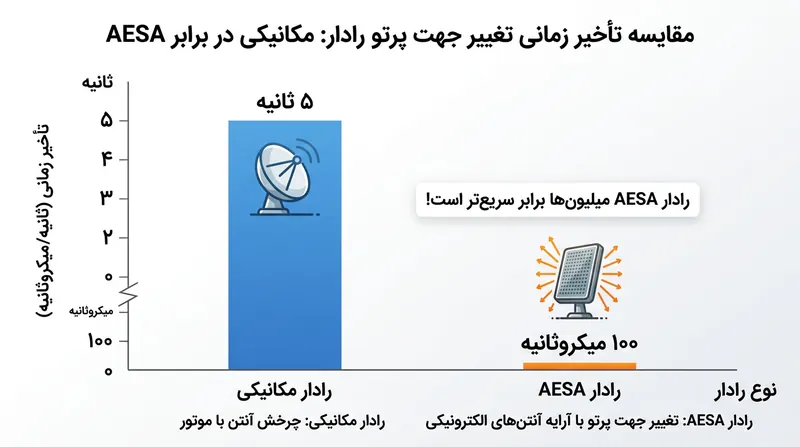

این چابکی الکترونیکی مفهوم نرخ بازبینی رادار را دگرگون کرده است. یک سامانه مکانیکی شاید چندین ثانیه زمان برای یک چرخش ۳۶۰ درجه نیاز داشته باشد که شکاف زمانی بزرگی میان داده‌ها پدید می‌آورد؛ در حالی که سامانه AESA می‌تواند پرتو خود را هزاران بار در هر ثانیه بازآرایی کند.[1][5]

سخت‌افزاری که این شیفت‌های فاز را اجرا می‌کند، نمایانگر تمرکززدایی کامل در معماری رادار است. رادارهای قدیمی‌ترِ آرایه فازی غیرفعال (PESA) از یک فرستنده متمرکز پرقدرت بهره می‌بردند که توان را از طریق شیفت‌دهنده‌های متغیر فاز هدایت می‌کرد، اما در معماری AESA فرستنده مرکزی به طور کامل حذف شده است.[3][5]

تسهیم زمانی در طیف الکترومغناطیسی

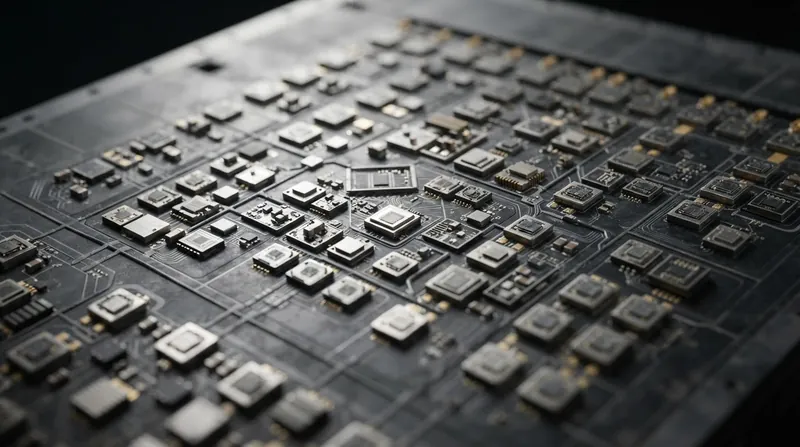

سطح آرایه با صدها یا هزاران «ماژول فرستنده/گیرنده» (TRM) مستقل و حالت جامد پوشانده شده است. هر ماژول در عمل یک واحد راداری خودکفاست که به تقویت‌کننده توان، گیرنده کم‌نویز، شیفت‌دهنده فاز و تضعیف‌کننده اختصاصی مجهز شده است.[5]

بر اساس مستندات فنی منتشرشده از سوی StarDL، نبود قطعات مکانیکی متحرک به این معناست که سرعت تغییر جهت پرتو تنها به زمان پاسخ‌دهی شیفت‌دهنده‌های فاز وابسته است؛ فرایندی که در چند میکروثانیه تکمیل می‌شود.[5]

تا سال ۲۰۲۶، فراگیر شدن نیمه‌رساناهای نیترید گالیم (GaN) این تحول سخت‌افزاری را شتاب بیشتری بخشیده است. این ماژول‌ها در دماها و ولتاژهای بسیار بالاتری نسبت به قطعات سیلیکونی یا آرسنید گالیم کار می‌کنند و توان الکترومغناطیسی بیشتری را در فواصل طولانی‌تر ساطع می‌سازند.[6][7]

این ساختار نامتمرکز پایداری عملیاتی سامانه را ارتقا می‌دهد. در رادارهای مکانیکی، نقص در فرستنده مرکزی یا موتور محرکِ چرخان کل سامانه را از کار می‌انداخت؛ در حالی که در AESA، از کار افتادن چند ماژول منفرد تنها به افتی جزئی در کارایی منجر می‌شود.[1][6]

تغییر جهت پرتو در کسری از میکروثانیه باعث می‌شود یک رادار AESA حتی نیازی به تقسیم فیزیکی ماژول‌های خود برای انجام مأموریت‌های جداگانه نداشته باشد. سامانه با تسهیم زمانی، کل ظرفیت آرایه را چنان سریع میان وظایف مختلف جابه‌جا می‌کند که برای کاربر انسانی، فعالیت‌ها کاملاً هم‌زمان به نظر می‌رسند.[1][5]

تاب‌آوری سامانه‌ای و قابلیت‌های جنگ الکترونیک

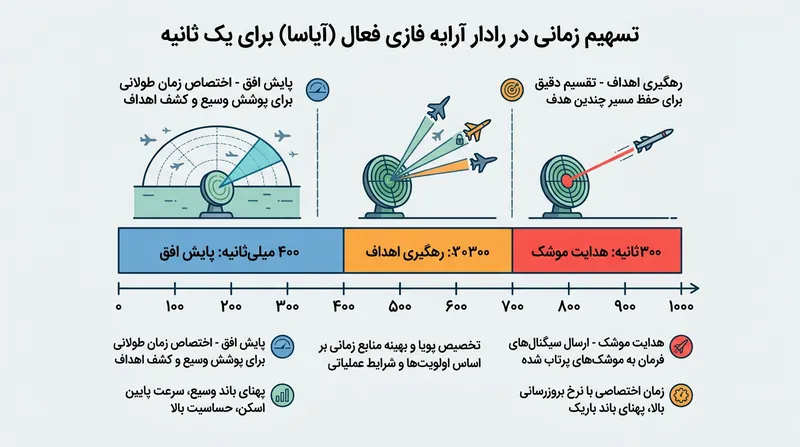

در طول یک ثانیه، رادار ممکن است ۴۰۰ میلی‌ثانیه را به پویش افق برای شناسایی اهداف جدید اختصاص دهد، ۳۰۰ میلی‌ثانیه را صرف به‌روزرسانی مسیر اهداف شناخته‌شده کند و ۳۰۰ میلی‌ثانیه باقی‌مانده را به هدایت موشک رهگیر اختصاص دهد.[1][4]

کنترل‌گر دیجیتال سامانه پیوسته اولویت این وظایف را بازبینی می‌کند و شیب فاز را بدون توقف برای جابه‌جایی فیزیکی تغییر می‌دهد. این ظرفیت چندگانگی زمانی، تقابل تاریخی میان پایش پیوسته و رهگیری دقیق را برطرف کرده است.[1][4]

خلبان جنگنده‌ای که به رادار AESA مجهز است، تصویری یکپارچه و پیوسته از فضای نبرد دریافت می‌کند؛ بی‌آنکه ناچار باشد به شکل دستی وضعیت رادار را میان حالت جست‌وجوی وسیع و حالت هدف‌گیری متمرکز تغییر دهد.[1][5]

فراتر از سرعت عملیاتی، معماری حالت جامد AESA در حوزه جنگ الکترونیک نیز برتری تعیین‌کننده‌ای ایجاد می‌کند. رادارهای سنتی پالس‌های پرقدرت و قابل پیش‌بینی را روی فرکانس‌های ثابت ارسال می‌کردند که شناسایی آن‌ها را برای گیرنده‌های هشدار راداری آسان و آن‌ها را در برابر اخلال آسیب‌پذیر می‌ساخت.[1][6]

امکان کنترل مستقل هر ماژول به رادار اجازه می‌دهد با چابکی فرکانسی در پهنای باند گسترده جهش کند و پارامترهای تابش خود را هزاران بار در ثانیه تغییر دهد. این تغییر مداوم ردپای رادار را در طیف پخش می‌کند و آن را برای حسگرهای متخاصم شبیه به نوفه تصادفی پس‌زمینه جلوه می‌دهد.[1][6]

گذار به کنترل دیجیتال و دقت تفکیک‌پذیری

چنانچه دشمن با ارسال امواج اخلال‌گر بر فرکانس عملیاتی درصدد کور کردن رادار برآید، سامانه AESA توان واکنش آنی دارد. کنترل‌گر دیجیتال با شناسایی جهت سیگنال اخلال، فاز ماژول‌های گیرنده را طوری تنظیم می‌کند که یک «پوچی فضایی» در آن جهت ایجاد شود.[4][6]

این خنثی‌سازی تطبیقی تضمین می‌کند که رادار در شدیدترین شرایط جنگ الکترونیک نیز به رهگیری اهداف واقعی ادامه دهد. سامانه در عمل منبع اخلال را نادیده می‌گیرد و پرتوهای ارسال و دریافت خود را به دور از تداخل هدایت می‌کند، در حالی که هم‌زمان به جهش فرکانسی خود ادامه می‌دهد.[4][6]

اجرای این الگوهای تداخلی پیچیده مستلزم پردازش محاسباتی عظیمی است. آرایه‌های فازی اولیه به شیفت‌دهنده‌های آنالوگ وابسته بودند که در برابر نوسانات حرارتی و فرسودگی قطعات آسیب‌پذیری داشتند؛ در مقابل، سامانه‌های مدرن AESA از شیفت‌دهنده‌های کنترل‌شونده دیجیتال با دقت محاسباتی بالا بهره می‌برند.[4]

شیفت‌دهنده‌های دیجیتال با تفکیک‌پذیری بالا، دقت زاویه‌ایِ هدایت پرتو را به بهتر از ۰٫۱ درجه می‌رسانند. این دقت نقطه‌ای برای هدایت موشک‌های رهگیر به سوی اهداف در بردهای بلند حیاتی است؛ جایی که خطایی ناچیز در شیب فاز به انحراف پرتو و از دست رفتن کامل هدف منجر می‌شود.[4]

گذار از دیش‌های مکانیکی به آرایه‌های فازی فعال، گامی بنیادین در بازتعریف تسلط بر طیف الکترومغناطیسی است. فناوری AESA با نشاندن فیزیک حالت جامد به جای اینرسی مکانیکی، رادار را از یک ابزار کشفِ صرف به گرهی پویا و چندمنظوره در زیرساخت دفاعی مدرن بدل کرده است.[1][7]
