سرعت شعاعی صفر: چرا پرواز عمود بر رادارهای پالس‌داپلر، جنگنده‌ها را در بازتاب‌های زمین محو می‌کند؟

در هوانوردی نظامی معاصر، تصوری رایج شکل گرفته است که پنهان‌کاری و رادارگریزیِ ساختاری، تنها شیوه نجات یک جنگنده از کمند سامانه‌های پدافند هوایی پیشرفته است. پیمانکاران نظامی و ارزیابی‌های عمومی معمولاً تاکید می‌کنند که بدون استفاده از مواد جاذب امواج رادار، هر جنگنده نسل چهارمی طعمه‌ای کاملاً آشکار برای چشم‌های دیجیتال آتشبارهای موشکی زمین‌به‌هوا خواهد بود.

اما واقعیت‌های بنیادین فیزیک با این فرضیه مطلق‌نگر در تضاد است. قوانین فیزیک امواج نشان می‌دهند که حتی مدرن‌ترین رادارهای پالس‌داپلر نیز نقطه‌کوری غیرقابل‌انکار دارند؛ نقطه‌ای که نه ناشی از ضعف قطعات، بلکه حاصل نرم‌افزار پردازش سیگنالِ خودِ سیستم است.[1]

این نقطه آسیب‌پذیری تاکتیکی در ادبیات هوانوردی به اصطلاح «شکاف داپلر» یا ناچ داپلر (Doppler notch) شناخته می‌شود. اگر خلبان بتواند دقیقاً در زاویه ۹۰ درجه نسبت به پرتو تابشی رادار پرواز کند، سرعت نسبی هواپیما در مقایسه با عوارض زمین زیر پای آن به صفر نزدیک می‌شود.[3]

با سقوط سرعت شعاعی جنگنده به صفر، فیلترهای داخلی رادار پرنده را به عنوان یک عارضه جغرافیایی ثابت دسته‌بندی می‌کنند. در این حالت، سیستم به صورت کاملاً خودکار هدف را از دید کاربر رادار محو می‌کند تا صفحه رادار از بازتاب‌های بیهوده زمین انباشته نشود.[2]

در دستنامه راهبردهای جنگ الکترونیک «دانشگاه نیروی هوایی» آمده است: «از دید پردازشگر سیگنال، هدفی با سرعت شعاعی صفر، هیچ تفاوتی با یک کوه ثابت ندارد.» در نتیجه، بهره‌گیری از این محدودیت فیزیکی به هندسه پروازی دقیق نیاز دارد، نه لزوماً سازه‌های کامپوزیتی پیشرفته رادارگریز.[3]

معمای بازتاب‌های امواج از سطح زمین

برای درک علت کوری عامدانه رادارها در برابر اهداف زاویه عمود، باید محیط عملیاتی پرتوهای رادیویی را سنجید. یک رادار پالس‌هایی از انرژی الکترومغناطیسی ارسال می‌کند و گوش به زنگ بازتاب‌های بسیار ضعیفی می‌نشیند که از پیکره اشیای موجود در آسمان بازمی‌گردند.[1]

با این حال، پرتو اصلی رادار تنها به هواپیمای متخاصم اصابت نمی‌کند؛ بخش اعظم این تابش با سطح زمین برخورد می‌کند و حجم مهیبی از بازتاب‌های ناخواسته موسوم به «کِلاتر» یا بازتاب‌های زمینی پدید می‌آورد.[1]

در سامانه‌های راداری اولیه که پیش از دهه ۱۹۷۰ توسعه یافتند، این بازتاب‌ها مهارناپذیر بودند. چنانچه هواپیمایی در ارتفاعی پایین‌تر از آنتن رادار پرواز می‌کرد، پژواک ضعیف بدنه آن در میان حجم عظیم بازتاب‌های پستی‌وبلندی‌های زمین به کلی گم می‌شد.[1][5]

این رخداد به پناهگاهی تاکتیکی تبدیل شد که با عنوان پرواز زیر خط افق رادار شناخته می‌شود. خلبانان به آسانی با پرواز در ارتفاع بسیار کم و چسبیده به عوارض زمین، از شناسایی می‌گریختند؛ چراکه رادار قادر نبود علامت آن‌ها را از سروصدای پس‌زمینه سیاره تفکیک کند.[3]

ابداع رادارهای پالس‌داپلر این چالش را با ارزیابی همزمان زمان‌بندی و فرکانس پژواک‌ها برطرف ساخت. این جهش فناوری اساس نبردهای هوایی را دگرگون کرد و توانمندی شلیک رو به پایین و درگیری با اهداف کم‌ارتفاع (look-down/shoot-down) را شکل داد.[1]

مبانی فیزیک جابه‌جایی فرکانس داپلر

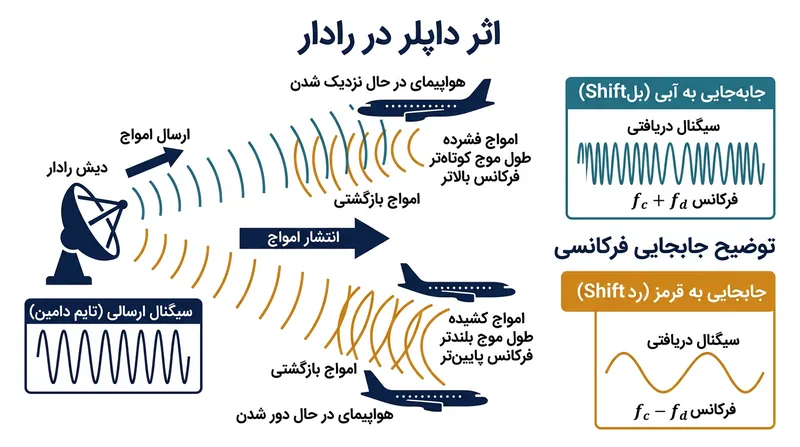

اثر داپلر دگرگونی در فرکانس یک موج است که در پی حرکت نسبی چشمه موج نسبت به ناظر رخ می‌دهد؛ همان پدیده آشنایی که سبب می‌شود صدای آژیر خودروی امدادی هنگام نزدیک شدن زیرتر و هنگام دور شدن بم‌تر شنیده شود.[5]

رادار پالس‌داپلر بر پایه همین سازوکار، سرعت نزدیک‌شدن یا دورشدن هدف در راستای مستقیم آنتن را می‌سنجد؛ برداری که سرعت شعاعی خوانده می‌شود.[1][2]

اگر جنگنده‌ای مستقیماً به سوی یک رادار باند ایکس با بسامد تابشی ۱۰ گیگاهرتز حرکت کند، امواج بازگشتی فشرده می‌شوند. رادار پژواک را با بسامدی فراتر از بسامد ارسالی دریافت می‌کند و بر این مبنا سرعت دقیق پیشروی را تخمین می‌زند.[2]

برعکس، اگر جنگنده در حال دور شدن از سامانه باشد، طول موج‌ها کشیده شده و فرکانس افت می‌کند. پردازنده رادار این جابه‌جایی فرکانسی را مبنا قرار داده و شتاب عقب‌نشینی را مشخص می‌سازد.[2]

اما عوارض طبیعی و دست‌ساز روی زمین ساکن هستند. بازتاب‌های ناشی از کوه‌ها، ساختمان‌ها و دشت‌ها دقیقاً با همان بسامد فرستاده‌شده بازمی‌گردند و هیچ‌گونه تغییر فرکانسی داپلر در آن‌ها مشاهده نمی‌شود.[1]

نحوه بهره‌برداری از دریچه سرعت

مهندسان برای پاک نگاه‌داشتن تصویر نمایشگر از پژواک‌های بی‌فایده زمین، پردازشگر رادار را به فیلترهای حذف کلاتر مجهز می‌کنند. این سامانه نرم‌افزاری هر علامتی را که فاقد جابه‌جایی بسامد معنادار باشد، خودکار پالایش و پاک می‌کند.[2][4]

مقاله‌ای منتشرشده در نشریه سامانه‌های الکترونیکی و هوافضای IEEE در سال ۲۰۱۸ یادآور می‌شود: «محدودیت ذاتی هر سامانه نشان‌دهنده اهداف متحرک هوابرد این است که باید عوارض زمین را نسبت به پوسته زمین ساکن فرض کند.»[2]

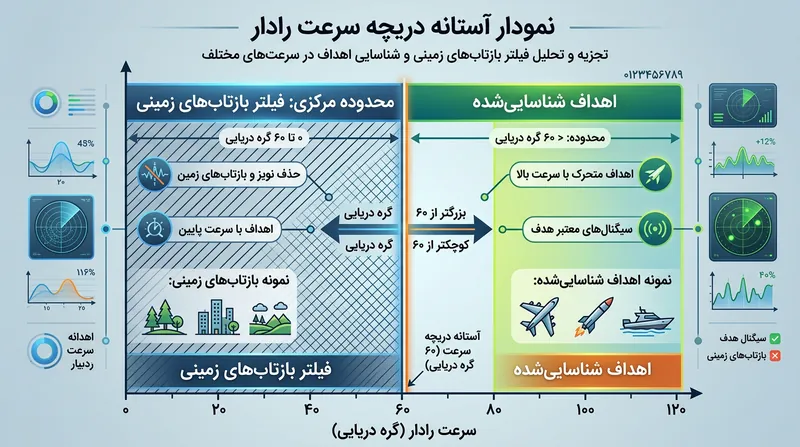

این فیلتر در محدوده‌ای معین به نام «دریچه سرعت» فعالیت می‌کند. هر عاملی که با سرعتی کمتر از این آستانه مشخص (عموماً نزدیک به ۶۰ گره دریایی) در راستای رادار جابه‌جا شود، جزو ناهمواری‌های زمین به شمار آمده و حذف می‌گردد.[2][5]

دقیقاً در همین‌جاست که شکاف داپلر شکل می‌گیرد. اگر خلبان جنگنده را به گونه‌ای مانور دهد که سرعت شعاعی آن پایین‌تر از آستانه ۶۰ گره افت کند، الگوریتم درونی رادار رد جنگنده را از نمایشگر پاک خواهد کرد.[3][4]

تحقق این هدف نیازمند پرواز کاملاً عمود بر پرتوهای تابشی رادار است. حتی اگر جنگنده با سرعتی برابر ۰.۹ ماخ در آسمان بشکافد، سرعت خطی آن در جهت نزدیک شدن به رادار یا دور شدن از آن صفر است.[4]

قواعد هندسی مانور در شکاف داپلر

اجرای بی‌نقص تاکتیک ناچ داپلر در شرایط درگیری، معمایی پیچیده در حوزه هندسه پروازی است. خلبان نیازمند ردیابی مکان دقیق رادار متخاصم است تا مسیر پرواز خود را دقیقاً با زاویه ۹۰ درجه نسبت به آن هماهنگ سازد.[3]

حاشیه خطا در این مانور فوق‌العاده باریک است. در سرعت رزمی متعارف ۶۰۰ گره دریایی، جنگنده در هر دقیقه مسافتی معادل ۱۰ مایل دریایی را طی می‌کند.[4][5]

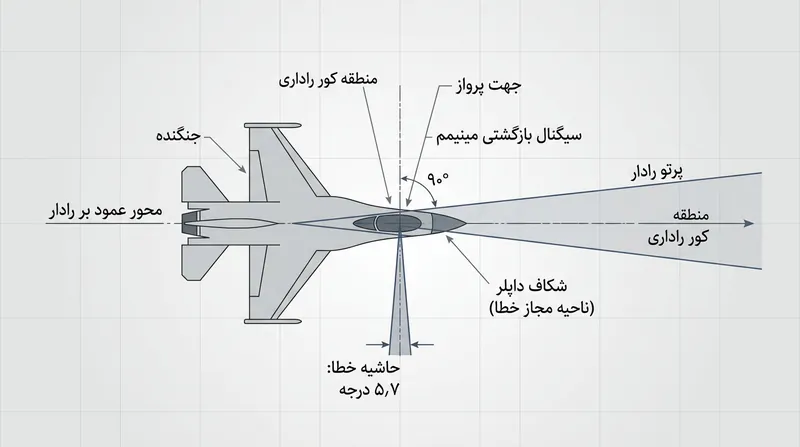

جهت حفظ سرعت شعاعی در سطحی پایین‌تر از آستانه متداول ۶۰ گره، زاویه انحراف هواپیما نسبت به زاویه ۹۰ درجه نباید از ۵.۷ درجه بیشتر شود.[4][5]

اگر خلبان تنها ۶ درجه از زاویه عمود منحرف شود، سرعت شعاعی از مرز ۶۰ گره فراتر می‌رود. در پی آن، شیفت داپلر ثبت شده و هواپیما به سرعت روی رادار آشکار می‌گردد.[4]

تحلیل مدرسه عالی نیروی دریایی آمریکا تاکید می‌کند: «حفظ موقعیت ناچ مستلزم اصلاحات مداوم سکان است، زیرا رابطه هندسی میان پرنده و فرستنده در گذر زمان دگرگون می‌شود.» پرواز بر روی خط مماس، زاویه نسبی به رادار را لحظه‌به‌لحظه تغییر می‌دهد.[4]

رادارهای هوابرد و تغییر خطوط مرجع محاسباتی

چنانچه منبع تهدید به جای یک سایت پدافند زمینی، یک هواپیمای هشدار زودهنگام هوابرد (آواکس) یا جنگنده رهگیر دشمن باشد، دشواری هندسی مانور چند برابر خواهد شد.[3]

زمانی که خود پلتفرم راداری در حال حرکت است، زمین زیر پای آن دیگر نسبت به آنتن ساکن تلقی نمی‌شود. سامانه باید بردار و سرعت خودش را محاسبه کند و محاسبات ریاضی را به صورت پویا در فیلتر کلاتر به کار ببندد.[1][2]

این مسئله، شکاف داپلر را از یک زاویه ۹۰ درجه ساده خارج می‌سازد. خلبانی که در پی اختفا است، باید بردار عمود را نسبت به خط دید رادار متحرک محاسبه کند؛ مأموریتی که بدون گیرنده‌های هشدار راداری پیشرفته ناممکن است.[3]

علاوه بر این، رادارهای هوابرد نوین از الگوریتم‌های پایش بازتاب‌های گلبرگ اصلی امواج برای تطبیق مداوم دریچه سرعت بهره می‌برند. با مانور هواپیمای راداری، مختصات شکاف در گستره آسمان نیز تغییر مکان می‌دهد.[2]

با وجود تمام این پیچیدگی‌ها، اجرای ناچ کماکان سنگ‌بنای تاکتیک‌های بقاست. وقتی هشدار قفل موشک راداری فعال صادر می‌شود، گردش و پرواز در زاویه عمود بر مسیر تقرب موشک، اقدامی استاندارد برای شکستن قفل سامانه رهگیری به حساب می‌آید.[3]

پاسخ‌های مدرن و ورود آرایه‌های فازی

سازندگان رادار از این نقطه ضعف آگاهی کامل دارند و دهه‌ها زمان صرف توسعه راهکارهای نرم‌افزاری برای خنثی‌سازی آن کرده‌اند. سازوکار اصلی در این مسیر، سیستم رهگیری حافظه‌محور نام دارد.[1][5]

هنگامی که هدفی ناگهان درون فیلتر بازتاب‌های زمین غیب می‌شود، سیستم‌های امروزی موقعیت آن را از یاد نمی‌برند؛ بلکه بر اساس آخرین مسیر و سرعت ثبت‌شده، ادامه حرکت پرنده را پیش‌بینی کرده و منتظر خروج آن از شکاف می‌مانند.[5]

رادارهای آرایه فازی فعال (AESA) اجرای این ترفند را دشوارتر هم کرده‌اند. این آنتن‌ها بدون بهره‌گیری از بخش‌های مکانیکی، پرتو امواج را به گونه‌ای دیجیتال هدایت می‌کنند و می‌توانند در کسری از ثانیه هزاران بار محدوده مشکوک را بررسی کنند.

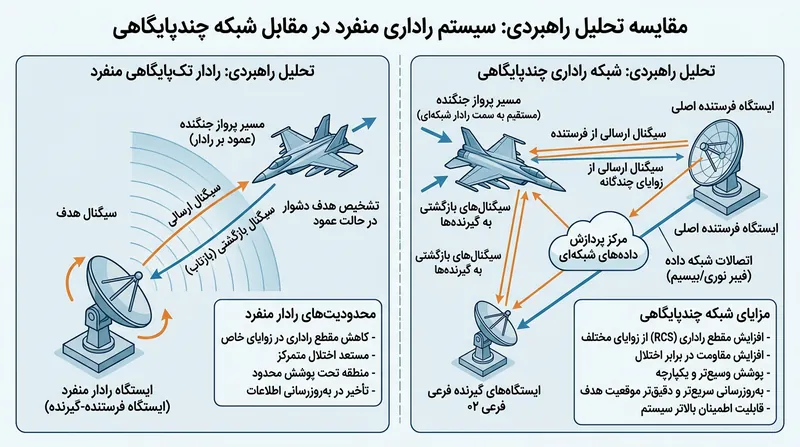

شبکه‌های راداری چندپایگاهی (Multi-static) راهکار بنیادین رفع شکاف داپلر به شمار می‌آیند. با یکپارچه‌سازی چندین گیرنده راداری پراکنده در فواصل صدها کیلومتری، تضمین می‌شود که زاویه عمود در برابر یک رادار، به منزله تقرب مستقیم به سمت راداری دیگر خواهد بود.[3][5]

با این همه، تا زمانی که رادارها برای پالایش پارازیت زمین به جابه‌جایی فرکانسی تکیه دارند، این خلأ فیزیکی پابرجا خواهد ماند. شکاف داپلر نقص ساختاری نیست، بلکه هزینه ناگزیری از قوانین فیزیک برای ردیابی اهداف متحرک بر فراز زمینی پر از پژواک است.[2][5]
