رادارهای ماورای افق چگونه با شکست امواج در یونوسفر شناورها را از هزاران کیلومتر دورتر رصد می‌کنند؟

سامانه‌های راداری مایکروویو متعارف همواره با یک محدودیت هندسی مشخص روبرو هستند: امواج الکترومغناطیسی در یک محیط یکنواخت در خط مستقیم حرکت می‌کنند. از آنجا که زمین کروی است، سطح آن از مسیر مستقیم پرتو رادار فاصله می‌گیرد و انحنا پیدا می‌کند. همین پدیده، یک افق دید راداری سخت در حدود فاصله ۵۰ کیلومتری برای فرستنده‌های مستقر در خشکی ایجاد می‌کند.[1][2]

بنابراین، هر هدف سطحی در دریا که فراتر از این خط دید قرار گیرد، در پشت انحنای فیزیکی کره زمین پنهان می‌ماند. برای رصد یک شناور در فاصله چند هزار کیلومتری، شبکه نظارتی یا باید حسگرهای خود را در مدار زمین مستقر کند یا سازوکاری فیزیکی برای خم کردن مسیر امواج راداری به دور انحنای زمین به کار گیرد.[1][2]

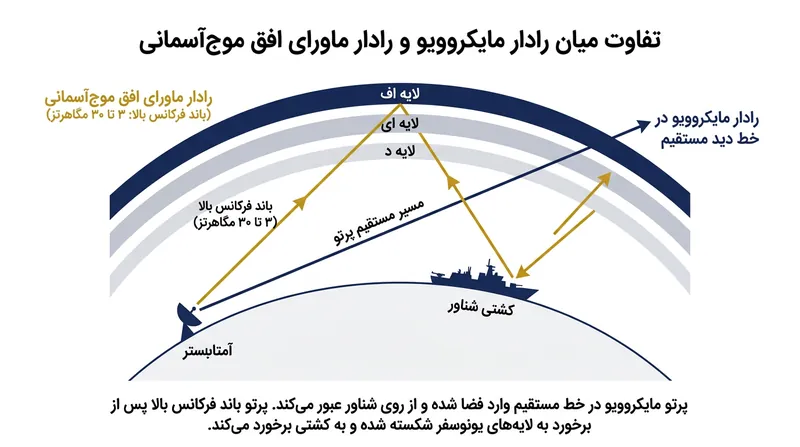

رادارهای فراتر از افق یا ماورای افق (OTHR) منحصراً بر رویکرد دوم متکی هستند. این سامانه‌ها با فاصله گرفتن از طیف مایکروویو و فعالیت در باند فرکانس بالا (HF)، انتشار مستقیم در خط دید را کنار می‌گذارند. فرستنده این رادارها به جای تابش مستقیم به سوی هدف، امواجی با توان مگاواتی را با زاویه‌ای ملایم به لایه‌های فوقانی جو می‌تاباند.[1][3]

این سامانه از یونوسفر — لایه‌ای پویا از ذرات باردار در ارتفاع ۵۰ تا ۶۰۰ کیلومتری زمین — برای شکست امواج و بازگرداندن آن‌ها به سطح اقیانوس استفاده می‌کند. این سازوکار انتشار امواج آسمانی به انرژی رادار امکان می‌دهد از روی انحنای زمین جهش کند و اهداف دریایی را تا فاصله ۳۰۰۰ کیلومتری فرستنده روشن سازد.[1][2]

سازوکار فیزیکی شکست امواج در یونوسفر

یونوسفر همانند یک آینه صلب و ساکن عمل نمی‌کند؛ بلکه محیطی چندلایه و پیچیده متشکل از گازهای یونیزه‌شده است که عمدتاً به نواحی D، E و F تقسیم می‌شوند. هنگامی که یک موج رادیویی فرکانس بالا وارد این لایه‌ها می‌شود، الکترون‌های آزاد با میدان الکترومغناطیسی برهم‌کنش نشان داده و سرعت فاز موج را دستخوش تغییر می‌کنند.[2]

این برهم‌کنش به خمیدگی مسیر پرتو رادار می‌انجامد که تحت حاکمیت ضریب شکست پلاسما رخ می‌دهد. چنانچه بسامد ارسالی و زاویه تابش دقیقاً متناسب با چگالی لحظه‌ای الکترون‌های یونوسفر تنظیم شده باشد، پرتو به اندازه کافی شکسته می‌شود تا دوباره به سطح زمین فرود آید.[2]

این پدیده شکست امواج آسمانی تنها در بخش مشخصی از طیف الکترومغناطیسی، یعنی بین ۳ تا ۳۰ مگاهرتز، به طور پایدار رخ می‌دهد. فرکانس‌های بالاتر از این بازه، نظیر امواج رادارهای نظامی متعارف، بدون انحراف از یونوسفر عبور کرده و راهی فضا می‌شوند؛ در حالی که فرکانس‌های پایین‌تر از باند HF به شدت توسط لایه‌های زیرین جو تضعیف و جذب می‌شوند.[2][3]

فعالیت در چنین بازه باریکی نیازمند کالیبراسیون و پایش پیوسته شرایط محیطی است. چگالی الکترونی یونوسفر مستقیماً از تابش‌های خورشیدی تأثیر می‌پذیرد و در نتیجه ویژگی‌های شکستی آن میان روز و شب تفاوت چشمگیری دارد. در طول شب، لایه پایین‌تر D کاملاً از میان می‌رود و لایه‌های بالاتر E و F بخش بزرگی از یونیزاسیون خود را از دست می‌دهند.[2]

این چرخه شبانه‌روزی، اپراتورهای رادار را وادار می‌کند تا برای حفظ ردگیری هدف، بسامد فرستنده را به صورت پویا تغییر دهند. علاوه بر این، لکه‌های خورشیدی، دگرگونی‌های فصلی و پدیده‌های آب‌وهوایی محلی مانند طوفان‌های تندری، ساختار هندسی یونوسفر را دگرگون می‌کنند. یک رادار موج‌آسمانی باید پیوسته جو را کاوش کند تا حداکثر فرکانس قابل استفاده در یک برد معین را بسنجد و مانع از گریز موج به فضا شود.[2]

تفکیک سیگنال شناورها از نوفه پس‌زمینه دریا

تاباندن موج به گستره‌ای از اقیانوس در فاصله ۲۰۰۰ کیلومتری تنها گام نخست در زنجیره کشف است. سامانه راداری باید در مرحله بعد بتواند بازتاب ضعیف شناور را از بازتابش‌های شدید و گسترده امواج آب دریا تفکیک کند. هنگامی که پرتو شکسته شده HF به سطح اقیانوس برخورد می‌کند، بخش عمده انرژی الکترومغناطیسی پراکنده می‌شود.[2]

تنها کسری بسیار ناچیز از این سیگنال به سمت آسمان بازمی‌تابد، برای بار دوم در لایه یونوسفر شکسته می‌شود و مسیر بازگشت به آنتن گیرنده را طی می‌کند. از آنجا که سامانه‌های OTHR در طول‌موج‌های بسیار بلندی کار می‌کنند، وضوح و تفکیک‌پذیری مکانی سیگنال دریافتی ذاتاً پایین است، به طوری که یک سلول تفکیک راداری ممکن است ده‌ها کیلومتر مربع مساحت داشته باشد.[2]

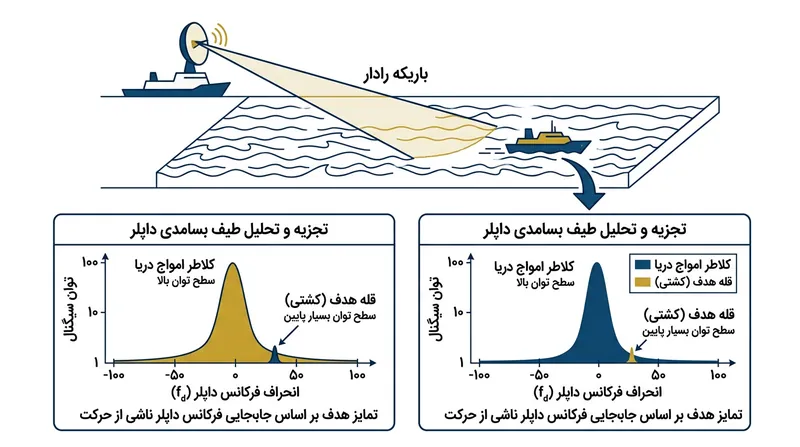

در چنین گستره عظیمی، بازتاب راداری سطح دریا معمولاً ۵۰ دسی‌بل قوی‌تر از پژواک حاصل از بدنه یک کشتی است. این اختلاف بسیار زیاد عملاً هدف را در میان نوفه پس‌زمینه محیطی مدفون می‌کند. سامانه‌های OTHR برای جداسازی شناور از سطح آب نمی‌توانند به تفکیک مکانی متکی باشند، بلکه اتکای کامل آن‌ها به اثر داپلر است.[5]

حرکت کشتی بر پهنه آب سبب می‌شود بسامد بازتاب راداری آن نسبت به امواج ساکن یا کم‌سرعت دریا اندکی تغییر کند. پردازنده‌های سیگنال رادار با اعمال دوره‌های تجمیع همدوس به مدت ۱۰ تا ۱۵ ثانیه، قادر به آشکارسازی این جابه‌جایی‌های فرکانسی بسیار کوچک هستند. این زمان سکون طولانی، طیف داپلر دقیقی از محیط هدف ترسیم می‌کند.[3]

با این حال، پردازش داپلر برای کارکرد درست مستلزم ثبات کامل یونوسفر است. چنانچه لایه‌های یونیزه‌شده در طول بازه یکپارچه‌سازی ۱۵ ثانیه‌ای دچار نوسان شوند، تغییرات بسامدی کاذبی به سیگنال بازگشتی تحمیل کرده و وضوح طیف داپلر را مخدوش می‌کنند. پهن‌شدن طیف تلاطم دریا به دلیل ناپایداری جوی، بازتاب ناشی از شناورهای کم‌سرعت را در خود محو می‌سازد.[5]

ابعاد عظیم آرایه‌های فرکانس بالا

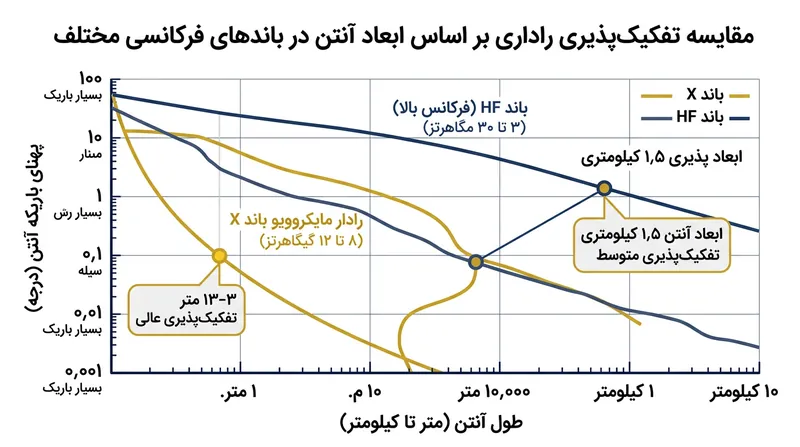

مبانی فیزیکی باند ۳ تا ۳۰ مگاهرتز محدودیت‌های ساختاری و جغرافیایی سنگینی را به تأسیسات راداری ماورای افق تحمیل می‌کند. وضوح مکانی هر رادار تابعی مستقیم از پهنای باریکه آن است که خود از نسبت طول‌موج کاری به ابعاد فیزیکی آنتن به دست می‌آید.[2]

با توجه به اینکه طول‌موج امواج HF بین ۱۰ تا ۱۰۰ متر است، دستیابی به یک باریکه متمرکز نیازمند دهانه فیزیکی بسیار بزرگی خواهد بود. برای نمونه، ایجاد پهنای باریکه افقی نسبتاً عریض یک درجه‌ای، نیازمند آن است که آرایه گیرنده OTHR طولی در حدود ۱.۵ کیلومتر داشته باشد. این الزام سبب می‌شود سامانه‌های موج‌آسمانی هرگز نتوانند در قالب دیش‌های چرخان بر فراز دکل‌ها ساخته شوند.[2]

در عوض، این تأسیسات پروژه‌های عظیم عمرانی و ملکی هستند که از صدها آنتن تک‌قطبی عمودی در پهنه‌های خطی طویل تشکیل شده‌اند. با وجود این آرایه‌های کیلومتری، دقت رادارهای موج‌آسمانی به دلیل ماهیت پدیده شکست امواج اساساً محدود است؛ به گونه‌ای که خطای تخمین فاصله معمولاً به ۲۰ تا ۴۰ کیلومتر و خطای سمت‌گیری به ۲ تا ۴ کیلومتر می‌رسد.

این سطح از دقت هرچند برای هشدارهای اولیه، پایش تردد دریایی و هدایت گشت‌های دریایی کفایت می‌کند، اما نمی‌تواند مختصات دقیق لازم برای هدایت تسلیحات را فراهم آورد. همچنین برای جلوگیری از اشباع و کور شدن گیرنده‌های حساس توسط فرستنده‌های پرقدرت، سامانه‌های OTHR عموماً در آرایش دوپایگاهی (Bistatic) مستقر می‌شوند.[2]

در این پیکربندی، آرایه‌های فرستنده و گیرنده در فاصله ۱۰۰ تا ۲۰۰ کیلومتری از یکدیگر مستقر می‌شوند تا ایزولاسیون فرکانسی لازم حاصل شود. این جداسازی جغرافیایی به فرستنده اجازه می‌دهد امواج پیوسته مدوله‌شده فرکانسی را با میانگین توان تا یک مگاوات بتاباند؛ امری که انرژی کل تحویل‌شده به منطقه هدف در دوردست را به حداکثر می‌رساند.[2]

سامانه‌های نظارت راهبردی دریایی

با وجود وسعت جغرافیایی زیاد و آسیب‌پذیری ذاتی در برابر نوسانات محیطی، رادارهای موج‌آسمانی قابلیت پایشی فراهم می‌آورند که هیچ سامانه زمین‌پایه دیگری توان رقابت با آن را ندارد. یک تأسیسات واحد OTHR قادر است میلیون‌ها کیلومتر مربع از پهنه دریا را زیر نظر بگیرد و ناوگان سطحی را بسیار پیش از نزدیک شدن به سواحل رصد کند.

این ویژگی، فناوری یادشده را به ستون فقرات دفاع راهبردی کشورهایی با مرزهای آبی وسیع بدل ساخته است. شبکه راداری عملیاتی جیندیلی در استرالیا نمادی برجسته از این قابلیت به شمار می‌رود. این شبکه با بهره‌گیری از سه سایت فرستنده و گیرنده دوردست، چتر نظارتی مداومی را بر فراز ۳۷ هزار کیلومتر مربع از رویکردهای شمالی این کشور برقرار می‌کند.[4]

شبکه جیندیلی به طور پیوسته شناورهای دریایی را در بردهای ۱۰۰۰ تا ۳۰۰۰ کیلومتری رهگیری می‌نماید. سامانه مذکور بدون نیاز به پرواز مداوم ناوگان پرهزینه گشت دریایی، آگاهی موقعیتی وسیع و پایدار در اختیار نیروهای مسلح استرالیا قرار می‌دهد. از آنجا که انرژی رادار پس از شکست از یونوسفر فرود می‌آید، اهداف را از زاویه بالا روشن می‌کند.[4]

تابش از بالا مانع انحنای زمین را بی‌اثر کرده و پنهان شدن شناورهای سطحی در پشت افق را غیرممکن می‌سازد. افزون بر این، رادار می‌تواند امواج و آشفتگی‌های سطحی ناشی از رد کشتی‌ها را شناسایی کند؛ قابلیتی که حتی در صورت پایین بودن سطح مقطع راداری بدنه شناور، امکان کشف آن را به عنوان یک نشانه ثانویه فراهم می‌آورد.[1]

همگام با گسترش عملیات‌های دریایی در پهنه بین‌الملل، ارزش راهبردی سامانه‌های OTHR زمینه‌ساز احیای این فناوری شده است. در آوریل ۲۰۲۵، نیروی هوایی ایالات متحده برنامه‌های خود را برای احداث نخستین رادارهای جدید موج‌آسمانی پس از چند دهه وقفه اعلام کرد.

سخنگوی وینگ ۳۶۶ شکاری به نشریه Air & Space Forces Magazine گفت: «پیشنهاد ارائه‌شده شامل استقرار دو سایت فرستنده در کریسمس‌ولی ایالت اورگان و دو سایت گیرنده در وایت‌هورس‌رنچ همین ایالت است». این دو سایت برای به حداقل رساندن تداخل سیگنال، در فاصله‌ای حدود ۳۲۰ کیلومتری (۲۰۰ مایلی) از هم مستقر می‌شوند.

فناوری‌های راداری موج‌سطحی

اگرچه انتشار موج‌آسمانی بیشترین افزایش برد را ممکن می‌سازد، باند HF از سازوکار دیگری به نام انتشار امواج سطحی نیز پشتیبانی می‌کند. رادارهای موج‌سطحی با فرکانس بالا (HFSWR) به جای بازتاباندن امواج از یونوسفر، از رسانایی الکتریکی آب دریا بهره می‌گیرند.[2][3]

هنگامی که سیگنال‌های HF با قطبش عمودی بر فراز اقیانوس ارسال می‌شوند، امواج الکترومغناطیسی با سطح رسانای آب جفت می‌شوند. این جفت‌شدگی سبب پراش امواج شده و مسیر حرکت پرتو رادار را همگام با انحنای زمین خم می‌کند. در نتیجه این پراش، باریکه رادار چسبیده به سطح آب باقی می‌ماند.[3]

سامانه‌های موج‌سطحی در بخش پایینی طیف HF، یعنی عموماً بین ۱.۶ تا ۱۰ مگاهرتز فعالیت می‌کنند. از آنجا که این رادارها به لایه ناپایدار یونوسفر متکی نیستند، از نوسانات شبانه‌روزی و طوفان‌های خورشیدی تأثیر نمی‌پذیرند و پوشش مداوم و پایداری را در هر شرایط جوی به دست می‌دهند.[2]

با این حال، برد رادارهای موج‌سطحی بسیار کمتر از سامانه‌های موج‌آسمانی است. افت سریع انرژی به دلیل جفت‌شدگی با سطح رسانا، حداکثر برد کشف آن‌ها را به حدود ۳۰۰ تا ۵۰۰ کیلومتر محدود می‌سازد. بدین ترتیب، این رادارها برای دیدبانی رویکردهای ساحلی گزینه‌ای ایده‌آل هستند اما کفایت لازم را برای نظارت راهبردی در اعماق اقیانوس ندارند.[2]

ترکیب معماری‌های موج‌آسمانی و موج‌سطحی به شبکه‌های پدافندی امکان می‌دهد ساختاری چندلایه برای نظارت ماورای افق ایجاد کنند. سامانه‌های موج‌آسمانی هشدارهای اولیه دوربرد را تا فاصله ۳۰۰۰ کیلومتری فراهم می‌آورند و سامانه‌های موج‌سطحی به محض ورود شناورها به شعاع ۴۰۰ کیلومتری، رهگیری پایدار و مستقل از شرایط جوی را به دست می‌گیرند؛ ترکیبی که نقاط کور ناشی از انحنای زمین را برطرف می‌سازد.[5]
