سامانه‌های تعلیق فعال الکترومغناطیسی با عملگر خطی چگونه کار می‌کنند؟

در سال ۲۰۰۴، در یک مسیر آزمایشی در ماساچوست، یک دستگاه لکسوس LS400 مجهز به سیستم تعلیق آزمایشی شرکت «بوز» (Bose) از روی یک مانع بزرگ عبور کرد. در حالی که چرخ‌های خودرو با شدت به بالا و پایین پرتاب می‌شدند، بدنه خودرو کاملاً تراز و بدون لرزش باقی ماند.[3][4]

این نمایش خیره‌کننده، نتیجه دهه‌ها تحقیق «عمار بوز» (Amar Bose) در موسسه فناوری ماساچوست (MIT) بود. هدف او از این پروژه بلندپروازانه، توسعه سیستمی بود که بتواند کیفیت سواری نرم یک خودروی لوکس را با کنترل دقیق و پایداری یک خودروی اسپرت ترکیب کند.[3][4]

برخلاف سیستم‌های تعلیق رایج که از سیالات و پمپ‌های هیدرولیک برای دفع ضربه استفاده می‌کردند، این خودرو به موتورهای الکترومغناطیسی خطی (Linear Electromagnetic Motors) مجهز شده بود. این تغییر بنیادین، نیاز به فشرده‌سازی روغن و استفاده از دریچه‌های مکانیکی را به طور کامل از بین می‌برد.[1][4]

ریشه‌های این ایده حتی به پیش از آن بازمی‌گردد. در دهه ۱۹۹۰، مرکز الکترومکانیک دانشگاه تگزاس در آستین (UT-CEM) سیستم تعلیق فعال کنترل‌شده الکترونیکی (ECASS) را برای خودروهای نظامی هاموی (HMMWV) توسعه داد. این سیستم می‌توانست نیرویی معادل ۸۸۹۶ نیوتن (۲۰۰۰ پوند) را با دامنه حرکتی ۱۲.۷ سانتی‌متر تولید کند.[1]

در این سیستم‌ها، فیزیک انتقال نیرو کاملاً متفاوت است. هیچ روغنی فشرده نمی‌شود و هیچ قطعه مکانیکی پیچیده‌ای برای تنظیم جریان سیال وجود ندارد؛ همه چیز بر اساس تعامل مستقیم میدان‌های مغناطیسی و جریان الکتریکی کنترل می‌شود که سرعت واکنش را به شدت افزایش می‌دهد.[2][5]

حذف سیالات: مکانیسم موتور الکترومغناطیسی خطی

در یک سیستم تعلیق فعال الکترومغناطیسی، کمک‌فنرهای سنتی با یک موتور خطی جایگزین می‌شوند. برای درک بهتر، یک موتور الکتریکی چرخشی معمولی را تصور کنید که بریده شده و روی یک خط صاف پهن شده است تا حرکت دورانی به حرکت رفت و برگشتی تبدیل شود.[2][3]

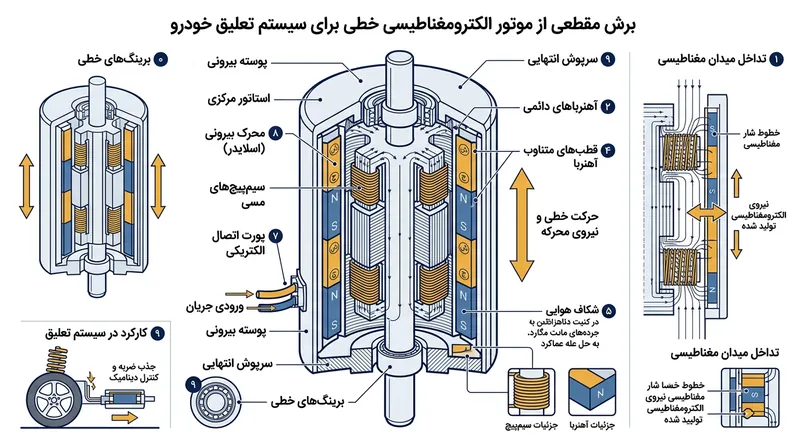

این موتور خطی از دو بخش اصلی تشکیل شده است: یک استاتور (بخش ثابت) که حاوی سیم‌پیچ‌های مسی سه‌فاز است و یک بخش متحرک (Mover) که از آرایه‌های آهنربای دائمی قدرتمند ساخته شده است. استاتور معمولاً به شاسی و بخش متحرک به توپی چرخ متصل می‌شود.[2]

هنگامی که جریان الکتریکی از طریق یک تقویت‌کننده قدرت به سیم‌پیچ‌ها ارسال می‌شود، یک میدان مغناطیسی قوی ایجاد می‌گردد. این میدان با میدان آهنرباهای دائمی تعامل کرده و نیروی دافعه یا جاذبه ایجاد می‌کند که باعث می‌شود چرخ به سمت بالا یا پایین حرکت کند.[3][4]

مهندسان با استفاده از تحلیل المان محدود (FEA)، مسیرهای شار مغناطیسی را بهینه‌سازی می‌کنند تا از نشت میدان جلوگیری کنند. این طراحی دقیق به سیستم اجازه می‌دهد تا با تغییر جهت و شدت جریان الکتریکی، نیروی رانش یا کشش را با دقت میلی‌متری و در کسری از ثانیه تنظیم کند.

برای تحمل وزن ثابت خودرو، این سیستم‌ها همچنان به یک فنر نیاز دارند. در سیستم اولیه بوز، از میله‌های پیچشی (Torsion bars) استفاده می‌شد، در حالی که در سیستم‌های نظامی از فنرهای بادی بهره می‌برند. به این ترتیب، موتور خطی تنها وظیفه مدیریت دینامیک و ارتعاشات را بر عهده دارد.[4]

غلبه بر اینرسی: مزیت سرعت در مقیاس میلی‌ثانیه

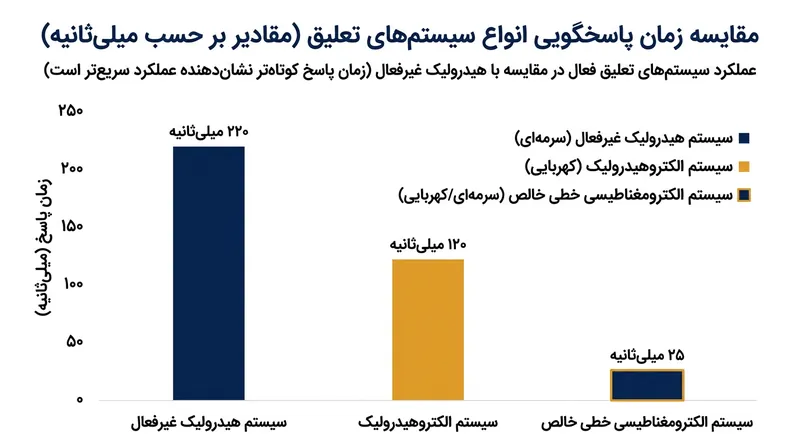

بزرگترین مزیت عملگرهای خطی الکترومغناطیسی نسبت به سیستم‌های هیدرولیکی، سرعت واکنش یا «پهنای باند کنترلی» آن‌هاست. در یک سیستم هیدرولیک، حتی در پیشرفته‌ترین نسخه‌های فعال، زمان مشخصی برای پمپاژ سیال، باز شدن دریچه‌ها و ایجاد فشار فیزیکی نیاز است.[1][3]

این تاخیر ذاتی به دلیل اینرسی سیال رخ می‌دهد؛ روغن هیدرولیک دارای جرم است و به حرکت درآوردن آن زمان می‌برد. در مقابل، موتورهای الکترومغناطیسی خطی تنها توسط سرعت جریان الکتریکی محدود می‌شوند و هیچ سیالی برای جابجایی در مسیر تولید نیروی فعال وجود ندارد.[2][4]

این سیستم‌ها می‌توانند در کسری از میلی‌ثانیه واکنش نشان دهند و فرکانس‌های کنترلی بسیار بالایی را مدیریت کنند. هنگامی که سنسورهای خودرو یک دست‌انداز را تشخیص می‌دهند، جریان الکتریکی فوراً تغییر می‌کند و موتور خطی چرخ را پیش از انتقال ضربه به شاسی جمع می‌کند.[3][4]

برای بهره‌برداری کامل از این سرعت، سیستم از کنترل پیش‌بینانه (Look-ahead preview control) استفاده می‌کند. سنسورها سطح جاده را اسکن کرده و یک مدل ریاضی با ۷ درجه آزادی، جریان دقیق مورد نیاز برای هر یک از چهار عملگر خطی را در زمان واقعی محاسبه می‌کند.

نتیجه این سرعت پردازش و واکنش فیزیکی، توانایی سیستم در «پرواز» دادن بدنه خودرو از روی ناهمواری‌هاست. سیستم می‌تواند چرخ را به طور فعال به داخل یک چاله فشار دهد و پیش از آنکه بدنه فرصت سقوط داشته باشد، آن را دوباره به سطح جاده بازگرداند.[3][4]

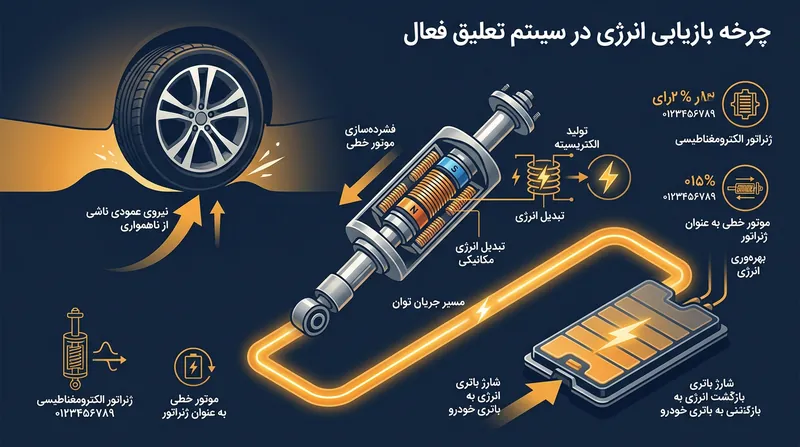

بازیابی انرژی: تبدیل دست‌اندازها به برق

یکی از جذاب‌ترین ویژگی‌های سیستم‌های تعلیق الکترومغناطیسی خطی، توانایی آن‌ها در بازیابی انرژی است. بر اساس قانون القای الکترومغناطیسی فارادی، حرکت یک آهنربا در داخل یک سیم‌پیچ باعث تولید جریان الکتریکی می‌شود که می‌تواند مهار و ذخیره گردد.[2]

هنگامی که چرخ خودرو به یک دست‌انداز برخورد می‌کند، نیروی مکانیکی رو به بالا باعث فشرده شدن موتور خطی می‌شود. در این حالت، موتور به عنوان یک ژنراتور عمل کرده و حرکت آهنرباهای دائمی در کنار سیم‌پیچ‌ها، انرژی جنبشی سیستم تعلیق را به انرژی الکتریکی تبدیل می‌کند.[1][2]

در کمک‌فنرهای سنتی، این انرژی جنبشی به گرما تبدیل شده و توسط روغن هیدرولیک دفع می‌شود که به معنای هدررفت کامل انرژی است. اما در سیستم الکترومغناطیسی، برق تولید شده از طریق یک تقویت‌کننده بازیاب (Regenerative Amplifier) به باتری خودرو بازگردانده می‌شود.[3][4]

به لطف این چرخه بازیابی، مصرف انرژی کل سیستم به شدت کاهش می‌یابد. بر اساس داده‌های منتشر شده، سیستم تعلیق بوز تنها به اندازه یک‌سوم سیستم تهویه مطبوع خودرو انرژی مصرف می‌کرد و در زمان عبور از چاله‌ها از همین انرژی ذخیره‌شده بهره می‌برد.[3][4]

در مطالعات جدیدتر روی سیستم‌های تعلیق بازیاب انرژی (LMEERS)، میانگین توان مورد نیاز در یک چرخه رانندگی معمولی تنها حدود ۵۰ وات به ازای هر واحد برآورد شده است. این سیستم‌ها می‌توانند انتشار دی‌اکسید کربن را تا ۱.۴ گرم در هر کیلومتر کاهش دهند.[2]

تفاوت‌های ساختاری: عملگر خطی در برابر پمپ الکتروهیدرولیک

برای درک بهتر جایگاه این فناوری، باید آن را با سیستم‌های تعلیق فعال الکتروهیدرولیک مقایسه کرد. سیستم‌هایی مانند Porsche Active Ride یا فناوری ClearMotion CM1 که در مقالات پیشین بررسی شدند، بر اساس معماری کاملاً متفاوتی کار می‌کنند.[5]

در سیستم‌های الکتروهیدرولیک، یک موتور الکتریکی چرخشی در پلتفرم‌های ۴۸ تا ۸۰۰ ولت، یک پمپ دنده‌ای دوطرفه را به حرکت درمی‌آورد. این پمپ روغن را با فشار بالا به داخل کمک‌فنر تزریق می‌کند تا ارتفاع و میزان سفتی آن را به سرعت تغییر دهد.[2][5]

در واقع، در معماری الکتروهیدرولیک، موتور الکتریکی تنها تامین‌کننده نیروی محرکه برای یک سیستم مبتنی بر سیال است. اما در عملگرهای خطی الکترومغناطیسی، سیال هیدرولیک به طور کامل از بخش فعال سیستم حذف شده و نیروی محرکه مستقیماً از طریق میدان‌های مغناطیسی به چرخ اعمال می‌گردد.[2][5]

این تفاوت ساختاری باعث می‌شود عملگرهای خطی پاسخ‌دهی سریع‌تری داشته باشند و اصطکاک داخلی کمتری را تجربه کنند. با این حال، حذف کامل سیال هیدرولیک به معنای از دست دادن میرایی پایه (Base Damping) است که در صورت قطع برق، می‌تواند پایداری خودرو را به خطر بیندازد.[2]

به همین دلیل، بسیاری از طرح‌های تحقیقاتی جدید به سمت سیستم‌های هیبریدی حرکت کرده‌اند. در این ساختارها، یک موتور خطی با یک واحد هیدرولیک کوچک ترکیب می‌شود تا در صورت بروز نقص فنی در سیستم الکتریکی، میرایی غیرفعال هیدرولیکی همچنان در دسترس باشد.[2]

واقعیت تجاری: چرا عملگرهای خطی بازار را فتح نکردند؟

با وجود تمام مزایای تئوریک و نمایش‌های خیره‌کننده، سیستم‌های تعلیق الکترومغناطیسی خطی خالص هرگز به تولید انبوه در خودروهای سواری نرسیدند. دلیل اصلی این شکست تجاری، چالش‌های مرتبط با وزن، هزینه تولید و پیچیدگی‌های بسته‌بندی (Packaging) بود.[5]

سیستم اولیه بوز حدود ۹۰ کیلوگرم (۲۰۰ پوند) وزن داشت. استفاده از آهنرباهای دائمی بزرگ و سیم‌پیچ‌های مسی سنگین در هر چهار چرخ، وزن فنربندی‌نشده (Unsprung mass) خودرو را به شدت افزایش می‌داد که خود یک نقطه ضعف بزرگ در دینامیک مکانیکی خودرو محسوب می‌شود.[4][5]

وزن فنربندی‌نشده بالا باعث می‌شود چرخ نتواند به سرعت روی ناهمواری‌های ریز جاده واکنش نشان دهد و چسبندگی مکانیکی تایر کاهش می‌یابد. این یک پارادوکس مهندسی بود: سیستمی که برای بهبود سواری طراحی شده بود، به دلیل وزن بالای خود، چسبندگی مکانیکی را تضعیف می‌کرد.[5]

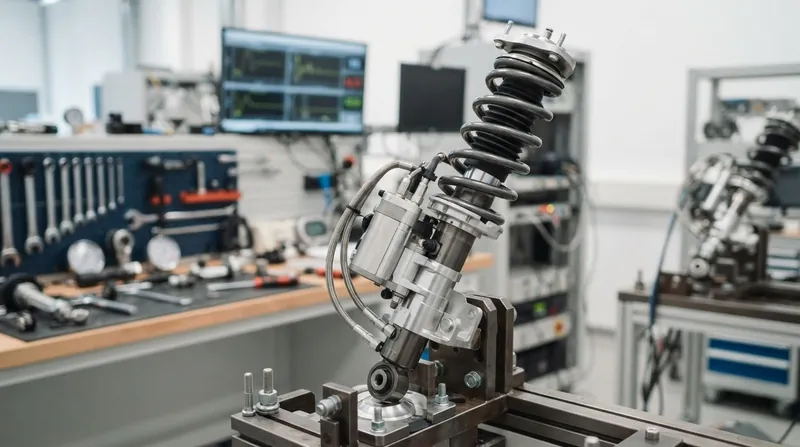

در سال ۲۰۱۷، شرکت «کلیرموشن» (ClearMotion) که توسط مهندسان MIT تاسیس شده بود، پروژه تعلیق بوز را خریداری کرد. اما آن‌ها به جای ادامه مسیر عملگرهای خطی خالص، فناوری نرم‌افزاری بوز را با پمپ‌های الکتروهیدرولیک ترکیب کردند تا سیستم CM1 را برای خودروی Nio ET9 در سال ۲۰۲۵ بسازند.[5]

امروزه، عملگرهای خطی الکترومغناطیسی بیشتر در مقالات دانشگاهی و کاربردهای خاص نظامی دیده می‌شوند. با این حال، با پیشرفت در علم مواد و کاهش هزینه آهنرباهای نئودیمیوم، رویای خودرویی که با نیروی خالص مغناطیس بر فراز جاده شناور باشد، همچنان به عنوان یک هدف نهایی زنده است.[2][5]
