سازوکار قطع‌کننده‌های مدار: مقایسه واحدهای تریپ حرارتی، مغناطیسی و الکترونیکی

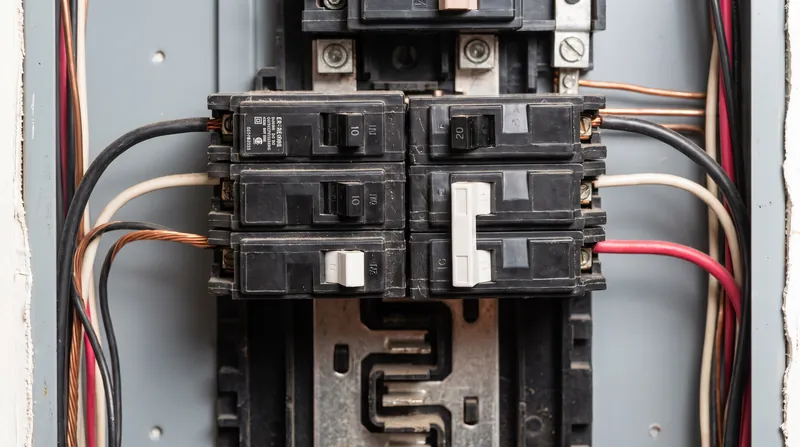

اغلب مالکان خانه تصور می‌کنند قطع‌کننده مدار یک نگهبان ساده است – یا برق ایمن است، یا فیوز فوراً می‌پرد تا جلوی خطر را بگیرد. در واقع، قطع‌کننده‌ای که در زیرزمین یا تابلوی برق شما نصب شده، دائماً در حال گرفتن تصمیمات محاسبه‌شده و با تأخیر زمانی است. وقتی یک بخاری برقی و یک جاروبرقی را همزمان به یک مدار وصل می‌کنید، قطع‌کننده در لحظه‌ای که جریان از ۱۵ آمپر فراتر می‌رود، فوراً عمل نمی‌کند. در عوض، صبر می‌کند، گرما را اندازه‌گیری می‌کند و تصمیم می‌گیرد که آیا این اضافه بار یک نوسان موقت است یا یک خطر آتش‌سوزی پایدار. این تأخیر عمدی، اساس ایمنی برق مدرن است که طراحی شده تا در نوسانات بی‌ضرر، چراغ‌ها روشن بمانند، در حالی که در صورت اتصال کوتاه فاجعه‌بار، فوراً برق را قطع کند.[4][6]

برای مالک یا مستأجری که تلاش می‌کند یک تابلوی برق قدیمی را مدیریت کند، درک نحوه اتخاذ این تصمیمات، نحوه تعامل شما با زیرساخت خانه را تغییر می‌دهد. قطع‌کننده استاندارد مسکونی یک سازوکار واحد نیست، بلکه یک دستگاه ترکیبی است که به عنوان قطع‌کننده حرارتی-مغناطیسی شناخته می‌شود. این دستگاه شامل دو سیستم فیزیکی کاملاً مجزا است که به موازات هم کار می‌کنند تا سیم‌کشی پنهان پشت دیوارها را نظارت کنند. یک سیستم مراقب گرمای خزنده و آهسته است، در حالی که دیگری مراقب جهش‌های ناگهانی و شدید نیروی الکترومغناطیسی است.[3][4]

جزء حرارتی، اسب بارکش اضافه بارهای روزمره است. درون قطع‌کننده یک نوار دوفلزی (bimetallic strip) قرار دارد – دو فلز مختلف که به هم جوش داده شده‌اند و با نرخ‌های متفاوتی در اثر گرما منبسط می‌شوند. هنگامی که جریان برق از این نوار عبور می‌کند، به طور طبیعی گرما تولید می‌شود. اگر شما یک مایکروویو ۱۲ آمپری و یک توستر ۸ آمپری را روی یک مدار ۱۵ آمپری روشن کنید، جریان کل ۲۰ آمپری به آرامی نوار را گرم می‌کند. از آنجایی که فلزات به طور متفاوتی منبسط می‌شوند، نوار شروع به خم شدن می‌کند. پس از چند ثانیه یا حتی چند دقیقه، به اندازه‌ای خم می‌شود که فنر کنتاکت را آزاد کرده و مدار را قطع کند. به همین دلیل است که ممکن است یک قطع‌کننده پنج دقیقه پس از روشن کردن یک وسیله پرمصرف عمل کند، نه بلافاصله.[4]

با این حال، نوار دوفلزی برای متوقف کردن یک اتصال کوتاه کامل – مانند افتادن سشوار در آب یا قطع شدن سیم – بسیار کند است. در چنین سناریوهایی، جریان به ۲۰ آمپر نمی‌رسد؛ بلکه در کسری از ثانیه به هزاران آمپر جهش می‌کند و تهدید می‌کند که سیم را ذوب کرده و فوراً آتش‌سوزی ایجاد کند. اینجاست که واحد تریپ مغناطیسی وارد عمل می‌شود. قطع‌کننده، جریان را از طریق یک آهنربای الکتریکی کوچک هدایت می‌کند. در بارهای عادی، میدان مغناطیسی برای انجام هر کاری بسیار ضعیف است. اما در طول جهش عظیم اتصال کوتاه، نیروی مغناطیسی فوراً چند برابر می‌شود و یک آرمیچر فلزی را می‌کشد که قطع‌کننده را در میلی‌ثانیه عمل می‌دهد، مدت‌ها قبل از اینکه نوار حرارتی فرصت گرم شدن پیدا کند.[3][4]

در حالی که قطع‌کننده‌های حرارتی-مغناطیسی دهه‌ها از خانه‌ها محافظت کرده‌اند، صنعت برق در حال تجربه یک انقلاب آرام است که توسط واحدهای تریپ الکترونیکی هدایت می‌شود. برخلاف پیشینیان مکانیکی خود، قطع‌کننده‌های الکترونیکی از حسگرهای حالت جامد و ریزپردازنده‌ها برای اندازه‌گیری دیجیتالی جریان استفاده می‌کنند. به جای انتظار برای خم شدن یک قطعه فلز یا کشیده شدن یک آهنربا، یک واحد الکترونیکی شکل موج دقیق برق را محاسبه می‌کند. اگر جریان از منحنی ایمنی برنامه‌ریزی شده منحرف شود، ریزپردازنده سیگنالی را برای باز کردن مدار ارسال می‌کند.[1][5]

از لحاظ تاریخی، واحدهای تریپ الکترونیکی منحصراً در قلمرو کاربردهای سنگین تجاری و صنعتی بودند. تأسیساتی با قطع‌کننده‌های مدار هوایی عظیم و قطع‌کننده‌های مدار قالب‌گیری شده (MCCBs) به دقت نقطه‌ای نیاز دارند تا اطمینان حاصل شود که خرابی در یک ماشین، منبع تغذیه اصلی ساختمان را قطع نمی‌کند. واحدهای الکترونیکی به مهندسان اجازه می‌دهند تا منحنی‌های تریپ دقیق را تنظیم کنند و تأخیر را تا حد میلی‌ثانیه تنظیم کنند تا لایه‌های متعدد حفاظت هماهنگ شوند. یک نوار دوفلزی مکانیکی به سادگی نمی‌تواند آن سطح از دقت قابل برنامه‌ریزی را ارائه دهد.[1][2][5]

امروزه، این فناوری تجاری در حال نفوذ به بازار مسکونی است و اساساً اقتصاد بازسازی خانه‌ها را تغییر می‌دهد. فشار برای تابلوهای برق هوشمند و قطع‌کننده‌های مدار خطای قوس پیشرفته (AFCIs) به شدت به نظارت الکترونیکی متکی است. هنگامی که یک مالک خانه برای مدیریت انرژی خورشیدی، ذخیره‌سازی باتری و شارژ وسایل نقلیه الکتریکی (EV) به یک تابلوی هوشمند ارتقا می‌دهد، اساساً حسگرهای حرارتی-مغناطیسی مکانیکی را با واحدهای تریپ الکترونیکی حالت جامد جایگزین می‌کند. این قطع‌کننده‌های مدرن فقط قطع نمی‌کنند؛ بلکه داده‌ها را ثبت می‌کنند، دستگاه خاصی که باعث خطا شده را شناسایی می‌کنند و امکان مدیریت از راه دور را فراهم می‌سازند.[6]

با این حال، این انتقال با مصالحه‌های قابل توجهی همراه است. یک قطع‌کننده حرارتی-مغناطیسی استاندارد یک دستگاه کاملاً فیزیکی است که تقریباً ۱۵ دلار هزینه دارد، هیچ برق اضافی (مصرف فانتوم) مصرف نمی‌کند و می‌تواند چهل سال در یک زیرزمین مرطوب بماند و همچنان کار کند. یک قطع‌کننده هوشمند الکترونیکی می‌تواند تا ۱۵۰ دلار هزینه داشته باشد، برای راه‌اندازی ریزپردازنده خود به مقدار کمی برق مداوم نیاز دارد و قطعات الکترونیکی حساس حالت جامد را وارد یک محیط خشن می‌کند. برای یک مالک خانه معمولی، تصمیم‌گیری بین قابلیت اطمینان مکانیکی و دقت الکترونیکی دیگر فقط یک سؤال مهندسی نیست – بلکه یک ردیف بودجه‌ای مهم در هر ارتقای خانه مدرن است.[2][6]
