سرعت انتشار موج در شبکه بالاسری؛ مرز فیزیکی سرعت قطارهای برقی برای جلوگیری از قوس مخرب

سقف سرعت نهایی یک قطار برقی مدرن لزوماً با توان خروجی اسب‌بخار موتورهای کشنده آن مشخص نمی‌شود، بلکه این محدودیت را موجی مکانیکی تحمیل می‌کند که در سیم‌های بالاسری بالای سر آن منتشر می‌شود. هنگامی که پانتوگراف قطار به سیم تماس بالاسری فشار می‌آورد، فلز را اندکی به سمت بالا رانده و موجی مکانیکی تولید می‌کند که در طول مسیر پیشاپیش لکوموتیو به حرکت درمی‌آید.[1]

اگر سرعت قطار بیش از حد به سرعت این موج مکانیکی نزدیک شود، پیامد آن فاجعه‌بار خواهد بود؛ پانتوگراف عملاً به موجی که خودش ایجاد کرده می‌رسد و همین هم‌گامی، سیم بالاسری را دچار نوسانات رزونانسی مهارناپذیر کرده و اتصال الکتریکی را قطع می‌کند.[2]

این پدیده، شالوده مهندسی تمام خطوط ریلی پرسرعت جهان را رقم می‌زند. برای دستیابی به سرعت‌های بالاتر، مهندسان یا باید سرعت انتشار این موج را افزایش دهند یا شبکه سیم‌های منعطف را به‌طور کامل کنار بگذارند، زیرا قوانین فیزیک به قطار اجازه نمی‌دهد سریع‌تر از این موج مکانیکی حرکت کند.[1]

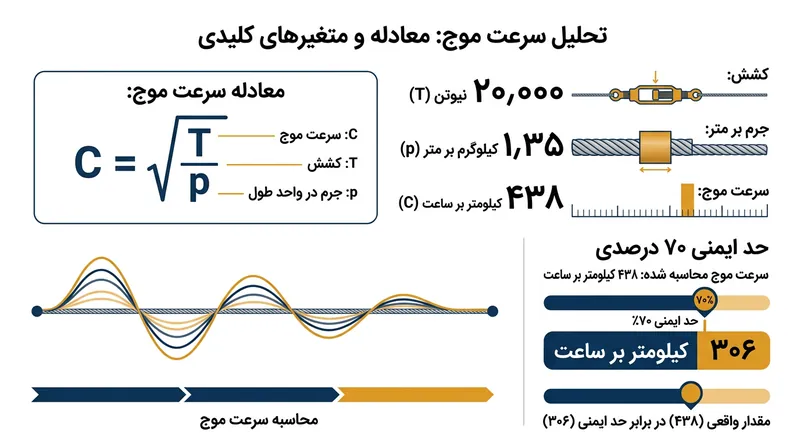

سرعت حرکت این موج مکانیکی از یک رابطه ساده فیزیکی پیروی می‌کند: جذر کشش مکانیکی اعمال‌شده بر سیم تقسیم بر چگالی خطی جرم آن. یک سیم تماس استاندارد مسی با چگالی خطی ۱٫۳۵ کیلوگرم بر متر و نیروی کششی برابر با ۲۰ هزار نیوتن، سرعت موجی معادل دقیقاً ۱۲۱٫۷ متر بر ثانیه تولید می‌کند.[6]

این رقم برابر با ۴۳۸ کیلومتر بر ساعت است که سقف نظری مطلق را برای این نوع زیرساخت مشخص می‌سازد. با این حال، حرکت در خود سرعت موج منجر به رزونانس بی‌نهایت می‌شود و قطارها برای حفظ پیوستگی جریان همواره باید در سرعتی بسیار پایین‌تر از این مرز سیر کنند.[2]

حاشیه ایمنی ۷۰ درصدی

مقررات راه‌آهن اروپا، به‌ویژه استاندارد EN 50367، یک حاشیه ایمنی سخت‌گیرانه برای پیشگیری از این پدیده تشدید در نظر گرفته است. طبق این استاندارد، سرعت عملیاتی قطارها برای تضمین دریافت پایدار برق، نباید از ۷۰ درصد سرعت انتشار موج در شبکه بالاسری فراتر برود.[5]

اعمال این حاشیه ایمنی مقرراتی بر سیم مسی استاندارد، حداکثر سرعت مجاز سیر را به تنها ۳۰۶ کیلومتر بر ساعت محدود می‌کند. از این رو، حتی اگر لکوموتیو توان الکتریکی لازم برای دستیابی به سرعت ۴۰۰ کیلومتر بر ساعت را داشته باشد، خواص فیزیکی شبکه بالاسری سرعت آن را در حوالی ۳۰۰ کیلومتر بر ساعت مهار می‌کند.[1]

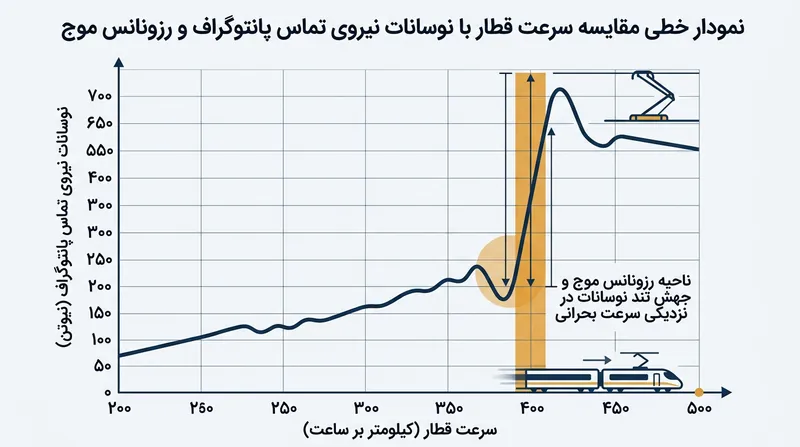

با نقض این حاشیه ایمنی و نزدیک شدن قطار به سرعت بحرانی، پانتوگراف دچار پرش‌های شدید دینامیکی می‌شود؛ بدین معنا که هم‌فاز شدن نیروی رو به بالای پانتوگراف با فاز فرودین موج، تیغه کربنی پانتوگراف را از نظر فیزیکی از روی سیم مسی بلند می‌کند.[6]

این جدایی تنها چند میلی‌ثانیه طول می‌کشد، اما در ولتاژهای بالا، همین زمان کوتاه برای تشکیل یک قوس الکتریکی مهیب کافی است. جریان متناوب ۲۵ کیلوولتی شکاف فیزیکی را طی کرده و هوای اطراف را به کانالی از پلاسمای فوق‌العاده داغ تبدیل می‌کند.[3]

حرارت این قوس‌ها به میزانی می‌رسد که می‌تواند در یک چشم‌برهم‌زدن هم سیم مسی تماس و هم نوار کربن-گرافیتی پانتوگراف را ذوب کند. تکرار این قوس‌ها نه تنها تجهیزات جمع‌آوری جریان قطار را ویران می‌کند، بلکه می‌تواند سیم بالاسری را کاملاً پاره کرده و کل شبکه ریلی را از کار بیندازد.[3]

مهندسی نیروی کشش سیم

برای ارتقای سرعت قطارها به فراتر از مرز ۳۰۶ کیلومتر بر ساعت، مدیران زیرساخت چاره‌ای جز دستکاری متغیرهای معادله سرعت موج ندارند. مستقیم‌ترین راه‌حل پیش روی مهندسان، بالا بردن کشش مکانیکی وارده بر سیم تماس است.[4]

محکم‌تر کشیدن سیم مستقیماً سرعت سیر موج مکانیکی را بالا می‌برد. افزایش نیروی کشش از ۲۰ هزار نیوتن به ۲۷ هزار نیوتن، سرعت موج را به ۵۶۸ کیلومتر بر ساعت رسانده و به تبع آن، سقف مجاز عملیاتی ۷۰ درصدی را به ۳۹۸ کیلومتر بر ساعت ارتقا می‌دهد.[2]

با این حال، مس خالص تجاری توانایی تحمل کشش ۲۷ هزار نیوتنی را در درازمدت ندارد و دچار تغییر شکل دائمی و خزش می‌شود. فلز زیر این بار مکانیکی سنگین به نقطه تسلیم رسیده و موجب شکم دادن خطرناک سیم بین پایه‌ها و از بین رفتن تراز هندسی مسیر می‌شود.[4]

برای غلبه بر این محدودیت، مهندسان متالورژی آلیاژهای پیشرفته مسی با افزودن مقادیر ناچیزی منیزیم یا نقره تولید کردند. این آلیاژها استحکام کششی به مراتب بالاتری نسبت به مس خالص دارند و می‌توان آن‌ها را آن‌قدر محکم کشید که بدون کشیدگی دائمی، پاسخگوی سرعت‌های ۳۵۰ کیلومتر بر ساعت باشند.[1]

نقطه ضعف این آلیاژهای مستحکم، افت اندک رسانایی الکتریکی آن‌ها در مقایسه با مس خالص است. در نتیجه قطارها برای جبران مقاومت باید جریان بیشتری بکشند، که این امر حرارت اضافی در سیم تولید کرده و محاسبات طراحی شبکه بالاسری را پیچیده‌تر می‌کند.[3]

تنگنای چگالی خطی جرم

متغیر دیگری که مهندسان برای افزایش سرعت موج می‌توانند تعدیل کنند، چگالی خطی جرم سیم است. یک سیم سبک‌تر به موج مکانیکی اجازه می‌دهد سریع‌تر حرکت کند و از این طریق، سقف سرعت بحرانی پانتوگراف را بالا برده و امکان اجرای برنامه‌های حرکتی سریع‌تر را فراهم سازد.[6]

متأسفانه کاهش جرم سیم مستلزم باریک‌تر کردن سطح مقطع آن است؛ اما سیم نازک‌تر جریان الکتریکی کمتری را هدایت می‌کند و این دقیقاً در تضاد با توان مگاواتی عظیمی است که یک قطار برای حرکت با سرعت ۳۵۰ کیلومتر بر ساعت نیاز دارد.[6]

لکوموتیوهای پرسرعت برای غلبه بر مقاومت آیرودینامیکی مقادیر بسیار زیادی برق مصرف می‌کنند و نیازمند سیم‌های تماس ضخیم و سنگین هستند تا سیستم دچار گرمای بیش از حد نشود. این وضعیت یک پارادوکس مهندسی بنیادی ایجاد می‌کند: سیم باید سنگین باشد تا جریان را منتقل کند، اما هم‌زمان باید سبک باشد تا از پانتوگراف جا نماند.[1]

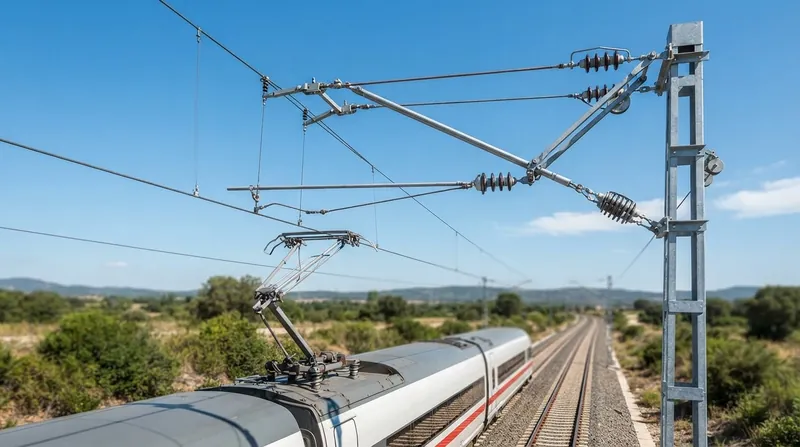

طراحان برای حل این چالش از سامانه دوسیته استفاده می‌کنند؛ به‌طوری‌که یک سیم حامل ضخیم با استفاده از مهاربندهای عمودی آویز، یک سیم تماس سبک‌تر را نگه می‌دارد. این کار هم بار مکانیکی و هم جریان الکتریکی را توزیع کرده و سرعت انتشار موج را دقیقاً در نقطه اتصال بهینه‌سازی می‌کند.[4]

حتی با وجود این بهینه‌سازی‌ها، نیروی بالابرنده آیرودینامیکی وارد بر خود پانتوگراف متناسب با مجذور سرعت قطار افزایش می‌یابد. در سرعت ۴۰۰ کیلومتر بر ساعت، باد چنان فشاری به پانتوگراف در جهت خلاف سیم وارد می‌کند که تنش مکانیکی را به‌طور کاذب تغییر داده و دینامیک امواج را بیش از پیش مغشوش می‌سازد.[2]

فراتر از شبکه‌های منعطف بالاسری

برای سرعت‌های نزدیک به ۴۰۰ کیلومتر بر ساعت و بالاتر، شبکه سیم‌های بالاسری منعطف عملاً به مرزهای نهایی فیزیکی خود می‌رسد. کشش مکانیکی مورد نیاز در چنین سرعت‌هایی از توان تحمل پیشرفته‌ترین آلیاژهای مس-منیزیم نیز فراتر رفته و مهندسان را وادار به بازنگری در اصل ساختار شبکه می‌کند.[1]

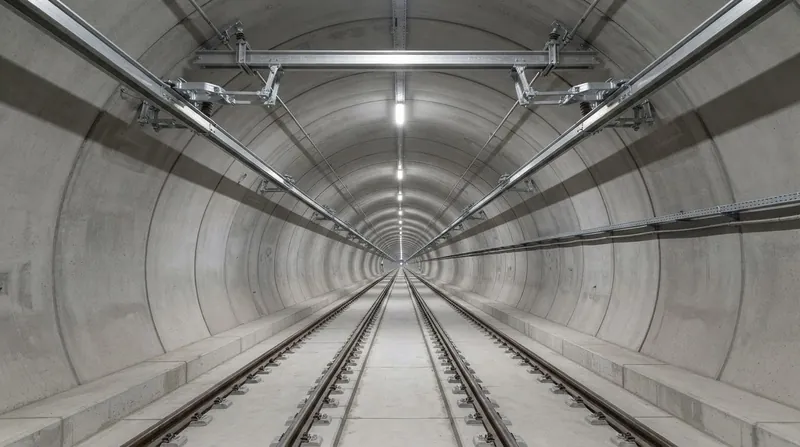

برای درهم شکستن این سد، برخی از پروژه‌های ریلی نسل جدید استفاده از سیم‌های منعطف را متوقف کرده و به ریل‌های صلب هادی روی آورده‌اند. در این سامانه‌ها، یک مقطع اکستروژن آلومینیومی سیم تماس مسی را در تمام طول خود محکم مهار می‌کند و بدین ترتیب، پدیده تشکیل موج مکانیکی به‌طور کلی حذف می‌شود.[4]

از آنجا که در یک شمش یا ریل صلب امکان تشکیل موج رونده وجود ندارد، دیگر حد سرعت بحرانی حاصل از کشش و چگالی جرم معنایی نخواهد داشت. پانتوگراف صرفاً روی یک سطح سخت و بدون ارتعاش می‌لغزد و از نظر تئوری امکان دستیابی به سرعت‌های نامحدود را بدون تهدید رزونانس فراهم می‌آورد.[4]

با وجود این، ریل‌های صلب هادی بسیار سنگین و اجرای آن‌ها روی پل‌های مرتفع در فضای باز مستلزم هزینه‌های هنگفت زیرساختی است. از این رو، کاربرد آن‌ها در حال حاضر عمدتاً به تونل‌ها و بخش‌های زیرزمینی محدود مانده، یعنی جایی که سقف بتنی تونل تکیه‌گاهی پیوسته و ارزان برای ریل آلومینیومی فراهم می‌کند.[1]

تا زمانی که استفاده از سامانه‌های صلب در گستره هزاران کیلومتر مسیر باز از لحاظ اقتصادی مقرون‌به‌صرفه نشود، موج مکانیکی خط بالاسری همچنان تنظیم‌کننده نهایی سرعت ناوگان ریلی باقی خواهد ماند. هر قطار تندروی دنیا در حال حاضر در مسابقه‌ای نفس‌گیر با موجی می‌دود که هرگز اجازه ندارد به آن برسد.[1]
