مهار انبساط: فیزیک ریل‌های جوشکاری‌شده پیوسته در شبکه‌های پرسرعت

صدای ریتمیک «تق‌تق» که بیش از یک قرن مشخصه سفر با قطار بود، به سرعت در حال محو شدن از شبکه‌های مدرن است. جای آن را حرکتی بی‌صدا و یکپارچه گرفته است که به قطارهای مسافربری اجازه می‌دهد بدون لرزش‌های مخرب، سرعت‌های بیش از ۳۰۰ کیلومتر بر ساعت را حفظ کنند. این تحول ناشی از یک تغییر ساختاری واحد است: پذیرش جهانی ریل جوشکاری‌شده پیوسته (CWR)، معماری خاصی در خطوط ریلی که درزهای انبساط را به طور کامل حذف می‌کند.[3][4]

از نظر تاریخی، مهندسان راه‌آهن با یک محدودیت فیزیکی سختگیرانه روبرو بودند. فولاد با گرم شدن منبسط می‌شود و راه‌آهن‌های اولیه با قرار دادن خطوط در قطعات کوتاه ۳۹ فوتی با شکاف‌های کوچک بین آن‌ها، این مسئله را مدیریت می‌کردند. هنگامی که چرخ‌های قطار به این شکاف‌ها برخورد می‌کرد، آن صدای تق‌تق معروف تولید می‌شد، به ناوگان ریلی آسیب می‌رساند و حداکثر سرعت ایمن را محدود می‌کرد.[3]

شبکه‌های پرسرعت مدرن رویکردی کاملاً متضاد اتخاذ می‌کنند: آن‌ها به هیچ وجه اجازه انبساط به فولاد نمی‌دهند. مهندسان با استفاده از جوشکاری ترمیت یا جوشکاری جرقه‌ای، قطعات استاندارد ریل را به نوارهای یکپارچه فولادی تبدیل می‌کنند که می‌توانند تا مایل‌ها امتداد یابند. اتصالات کاملاً صیقل داده می‌شوند و نقاط ضعف مکانیکی که پیش‌تر زمان‌بندی‌های تعمیر و نگهداری را دیکته می‌کردند، از بین می‌روند.[3][6]

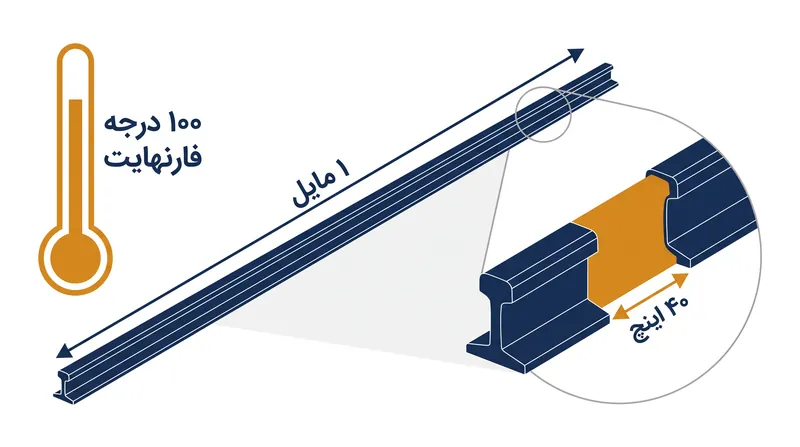

اما حذف شکاف انبساط، فیزیک حرارتی را از بین نمی‌برد. با افزایش دمای محیط، فولاد همچنان تلاش می‌کند تا منبسط شود. افزایش دمای ۱۰۰ درجه فارنهایت، یک قطعه یک مایلی از ریل فولادی مهارنشده را وادار می‌کند تا برای افزایش طول خود به میزان تقریبی ۴۰ اینچ تلاش کند.[6]

از آنجا که ریل پیوسته به صورت فیزیکی به تراورس‌ها قفل شده و در بالاست سنگین مدفون است، نمی‌تواند طول خود را تغییر دهد. در عوض، ساختار خط، فلز را مجبور می‌کند تا آن انرژی حرارتی را به صورت تنش فشاری عظیم در درون خود جذب کند.[1][3]

مقیاس این انرژی محبوس‌شده حیرت‌انگیز است. بر اساس فرمول‌های استاندارد مهندسی راه‌آهن، یک پروفیل ریل ۵۲ کیلوگرم بر متری به ازای هر ۱ درجه سانتی‌گراد افزایش دما، ۱.۶۳۸ تن نیروی انبساطی تولید می‌کند.[1]

هنگامی که این مقیاس به یک ساختار استاندارد خط ریلی دوگانه تعمیم داده شود، یک افزایش ناگهانی ۳۰ درجه سانتی‌گرادی (۵۴ درجه فارنهایت) در تابستان، بیش از ۹۸ تن نیروی فشاری طولی تولید می‌کند. خط ریلی عملاً مانند یک فنر غول‌پیکر و به شدت فشرده عمل می‌کند که تنها با اصطکاک سنگ‌های خردشده زیر آن و نیروی گیره‌بندی بست‌هایش صاف نگه داشته شده است.[1][8]

بر اساس تحلیل سال ۲۰۲۳ توسط Practical Engineering: «هر ریل جوشکاری‌شده پیوسته دارای یک دمای خنثی است که اساساً همان دمای روز نصب آن است. این دمایی است که در آن ریل هیچ‌گونه تنشی را تجربه نمی‌کند.»[6]

این دمای خنثی ریل (RNT) حیاتی‌ترین معیار در مهندسی خطوط مدرن است. برای جلوگیری از کمانش ریل در گرمای تابستان، مهندسان پیش از قفل کردن فولاد، آن را با استفاده از کشنده‌های هیدرولیک یا تجهیزات گرمایشی تخصصی به صورت مصنوعی می‌کشند. با تنظیم RNT در سطح بالا (اغلب حدود ۹۵ درجه فارنهایت یا ۳۵ درجه سانتی‌گراد)، ریل بیشتر عمر عملیاتی خود را به جای حالت فشار (هل دادن)، در حالت کشش (کشیده شدن) سپری می‌کند.[2][6]

فولاد تحت کشش به شدت مقاوم است و یک ریل کشیده‌شده کمانش نخواهد کرد. تنها زمانی که دمای محیط از RNT فراتر رود، ریل وارد حالت فشار می‌شود و خطر «کمانش خورشیدی» (sun kink) — یک کمانش جانبی شدید و انفجاری در خط — پدیدار می‌گردد.[2][3]

حفظ این دمای خنثی بالا یک نبرد دائمی است. نیروهای فیزیکی ناشی از عملیات روزمره راه‌آهن به طور فعال کشش خط را کاهش می‌دهند. نیروهای ترمز قطارهای باری سنگین، جابجایی جانبی قطارها هنگام عبور از پیچ‌ها و کارهای معمول روسازی خط، همگی باعث می‌شوند فولاد به آرامی از میان بست‌های خود بلغزد.[2][7]

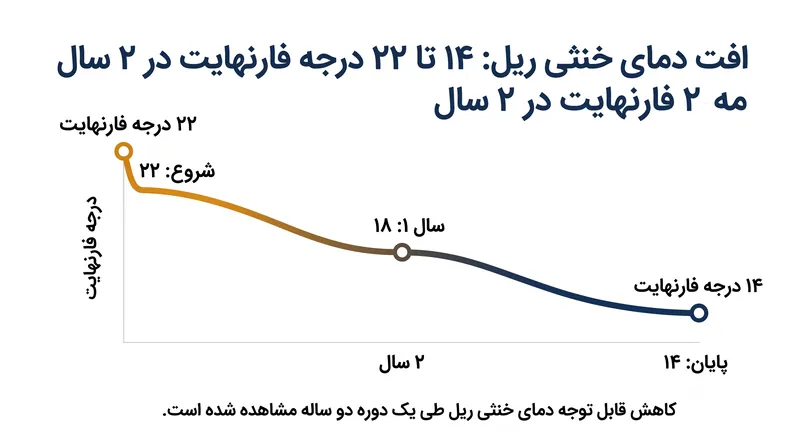

تحقیقات میدانی منتشر شده در بولتن انجمن مهندسی راه‌آهن آمریکا (AREA) این افت را در چندین سایت آزمایشی طی یک دوره دوساله ردیابی کرد. داده‌ها نشان داد که دمای خنثی ریل به طور پیوسته بین ۱۴ تا ۲۲ درجه فارنهایت نسبت به دمای اولیه نصب کاهش می‌یابد و این افت عمدتاً در ماه‌های پاییز و زمستان رخ می‌دهد.[2]

پژوهشگران AREA نتیجه گرفتند: «این نتایج قویاً نشان می‌دهد که صرفاً تنظیم دمای نصب ریل، به ویژه یک دمای بالا، به خودی خود برای تضمین حذف کمانش خط کافی نیست.» افت تدریجی RNT به این معناست که ریل در تابستان سال بعد در دماهای محیطی پایین‌تری وارد فشار خطرناک خواهد شد.[2]

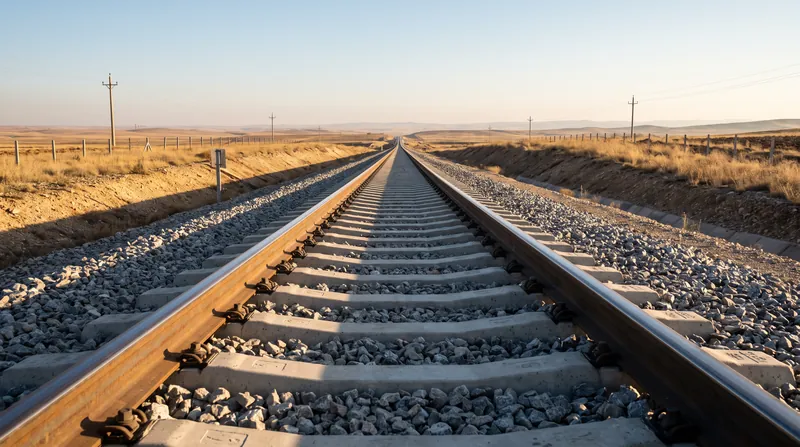

برای مهار این نیروهای عظیم، شبکه‌های ریلی پرسرعت به زیرساخت‌هایی اساساً سنگین‌تر از خطوط قدیمی نیاز دارند. خطوط به جای چوب‌های سنتی، به تراورس‌های بتن‌آرمه عظیم متصل می‌شوند و بالاست‌های سنگی در شانه‌های عریض و سنگین انباشته می‌شوند تا حداکثر مقاومت جانبی را در برابر تمایل فولاد به تاب برداشتن فراهم کنند.[4]

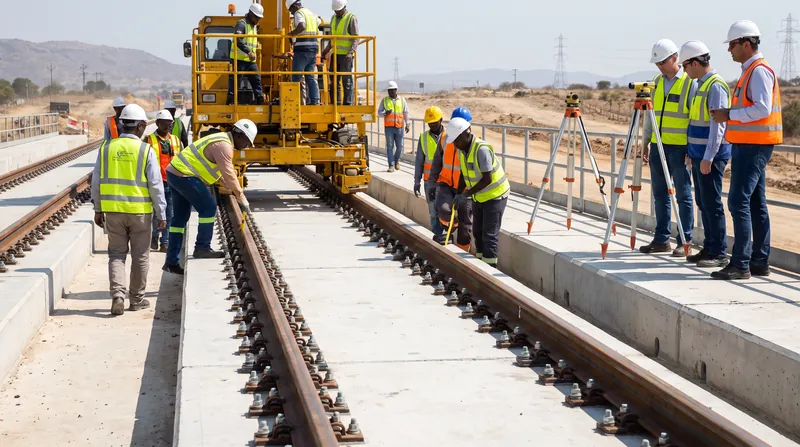

در سخت‌ترین محیط‌ها، مانند کریدورهای ۳۰۰ کیلومتر بر ساعتی برنامه‌ریزی‌شده برای شبکه Alto کانادا یا شینکانسن ژاپن، مهندسان به طور فزاینده‌ای بالاست را به طور کامل کنار گذاشته و به سراغ خطوط دال بتنی با تثبیت مستقیم می‌روند. اگرچه نصب دال‌های بتنی بسیار پرهزینه‌تر است، اما صلبیت مطلقی را فراهم می‌کنند و تضمین می‌کنند که ریل بدون توجه به بار فشاری، هرگز کمانش نخواهد کرد.[4]

بازده اقتصادی مدیریت این تنش حرارتی دگرگون‌کننده است. موسسه تحقیقات فنی راه‌آهن خاطرنشان می‌کند که حذف اتصالات، منبع اصلی تخریب خط را از بین می‌برد. ریل جوشکاری‌شده پیوسته هزینه‌های معمول تعمیر و نگهداری خط را حداقل ۱۵ درصد کاهش می‌دهد و عمر مفید ریل‌ها را ۲۵ درصد افزایش می‌دهد، زیرا فولاد دیگر در انتهای خود توسط هر چرخ عبوری کوبیده نمی‌شود.[5]

با افزایش دمای جهانی و مکرر شدن امواج گرمایی شدید، راه‌آهن‌ها مجبور به تطبیق استراتژی‌های مدیریت حرارتی خود هستند. شبکه‌ها در حال استقرار حسگرهای دمای فیبر نوری پیوسته در امتداد جان ریل و ارزیابی مجدد اهداف RNT منطقه‌ای خود هستند تا اطمینان حاصل کنند که فولاد به طور ایمن در حالت کشش قفل باقی می‌ماند.[3][8]
