۱٬۴۳۵ میلیمتر، ۱٬۶۶۸ میلیمتر و ۱٬۰۶۷ میلیمتر: مصالحههای مهندسی تعیینکننده انتخاب عرض خطوط ریلی جهانی
فاصله میان ریلهای راهآهن، سرعت حداکثری شبکه، ظرفیت بار و هزینههای ساختوساز را تعیین میکند. تحلیل سه خانواده اصلی عرض خط در جهان نشان میدهد که چگونه توپوگرافی منطقهای و محدودیتهای اقتصادی، مهندسان را وادار کردهاند تا از استاندارد جهانی فاصله بگیرند.
به قلم کتایون کردی
این خبر را به اشتراک بگذارید
- حامیان استانداردسازی
- استدلال میکنند که یک عرض جهانی واحد برای تجارت بینالمللی بدون اصطکاک و کارایی زنجیره تأمین ضروری است.
- عملگرایان توپوگرافی
- معتقدند که محدودیتهای زمین و سرمایه، استفاده مداوم از شبکههای با عرض باریک را توجیه میکند.
- اپراتورهای حمل بار سنگین
- برای پایداری جانبی و ظرفیت بار عظیم فراهم شده توسط زیرساختهای با عرض عریض ارزش قائل هستند.
در سال ۱۸۲۹، در خاک مرطوب شمال غربی انگلستان، جورج استفنسون، مهندس راهآهن، خطوط پیشگام لیورپول و منچستر را بنا نهاد. او فاصله سطوح داخلی ریلهای فولادی را دقیقاً ۱٬۴۳۵ میلیمتر تنظیم کرد—معادل ۴ فوت و ۸.۵ اینچ. این بُعد خاص، که از عرض محور واگنهای زغالسنگ اسبکش قبل از دوران صنعتی متولد شد، در نهایت محدودیتهای فیزیکی تجارت جهانی را دیکته کرد. امروز، این فاصله دقیق به عنوان «عرض استاندارد» شناخته میشود و شالوده مکانیکی اکثریت قریب به اتفاق شبکههای قطار جهان را تشکیل میدهد.[2]
تصمیمگیری در مورد فاصله قرارگیری دو ریل، مهمترین انتخاب مهندسی در ساخت راهآهن است. این انتخاب، حداکثر سرعت ایمن ناوگان ریلی، وزن مجاز بار، تیزی منحنیهایی که قطار میتواند طی کند، و حجم عظیمی از خاکی که باید برای ایجاد مسیر در کوه جابجا شود را تعیین میکند. یک پایه عریضتر، پایداری جانبی را افزایش میدهد؛ یک پایه باریکتر، چابکی و صرفهجویی در هزینه را به ارمغان میآورد.[3]

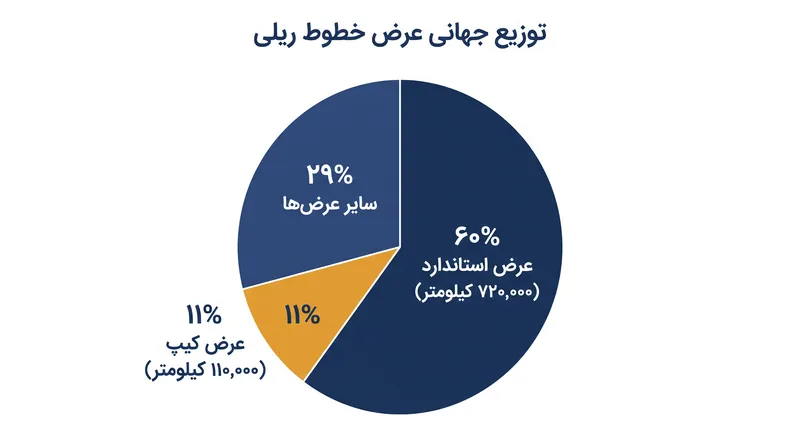

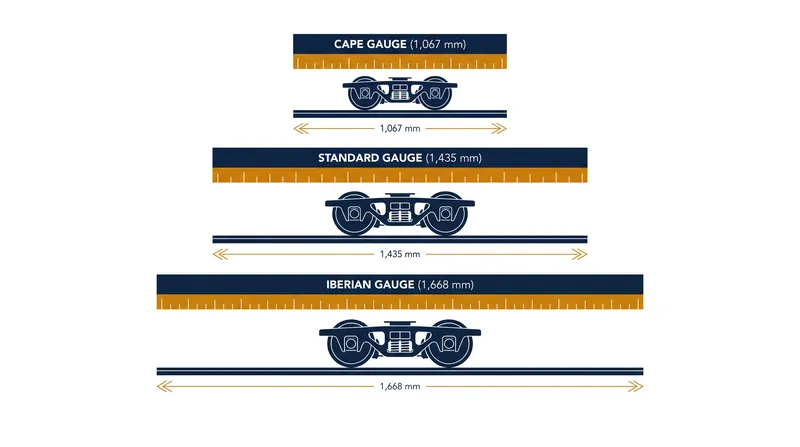

در سراسر جهان، سه خانواده غالب عرض خط، این خواستههای فیزیکی متضاد را نشان میدهند: عرض استاندارد ۱٬۴۳۵ میلیمتری، عرض عریض ایبری ۱٬۶۶۸ میلیمتری، و عرض باریک کیپ ۱٬۰۶۷ میلیمتری. در حالی که عرض استاندارد تقریباً ۶۰ درصد از خطوط ریلی جهان—حدود ۷۲۰٬۰۰۰ کیلومتر—را شامل میشود، ۴۰ درصد باقیمانده نشاندهنده انحرافات مهندسی آگاهانهای است که برای حل مشکلات جغرافیایی، اقتصادی یا استراتژیک خاص طراحی شدهاند.[3]
فیزیک حملونقل ریلی غیرقابل اغماض است. قطار اساساً یک پرتابه عظیم با اصطکاک کم است که کاملاً توسط تعامل بین یک چرخ فولادی لبهدار و یک ریل فولادی هدایت میشود. هنگامی که لوکوموتیو وارد یک منحنی میشود، نیروی گریز از مرکز، مرکز ثقل وسیله نقلیه را به سمت بیرون هل میدهد. هرچه فاصله بین ریلها بیشتر باشد، مرکز ثقل میتواند با ایمنی بیشتری در ارتفاع بالاتری قرار گیرد بدون اینکه وسیله نقلیه واژگون شود.[2]
این تمایل به حداکثر پایداری و ظرفیت بار، توسعه عرضهای عریض را به دنبال داشت. در اواسط قرن نوزدهم، مهندسان در اسپانیا و پرتغال عرض خط عریضتری را انتخاب کردند تا لوکوموتیوهای بزرگتری را در خود جای دهند که قادر به حمل بارهای سنگین در شیبهای تند شبهجزیره ایبری بودند. اسپانیا در ابتدا شبکه خود را با عرض ۱٬۶۷۲ میلیمتر ساخت، در حالی که پرتغال از عرض ۱٬۶۶۴ میلیمتر استفاده کرد.[4]
در سال ۱۹۵۵، دو کشور برای اطمینان از قابلیت همکاری بدون درز فرامرزی، بر سر یک مصالحه به توافق رسیدند. آنها عرض ایبری را دقیقاً ۱٬۶۶۸ میلیمتر تعیین کردند. این بُعد، آن را به دومین عرض عریض در حال استفاده منظم در سطح جهان تبدیل میکند که تنها ۸ میلیمتر باریکتر از عرض هندی ۱٬۶۷۶ میلیمتری است. پایه ۱٬۶۶۸ میلیمتری پایداری جانبی فوقالعادهای را فراهم میکند و امکان استفاده از واگنهای مسافربری جادار و بارهای سنگین را میدهد، اما نیازمند تونلهای عریضتر، پلهای پهنتر و منحنیهای ملایمتر است.[2][4]
در مقابل، زمانی که سرمایه کمیاب است و زمین نامساعد، مهندسان عرض خط را کوچک میکنند. عرضهای باریک، سرعت بالا و حداکثر بار مفید را فدای شعاع چرخش کمتر و کاهش چشمگیر هزینههای ساختوساز میکنند. عرض خط باریکتر به معنای دینامیت کمتر، سنگ حفاریشده کمتر و پلهای باریکتر است.[3]
در مقابل، زمانی که سرمایه کمیاب است و زمین نامساعد، مهندسان عرض خط را کوچک میکنند.
موفقترین پیکربندی از این عرضهای باریک، عرض کیپ ۱٬۰۶۷ میلیمتری است. این عرض که در ابتدا توسط مهندس نروژی، کارل آبراهام پیهل (Carl Abraham Pihl)، برای زمینهای کوهستانی نروژ ترویج شد، نام مشهور خود را پس از آن به دست آورد که استان کیپ آفریقای جنوبی آن را در سال ۱۸۷۳ به عنوان استاندارد پذیرفت.[3]
امروزه، عرض کیپ از نظر میزان استفاده در رتبه سوم جهانی قرار دارد. این عرض بیش از ۱۱۰٬۰۰۰ کیلومتر خط آهن را پوشش میدهد که تقریباً ۱۱ درصد از خطوط ریلی جهان را شامل میشود. این عرض بر شبکههای ژاپن، نیوزیلند، آفریقای جنوبی و بخش عمدهای از آفریقای زیر صحرا تسلط دارد. در ژاپن، عرض ۱٬۰۶۷ میلیمتری برای پیمایش توپوگرافی کوهستانی مجمعالجزایر بسیار مؤثر بود، به طوری که همچنان استاندارد شبکه قدیمی باقی مانده است، حتی با وجود اینکه خطوط پرسرعت شینکانسن از عرض استاندارد ۱٬۴۳۵ میلیمتری استفاده میکنند.[2][3]
همزیستی این عرضهای مختلف، یک تنگنای لجستیکی ایجاد میکند که به عنوان «نقطه تغییر عرض» (break-of-gauge) شناخته میشود. هنگامی که قطاری که روی خط ۱٬۴۳۵ میلیمتری حرکت میکند به خط ۱٬۶۶۸ میلیمتری میرسد، زیرساخت فیزیکی دیگر با وسیله نقلیه مطابقت ندارد. از لحاظ تاریخی، این امر مستلزم تخلیه تمام بار و مسافران و انتقال آنها به قطاری جدید بود—فرآیندی پرزحمت که کارایی زنجیره تأمین را مختل میکرد.[5]

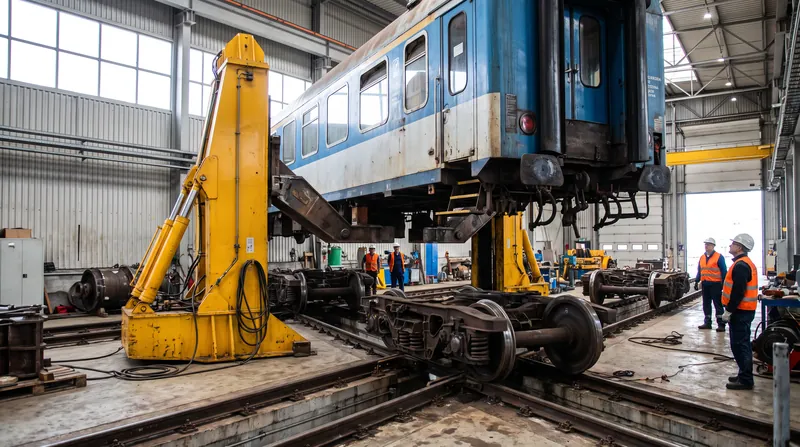

مهندسی مدرن راهحلهایی برای این اصطکاک طراحی کرده است. در مرزهای بین مناطق با عرضهای مختلف، تأسیسات تخصصی از جکهای واگن عظیم استفاده میکنند تا کل قطارها را از بوژیهایشان—ارابههای چرخدار زیرین که محورها را نگه میدارند—بلند کنند. بوژیهای عرض استاندارد بیرون کشیده میشوند، بوژیهای عرض عریض وارد میشوند و قطار دوباره پایین آورده میشود تا سفر خود را ادامه دهد.[5]
ناوگان ریلی پیشرفتهتر از «محورهای با عرض متغیر» استفاده میکنند. این مجموعههای چرخ پیچیده میتوانند در حالی که قطار به آرامی از یک خط انتقال تخصصی عبور میکند، به صورت فیزیکی در امتداد محور به داخل یا خارج بلغزند. این فناوری به قطارهای مسافربری پرسرعت در اسپانیا اجازه میدهد تا بدون توقف، بین عرض استاندارد ۱٬۴۳۵ میلیمتری شبکه پرسرعت و عرض ایبری ۱٬۶۶۸ میلیمتری شبکه قدیمی، بهطور یکپارچه جابجا شوند.[2][5]
فشار برای استانداردسازی بینالمللی همچنان یک نیروی قدرتمند در مهندسی راهآهن است. اتحادیه بینالمللی راهآهن (UIC)، با همکاری سازمان همکاری راهآهن (OSJD)، به طور مداوم استانداردهای فنی حاکم بر نحوه تعامل وسایل نقلیه با خط آهن را بهروزرسانی میکند. در ژانویه ۲۰۲۱، UIC اولین ویرایش IRS 50505-1 را منتشر کرد، سندی جامع که عرض ساختوساز ناوگان ریلی را تعریف میکند.[1]

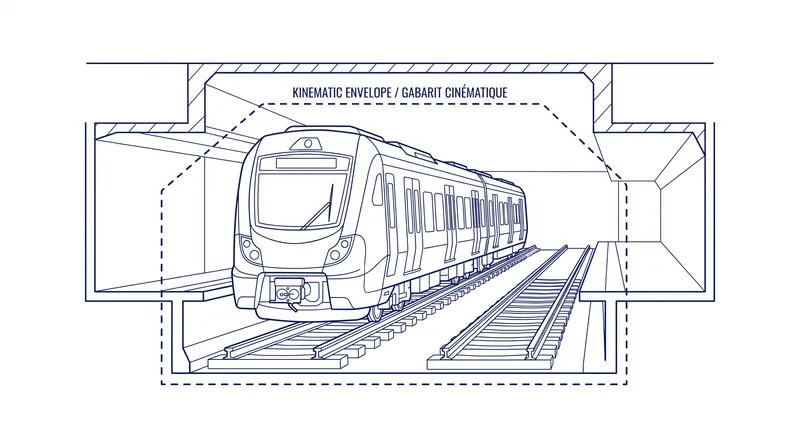

هدف این استانداردها حذف اصطکاک حملونقل فرامرزی است. همانطور که UIC در مستندات رسمی خود اشاره میکند، این سازمان «IRSها را توسعه و توزیع میکند تا به ذینفعان راهآهن کمک کند تا به هماهنگی و همکاری بیشتر در عملیات روزانه راهآهن دست یابند.» با استانداردسازی پوشش سینماتیک—حداکثر فضای فیزیکی که یک قطار متحرک میتواند بدون برخورد با دیوار تونل یا سکو اشغال کند—مهندسان اطمینان حاصل میکنند که یک واگن با عرض استاندارد که در آلمان بارگیری شده است، میتواند با ایمنی در زیرساختهای فرانسه یا ایتالیا حرکت کند.[1]
با این حال، میراث تصمیمات عرض خط قرن نوزدهم به طور دائمی در زمین حک شده است. عرض روسی ۱٬۵۲۰ میلیمتری، که در اصل توسط مهندس پاول ملینکوف (Pavel Melnikov) برای افزایش ظرفیت بار در سراسر دشتهای وسیع و مسطح امپراتوری روسیه طراحی شده بود، همچنان لجستیک اروپای شرقی و آسیای مرکزی را دیکته میکند.[2][3]
شبکه ریلی جهانی یکپارچه نیست، بلکه مجموعهای از مصالحههای مهندسی محلیشده است. عرض استاندارد ۱٬۴۳۵ میلیمتری از طریق شتاب صنعتی اولیه، نبرد برای تسلط جهانی را برد، اما عرض ایبری ۱٬۶۶۸ میلیمتری و عرض کیپ ۱٬۰۶۷ میلیمتری به این دلیل باقی ماندهاند که مشکلات فیزیکی خاصی را حل کردند که عرض استاندارد قادر به حل آنها نبود. فاصله بین ریلها هرگز خودسرانه نیست؛ بلکه یک سند دائمی از زمین، اقتصاد و اولویتهای مهندسی دورهای است که در آن بنا نهاده شده است.[2][3][4]
چرا مهم است
درک عرض خطوط ریلی توضیح میدهد که چرا شبکههای پرسرعت نیازمند زیرساختهای کاملاً جدید هستند و چرا حملونقل بار فرامرزی اغلب با تنگناهای لجستیکی عظیمی روبرو میشود. عرض فیزیکی خط آهن بهطور دائمی یک منطقه را در محدودیتهای اقتصادی و مهندسی خاصی تثبیت میکند.
نکات کلیدی
- عرض استاندارد ۱٬۴۳۵ میلیمتری، که از واگنهای زغالسنگ بریتانیایی قرن نوزدهم نشأت گرفته، تقریباً ۶۰ درصد از شبکههای ریلی جهان را تشکیل میدهد.
- عرضهای عریض، مانند عرض ایبری ۱٬۶۶۸ میلیمتری، پایداری جانبی بالاتری ارائه میدهند و امکان حمل بارهای سنگینتر و بلندتر را فراهم میکنند.
- عرضهای باریک، مانند عرض کیپ ۱٬۰۶۷ میلیمتری، هزینههای خاکبرداری را به شدت کاهش داده و امکان استفاده از منحنیهای تندتر در مناطق کوهستانی را میدهند.
- مهندسی مدرن با استفاده از محورهای با عرض متغیر و جکهای واگن عظیم برای تعویض ارابهها در مرزها، بر تنگناهای ناشی از تغییر عرض خط غلبه میکند.
بررسی عمیق دیدگاهها
حامیان استانداردسازی
استدلال میکنند که یک عرض جهانی واحد برای تجارت بینالمللی بدون اصطکاک و کارایی زنجیره تأمین ضروری است.
این گروه، که اغلب توسط شرکتهای لجستیک بینالمللی و نهادهای نظارتی فرامرزی نمایندگی میشوند، نقاط تغییر عرض را به عنوان تنگناهای اقتصادی غیرقابل قبول میبینند. آنها به سرمایهگذاریهای عظیم مورد نیاز برای تأسیسات تعویض بوژی و ناوگان ریلی با عرض متغیر اشاره میکنند که زیانهای سرباری هستند و در صورت تبدیل شبکههای قدیمی به استاندارد ۱٬۴۳۵ میلیمتری، میتوان به طور کامل از آنها اجتناب کرد. برای این حامیان، دلایل تاریخی پذیرش عرضهای عریض یا باریک تحتالشعاع ضرورت مدرن کریدورهای حمل بار قارهای یکپارچه قرار میگیرد.
عملگرایان توپوگرافی
معتقدند که محدودیتهای زمین و سرمایه، استفاده مداوم از شبکههای با عرض باریک را توجیه میکند.
مهندسان و برنامهریزانی که در مناطق کوهستانی یا در حال توسعه فعالیت میکنند، استدلال میکنند که عرض استاندارد یک تجمل است که هر جغرافیایی قادر به تأمین آن نیست. آنها تأکید میکنند که عرض کیپ ۱٬۰۶۷ میلیمتری و عرض متری ۱٬۰۰۰ میلیمتری به طور قابل توجهی به خاکبرداری کمتر، تونلهای باریکتر و شعاع منحنیهای تندتر نیاز دارند، که آنها را به تنها گزینههای مالی مقرونبهصرفه برای عبور از توپوگرافی نامساعد تبدیل میکند. این دیدگاه تأکید میکند که یک راهآهن کندتر و باریکتر، بسیار بهتر از نداشتن هیچ راهآهنی است.
اپراتورهای حمل بار سنگین
برای پایداری جانبی و ظرفیت بار عظیم فراهم شده توسط زیرساختهای با عرض عریض ارزش قائل هستند.
اپراتورهایی که از عرض ایبری ۱٬۶۶۸ میلیمتری، عرض روسی ۱٬۵۲۰ میلیمتری یا عرض هندی ۱٬۶۷۶ میلیمتری استفاده میکنند، تناژ خالص را بر قابلیت همکاری بینالمللی اولویت میدهند. آنها استدلال میکنند که پایه عریضتر امکان استفاده از واگنهای باری بلندتر و سنگینتر با مرکز ثقل بالاتر را فراهم میکند و حجم کالاهای فلهای مانند زغالسنگ و غلات را که میتوان در یک سفر جابجا کرد، به حداکثر میرساند. برای این اپراتورها، مزایای اقتصادی داخلی جابجایی بارهای عظیم بسیار بیشتر از ناراحتی ناشی از انتقال در مرزها است.
