موازنه افت توان و عایق‌بندی: عامل تعیین‌کننده در استانداردهای ولتاژ برق‌رسانی ریلی

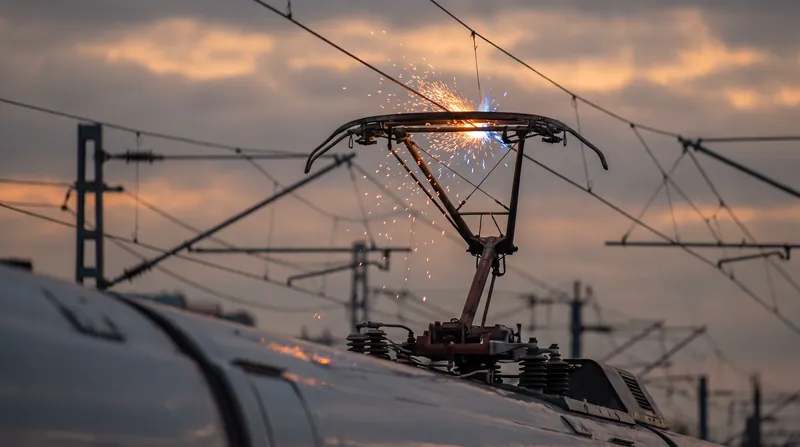

سرانجام یک پروژه چند میلیارد دلاری برق‌رسانی ریلی، نه در نیروگاه یا پست کشش، بلکه در فاصله هوایی فیزیکی میان سقف قطار و سقف تونل تعیین می‌شود. این حریم - حداقل فاصله لازم برای جلوگیری از پرش قوس الکتریکی ولتاژ بالا از سیم برق‌دار به زیرساخت‌های متصل به زمین - کل معماری راه‌آهن را دیکته می‌کند. اگر این فاصله بیش از حد کوچک باشد، سیستم دچار قوس و اتصال کوتاه شده و خرابی فاجعه‌باری به بار می‌آورد. اگر این فاصله باید بزرگ باشد، هر تونل، پل و روگذری در مسیر باید بازسازی یا مرتفع شود تا سیم را در خود جای دهد. همین محدودیت هندسی واحد، مهندسان راه‌آهن را وادار به یک مصالحه دشوار میان بازدهی انتقال توان و هزینه‌های ساخت‌وساز عمرانی می‌کند و واقعیت فیزیکی هر خط آهن برقی در جهان را شکل می‌دهد.[3][5]

جابه‌جایی یک قطار مسافربری ۴۰۰ تنی با سرعت ۳۰۰ کیلومتر بر ساعت به مقادیر عظیمی از انرژی الکتریکی نیاز دارد که اغلب برای غلبه بر مقاومت آیرودینامیکی و اصطکاک مکانیکی، از چند مگاوات برای هر قطار فراتر می‌رود. از آنجا که توان الکتریکی حاصل‌ضرب ریاضی ولتاژ و جریان است، مهندسان برای انتقال این حجم عظیم از انرژی تنها دو اهرم بنیادین در اختیار دارند: یا باید جریان بسیار زیادی را با ولتاژ پایین انتقال دهند، یا جریان نسبتاً کمی را با ولتاژ بسیار بالا به شبکه تزریق کنند. این معادله کل فلسفه طراحی شبکه کشش را هدایت کرده و انتخابی میان سیم‌های سنگین یا عایق‌های سنگین را تحمیل می‌کند.[4]

از منظر تاریخی، شبکه‌های ریلی شهری و قدیمی رویکرد جریان بالا را انتخاب کرده و بر اساس سیستم‌های جریان مستقیم (DC) با ولتاژ ۱٫۵ کیلوولت (kV) یا ۳ کیلوولت استانداردسازی شدند. پیاده‌سازی این سیستم‌های DC با ولتاژ متوسط نسبتاً ساده است و تجهیزات سنگین و پیچیده تبدیل توان را به‌جای خود قطار، در کنار مسیر نگه می‌دارد. با قرار دادن یکسوکننده‌ها در پست‌های ثابت، ناوگان ریلی سبک‌تر و تولید آن ارزان‌تر تمام می‌شود؛ ویژگی مهمی که برای شبکه‌های حومه‌ای با نیاز به شتاب‌گیری سریع و توقف‌های مکرر بسیار سودمند است. با این حال، عبور جریان بالا از یک سیم فیزیکی با یک پیامد فیزیکی شدید و اجتناب‌ناپذیر همراه است: گرمایش مقاومتی.[1][2]

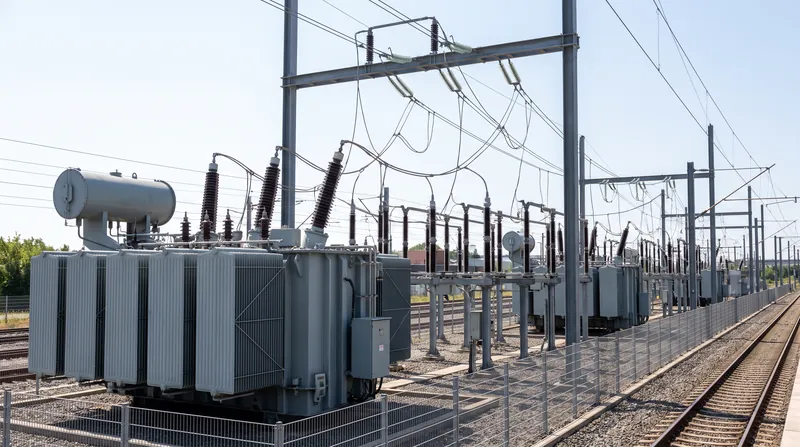

هنگامی که جریان الکتریکی از سیم مسی بالاسری (زنجیره) عبور می‌کند، با مقاومت الکتریکی طبیعی مواجه شده و انرژی ارزشمند را به‌صورت گرما در هوای اطراف هدر می‌دهد. این افت توان با مجذور جریان نسبت مستقیم دارد - یک واقعیت ریاضی که به‌شدت محدود می‌کند توان تا چه مسافتی می‌تواند پیش از غیرقابل استفاده شدن منتقل شود. در یک سیستم استاندارد ۳ کیلوولت DC، ولتاژ در طول مسیر چنان با سرعت افت می‌کند که پست‌های کشش باید هر سه تا پنج کیلومتر ساخته شوند تا قطارها در حرکت بمانند. برای یک سیستم متروی متراکم شهری، ساخت پست‌های مکرر قابل مدیریت است، اما برای یک خط اصلی بین‌شهری، به یک بار زیرساختی غیرقابل عبور تبدیل می‌شود.[2][4]

برای حل این گلوگاه انتقال و امکان‌پذیر ساختن راه‌آهن پرسرعت مدرن، شبکه‌ها به جریان متناوب (AC) با ولتاژ بسیار بالاتر روی آوردند - به‌طور خاص، استاندارد ۲۵ کیلوولت AC که در سطح جهانی توسط کمیسیون الکتروتکنیکی بین‌المللی در مشخصات IEC 60850 رسمی شده است. با افزایش ولتاژ به ۲۵ کیلوولت، جریان مورد نیاز برای انتقال دقیقاً همان مقدار توان مگاواتی با ضریب ۸٫۳۳ کاهش می‌یابد. این تغییر، اقتصاد توزیع توان را به‌طور بنیادین دگرگون کرده و به راه‌آهن اجازه می‌دهد با پردازش میانی بسیار کمتری، مستقیماً از شبکه ولتاژ بالای ملی تغذیه کند.[1][5]

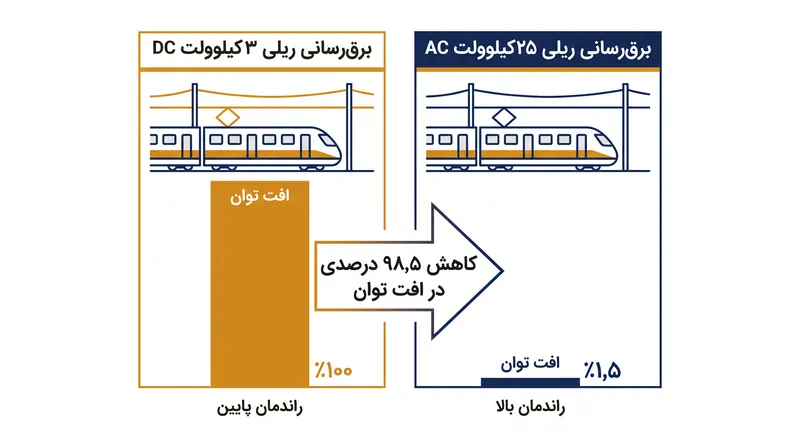

از آنجا که تلفات مقاومتی خط به‌صورت نمایی با جریان افزایش می‌یابد، آن کاهش ۸٫۳۳ برابری در جریان انتقال، مستقیماً به کاهش چشمگیر ۹۸٫۵ درصدی در افت توان انتقال ترجمه می‌شود. این جهش فوق‌العاده در بازدهی الکتریکی به سیستم‌های ۲۵ کیلوولت AC اجازه می‌دهد پست‌های کشش خود را تا فاصله ۶۰ کیلومتری از یکدیگر قرار دهند و حجم زیرساخت‌های الکتریکی کنار مسیر را در امتداد مسیرهای طولانی روستایی به‌شدت کاهش دهند. رویکرد AC با ولتاژ بالا، تنها راهکار از نظر ریاضی عملی برای تأمین توان عظیم مورد نیاز یک قطار پرسرعت است که در فاصله دوری از مرکز یک شهر بزرگ فعالیت می‌کند.[4][5]

اما راهکار ۲۵ کیلوولت AC مانع مهندسی بزرگ خود را به همراه دارد: حریم فاصله. در ولتاژ ۲۵,۰۰۰ ولت، الکتریسیته تمایل زیادی دارد تا برای یافتن مسیر اتصال به زمین از هوای محیط عبور کند، به‌ویژه در محیط‌های مرطوب یا آلوده. برای جلوگیری از قوس الکتریکی فاجعه‌بار، سیم‌های بالاسری باید در ارتفاع بسیار بالاتری نسبت به قطار معلق شوند و مقره‌های فیزیکی سرامیکی یا کامپوزیتی باید بسیار بزرگ‌تر باشند. آیین‌نامه برق، حداقل فواصل دقیقی را میان سیم برق‌دار، پانتوگراف و هرگونه فلز یا مصالح بنایی متصل به زمین در اطراف آن دیکته می‌کند که یک پوشش فضایی نامرئی اما مطلق را در اطراف خط آهن ایجاد می‌کند.[3]

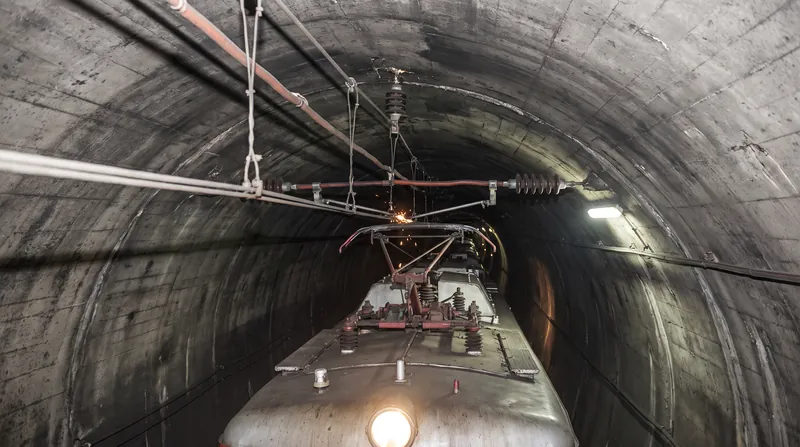

این الزام سخت‌گیرانه عایق‌بندی، زنجیره‌ای از پیامدهای پرهزینه مهندسی عمران را به دنبال دارد. هنگامی که یک خط ریلی قدیمی به ۲۵ کیلوولت AC ارتقا می‌یابد، تونل‌های بازمانده از دوران ویکتوریا، سایبان‌های ایستگاه‌ها و پل‌های جاده‌ای کم‌ارتفاع ناگهان فاقد حریم عمودی لازم برای جای دادن ایمن سیم برق‌دار می‌شوند. مدیران زیرساخت معمولاً مجبور می‌شوند روگذرها را تخریب و بازسازی کنند، با خاک‌برداری زمین زیر بستر خط آهن آن را از نظر فیزیکی پایین بیاورند، یا پوشش‌های عایق تخصصی و گران‌قیمتی را به کار گیرند تا خطوط ولتاژ بالا را از میان مصالح بنایی موجود عبور دهند. هزینه این عملیات عمرانی اغلب از هزینه خود تجهیزات الکتریکی فراتر می‌رود.[3][4]

علاوه بر این، استراتژی AC با ولتاژ بالا، بار وزنی عظیمی را از زیرساخت‌های کنار مسیر مستقیماً به ناوگان ریلی منتقل می‌کند. از آنجا که موتورهای کشش قطار نمی‌توانند مستقیماً از برق ۲۵ کیلوولت AC استفاده کنند، هر لوکوموتیو یا واحد چندگانه الکتریکی باید ترانسفورماتور سنگین داخلی خود را حمل کند تا پیش از رسیدن برق به اینورترها و موتورها، ولتاژ را تا سطح قابل استفاده‌ای کاهش دهد. این الزام، طراحی قطار را به‌طور بنیادین تغییر داده و به بوژی‌های سنگین‌تر و سیستم‌های تعلیق مستحکم‌تری برای تحمل جرم متمرکز سخت‌افزار الکتریکی نیاز دارد.

این ترانسفورماتورهای داخلی باید به‌طور ویژه مهندسی شوند تا در یک محیط عملیاتی به‌شدت نامساعد دوام بیاورند. همان‌طور که مهندسان شرکت ترانسفورماتور تایشان (Taishan Transformer) اشاره می‌کنند، «سیستم‌های برق راه‌آهن تحت شرایط الکتریکی منحصربه‌فردی کار می‌کنند که تفاوت چشمگیری با سیستم‌های برق صنعتی یا شهری معمولی دارد»، به این معنی که این واحدها باید در عین حفظ بازدهی بالا، در برابر تنش حرارتی شدید، چرخه‌های عملیاتی مداوم و لرزش مکانیکی سنگین مقاومت کنند. این امر وزن و پیچیدگی قابل‌توجهی به خود قطار می‌افزاید و رویکرد AC را برای سیستم‌های متروی شهری سبک‌وزن که شتاب‌گیری سریع و حداقل سایش ریل را در اولویت قرار می‌دهند، کمتر ایده‌آل می‌سازد.[2]

شکاف عمیق فنی میان ۳ کیلوولت DC و ۲۵ کیلوولت AC از نظر تاریخی شبکه ریلی جهانی را چندپاره کرده و مسافران را مجبور ساخته در مرزهای ملی یا محدوده شهرها، جایی که استانداردهای برق‌رسانی با هم تلاقی پیدا می‌کنند، قطار خود را تغییر دهند. برای دهه‌ها، این ناسازگاری به‌عنوان یک مانع سخت در برابر سفرهای ریلی بین‌المللی یکپارچه عمل می‌کرد و نیازمند راهکارهای عملیاتی پیچیده یا استفاده از لوکوموتیوهای دیزلی سنگین و ناکارآمد برای پر کردن این شکاف‌ها بود. با این حال، پیشرفت‌های اخیر در الکترونیک قدرت حالت جامد این مانع را کاهش داده و به تولیدکنندگان اجازه می‌دهد لوکوموتیوهای چندسیستمی بسازند که قادرند دریافت توان خود را در حین حرکت به‌طور پویا پیکربندی مجدد کنند.[4][5]

یک قطار پرسرعت چندسیستمی مدرن می‌تواند در سراسر یک کشور روی یک خط اصلی بسیار کارآمد ۲۵ کیلوولت AC حرکت کند، پانتوگراف خود را به‌طور یکپارچه پایین بیاورد، مدارهای داخلی خود را تغییر دهد و بدون هیچ توقفی زیر یک سیم ۳ کیلوولت DC وارد یک پایانه شهری قدیمی شود. اگرچه تولید و نگهداری این قطارهای چندسیستمی به دلیل سیستم‌های الکتریکی دوگانه آن‌ها به‌مراتب گران‌تر است، اما آن‌ها نشان‌دهنده پل تکنولوژیک نهایی بر فراز موازنه افت توان و عایق‌بندی هستند و به اپراتورها اجازه می‌دهند از بهترین جنبه‌های هر دو استاندارد بهره‌برداری کنند.[4][5]

با نگاه به آینده، پژوهشگران به‌طور فعال در حال بررسی معماری‌های نوین DC با ولتاژ متوسط هستند که تلاش می‌کنند بهترین ویژگی‌های هر دو سیستم را در بر بگیرند. با ارتقای سیستم‌های DC به ولتاژهای بالاتر - مانند ۹ کیلوولت DC - مهندسان امیدوارند تراکم پست‌های برق شبکه‌های سنتی DC را به‌طور قابل‌توجهی کاهش دهند، بدون آنکه الزامات حریم گسترده و جریمه‌های ترانسفورماتورهای سنگین داخلی استاندارد ۲۵ کیلوولت AC را به همراه داشته باشند. این سیستم‌های آزمایشی می‌توانند مسیر میانه‌ای را برای ارتقای خطوط قدیمی ارائه دهند، جایی که محدودیت‌های مهندسی عمران، برق‌رسانی AC را غیرممکن می‌سازد.[2]

تا زمانی که این سیستم‌های ولتاژ متوسط آزمایشی به استانداردهای جهانی تبدیل شوند، فیزیک بنیادین موازنه افت توان و عایق‌بندی همچنان بر طراحی راه‌آهن حاکم خواهد بود. احداث هر خط پرسرعت جدید و ارتقای هر خط حومه‌ای قدیمی، همچنان یک شرط‌بندی محاسبه‌شده بر سر این موضوع است که آیا ساخت پست‌های برق بیشتر ارزان‌تر است یا بازسازی پل‌ها. هندسه نامرئی قوس الکتریکی برای دهه‌های آینده به‌عنوان داور نهایی در نحوه تأمین توان، ساخت و بهره‌برداری از راه‌آهن‌های جهان باقی خواهد ماند.[5]
