بافر دوگانه در برابر سه‌گانه: زنجیره تعویض کارت گرافیک چگونه تاخیر نمایشگر را فدای پارگی تصویر می‌کند؟

بافر دوگانه تاخیر ورودی را تا آخرین حد ممکن پایین می‌آورد، اما در لحظاتی که سخت‌افزار از یک چرخه پردازش جا بماند، بازیکنان را در منگنه انتخابی تلخ قرار می‌دهد: یا پارگی شدید تصویر یا افت فاجعه‌بار نرخ فریم. در مقابل، بافر سه‌گانه با افزودن یک بافر حافظه سوم این سکته‌های ناگهانی را ریشه‌کن می‌کند؛ معامله‌ای که به بهای تاخیر قطعیِ یک فریمی، روانی بی‌نقص تصویر را تضمین خواهد کرد.[1]

در مسابقات بازی‌های ویدیویی (esports)، میلی‌ثانیه‌ها سرنوشت پیروزی و شکست در نبردهای تن‌به‌تن را رقم می‌زنند. مکانیزمی که وظیفه تحویل این فریم‌های سرنوشت‌ساز را به نمایشگر بر عهده دارد، زنجیره تعویض (swap chain) است؛ صفی از بافرهای حافظه که مستقیماً توسط رابط‌های برنامه‌نویسی گرافیکی (API) هدایت می‌شود.[2]

برای درک این بده‌بستان فنی، باید نحوه مکالمه واحد پردازش گرافیکی (GPU) با نمایشگر را زیر ذره‌بین گذاشت. مانیتورها در بازه‌های زمانی کاملاً ثابتی تازه می‌شوند و یک صفحه استاندارد ۶۰ هرتز، به طور دقیق هر ۱۶٫۶۷ میلی‌ثانیه یک تصویر کاملاً تازه طلب می‌کند.[3]

کارت گرافیک با نهایت توانی که مدار سیلیکونی‌اش اجازه می‌دهد فریم‌ها را رندر می‌کند، اما مانیتور خطوط تصویر را صرفاً به صورت متوالی و خط به خط از بالا به پایین رسم می‌کند. اگر در میانه‌های همین فرایند رسم، سخت‌افزار اطلاعات حافظه را بازنویسی کند، تصویر درست از وسط می‌شکند.

این شکاف ناخوشایند همان پارگی تصویر (Screen Tearing) نام دارد؛ یک نقص بصری آزاردهنده که در آن نیمه بالای تصویر فریم قدیمی و نیمه پایین فریم جدید را به نمایش می‌گذارد. راه رهایی از این آشفتگی بصری تنها یک چیز است: همگام‌سازی بی‌نقص سخت‌افزار.[4]

مبنای عملکرد بافر دوگانه

پایه‌ای‌ترین پاسخ فنی به این پارگی، بافر دوگانه (Double Buffering) است. سیستم دو فضای مجزا در حافظه اختصاص می‌دهد: بافر جلو (Front Buffer) که مانیتور داده‌ها را از روی آن می‌خواند، و بافر عقب (Back Buffer) که کارت گرافیک فریم بعدی را در آن نقاشی می‌کند.[4]

به محض پایان رندر، سیستم جای این دو بافر را عوض می‌کند. اگر همگام‌سازی عمودی (V-Sync) خاموش باشد، این تعویض بی‌درنگ و آنی رخ می‌دهد؛ رویکردی که تازه‌ترین داده‌های ممکن را به خورد بازیکن می‌دهد اما تاوانش پارگی بی‌پایان تصویر است.

روشن کردن V-Sync تعویض بافرها را دقیقاً به بازه خاموشی عمودی (VBI) مانیتور قفل می‌کند؛ همان مکث بسیار ناچیزی که بین نوسازی‌های پیاپی صفحه رخ می‌دهد. این کار پارگی را نابود می‌کند اما زیر فشارهای سنگین پردازشی، یک گلوگاه مرگبار برای لوله‌های انتقال داده می‌سازد؛ سخت‌افزار برای تعویض بافر دست‌به‌سینه منتظر اجازه می‌ماند.[3]

اگر کارت گرافیک برای رندر یک فریم روی مانیتور ۶۰ هرتزی ۱۷ میلی‌ثانیه زمان صرف کند، ضرب‌الاجل سفت‌وسخت ۱۶٫۶۷ میلی‌ثانیه‌ای را از دست می‌دهد. در این وضعیت، بافر عقب پر می‌ماند و باید منتظر آغاز چرخه نوسازی بعدی دست روی دست بگذارد.

چون بافر عقب اشغال است، پردازنده گرافیکی هیچ فضایی برای تخلیه داده‌های تازه ندارد. در نتیجه به کما می‌رود و کاملاً متوقف می‌شود؛ در حالی که مانیتور فریم قبلی را برای بار دوم روی صفحه می‌اندازد، پردازنده بدون انجام هیچ کاری بی‌کار می‌نشیند. این سکته، یک پرش تصویر کاملاً محسوس ایجاد می‌کند.

این توقف ناگهانی بی‌درنگ نرخ فریم موثر را نصف می‌کند و هدف ۶۰ فریم بر ثانیه را به ۳۰ فریم بر ثانیه تنزل می‌دهد. بازیکن این شوک را به شکل جهش وحشتناک در تاخیر ورودی حس می‌کند؛ لگی کشنده که نشانه‌گیری دقیق را غیرممکن می‌سازد.[3]

بده‌بستان فنی در بافر سه‌گانه

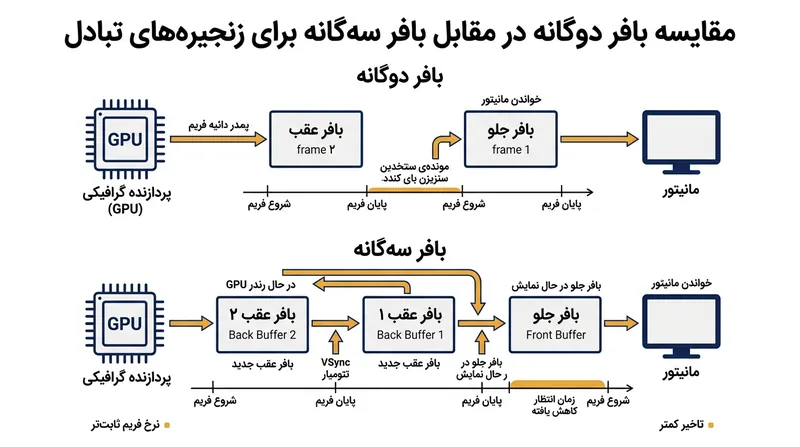

بافر سه‌گانه با افزودن دومین بافر عقب به زنجیره تعویض، این توقف ویرانگر را خنثی می‌کند. وقتی کار بافر عقب اول تمام شد و منتظر پنجره همگام‌سازی ماند، کارت گرافیک دست از کار نمی‌کشد؛ بلکه فوراً به سراغ خانه بعدی می‌رود.[4]

سخت‌افزار بی‌معطلی رندر فریم بعدی را درون بافر سوم کلید می‌زند. لوله‌های پردازش گرافیکی پیوسته سیراب می‌مانند و پردازنده هیچ‌گاه معطل رسیدن مانیتور نخواهد شد. در چنین چرخه‌ای، راندمان کاری در قله مطلق حفظ می‌شود.

این سازوکار سقوط آزاد نرخ فریم را متوقف می‌کند. اگر پردازشگر گرافیکی یک پنجره بازسازی را از دست بدهد، مانیتور به محض آمادگی، تازه‌ترین فریم کامل‌شده را از میان دو بافر عقب موجود برمی‌دارد. خروجی نهایی پیش چشم کاربر، انیمیشنی کاملاً نرم و یکدست است.[3]

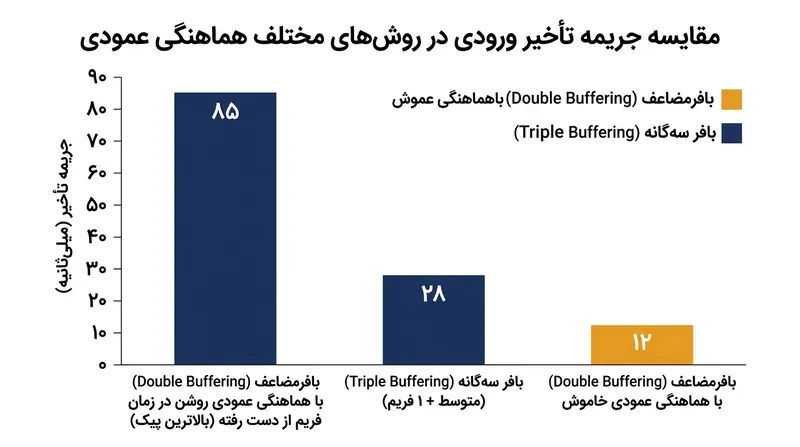

با تمام این اوصاف، این روانی تصویر تاوانی سخت در بخش تاخیر ورودی دارد. با حضور یک بافر اضافی در زنجیره، تصویری که روی مانیتور نقش می‌بندد همواره یک گام عقب‌تر از فریم در سامانه‌ای بدون محدودیت است.

در فرکانس ۶۰ هرتز، آن بافر اضافی حدود ۱۶٫۷ میلی‌ثانیه تاخیر میان کلیک ماوس و مشاهده واکنش روی صفحه می‌اندازد. برای یک بازیکن حرفه‌ای مسابقات الکترونیک، چنین تاخیر ثابتی سازشی غیرقابل قبول است؛ آن‌ها پارگی تصویر را به کنترل‌های کند و لخت ترجیح می‌دهند.[1]

مدل‌های مدرن ارائه برگردان

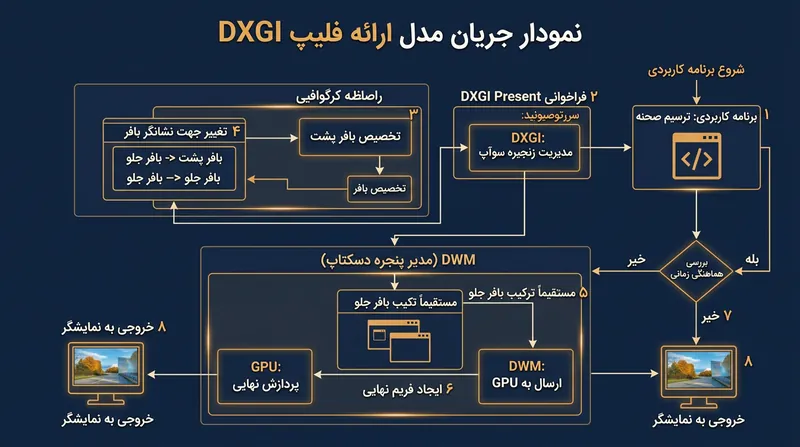

رابط‌های گرافیکی مدرن مثل DirectX 12 و Vulkan سازوکار این زنجیره‌های تعویض را دگرگون کرده‌اند. ویندوز با معرفی مدل ارائه برگردان (Flip Model)، روش‌های سنتی کپی بلوک بیتی را که بی‌رویه داده‌ها را در سیستم جا‌به‌جا می‌کردند به حاشیه راند. این تحول معماری، محاسبات ریاضی تاخیر را زیرورو کرد.[2]

مدل برگردان به بخش مدیریت پنجره‌های دسکتاپ سیستم‌عامل اجازه می‌دهد بدون کپی کردن فیزیکی داده‌ها، مستقیماً از روی بافر عقب بخواند. این کار مصرف پهنای باند حافظه را مهار می‌کند و میلی‌ثانیه‌های ارزشمندی از زمان کل ارائه می‌کاهد؛ جهشی غول‌آسا در بازدهی پردازش بصری.[2]

توسعه‌دهندگان همچنین می‌توانند چیدمان‌های پیشرفته‌تری مانند حالت صندوق پستی (Mailbox Mode) را فعال کنند. در این پیکربندی، کارت گرافیک بی‌وقفه فریم‌ها را درون بافرهای پشتی می‌ریزد، اما سیستم فریم قبلیِ نمایش‌داده‌نشده را بلافاصله بازنویسی می‌کند. فقط جدیدترین داده‌ها حق بقا دارند.

حالت صندوق پستی خروجی بدون پارگی ناشی از V-Sync را در کنار سرعت مهارنشده یک لوله رندرینگ آزاد فراهم می‌آورد. این شیوه به دلیل دور ریختن فریم‌های قدیمی انرژی و برق هدر می‌دهد، اما تضمین می‌کند مانیتور همواره داغ‌ترین و تازه‌ترین داده ممکن را شکار کند.

راهکار مبتنی بر نرخ نوسازی متغیر

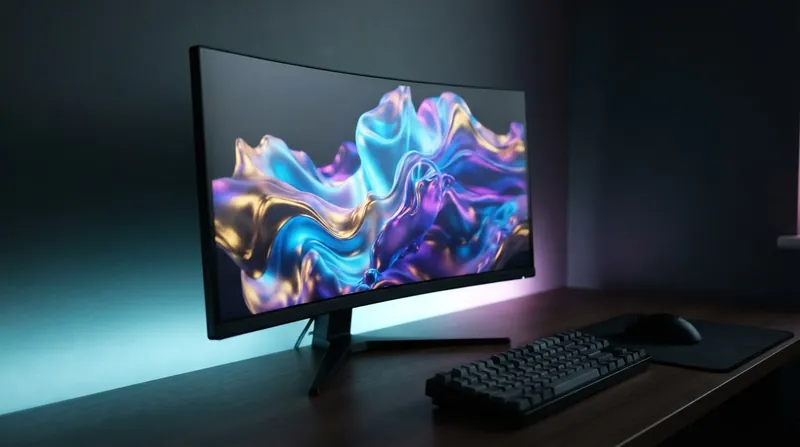

راهکارهای سخت‌افزاری تا حد زیادی طومار کشمکش‌های نرم‌افزاری بافرینگ را در سیستم‌های بالارده پیچیده‌اند. فناوری‌های نرخ نوسازی متغیر (VRR) با تغییر رفتار ذاتی مانیتور حین رندر، کل این معادله را وارونه کرده‌اند: مانیتور اکنون گوش‌به‌فرمان کامل کارت گرافیک می‌شود.

به جای آن‌که کارت گرافیک چشم‌انتظار تقویم زمانی و خشک مانیتور بماند، نرخ نوسازی متغیر مانیتور را مجبور می‌کند تا زمان پایان کار کارت گرافیک صبر کند. نمایشگر ضرباهنگ نوسازی خود را به طور پویا با لحظه دقیق اتمام رندر فریم تنظیم می‌کند.

با فعال بودن نرخ نوسازی متغیر، بافر دوگانه نقطه عطف بی‌نظیری خلق می‌کند. بازیکنان پایین‌ترین تاخیر ورودی ممکن را بدون کمترین پارگی تصویر به دست می‌آورند، و جریمه تاخیر بافر سه‌گانه به کلی منسوخ می‌شود؛ راه‌حلی نهایی و بی‌نقص برای دنیای گیمینگ مدرن.[1]

زنجیره‌های تعویض بهینه‌نشده، در صورت تنظیمات اشتباه هنوز هم می‌توانند تا ۵۰ یا ۶۰ میلی‌ثانیه تاخیر ورودی اولیه به سیستم تحمیل کنند. تسلط بر خط لوله بافرینگ برای توسعه‌دهندگانی که به دنبال تجربه‌ای برق‌آسا و روان هستند حیاتی است. در طراحی یک محیط تعاملی پرشتاب، تک‌تک میلی‌ثانیه‌ها سرنوشت‌سازند.[2]

ردپای اشغال حافظه

بافر سه‌گانه ردپای حافظه حجیم‌تری نیز به سخت‌افزار گرافیکی تحمیل می‌کند. ذخیره‌سازی یک بافر رنگ تمام‌رزولوشن اضافی، همراه با داده‌های بافر عمق و استنسیل مربوطه، بخش گرانبهایی از حافظه گرافیکی (VRAM) را می‌بلعد؛ سرباری که رابطه مستقیمی با رزولوشن نمایشگر دارد.

اگرچه کارت‌های گرافیک امروزی با انبارهای عظیم حافظه این هزینه را مثل آب خوردن هضم می‌کنند، اما سخت‌افزارهای قدیمی‌تر یا تراشه‌های موبایل ممکن است به زانو درآیند. توسعه‌دهندگان باید این باج حافظه را در برابر مزایای مسلم تصویری بدون پارگی و سکته بسنجند؛ هنری که هنر ظریف تعادل میان محدودیت‌های سرسخت سخت‌افزاری است.
