اشباع ترانسفورماتور و تلفات کرونا؛ مرز نهایی ولتاژ در شبکه‌های انتقال برق زمینی

سقف قطعی ولتاژ در سامانه‌های انتقال برق جریان متناوب (AC) در حدود ۱۲۰۰ کیلوولت است. با اینکه بالا بردن ولتاژ روی کاغذ تلفات مقاومتی خطوط را مهار می‌کند، دو پدیده بنیادین فیزیکی—یعنی اشباع مغناطیسی هسته ترانسفورماتور و تخلیه الکتریکی کرونا—افزایش بیشتر ولتاژ را در شرایط زمین از نظر مهندسی و اقتصادی ناممکن ساخته‌اند.[6]

مهندسان شبکه نزدیک به یک قرن ولتاژ خطوط را پیوسته بالا بردند تا انتقال حجم عظیمی از برق در فواصل میان‌قاره‌ای ممکن شود. ولتاژ بالاتر اجازه می‌دهد همان توان الکتریکی با شدت‌جریان کمتری جابه‌جا شود که مستقیماً اتلاف انرژی به‌شکل گرما در هادی‌ها را به حداقل می‌رساند.[6]

اما فیزیک اتمسفر زمین و آلیاژهای فرومغناطیس رفتار مقیاس‌پذیر نامحدودی ندارند. فراتر از آستانه ۱۲۰۰ کیلوولت، زیرساختی که برای مهار میدان الکتریکی و مدیریت شار مغناطیسی لازم است، به‌قدری سنگین‌تر، غول‌پیکرتر و گران‌تر تمام می‌شود که دستاوردهای افزایش راندمان را کاملاً می‌بلعد.[6]

این بن‌بست فیزیکی اپراتورهای شبکه را ناچار کرده رویکرد خود را در جابه‌جایی گیگاوات‌ها انرژی بازتعریف کنند. به‌جای بالا بردن نامحدود ولتاژ در خطوط متناوب، توسعه شبکه امروزه ناگزیر به خطوط ولتاژ فوق‌قوی جریان مستقیم (HVDC) یا هادی‌های پیشرفته کامپوزیتی وابسته شده تا این سقف ساختاری دور زده شود.[6]

محرک مهار مقاومت الکتریکی

برای درک چرایی این سقف، ابتدا باید علت اصرار شبکه بر ولتاژهای بالا را بررسی کرد. توان الکتریکی حاصل‌ضرب ولتاژ در جریان است؛ یعنی انتقال ۵۰۰۰ مگاوات برق هم با ولتاژ پایین و جریان بسیار سنگین ممکن است و هم با ولتاژ بسیار بالا و جریانی ناچیز.[6]

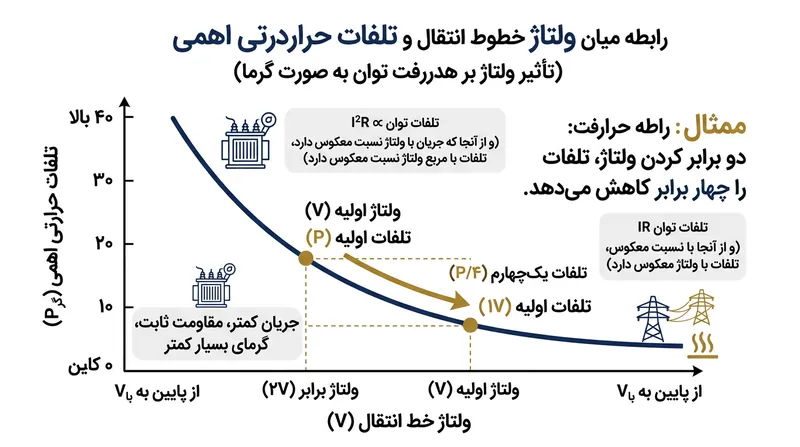

شدت‌جریان، دشمن شماره یک بهره‌وری انتقال انرژی است. عبور الکترون‌ها از سیم‌های آلومینیومی با مقاومت الکتریکی مواجه شده و تلفات ژول (I²R) ایجاد می‌کند؛ انرژی مفیدی که به‌صورت حرارت در جو آزاد می‌شود. این اتلاف مقاومتی با مجذور جریان نسبت مستقیم دارد.[6]

با رساندن ولتاژ به ۵۰۰ یا ۸۰۰ کیلوولت، شدت‌جریان به همان نسبت افت می‌کند. این رابطه ریاضی نشان می‌دهد دو برابر کردن ولتاژ، تلفات گرمایی را به یک‌چهارم می‌رساند و مانع از هدررفت میلیون‌ها دلار توان تولیدی نیروگاه‌ها می‌شود.[6]

همین مزیت بزرگ، موتور محرک افزایش پیوسته ولتاژ در طول قرن بیستم بود؛ مسیری که از خطوط محلی ۱۱۵ کیلوولت آغاز شد، به شبکه‌های فشارقوی ۳۴۵ کیلوولت رسید و سرانجام به کریدورهای فوق‌فشار ۸۰۰ کیلوولت ختم شد تا برق سدهای دورافتاده را به کلان‌شهرهای ساحلی برساند.[6]

اما با تلاش مهندسان برای عبور از مرز ۱۰۰۰ کیلوولت، خواص فیزیکی موادی که برای افزایش ولتاژ و هدایت جریان به کار می‌رفتند، وارد فاز تسلیم شد. نخستین گلوگاه ساختاری نه در دکل‌ها، بلکه در اعماق پست‌های برق و درون ترانسفورماتورهای عظیم نیروگاهی پدیدار گشت.[6]

مرز مغناطیسی فولاد سیلیسیمی

کارکرد ترانسفورماتور بر پایه القای الکترومغناطیسی است؛ جایی که یک هسته مغناطیسی انرژی را از سیم‌پیچ اولیه ولتاژپایین به سیم‌پیچ ثانویه فشارقوی انتقال می‌دهد. این هسته‌ها از ورقه‌های فولاد سیلیسیمی دانه‌بندی‌شده نورد سرد (CRGO) ساخته می‌شوند که بهترین ساختار را برای هدایت شار مغناطیسی دارند.[2]

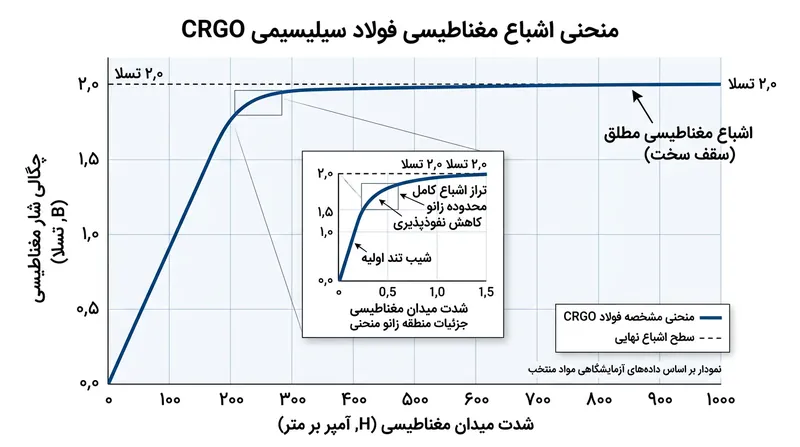

بر اساس مستندات فنی شرکت امارات ترانسفورمر که از سازندگان بزرگ تجهیزات پست است، «چگالی شار اشباع برای فولاد CRGO تقریباً ۲٫۰ تسلا است».[2]

هنگامی که هسته به این مرز ۲٫۰ تسلا می‌رسد، فیزیک ماده مانع از پذیرش خطوط میدان مغناطیسی بیشتر می‌شود. اگر افزایش ولتاژ شار بیشتری را به هسته تحمیل کند، هسته اشباع شده و جریان مغناطیس‌کننده ناگهان اوج می‌گیرد که حاصلی جز جهش دمایی شدید و تخریب ترانسفورماتور ندارد.[2]

مهندسان برای کارکرد ایمن، همواره حاشیه‌ای در نظر می‌گیرند. همان‌طور که امارات ترانسفورمر اشاره می‌کند: «چگالی شار عملیاتی عادی بین ۱٫۶ تا ۱٫۷ تسلا طراحی می‌شود تا در برابر نوسانات گذرا و اضافه ولتاژ ایمن بماند.» نگه داشتن چگالی شار زیر ۱٫۷ تسلا در سطح ولتاژ ۱۲۰۰ کیلوولت، مستلزم گسترش چشمگیر سطح مقطع هسته است.[2]

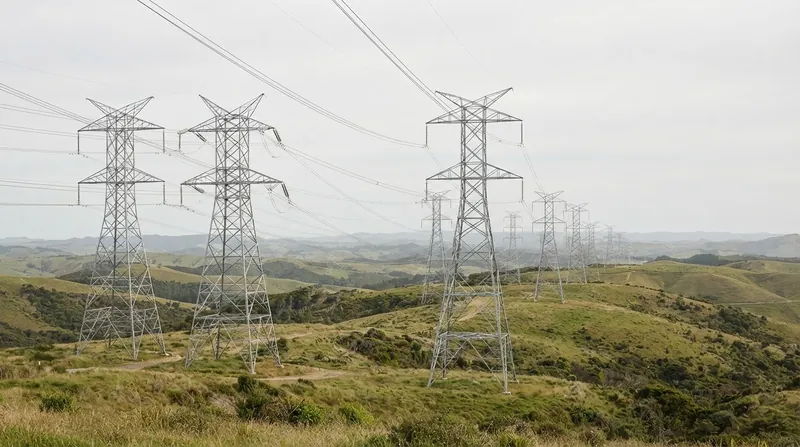

این قاعده ابعادی به یک چالش لجستیکی بی‌سابقه بدل می‌شود. برای جلوگیری از اشباع در ۱۲۰۰ کیلوولت، هسته فولاد سیلیسیمی باید چنان حجمی پیدا کند که وزن کل واحد ترانسفورماتور به صدها تن برسد؛ رقمی که در لبه مرز تحمل شبکه حمل‌ونقل زمینی قرار دارد.[2][6]

جابه‌جایی چنین غول‌هایی نیازمند واگن‌های قطار اختصاصی با ده‌ها محور و تقویت پل‌های جاده‌ای است. ساخت یک ترانسفورماتور متناوب در کلاس ۱۵۰۰ کیلوولت هسته‌ای آن‌چنان حجیم می‌طلبد که اصلاً امکان حمل آن از کارخانه سازنده تا پست برق وجود ندارد.[6]

شکست الکتریکی پیوند هوا

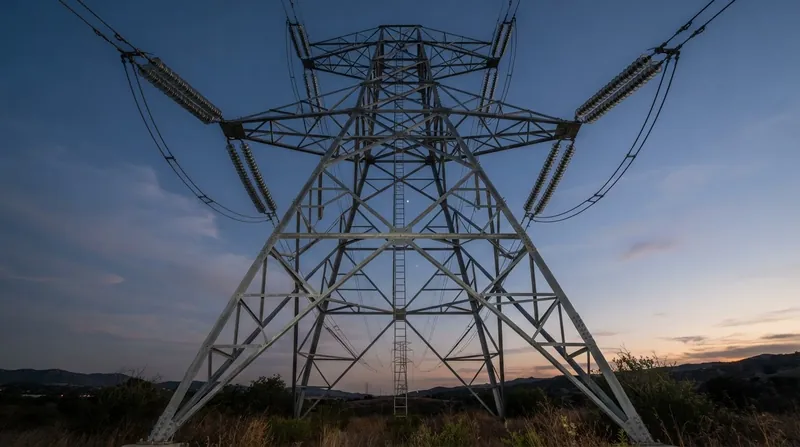

حتی اگر فناوری حمل‌ونقل بتواند ترانسفورماتورهای بزرگ‌تری را جابه‌جا کند، خود خطوط انتقال با سقف فیزیکی اتمسفر زمین برخورد می‌کنند. هادی تحت ولتاژ فوق‌قوی، میدان الکتریکی شدیدی پیرامون خود پدید می‌آورد که مولکول‌های هوای اطراف را به‌شدت تحت تنش قرار می‌دهد.[5]

در شرایط عادی جوی، هوا تا گرادیان پتانسیل حدود ۳۰ کیلوولت بر سانتی‌متر عایق است. اگر شدت میدان الکتریکی در سطح کابل از این مقدار فراتر رود، هوا یونیزه و رسانا می‌شود؛ پدیده‌ای مخرب موسوم به تخلیه کرونا.[5]

تخلیه کرونا با هاله درخشان بنفش‌رنگ، صدایی شبیه وزوز یا شکستن و بوی تند ازن خود را نشان می‌دهد. این وضعیت عملاً به معنای نشت مستقیم انرژی از کابل به هوا است که مگاوات‌ها برق را تلف کرده و تداخل فرکانس رادیویی شدیدی به بار می‌آورد.[5]

آغاز این نشت طبق فرمول تجربی پیک (Peek's formula) محاسبه می‌شود که نشان می‌دهد ولتاژ بحرانی به شعاع مؤثر هادی بستگی حیاتی دارد. مهار کرونا در ولتاژ ۱۲۰۰ کیلوولت نیازمند افزایش چشمگیر قطر کابل‌های حامل جریان است.[1][5]

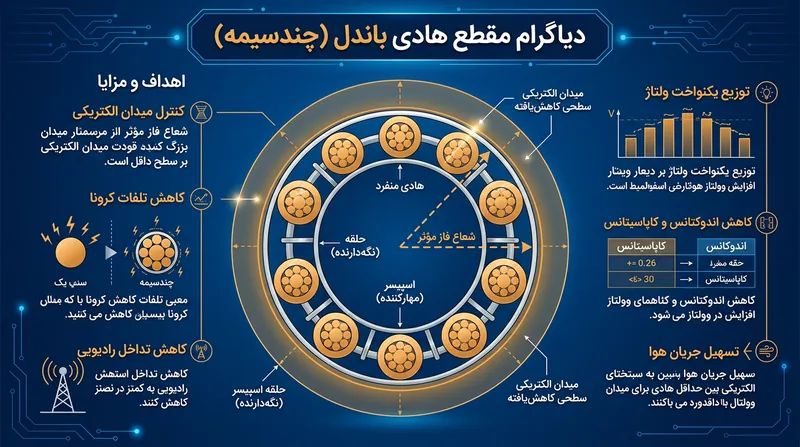

از آنجا که یک هادی تک‌رشته‌ای توپر با چنین ضخامتی فوق‌العاده سنگین و انعطاف‌ناپذیر بوده و مهار مکانیکی آن نشدنی است، مهندسان از آرایش دسته‌سیم (هادی‌های باندل) بهره می‌برند. در خطوط ۱۲۰۰ کیلوولت ناگزیر باید از دسته‌های ۸ تا ۱۲ تایی زیرهادی استفاده کرد که با فاصله‌اندازهای فلزی از هم باز نگه داشته می‌شوند تا شعاع فاز به‌صورت مصنوعی بزرگ شود.[1][6]

این دسته‌سیم‌های حجیم بادگیر فوق‌العاده بزرگی در برابر توفان ایجاد می‌کنند و وزن هر اسپن به ده‌ها تن می‌رسد. در نتیجه، دکل‌های فولادی باید در ابعادی عظیم برپا شوند؛ امری که هزینه فولاد، بتن‌ریزی فونداسیون و نصب را تا جایی بالا می‌برد که صرفه‌جویی حاصل از کاهش تلفات مقاومتی را به‌کلی بی‌اثر می‌کند.[6]

ریاضیات بازدهی نزولی

سقف نهایی ولتاژ در تقاطع نامطلوب این روابط مقیاسی تعیین می‌شود. طراحان شبکه باید بازدهی خطی ولتاژ بالا را در برابر رشد درجه‌دوم هزینه‌های سازه‌ای مهار آن بسنجند؛ معادله‌ای که از ولتاژ ۱۲۰۰ کیلوولت به بعد تراز خود را از دست می‌دهد.[6]

تحلیل تحریریه فکت‌لن نشان می‌دهد که با نرمال‌سازی روابط فیزیکی تخلیه کرونا و چگالی شار مغناطیسی، یک افت شدید در شاخص هزینه به فایده نمایان می‌شود. صرفه‌جویی در تلفات مقاومتی رفتاری خطی دارد، اما هزینه‌های مقابله با اثرات جانبی چنین نیستند.[6]

برای گریز از اشباع مغناطیسی، سطح مقطع هسته با افزایش ولتاژ باید رشدی درجه‌دوم داشته باشد. یک واحد ترانسفورماتور ۱۲۰۰ کیلوولت نیازمند فولاد الکتریکی به‌مراتب بیشتری نسبت به واحد ۸۰۰ کیلوولت است که وزن و هزینه ساخت را به مرحله بحرانی می‌رساند.[2][6]

همچنین فرمول پیک اجبار می‌کند که قطر باندل سیم‌ها به‌سرعت رشد کند تا گرادیان میدان زیر آستانه ۳۰ کیلوولت بر سانتی‌متر بماند. بار جانبی باد روی یک دسته هشت‌سیمه، نیاز به فولاد در اسکلت دکل‌ها را به شکلی تصاعدی افزایش می‌دهد.[1][6]

وقتی این هزینه‌های درجه‌دوم مصالح و زیرساخت در برابر صرفه‌جویی خطی تلفات حرارتی رسم شوند، نمودارها دقیقاً در محدوده ۱۲۰۰ کیلوولت تلاقی می‌کنند. فراتر از این نقطه، پولی که باید خرج ورقه‌های مغناطیسی، بتن فونداسیون و آلومینیوم دکل شود، بسیار بیشتر از ارزش برق ذخیره‌شده است.[6]

فشارهای زیست‌محیطی و تملک حریم

سوای موانع مهندسی تجهیزات و خطوط، این کریدورها با بن‌بست‌های زمینی دیگری نیز درگیرند: زمین و حریم عبور. یک خط انتقال ۱۲۰۰ کیلوولت به دلیل شدت میدان الکترومغناطیسی نیازمند حریم ایمنی بسیار گسترده‌ای است تا جان انسان‌ها و حیات وحش تهدید نشود.[6]

عرض حریم ایمنی لازم برای چنین خطی می‌تواند به بیش از ۱۰۰ متر برسد. تملک و آزادسازی یک باریکه پیوسته با این پهنا در طول صدها کیلومتر، در کشورهای با تراکم جمعیتی بالا یک چالش سیاسی و حقوقی فرساینده است که دهه‌ها کار را عقب می‌اندازد.[6]

افزون بر این، نویز صوتی ناشی از کرونای باقی‌مانده—حتی در خطوط با هادی‌های باندل بهینه‌شده—صدای وزوز مداومی تولید می‌کند که حدود مجاز سر و صدا در مناطق مسکونی را نقض می‌کند. این امر خطوط فوق‌فشار AC را تنها به مناطق دورافتاده و بیابانی محدود می‌کند و کارایی آن‌ها را در نزدیکی شهرها کاهش می‌دهد.[5][6]

با اوج‌گیری تقاضای برق به خاطر برقی‌سازی و دیتاسنترها، مدیران شبکه به‌جای جهش ولتاژ به فناوری‌های بهبود عملکرد شبکه (GET) روی آورده‌اند. نرخ‌گذاری دینامیکی خطوط (DLR) و هادی‌های کامپوزیتی پیشرفته این امکان را می‌دهند که بدون ساخت دکل‌های جدید، توان عبوری از خطوط ۵۰۰ کیلوولت فعلی افزایش یابد.[6]

سقف‌های فیزیکی در جهان واقع

تجربه‌های تاریخی نیز این محدودیت‌های فیزیکی را تأیید می‌کنند. اتحاد جماهیر شوروی در سال ۱۹۸۵ خط اکيباستوز–کوکشتائو را در قزاقستان راه‌اندازی کرد؛ خطی ۴۳۲ کیلومتری که برای سطح ولتاژ بی‌سابقه ۱۱۵۰ کیلوولت و انتقال ۵۵۰۰ مگاوات برق طراحی شده بود.[3]

پروژه اگرچه از نظر مهندسی به ثمر رسید، اما از نظر عملیاتی و اقتصادی کمرشکن بود. تجهیزات غول‌آسا به نگهداری مداوم نیاز داشتند و سرانجام خط افت ولتاژ داده شد. امروزه شبکه قزاقستان این مسیر تاریخی را در ولتاژ متعارف ۵۰۰ کیلوولت بهره‌برداری می‌کند و ظرفیت فوق‌فشار آن بلااستفاده مانده است.[3]

هند نیز این سقف ولتاژ جریان متناوب را عملاً آزمود. در سال ۲۰۱۶، شرکت دولتی پاورگرید هند توانست برق را در ایستگاه آزمایشی ملی ۱۲۰۰ کیلوولت در بینا واقع در مادیا پرادش جاری سازد؛ پروژه‌ای که با همکاری ۳۵ سازنده داخلی برای توسعه دژنکتورها و ترانسفورماتورهای فوق‌سنگین اجرا شد.[4]

ایستگاه بینا نشان داد که تجهیزات ۱۲۰۰ کیلوولت کار می‌کنند، اما در عین حال نشان داد مهار پدیده‌های کرونا و اشباع نیازمند چه هزینه مهندسی سنگینی است. این مرکز به‌عنوان یک پایگاه تحقیقاتی فعال باقی ماند، اما اجرای تجاری و فراگیر خطوط ۱۲۰۰ کیلوولت متناوب در دنیا عملاً متوقف شد.[4]

چین اکنون بالاترین ولتاژ تجاری جریان متناوب را با خطوط ۱۰۰۰ کیلوولت اداره می‌کند. اما طراحان شبکه در چین برای ظرفیت‌های بالاتر، مسیر خود را به خطوط ولتاژ فوق‌قوی جریان مستقیم (UHVDC) تغییر دادند و خط ۱۱۰۰ کیلوولت چانگجی–گوکوآن را ساختند؛ سامانه‌ای که عاری از پدیده‌های سستی مغناطیسی مداوم و توان راکتیو جریان متناوب است.[6]

خطوط DC به دلیل نداشتن فرکانس ۵۰ یا ۶۰ هرتز، با چالش اشباع پیوسته هسته درگیر نمی‌شوند. با این حال، در اکثریت قاطع شبکه‌های جریان متناوب جهان، محدودیت‌های ذاتی آلیاژ سیلیسیم و یونیزاسیون مولکول‌های هوا سبب شده‌اند که ۱۲۰۰ کیلوولت، نقطه پایان توسعه خطوط زمینی باشد.[6]
