خدمات کسری از ثانیه‌ای که شبکه برق را پایدار نگه می‌دارند

گفتمان عمومی و لفاظی‌های سیاسی اغلب ادعا می‌کنند که قابلیت اطمینان شبکه صرفاً به داشتن ظرفیت تولید کل کافی برای پاسخگویی به اوج تقاضا بستگی دارد. با این حال، استانداردهای مهندسی و داده‌های کمیسیون فدرال تنظیم‌گری انرژی (FERC) نشان می‌دهند که ظرفیت خام برای جلوگیری از خاموشی کافی نیست. شبکه در واقع توسط مجموعه‌ای از خدمات جانبی - تنظیم فرکانس، کنترل ولتاژ و ذخایر عملیاتی - پایدار می‌شود که در میلی‌ثانیه‌ها و دقیقه‌های قبل از اینکه تولید انبوه حتی بتواند واکنش نشان دهد، عمل می‌کنند.[1]

شبکه برق به عنوان یک ماشین واحد و عظیم عمل می‌کند که باید در هر لحظه تعادل دقیقی بین عرضه و تقاضا برقرار کند. در آمریکای شمالی، این تعادل با فرکانس ثابت ۶۰ هرتز اندازه‌گیری می‌شود. زمانی که تقاضا از عرضه بیشتر شود، فرکانس کاهش می‌یابد؛ و زمانی که عرضه از تقاضا پیشی بگیرد، فرکانس به شدت بالا می‌رود. موسسه eRoots Analytics خاطرنشان می‌کند که تنظیم فرکانس، واکنش فوری و خودکار به این انحرافات است و به عنوان ضربه‌گیر شبکه عمل می‌کند.

از نظر تاریخی، این تنظیم به صورت رایگان توسط اینرسی فیزیکی توربین‌های عظیم و چرخان در نیروگاه‌های زغال‌سنگ، گاز و هسته‌ای تامین می‌شد. اگر ابری یک مزرعه خورشیدی را می‌پوشاند یا کارخانه‌ای روشن می‌شد، انرژی جنبشی آن روتورهای سنگین به طور طبیعی در برابر تغییر فرکانس مقاومت می‌کرد. همان‌طور که FERC در الزامات اصلاح‌شده خود برای واکنش فرکانس اولیه بیان می‌کند، بازنشستگی این نیروگاه‌های سنتی به این معنی است که اپراتورهای شبکه اکنون باید این خدمات را به صراحت از منابعی تهیه کنند که قادر به تزریق یا برداشت نیرو در عرض چند ثانیه هستند.[5]

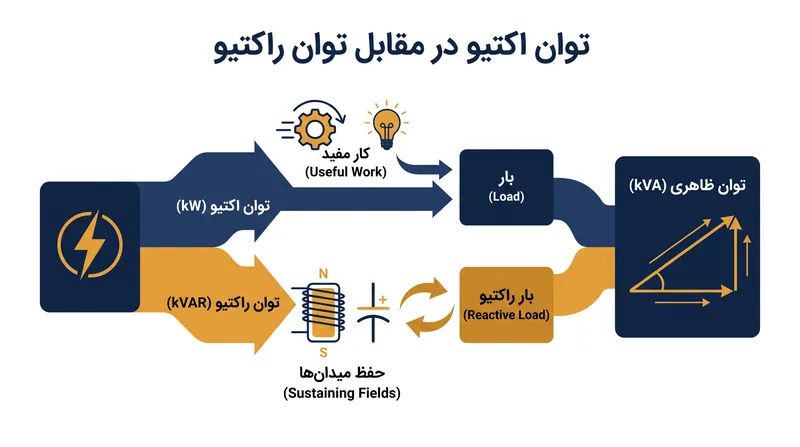

فرکانس یک معیار در سطح سیستم است، اما ولتاژ به شدت محلی است. کنترل ولتاژ تضمین می‌کند که برق به طور موثر در خطوط انتقال جریان می‌یابد بدون اینکه تجهیزات را تخریب کند. راهنمای فناوری IEEE (IEEE Technology Navigator) کنترل ولتاژ را به عنوان مدیریت توان راکتیو تعریف می‌کند که کار واقعی انجام نمی‌دهد، اما میدان‌های الکتریکی و مغناطیسی لازم برای سیستم‌های جریان متناوب را حفظ می‌کند.[2]

بدون کنترل ولتاژ کافی، صرف‌نظر از میزان انرژی تولید شده، نمی‌توان برق را از ژنراتورها به مصرف‌کنندگان منتقل کرد. انجمن استانداردهای IEEE اخیراً استاندارد IEEE C37.252-2024 را منتشر کرده است که یک راهنمای جامع برای آزمایش سیستم‌های کنترل خودکار ولتاژ در شبکه‌های برق منطقه‌ای است. این استاندارد تضمین می‌کند که پست‌های برق و ژنراتورها می‌توانند به طور مستقل خروجی توان راکتیو را برای جلوگیری از فروپاشی موضعی ولتاژ، که می‌تواند به خاموشی‌های گسترده‌تر منجر شود، تنظیم کنند.[3]

اگر تنظیم فرکانس ضربه‌گیر فوری و کنترل ولتاژ شیر فشار موضعی باشد، ذخایر عملیاتی به عنوان نیروی پشتیبان عمل می‌کنند. موسسه Certrec با تجزیه و تحلیل استانداردهای شرکت قابلیت اطمینان الکتریکی آمریکای شمالی (NERC)، توضیح می‌دهد که ذخایر عملیاتی، ظرفیت تولید پشتیبانی هستند که برای جایگزینی افت ناگهانی توان، مانند نقص عمده در خط انتقال یا خروج یک نیروگاه از مدار، در حالت آماده‌باش نگه داشته می‌شوند.[4]

ذخایر عملیاتی بر اساس زمان واکنش به شدت طبقه‌بندی می‌شوند. ذخایر چرخان از قبل با شبکه همگام شده‌اند و می‌توانند در عرض ۱۰ دقیقه تزریق نیرو را آغاز کنند. ذخایر غیرچرخان آفلاین هستند اما قادرند در همان بازه زمانی وارد مدار شوند. استانداردهای قابلیت اطمینان NERC ایجاب می‌کند که اپراتورهای شبکه به اندازه کافی از این ذخایر را برای پوشش بزرگترین خرابی احتمالی در سیستم خود، که به عنوان معیار N-1 شناخته می‌شود، حفظ کنند.[4]

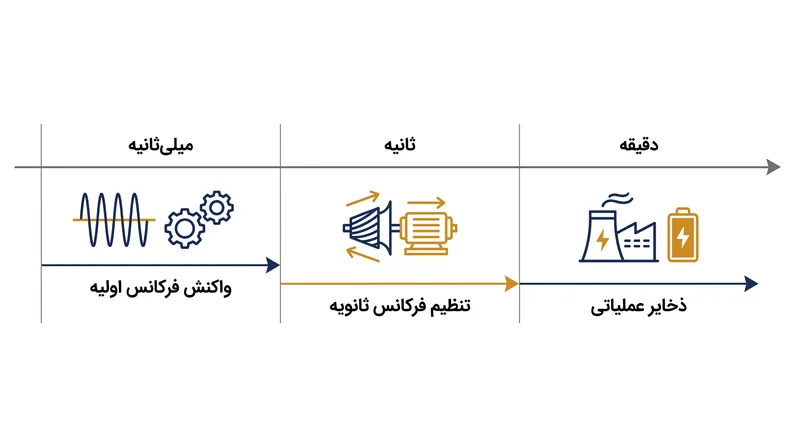

تعامل بین این سه خدمت، یک سلسله مراتب زمانی را تشکیل می‌دهد. اگر یک ژنراتور از مدار خارج شود، فرکانس سیستم بلافاصله سقوط می‌کند. در عرض چند میلی‌ثانیه، واکنش فرکانس اولیه روند نزولی را متوقف می‌کند. در طی چند ثانیه بعدی، تنظیم فرکانس ثانویه سیستم را در فرکانس جدید و پایین‌تر تثبیت می‌کند. در نهایت، در عرض ۱۰ تا ۱۵ دقیقه، ذخایر عملیاتی برای جایگزینی تولید از دست رفته و بازگرداندن سیستم به فرکانس اسمی ۶۰ هرتز وارد عمل می‌شوند.[1]

این سلسله مراتب نشان می‌دهد که چرا گذار به انرژی‌های تجدیدپذیر نیازمند طراحی مجدد و بنیادین مدیریت شبکه است. پنل‌های خورشیدی و توربین‌های بادی از طریق اینورترها به شبکه متصل می‌شوند، به این معنی که فاقد جرم فیزیکی برای تامین اینرسی طبیعی هستند. در نتیجه، اپراتورهای شبکه به طور فزاینده‌ای به سیستم‌های ذخیره‌سازی انرژی باتری متکی می‌شوند که می‌توانند اینرسی مصنوعی و تنظیم فرکانس را در کسری از ثانیه - بسیار سریع‌تر از نیروگاه‌های حرارتی سنتی - فراهم کنند.[5]

ساختار مالی شبکه نیز در حال تغییر است تا این واقعیت را منعکس کند. اصلاحات مداوم FERC در بازارهای خدمات جانبی با هدف جبران مناسب منابعی است که این خدمات ضروری پایداری را ارائه می‌دهند، نه اینکه فقط برای انرژی انبوه هزینه پرداخت کنند. با تکامل شبکه، مکانیسم‌های پنهان تنظیم فرکانس، کنترل ولتاژ و ذخایر عملیاتی برای روشن نگه داشتن چراغ‌ها حیاتی‌تر خواهند شد.[1]

استانداردهای مهندسی حاکم بر این خدمات کسری از ثانیه‌ای، محدودیت‌های فیزیکی گذار انرژی را دیکته می‌کنند. با تکامل شبکه، حفظ قابلیت اطمینان مستلزم آن است که سیاست‌گذاران و اپراتورها سرعت و انعطاف‌پذیری این مکانیسم‌های دفاعی پنهان را در کنار حجم عظیم ظرفیت کل تولید، در اولویت قرار دهند.[3][4]
