چگونه دوقطبی‌های تشدیدگر نیم‌موج با چند گرم باریکه، بازتاب راداری در اندازه بمب‌افکن می‌سازند

برای یک کاربر رادار، هر تهدید ورودی یک قطعیت ریاضی است: بازتابی بزرگ بر روی صفحه نمایش، نشان‌دهنده جرمی عظیم در آسمان تلقی می‌شود. اما برای یک افسر جنگ الکترونیک، همان صفحه نمایانگر بستری برای خطای دید و فریب است؛ چرا که او می‌داند چند گرم فیبر شیشه‌ای با روکش آلومینیوم می‌تواند نقش یک بمب‌افکن راهبردی را بازی کند.

این فریب الکترونیکی بر یک اصل بنیادین در الکترومغناطیس به نام تشدید نیم‌موج استوار است. هنگامی که یک پالس رادار به جسمی برخورد می‌کند، بخشی از انرژی به سوی گیرنده بازمی‌تابد و کمیتی به نام سطح مقطع راداری پدید می‌آورد. به عنوان نمونه، بمب‌افکن بی-۵۲ استراتوفورترس با طول بال‌های حدود ۴۸ متر و جثه‌ای سنگین، سطح مقطعی معادل ۱۰۰ متر مربع از خود نشان می‌دهد.

با این حال، یک فشنگ باریکه (چَف) با وزنی کمتر از نیم کیلوگرم می‌تواند بازتابی تا هشت برابر بزرگ‌تر از آن بمب‌افکن پدید آورد. این امضای راداری عظیم ناشی از انسداد پرتو رادار نیست، بلکه محصول همخوانی دقیق با طول‌موج آن است؛ سازوکاری که پیوند شهودی میان ابعاد فیزیکی و میزان آشکارسازی راداری را کاملاً می‌گسلد.

تحلیلی در دانشگاه بیلکنت درباره سامانه‌های جنگ الکترونیک خاطرنشان می‌کند: «چَف شناخته‌شده‌ترین و پرکاربردترین پادکار غیرفعال در برابر رادارهاست.» مهندسان با بریدن میلیون‌ها رشته میکروسکوپی به اندازه دقیقاً نصف طول‌موج رادار رهگیر، هر تار مویین را به یک آنتن تشدیدگر فعال بدل می‌کنند.[1]

پرتاب این الیاف در جریان باد آشفته پشت هواپیما، ابری فراگیر می‌سازد که گیرنده رادار را اشباع می‌کند. در نتیجه، سامانه رهگیری که طوری برنامه‌ریزی شده تا بزرگ‌ترین توده بازتابنده را دنبال کند، قفل خود بر روی جنگنده را رها کرده و به تعقیب توده‌ای خالی در آسمان می‌پردازد.

فیزیک تشدید نیم‌موج

راز این بازتاب نامتناسب ریشه در نظریه آنتن‌های دوقطبی دارد؛ ستون فقرات مهندسی فرکانس‌های رادیویی. یک دوقطبی در ساده‌ترین تعریف، سیمی رسانا و مستقیم است. عبور موج الکترومغناطیسی از روی این سیم، جریانی نوسانی را در امتداد طول آن القا می‌کند.

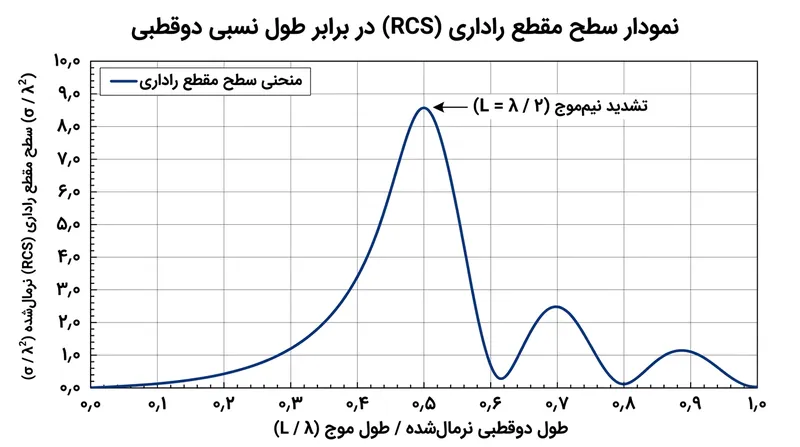

اگر طول سیم دقیقاً نصف طول‌موج سیگنال راداری باشد، پدیده تشدید یا رزونانس پدید می‌آید. در این وضعیت، دامنه جریان القایی به بالاترین حد ممکن می‌رسد و سیم ریز به بازتابنده‌ای فوق‌العاده کارآمد در بازپخش امواج الکترومغناطیسی تبدیل می‌شود؛ پالس را جذب کرده و بلافاصله آن را به اطراف می‌تاباند.

برای یک رادار متعارف ردگیری در باند ایکس با طول‌موج ۳ سانتی‌متر، طول تشدید باریکه دقیقاً ۱٫۵ سانتی‌متر خواهد بود. فیبری که در این اندازه بریده شود، به گونه‌ای تصاعدی انرژی بیشتری را در قیاس با فیبری بازمی‌تاباند که حتی یک میلی‌متر بلندتر یا کوتاه‌تر است.

فرکانس کاری این دوقطبی‌ها بخش عمده بازه‌ای را که رادارهای ردگیری و رادارهای هوا‌به‌هوا در آن فعالند، پوشش می‌دهد. با ترکیب طول‌های مختلف دوقطبی درون یک فشنگ، هواپیما می‌تواند هم‌زمان چند باند فرکانسی رادار را با یک بسته پادکار خنثی سازد.[1]

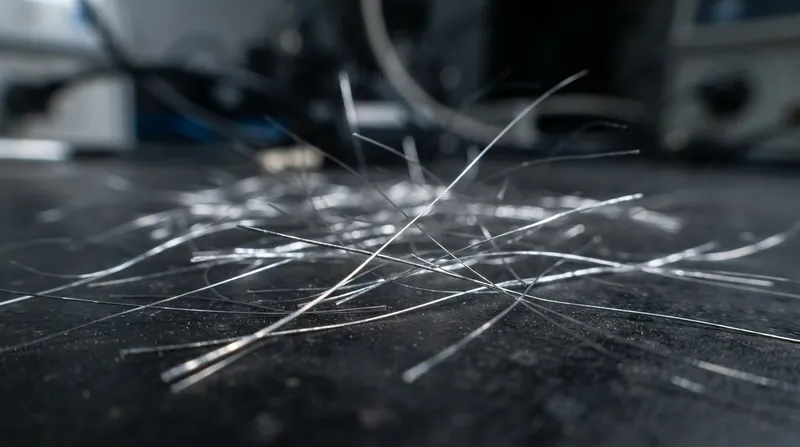

از آنجا که این الیاف ابعادی میکروسکوپی دارند — اغلب با ضخامتی معادل کسری از تار موی انسان — می‌توان میلیون‌ها عدد از آن‌ها را در یک فشنگ استاندارد پرتابگر جا داد. هنگام پرتاب، پیشرانه‌های کوچک بار مفید را به تلاطم هوای پشت پرنده هدایت می‌کنند تا ابر پادکار به‌سرعت شکل گیرد.[1]

محاسبه سطح مقطع راداری

محاسبات ریاضی پشت این ترفند جالب‌توجه است. سطح مقطع راداری یک دوقطبی نیم‌موج در حالت تشدید، با مجذور طول‌موج سنجیده می‌شود. برای یک رادار باند ایکس، مساحت بازتابی موثر حاصل از یک تک‌فیبر میکروسکوپی تقریباً ۰٫۰۰۰۲۴۷ متر مربع است.

این مقدار به تنهایی برای رادار قابل تشخیص نیست، اما یک بسته استاندارد چَف تا ۱۰ میلیون دوقطبی در خود دارد. وقتی این الیاف به شکل ابر درمی‌آیند، به گونه‌ای تصادفی در فضای سه‌بعدی به چرخش درمی‌آیند؛ در هر لحظه حدود یک‌سوم آن‌ها هم‌راستا با جهت قطبش امواج رادار قرار می‌گیرند.

حاصل‌ضرب بازتاب یک دوقطبی در میلیون‌ها فیبر هم‌راستا، رقمی چشمگیر خلق می‌کند. ابر چف شامل ۱۰ میلیون دوقطبی باند ایکس، سطح مقطع راداری موثری معادل ۸۲۳ متر مربع تولید می‌کند.

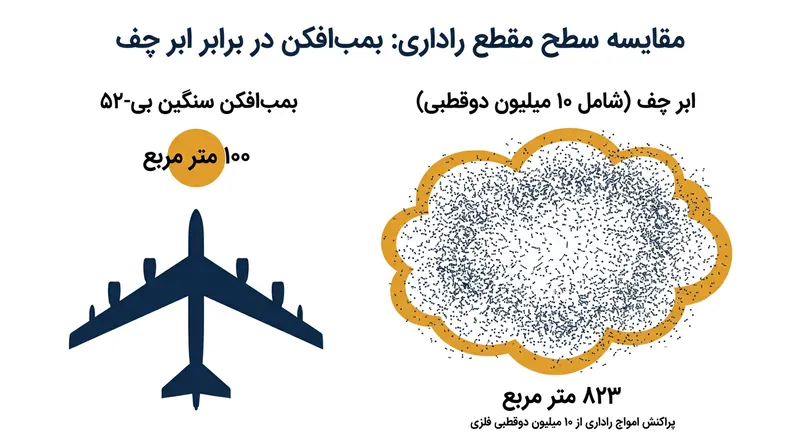

برای درک بهتر این مقیاس، یادآوری می‌شود سطح مقطع راداری یک جنگنده اف-۱۵ حدود ۲۵ متر مربع و بمب‌افکن بی-۵۲ تقریباً ۱۰۰ متر مربع است. بدین ترتیب، مشتی باریکه تشدیدگر می‌تواند بازتابی بیش از هشت برابر بزرگ‌ترین هواپیمای عملیاتی ارتش ایالات متحده داشته باشد.

پژوهشگران در همایش بین‌المللی نوآوری مهندسی و فناوری تأکید کرده‌اند: «برای فریب رادار ردگیری، مقداری چَف باید پیش از خروج جنگنده از سلول تفکیک رادار آزاد شود تا سطحی بزرگ‌تر از بدنه پرنده ایجاد کند.» حجم انفجاری این پادکار تضمین می‌کند که آستانه یادشده محقق خواهد شد.

هندسه فریب الکترونیکی

تولید یک بازتاب پرقدرت تنها گام نخست در این زنجیره فریب است؛ بخش تکمیلی، جدایش مکانی هدف و پادکار است. پرتاب چَف با هدف شکستن قفل راداری انجام می‌گیرد تا سامانه‌های هدایتگر فریب خورده و هدفی جذاب‌تر برگزینند.

به محض خروج فشنگ و برخورد الیاف با جریان باد، سرعت آن‌ها ظرف چند ثانیه افت کرده و به سرعت باد محیط می‌رسد؛ حال آنکه جنگنده با سرعت صدها کیلومتر بر ساعت به پیش می‌تازد. این امر به تفکیک دو بازتاب جداگانه در فضا می‌انجامد.

رادارهای پالسی قدیمی‌تر که تنها قدرت سیگنال دریافتی را می‌سنجیدند، به‌سادگی تسلیم این ترفند می‌شدند. مدار کنترل خودکار تقویت در رادار با بازتاب عظیم ۸۰۰ متر مربعی ابر چف تطبیق می‌یافت و در نتیجه، بازتاب بسیار کوچک‌تر جنگنده واقعی به زیر آستانه آشکارسازی سقوط می‌کرد.

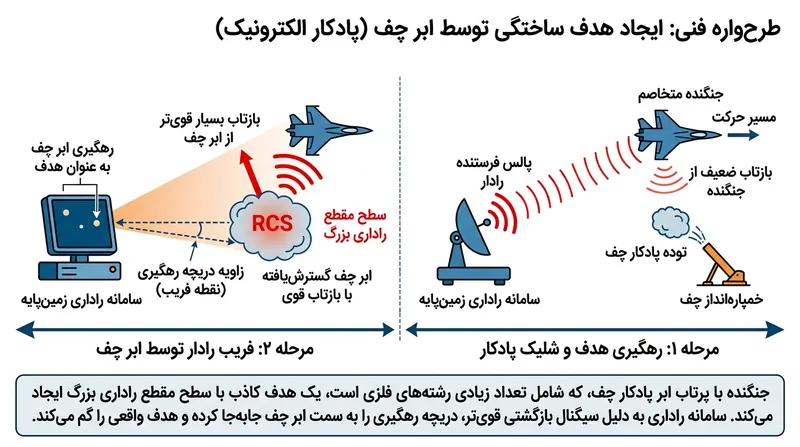

دریچه‌های رهگیری رادار بر روی ابر پادکار متمرکز می‌شدند و موشک به سوی فضای خالی هدایت می‌شد. گیرنده رادار که بر اثر تشدید شدید دوقطبی‌ها از دیدن حقیقت بازمی‌ماند، توان تشخیص خروج پرنده از سلول تفکیک را نداشت و تا فرونشستن ابر، هواپیما از صفحه رادار محو شده بود.

سامانه‌های جنگ الکترونیک برای بیشینه‌سازی این اثر، الگوریتم‌های پرتاب حساب‌شده‌ای را پیاده می‌کنند. آن‌ها سطح مقطع واقعی بدنه، سرعت باز شدن ابر پادکار و مشخصات رادار متخاصم را در نظر می‌گیرند تا نرخ و فواصل زمانی شلیک فشنگ‌ها را دقیقاً تنظیم نمایند.

تفکیک اهداف در رادارهای نوین

همگام با تکامل پادکارهای تشدیدگر، طراحان رادار شیوه‌های متفاوتی را برای نفوذ به این توهم مهندسی ابداع کردند. سامانه‌های پدافند هوایی نوین دیگر فقط بر اندازه خام بازتاب تکیه ندارند، بلکه دینامیک حرکت هدف را نیز تحلیل می‌کنند.

رادارهای پالس داپلر از اثر داپلر برای سنجش سرعت دقیق اهداف بهره می‌برند. از آنجا که الیاف چَف عملاً جرمی ندارند، در بازه‌ای بین یک تا پنج ثانیه سرعت خود را از دست داده و هم‌سرعت باد می‌شوند.

فیلترهای داپلر در پردازنده رادار به آسانی جنگنده پرسرعت را از ابر تقریباً ساکن چَف تمیز می‌دهند. کتاب راهنمای مهندسی سامانه‌های رادیویی توضیح می‌دهد: «هدف در جعبه تفکیک داپلر متفاوتی نسبت به چف قرار می‌گیرد.» در نتیجه، رادار بازتاب عظیم و کم‌تحرک را نادیده گرفته و قفل را روی جنگنده حفظ می‌کند.

قطبش امواج روش تکمیلی دیگری برای تمایز اهداف است. از آنجا که الیاف چف به شکلی تصادفی در هوا غوطه‌ورند، امواج راداری را به شکلی متوازن در هر دو قطبش افقی و عمودی بازمی‌تابانند؛ در حالی که بدنه و بال‌های فلزی یک هواپیما امضای قطبشی ساختاریافته و مشخصی دارند.

رادارهای پیشرفته قطبش‌سنج نسبت میان این دو قطبش را اندازه می‌گیرند. چنانچه بازتاب کاملاً بی‌نظم ارزیابی شود، پردازنده آن را ابر چَف شناسایی کرده و بدون توجه به بزرگی سطح مقطع، آن را از نمایشگر حذف می‌کند.

محدودیت‌های پادکارهای غیرفعال

با وجود ارتقای پالایه‌ها، چَف تا افق سال ۲۰۲۶ همچنان بخشی کلیدی از جعبه‌ابزار جنگ الکترونیک به شمار می‌رود. اگرچه یک رادار پیشرفته پالس داپلر می‌تواند یک ابر مجزا را بی‌اثر سازد، اما حجم بالا و استقرار سازمان‌یافته همچنان سامانه‌ها را به اشباع می‌کشاند.

هنگامی که دسته‌ای از پرنده‌ها دالان‌های پیوسته‌ای از چَف را در آسمان می‌گسترند، دیواره‌ای متراکم از بازتاب‌های الکترومغناطیسی پدید می‌آید که توان پردازش سامانه‌ها را مغلوب می‌کند. رادار شاید بداند با پادکار روبه‌روست، اما پارازیت چگال پس‌زمینه، اهداف ضربتی پنهان‌شده را پوشش می‌دهد.

افزون بر این، چَف در فاز پایانی درگیری موشک‌های هدایت‌راداری اثربخشی بسزایی دارد. در لحظات نهایی نزدیکی به هدف، حسگر موشک از پردازش محدود و زاویه دید بسته‌ای رنج می‌برد؛ از این رو انفجار ناگهانی یک ابر بازتابنده می‌تواند در ثانیه‌های آخر قفل موشک را بگسلد.

دوام کاربری چَف شاهدی بر ظرافت اصل تشدید نیم‌موج است؛ پدیده‌ای که نشان می‌دهد با کاربست قوانین پایه‌ای الکترومغناطیس، چند گرم فیبر محاسبه‌شده همچنان می‌تواند سایه‌ای بیفکند که هیبت یک پرنده جنگی را پشت خود پنهان سازد.
