چرا مرز حرارتی ۶۰ میلی‌ولت به قانون دنارد پایان داد و ولتاژ پردازنده‌ها را متوقف کرد؟

چرخه کارنو حداکثر بازدهی نظری یک موتور گرمایی را صرفاً بر پایه اختلاف دمای میان مخازن گرم و سرد آن تعیین می‌کند. مهندسان می‌توانند با بالا بردن دمای احتراق موتور را به آن حد نزدیک‌تر کنند، اما به هیچ وجه توان بازنویسی قانون ترمودینامیک حاکم بر آن را ندارند.[4]

ترانزیستورهای سیلیکونی نیز دقیقاً با چنین کف ترمودینامیکی غیرقابل‌عبوری مواجه هستند که تحت عنوان «حد نوسان زیرآستانه» شناخته می‌شود؛ شاخصی که حداقل ولتاژ لازم برای قطع کامل جریان و خاموش کردن یک کلید الکترونیکی را دیکته می‌کند. تفاوت اساسی اینجاست که اگر مهندسان مکانیک می‌توانند دمای احتراق را بالا ببرند تا بازدهی را افزایش دهند، مهندسان برق نمی‌توانند وسایل الکترونیکی مصرفی را در صفر مطلق کار بیندازند تا از شر ولتاژ حرارتی خلاص شوند.[2]

این سد نامرئی در دمای اتاق دقیقاً روی مقدار ۶۰ میلی‌ولت به ازای هر مرتبه بزرگی (دِه برابر شدن جریان) قرار دارد. همین قانون سرسخت دلیل اصلی آن است که چرا پردازنده مدرن‌ترین گوشی هوشمند شما، صرف‌نظر از اینکه ترانزیستورهایش چقدر میکروسکوپی و ظریف ساخته شده باشند، هرگز نمی‌تواند با ولتاژ ۰٫۱ ولت کار کند.[2][4]

برای درک واقعی این محدودیت، ابتدا باید از هیاهوی بازاریابی پیرامون نام‌گذاری گره‌های پردازشی موسوم به «۳ نانومتری» یا «Intel 18A» عبور کنیم. این برچسب‌های تبلیغاتی مدعی پیشرفت پیوسته و بی‌وقفه در کوچک‌سازی قطعات هستند، در حالی که واقعیت الکتریکی رفتار بنیادین ترانزیستور نزدیک به دو دهه پیش متوقف شده است.[4]

فیزیک سرریز سد الکترونی

برای کشف چرایی این توقف، باید به سازوکار «گسیل گرمایونی» نگاه کنیم که منطق پایه سیلیکون استاندارد را به حرکت درمی‌آورد. ترانزیستور در اصل سدی است که مخزنی از الکترون‌ها را پشت سر خود مهار کرده و ولتاژ گیت درست همانند ارتفاع دریچه سرریز این سد عمل می‌کند.[2]

هنگامی که ولتاژ گیت به زیر ولتاژ آستانه می‌رسد، ترانزیستور قاعدتاً باید کاملاً خاموش باشد. اما الکترون‌های مستقر در پایانه منبع (سورس) ساکن و بی‌حرکت ننشسته‌اند؛ آن‌ها در دمای ۳۰۰ کلوین با انرژی حرارتی شدیدی در حال جنبش و نوسان هستند.[2]

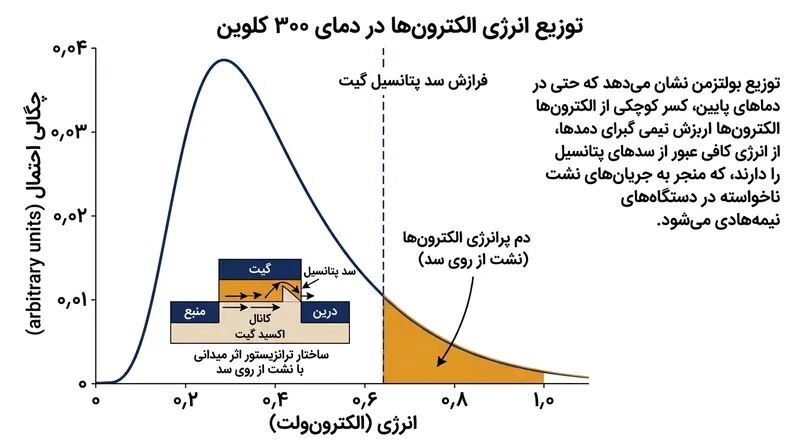

از آنجا که توزیع انرژی این الکترون‌ها از تابع توزیع بولتزمن پیروی می‌کند، همواره کسر کوچکی از آن‌ها انرژی کافی برای پریدن از روی سد پتانسیل را دارند. این پدیده باعث ایجاد جریان نشتی می‌شود؛ جریانی که با افت ولتاژ فوراً قطع نمی‌شود، بلکه همگام با بالا آمدن ارتفاع سد، به‌صورت نمایی تحلیل می‌رود.[2][4]

در متون مرجع فیزیک ادوات نیمه‌رسانا صراحتاً آمده است: «نوسان زیرآستانه اساساً توسط انرژی حرارتی الکترون‌ها محدود می‌شود، بنابراین در دمای اتاق خاموش کردن یک ترانزیستور استاندارد با شیبی تندتر از ۶۰ میلی‌ولت به ازای هر دِهه کاهش جریان، از نظر فیزیکی غیرممکن است.»[2]

معیار ۶۰ میلی‌ولت بر دهه به این معناست که مهندس طراح برای کاهش جریان نشتی به میزان یک‌دهم، باید حداقل ۶۰ میلی‌ولت ولتاژ به گیت اعمال کند. در دنیای واقعی، یک تراشه منطقی امروزی برای کارکرد پایدار و بدون اتلاف، نیازمند نسبت جریان روشن به خاموش در حدود یک میلیون به یک است.[4]

فروپاشی قانون مقیاس‌بندی دنارد

کاهش ۶ مرتبه‌ای (شش دهه‌ای) جریان نیازمند حداقل ۳۶۰ میلی‌ولت ولتاژ آستانه است. اگر ولتاژ آستانه از این حد پایین‌تر بیاید، ترانزیستور در حالت خاموش آن‌چنان نشتی وحشتناکی پیدا می‌کند که تراشه از شدت حرارت داخلی ذوب می‌شود.[4]

در سه دهه نخست ظهور ریزپردازنده‌ها، این کف حرارتی آن‌قدر از محدوده ولتاژهای آن روزها دور بود که هیچ‌کس نگرانش نمی‌شد. در سال ۱۹۷۴، رابرت دنارد، پژوهشگر نامدار آی‌بی‌ام، مقاله‌ای منتشر کرد که پایه‌گذار اصل معروفی به نام «مقیاس‌بندی دنارد» شد.[1][3]

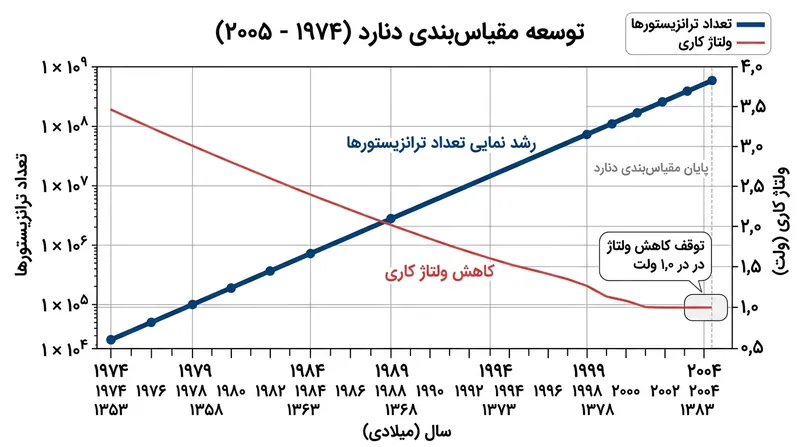

دنارد دریافت که با کوچک شدن ابعاد فیزیکی ترانزیستورها، ولتاژ کاری آن‌ها نیز می‌تواند دقیقاً با همان نسبت کاهش یابد. طبق این فرمول، اگر ترانزیستوری ۳۰ درصد کوچک‌تر می‌شد، می‌توانست با ۳۰ درصد ولتاژ کمتر کار کند و چگالی توان کلی تراشه را ثابت نگه دارد.[1][3]

این قانون مقیاس‌پذیری به شرکت‌ها اجازه داد هر چند سال یک‌بار فرکانس کاری پردازنده‌ها را دو برابر کنند، بدون آنکه نیازی به سیستم‌های خنک‌کننده عجیب‌وغریب داشته باشند. یک پردازنده سال ۱۹۹۵ و یک پردازنده سال ۲۰۰۴ هر دو حرارت قابل کنترلی تولید می‌کردند، علیرغم اینکه دومی ده برابر سریع‌تر پردازش می‌کرد.[3][4]

اما در حدود سال ۲۰۰۵ و در گره ساخت ۹۰ نانومتری، صنعت ناگهان با دیواره سخت ۶۰ میلی‌ولت برخورد کرد. ولتاژ کاری که از ۵٫۰ ولت در دهه ۱۹۸۰ به تدریج تا حدود ۱٫۰ ولت پایین آمده بود، دیگر نمی‌توانست کمتر شود مگر آنکه حاشیه ایمنی ۳۶۰ میلی‌ولتی ولتاژ آستانه زیر پا گذاشته می‌شد.[3][4]

راهکار دورزدن با پردازنده‌های چند‌هسته‌ای

با توقف روند کاهش ولتاژ، چگالی توان تراشه‌ها به‌شدت اوج گرفت. اگر مهندسان بدون پایین آوردن ولتاژ به افزایش فرکانس کاری ادامه می‌دادند، چگالی حرارتی یک پردازنده مرکزی تا سال ۲۰۱۰ به سطح چگالی حرارتی قلب یک راکتور هسته‌ای می‌رسید.[3][4]

ناتوانی در کاهش بیشتر ولتاژ، صنعت نیمه‌رسانا را وادار کرد مسابقه جنون‌آمیز بر سر سرعت ساعت خام را متوقف کند. فرکانس پردازنده‌ها در حوالی ۳٫۰ تا ۴٫۰ گیگاهرتز متوقف شد و در بیست سال گذشته نیز عمدتاً در همین بازه باقی مانده است.[4]

طراحان به‌جای سریع‌تر کردن یک هسته منفرد، به تعبیه چندین هسته روی یک بستر سیلیکونی روی آوردند. این چرخش معماری باعث شد کارایی پردازشی از طریق موازی‌سازی افزایش یابد و این حقیقت تلخ که بازدهی الکتریکی ترانزیستورها به بن‌بست خورده، موقتاً پنهان بماند.[4]

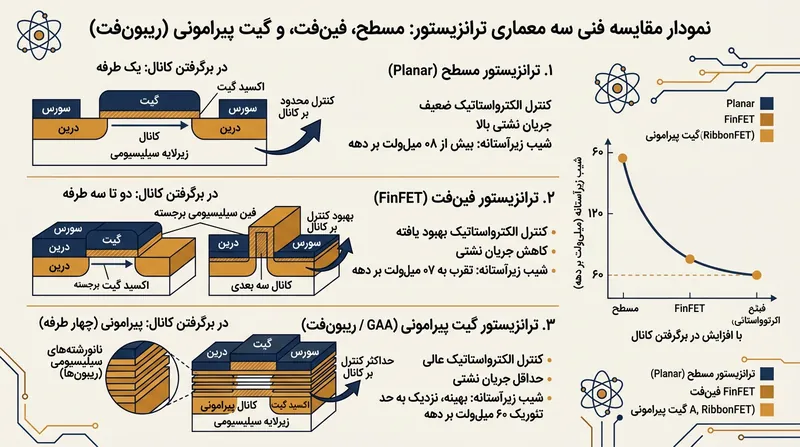

ماشین بازاریابی شرکت‌ها امروزه مانور سنگینی روی نوآوری‌های ساختاری مانند FinFET (معرفی‌شده در ۲۰۱۱) و معماری‌های نانوسیم پیرامونی یا همان Gate-All-Around تحت عنوان RibbonFET می‌دهد. این ساختارهای سه‌بعدی گیت را به دور کانال سیلیکونی می‌پیچند تا کنترل الکترواستاتیکی قوی‌تری اعمال کنند.[4]

با این حال، این دگرگونی‌های هندسی قانون ترمودینامیک را نمی‌شکنند، بلکه صرفاً ترانزیستور را به مرز نهایی آن نزدیک‌تر می‌کنند. یک ترانزیستور صفحه‌ای مسطح در سال ۲۰۰۱ ممکن بود به دلیل اثرات خازنی نامطلوب نوسان زیرآستانه ۹۰ میلی‌ولت بر دهه داشته باشد، در حالی که ترانزیستورهای مدرن GAA این رقم را به حدود ۶۵ میلی‌ولت بر دهه رسانده‌اند.[2][4]

تلاش برای ساخت ادوات با شیب تند

اما حد نهایی فیزیک همچنان روی عدد ۶۰ میخکوب شده است. نه پیچیدن گیت به دور کانال و نه حتی پیشرفته‌ترین دستگاه‌های لیتوگرافی فرابنفش فرین (EUV) قادر نیستند توزیع آماری بولتزمن الکترون‌ها را در دمای اتاق دستکاری کنند.[2]

آزمایشگاه‌های تحقیقاتی با درک این سد نفوذناپذیر، ده سال گذشته را صرف تلاش برای ساخت سوئیچ‌های با «شیب تند» کرده‌اند که بر پایه اصول مکانیک کوانتومی کاملاً متفاوتی کار می‌کنند. بارزترین گزینه در این عرصه، ترانزیستور اثر میدانی تونلی یا TFET است.[5][6]

یک ترانزیستور TFET به‌جای هل دادن الکترون‌ها از روی سد حرارتی، آن‌ها را وادار می‌کند با تکیه بر پدیده تونل‌زنی کوانتومی از میان سد عبور کنند. از آنجا که تونل‌زنی کوانتومی به دمِ پرانرژی توزیع حرارتی الکترون‌ها وابسته نیست، یک TFET روی کاغذ می‌تواند به نوسان زیرآستانه‌ای کمتر از ۶۰ میلی‌ولت بر دهه دست یابد.[5][6]

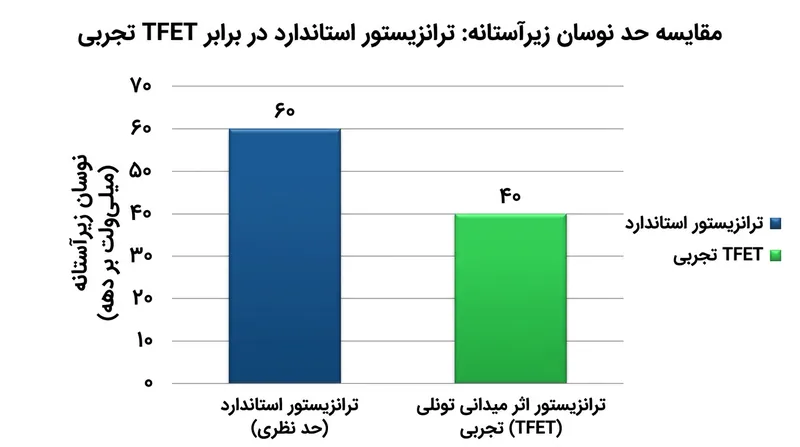

پژوهشگران تا سال ۲۰۱۵ توانستند در شرایط کنترل‌شده آزمایشگاهی ترانزیستورهای تجربی TFET با نوسان زیرآستانه چشمگیر ۴۰ میلی‌ولت بر دهه بسازند. این دستاورد موجی از خوش‌بینی کاذب در رسانه‌ها به راه انداخت مبنی بر اینکه ولتاژ کاری پردازنده‌ها به زودی تا ۰٫۲ ولت سقوط خواهد کرد.[5]

اما واقعیت سنگین خطوط تولید تجاری بسیار سرسخت‌تر از این ادعاها بود. ترانزیستورهای TFET اگرچه می‌توانند با شیب بسیار تندی خاموش و روشن شوند، اما در تأمین جریان کافی در حالت روشن برای راه‌اندازی مدارهای منطقی پرسرعت به‌شدت ناتوانند. کلیدی که تمیز خاموش می‌شود اما جریان کافی عبور نمی‌دهد، برای پردازنده‌ای با فرکانس چند گیگاهرتز کاملاً بی‌استفاده است.[5][6]

رویکرد تجربی دیگر بهره‌گیری از پدیده «خازن منفی» با استفاده از مواد فروالکتریک در ساختار گیت است. این مواد در تئوری ولتاژ درونی گیت را تقویت می‌کنند و به سیلیکون القا می‌کنند که گویی نوسان ولتاژی بزرگ‌تر از آنچه باتری واقعاً تأمین می‌کند را تجربه کرده است.[4]

با وجود میلیاردها دلار هزینه تحقیقاتی، هنوز حتی یک ترانزیستور TFET یا قطعه خازن منفی وارد هیچ محصول مصرفی تجاری نشده است. کل زیرساخت رایانشی جهان همچنان زنجیرشده به سازوکار گسیل گرمایونی و کف ولتاژ ۶۰ میلی‌ولتی آن باقی مانده است.[4][5]

همین واقعیت سرسخت ترمودینامیکی توضیح می‌دهد که چرا مراکز داده امروزی گیگاوات‌ها برق می‌بلعند و چرا شارژدهی باتری گوشی‌ها در یک دهه اخیر جهش شگفت‌انگیزی نکرده است. انرژی پایه برای تغییر وضعیت یک بیت، مستقیماً به دمای محیطی وابسته است که در آن نشسته‌اید.[4]

شرکت‌ها برای استخراج اندکی عملکرد بیشتر، اکنون به سیلیکون‌های اختصاصی روی آورده‌اند؛ یعنی ساخت شتاب‌دهنده‌های سخت‌افزاری اختصاصی برای فشرده‌سازی ویدیو یا پردازش شبکه‌های عصبی. این شتاب‌دهنده‌ها با ولتاژ پایین‌تری کار نمی‌کنند، بلکه تنها چرخه‌های ساعت بیهوده را در انجام محاسبات ریاضی خاص حذف می‌کنند.[4]

پایان قانون مقیاس‌بندی دنارد ناشی از شکست مهندسی نبود، بلکه حاصل برخورد صریح با یکی از قوانین بنیادین طبیعت بود. صنعت نیمه‌رسانا سی سال تمام ابعاد ترانزیستور را کوچک کرد، تا در نهایت متوجه شد که اندازه فیزیکی الکترون را نمی‌توان کوچک کرد.[3][4]

تا روزی که یک ترانزیستور شیب‌تند برای تولید انبوه تجاری به ثمر ننشیند، آستانه ۳۶۰ میلی‌ولتی کف تغییرناپذیر منطق سیلیکونی باقی خواهد ماند. تک‌تک تصمیم‌های معماری در طراحی پردازنده‌های امروزی، صرفاً پاسخی برای مهار همین یک عدد سازش‌ناپذیر است.[4]
