حباب‌های هوا باید در فاصله حداکثر ۰.۲۰ میلی‌متری قرار گیرند تا فشار هیدرولیکی بتن یخ‌زده را خرد نکند

تنها یک فصل سرما کافی است تا پرداخت صاف و صیقلی یک دال بتنی تازه‌ریخته‌شده را بتراشد و بستری حفره‌دار و فروپاشیده با سنگدانه‌های بیرون‌زده بر جای بگذارد. این ورقه‌شدن پیش‌رونده که به پوسته‌شدن ناشی از چرخه‌های ذوب و انجماد معروف است، یک شکست شیمیایی نیست بلکه پیامد یک تنش مکانیکی ناب است: آبی که درون تخلخل‌های بتن به دام افتاده، هنگام یخ‌زدن حجم پیدا می‌کند و سازه را از درون می‌شکافد.

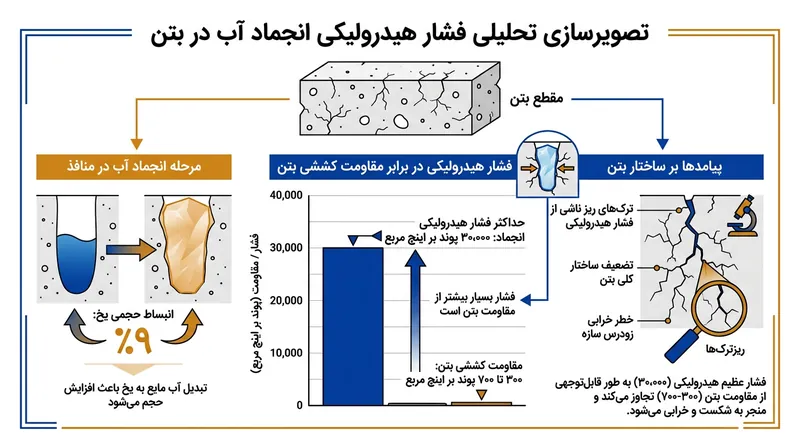

آب به هنگام تبدیل شدن به یخ حدود ۹ درصد منبسط می‌شود. در یک فضای بسته و نامنعطف، این تغییر فاز نوعی فشار هیدرولیکی داخلی ایجاد می‌کند که رقم آن گاه به ۳۰ هزار پوند بر اینچ مربع (PSI) می‌رسد.

چنین نیروی عظیمی به‌سادگی ماده را درهم‌می‌شکند. بتن معمولی مقاومت کششی بسیار ناچیزی در حد ۳۰۰ تا ۷۰۰ پوند بر اینچ مربع دارد؛ یعنی یخ در حال انبساط فشاری وارد می‌کند که بیش از ۴۰ برابر توان تحملی خمیر سیمان است.

مهندسان برای نجات بتن از این متلاشی‌شدن درونی، به سامانه‌ای میکروسکوپی برای تخلیه فشار متوسل می‌شوند که «هوای حباب‌شده» نام دارد. آنان با افزودن هدفمند میلیاردها حبابچه هوای میکروسکوپی به مخلوط بتن تازه، فضایی امن برای فرار آب و تخلیه تنش‌های انبساطی یخ فراهم می‌کنند.[1]

اما صرفِ افزودن هوا به‌هیچ‌وجه متضمن بقای بتن نیست. آنچه دوام واقعی ماده را دیکته می‌کند، توزیع هندسی این حباب‌هاست و شاخص تعیین‌کننده در این میان، «ضریب فاصله» نام دارد. اگر فاصله میان هر نقطه از خمیر سیمان تا نزدیک‌ترین حباب هوا از ۰.۲۰ میلی‌متر تجاوز کند، بتن قطار ترک‌هایش را آغاز خواهد کرد و خواهد شکست.

فیزیک منافذ مویین در بتن

مکانیک بنیادین این خرابی نخستین بار در سال ۱۹۴۹ توسط تی. سی. پاورز در انجمن سیمان پورتلند فرمول‌بندی شد. همان‌گونه که مرجع تخصصی اسلب‌کلک یادآور می‌شود: «نظریه فشار هیدرولیکی پاورز مکانیزم را این‌طور تبیین می‌کند: بتن حاوی شبکه‌ای از منافذ مویینه با قطری میان ۰.۰۱ تا ۱۰ میکرون است».

این منافذ مویینه در واقع همان تونل‌های میکروسکوپی باقی‌مانده از آبی هستند که در آغاز صرف هیدراتاسیون سیمان شده بود. با توجه به قطر بسیار باریک این حفرات و حضور نمک‌های قلیایی محلول، آبِ درون آن‌ها در دمای معمول صفر درجه سانتی‌گراد یخ نمی‌زند.

این آب دچار پدیده «فوق‌سرمایش» می‌شود و حتی در دماهای بسیار پایین‌تر همچنان مایع باقی می‌ماند. اما وقتی سرانجام یخ در درشت‌ترین منافذ شروع به تشکیل شدن می‌کند، آبِ مایعِ باقی‌مانده را با خشونت به عمق شبکه مویین می‌راند تا ۹ درصد انبساط حجمی یخ جای خود را باز کند.

این مهاجرت اجباری، یک شیب فشار هیدرولیکی شدید پدید می‌آورد. شدت فشار ایجادشده مستقیماً به گرانروی آب در حال انجماد، نفوذپذیری بافت بتن و مسافتی که آب باید برای رسیدن به فضایی خالی طی کند بستگی دارد.

مفهوم «اشباع بحرانی» خط فاصل میان تخریب و پایداری را مشخص می‌سازد. پژوهش‌ها نشان می‌دهد که بتن تا زمانی که شبکه منافذ آن کمتر از ۹۱.۷ درصد از آب اشباع شده باشد، چرخه انجماد را بدون آسیب از سر می‌گذراند؛ چراکه زیر این آستانه، فضای خالی طبیعی موجود کفاف انبساط یخ را می‌دهد.

تعریف دقیق آستانه ۰.۲۰ میلی‌متری

اما هنگامی که یک دال بتنی زیر بارش باران مداوم یا برف در حال ذوب قرار می‌گیرد، این حد اشباع ۹۱.۷ درصدی به‌راحتی شکسته می‌شود. درست در همین گلوگاه است که حبابچه‌های هوای مصنوعی ناچارند بار تسکین این فشار هیدرولیکی مرگبار را به دوش بکشند.

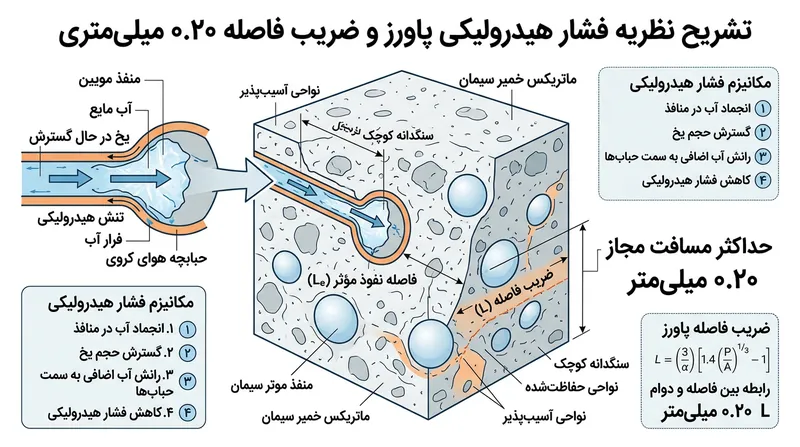

دفترچه راهنمای فنی اسلب‌کلک تصریح می‌کند: «ضریب فاصله — یعنی حداکثر فاصله میانگین از هر نقطه خمیر تا نزدیک‌ترین حباب هوا — نباید از ۰.۰۰۸ اینچ (۰.۲۰ میلی‌متر) فراتر رود». این مسافت معین، کرانه قطعی فیزیکی برای دوام بتن در سرماست.

چنانچه آب مایع ناچار باشد مسافتی بیش از ۰.۲۰ میلی‌متر را در میان شبکه متراکم مویین طی کند تا به تخلیه‌گاه برسد، اصطکاک ناشی از جریان سیال سبب جهش ناگهانی فشار هیدرولیکی می‌شود. در فاصله ۰.۲۵ میلی‌متر، این فشار بدون هیچ تردیدی از مقاومت کششی نهایی ۷۰۰ پوندی خمیر فراتر می‌رود.[2]

با درهم‌شکستن این آستانه کششی، خمیر سیمان در مقیاس میکروسکوپی دچار گسست درونی می‌شود. این میکروترک‌ها در هر چرخه متوالی یخبندان و ذوب به هم متصل شده و نهایتاً به شکل ورقه‌شدن مشهود سطح و جداشدن قطعات بزرگ بتن درمی‌آیند که میلگردها را در برابر زنگ‌زدگی بی‌دفاع می‌گذارد.

به همین دلیل است که هرگز نمی‌توان مقاومت فشاری بالا را جایگزین توزیع صحیح حباب‌های هوا دانست. بتنی با مقاومت ۶۰۰۰ پوند بر اینچ مربع شاید اندکی مقاومت کششی بالاتری نسبت به بتن ۴۰۰۰ پوندی داشته باشد، اما هیچ‌کدام در برابر ضربه ۳۰ هزار پوندی آب در حال انجماد، در صورت غیبت فاصله ۰.۲۰ میلی‌متری، تاب نخواهند آورد.

مهندسی شبکه حبابچه‌های هوا

دستیابی به شبکه‌ای که در آن حباب‌ها در فاصله‌ای به دقت ۰.۲۰ میلی‌متر مستقر باشند، نیازمند مداخله و اصلاح شیمیایی است. تولیدکنندگان بتن به همین منظور مواد حباب‌زا — معمولاً سورفکتانت‌های سنتزی یا مشتقات تال‌اویل — را در مرحله اختلاط روان بتن به آن می‌افزایند.[1]

این مواد افزودنی کشش سطحی آب را کاهش می‌دهند و اجازه می‌دهند میلیاردها حباب پایدار در جریان اختلاط تشکیل شوند. برخلاف حفره‌های زمخت و نامنظم «هوای محبوس» که ناشی از تراکم ناقص‌اند، حباب‌های هوای ایجادشده به این روش کاملاً کروی و همگن هستند.[1]

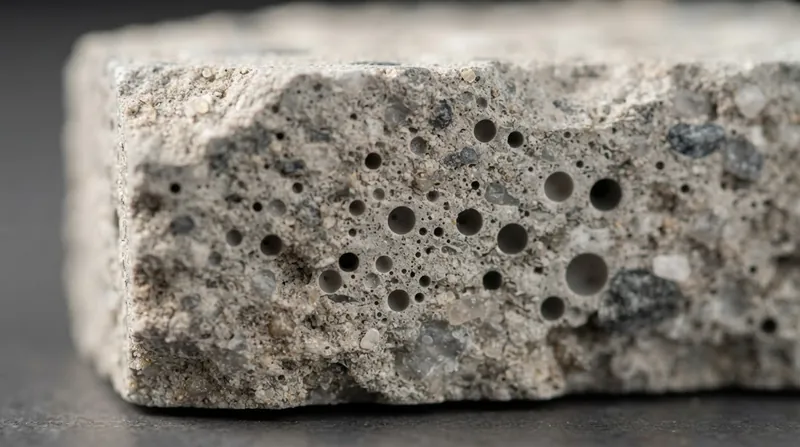

قطر حباب‌های عمدی معمولاً بین ۱۰ تا ۳۰۰ میکرومتر است. اندازه بسیار ناچیزشان اجازه می‌دهد با تراکم بسیار بالایی توزیع شوند تا نیاز به فاصله حداکثر ۰.۲۰ میلی‌متری برآورده شود، بدون آنکه تمامیت ساختاری و باربری دال بتنی مخدوش شود.[1]

برای ایجاد چنین هندسه‌ای، کل حجم هوای حباب‌شده عموماً باید بین ۴ تا ۷ درصد حجم بتن را تشکیل دهد؛ رقمی که البته تا حد زیادی به حداکثر اندازه درشت‌دانه مورداستفاده در طرح اختلاط وابسته است.

با این حال، حجم کل هوا مقیاسی ساده‌انگارانه است. اگر بتنی ۵ درصد هوا داشته باشد اما این هوا متشکل از چند حباب درشت و پراکنده باشد، با نخستین موج سرما از هم می‌پاشد، زیرا فاصله میان آن حباب‌ها به‌مراتب از آستانه امن ۰.۲۰ میلی‌متر فراتر خواهد رفت.[1]

راستی‌آزمایی آزمایشگاهی و چالش‌های کارگاهی

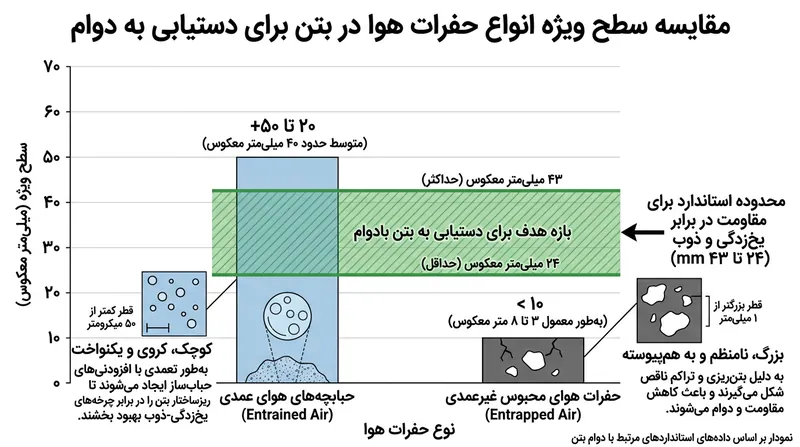

مهندسان برای اطمینان از ریز بودن و تراکم کافی حباب‌ها، «سطح ویژه» آن‌ها را می‌سنجند. یک بتن بادوام محتاج سطح ویژه‌ای بین ۲۴ تا ۴۳ معکوس میلی‌متر است؛ یعنی مساحت سطح بسیار وسیعی از حباب‌ها نسبت به حجم کل هوای ورودی.

صحت‌سنجی این متغیرهای میکروسکوپی تنها با آنالیز آزمایشگاهی دقیق میسر است. بر اساس استاندارد ASTM C457، تکنسین‌ها نمونه‌ای مغزه‌گیری‌شده از بتن سخت‌شده را برش داده، تا سرحد بازتاب آینه‌ای صیقل می‌زنند و زیر میکروسکوپ با روش پیمایش خطی می‌سنجند.

آزمایشگر تمام حباب‌هایی را که یک خط فرضی را بر سطح نمونه قطع می‌کنند می‌شمارد. با محاسبه طول وتر حباب‌های بریده‌شده، می‌توان ضریب فاصله سه‌بعدی را در کل ماتریس بتن به روش ریاضی بازسازی کرد.

با این حال، واقعیت‌های کارگاهی مدام این هندسه ظریف را تهدید می‌کنند. پمپاژ بتن با لوله‌های طویل و تحت فشار هیدرولیکی بالا حباب‌ها را می‌فشارد و هوا را مجدداً در آب حل می‌کند که این امر ضریب فاصله را از مرز ۰.۲۰ میلی‌متر خارج می‌سازد.[1]

لرزاندن بیش از حد با ویبراتور نیز سبک‌ترین حباب‌ها را به سطح بتن رانده و سبب ترکیدن آن‌ها می‌شود. نتیجه این خطا، خالی ماندن لایه سطحی بتن — یعنی حساس‌ترین بخش در معرض یخ‌زدگی — از سامانه دفاعی حباب‌های هواست.[1]

تهدید فزاینده نمک‌های ضدیخ

حاشیه خطای این معادله زمانی باریک‌تر می‌شود که نمک‌های یخ‌زدا بر سطح ریخته می‌شوند. موادی چون کلرید کلسیم و کلرید منیزیم یخ را آب می‌کنند، اما سرعت پوسته‌شدن بتن در بافت منافذ را به‌شدت بالا می‌برند.

این نمک‌ها با ایجاد مکش اسمزی، رطوبت بیشتری را به اعماق بتن می‌کشند و درجه اشباع را بالا می‌برند؛ علاوه بر این، نقطه انجماد آب منافذ را برهم زده و موجب می‌شوند آب به شکلی ناگهانی و انفجاری منجمد شود، نه با آهنگی پیوسته.

هنگامی که این تنش اسمزی بر فشار هیدرولیکی افزوده شود، حفظ ضریب فاصله ۰.۲۰ میلی‌متری دیگر یک توصیه نیست، بلکه حکم ضرورت مطلق برای حیات بتن را دارد؛ بدون آن، ملات سطحی حتی یک زمستان را هم تاب نخواهد آورد.

پایداری زیرساخت‌های بتنی در اقلیم‌های سردسیر دست‌آخر در گرو همین معماری میکروسکوپی است. دوام چنددهه‌ای یک پل بزرگراهی در برابر کولاک‌های سخت نه به بتن حجیم، که به میلیاردها حفره نامرئی وابسته است که نباید حتی کسری از میلی‌متر از یکدیگر دور شوند.[2]
