اشباع مغناطیسی هسته استاتور؛ سقف فیزیکی دینام خودرو فراتر از دور موتور

برای آنکه دینام خودرو بتواند چرخش مکانیکی میل‌لنگ را به انرژی الکتریکی تبدیل کند، یک پیش‌شرط بنیادین وجود دارد: هسته آهنی که سیم‌پیچ‌های مسی را در بر گرفته، باید توانایی جذب و هدایت میدان مغناطیسی متغیر را داشته باشد. اگر آهن دیگر نتواند شار مغناطیسی بیشتری بپذیرد، فرایند تبدیل انرژی متوقف می‌شود. این مرز فیزیکی دقیقاً همان نقطه‌ای است که تمام خودروهای امروزی هر روز آن را لمس می‌کنند.[5]

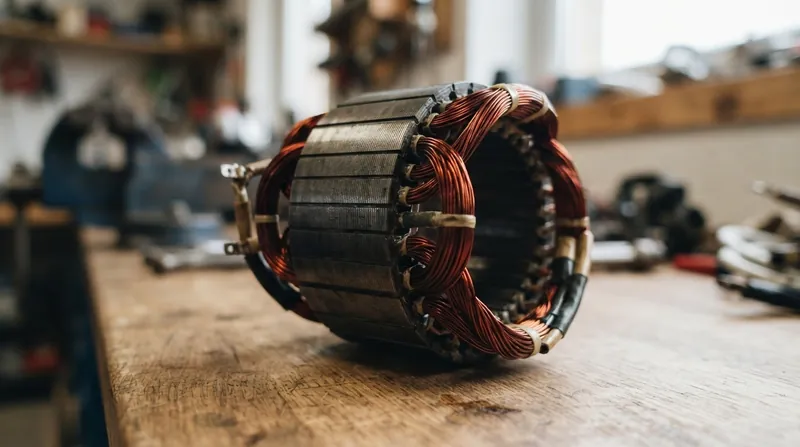

هسته استاتور که عمدتاً از ورقه‌های فولاد الکتریکی سیلیسیوم فشرده ساخته می‌شود، مسیر هدایت میدانی است که روتور دوار تولید می‌کند. بر اساس قانون القای فارادی، با افزایش دور موتور و چرخش سریع‌تر روتور، انتظار می‌رود جریان تولیدی دینام هم به همان نسبت بالا برود؛ روتوری با سرعت ۶٬۰۰۰ دور بر دقیقه، قطب‌های مغناطیسی خود را دو برابر سریع‌تر از حالت ۳٬۰۰۰ دور بر دقیقه از جلوی سیم‌پیچ‌های استاتور عبور می‌دهد.[2]

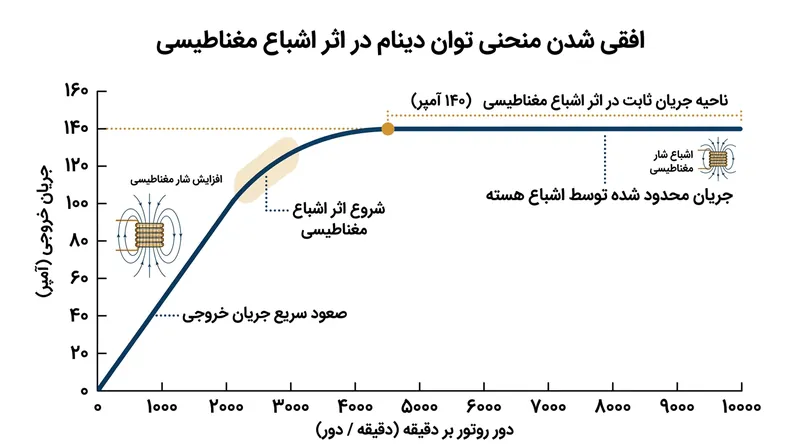

اگر این رفتار کاملاً خطی می‌بود، دینامی که در دور آرام ۱۲۰ آمپر خروجی دارد، در سبقت‌های بزرگراهی باید به‌راحتی ۲۴۰ آمپر تولید می‌کرد. اما در واقعیت چنین اتفاقی نمی‌افتد؛ منحنی خروجی ناگهان افقی می‌شود و جریان در سقفی مشخص قفل می‌گردد، صرف‌نظر از اینکه چقدر پدال گاز را بفشارید. این سقف نفوذناپذیر نه توسط کامپیوتر خودرو یا رگلاتور ولتاژ، بلکه مستقیماً توسط ساختار اتمی خود آهن تحمیل می‌شود.[1]

برای درک علت این پدیده، باید معماری دینام استاندارد خودرو را کالبدشکافی کرد. از زمان فراگیر شدن دیودهای یکسوساز سیلیسیومی در دهه ۱۹۶۰ میلادی، بیشتر خودروهای سواری از طرح دینام لاندل یا پنجه‌قطبی استفاده می‌کنند. این طراحی شامل یک روتور آهنی یکپارچه با یک سیم‌پیچ تحریک مرکزی است که میان پنجه‌های آهنی درهم‌تنیده‌ای قرار گرفته و قطب‌های متناوب شمال و جنوب را پدید می‌آورد.[2]

هم‌زمان با چرخش این پنجه‌ها در دل حلقه ثابت استاتور، میدان مغناطیسی آن‌ها دندانه‌های آهنی استاتور را جاروب می‌کند. این تغییر شار مغناطیسی، جریان متناوبی در سیم‌پیچ‌های مسی پیچیده‌شده به دور آن دندانه‌ها القا می‌نماید؛ سازوکاری که اثربخشی آن منحصراً به توانایی آهن استاتور در هدایت بی‌نقص شار مغناطیسی از روتور به سیم‌پیچ‌ها بستگی دارد.[2]

توهم افزایش بازدهی با بالا بردن دور موتور

سیستم‌های برقی خودرو بر پایه نسبت پولی مشخصی طراحی شده‌اند که باعث می‌شود دینام بسیار سریع‌تر از میل‌لنگ موتور بچرخد. دینام خودروهای سواری معمولاً با نسبت ۲ به ۱ یا حتی ۳ به ۱ نسبت به موتور دوران می‌کند و در سرعت‌های متداول رانندگی به‌راحتی به ۸٬۰۰۰ دور بر دقیقه می‌رسد؛ سرعتی که نرخ تغییر شار مغناطیسی در آن خارق‌العاده است.[2]

از دیدگاه نظری، این جهش سریع شار باید بتواند جریان الکتریکی سرسام‌آوری در سیم‌پیچ‌ها القا کند. به همین دلیل رانندگان تصور می‌کنند اگر باتری خودرو کاملاً خالی شده باشد، تخت‌گاز رفتن و بالا بردن دور موتور تا خط قرمز، بیشترین توان دینام را به مدار تزریق خواهد کرد؛ تصوری که گمان می‌کند خروجی برق تا بی‌نهایت همراه با عقربه دورسنج اوج می‌گیرد.[5]

اما این فرض که دور موتور بالاتر مساوی با خروجی بیشتر است، واقعیت‌های فیزیکی مواد فرومغناطیس را نادیده می‌گیرد. هسته استاتور یک مخزن بی‌انتها برای میدان‌های مغناطیسی نیست؛ این هسته شبیه لوله‌ای صلب با قطر ثابت است که وقتی ظرفیت آن کاملاً پر شد، هرگز نمی‌توان با بالا بردن فشار ورودی، حجم مایع بیشتری را از آن عبور داد.[1]

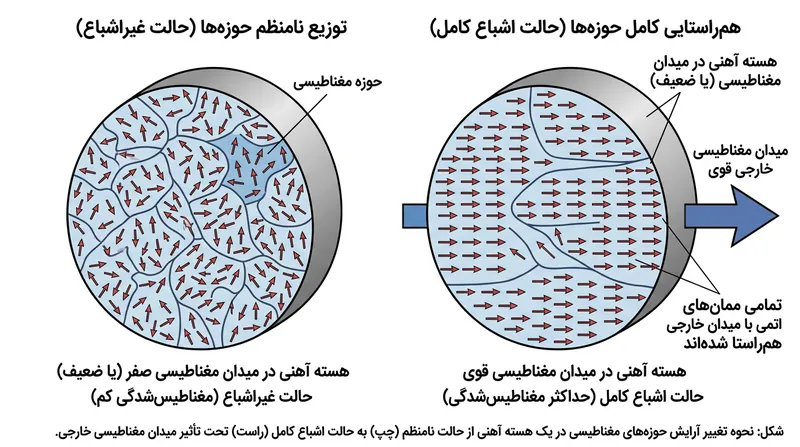

هنگامی که دینام به آستانه حداکثر توان نامی خود نزدیک می‌شود، شدت میدان مغناطیسی درون هسته استاتور به یک حد بحرانی می‌رسد. حوزه‌های مغناطیسی درون فولاد سیلیسیوم — همان نواحی میکروسکوپی که گشتاورهای مغناطیسی اتم‌ها در آن هم‌راستا هستند — کاملاً هم‌جهت با میدان اعمال‌شده قرار می‌گیرند.[1]

زمانی که تک‌تک این حوزه‌ها هم‌راستا شدند، آهن دیگر قادر به عبور دادن ذره‌ای شار مغناطیسی اضافی نیست؛ یعنی ماده به انتهای ظرفیت فیزیکی خود برای تقویت میدان رسیده است. در این لحظه، دینام ماهیت خطی خود را از دست می‌دهد و به سامانه‌ای با سقف فیزیکی تغییر وضعیت می‌دهد که در برابر انرژی مکانیکی بیشتر کاملاً بی‌اعتناست.[1]

مرز اشباع تسلا؛ دیواره سخت فیزیک

این رخداد همان اشباع مغناطیسی است. آهن خالص دارای حداکثر مغناطش اشباع نظری ۲٫۱۵ تسلا است که حد نهایی چگالی شار مغناطیسی قابل‌تحمل توسط این عنصر را نشان می‌دهد. فراتر از این نقطه، رفتار آهن در برابر افزایش شدت میدان دقیقاً مانند فضای خالی خواهد بود.[3]

بر اساس مستندات فنی پایگاه تخصصی Electrical4U، «اشباع مغناطیسی ناحیه‌ای با میدان قوی است که در آن مواد فرومغناطیس یا فریمغناطیس، با وجود افزایش میدان اعمال‌شده، مغناطش اضافی بسیار ناچیزی پدید می‌آورند». این یعنی ضریب تقویت مغناطیسی آهن برای هرگونه ورودی فراتر از این آستانه، عملاً به صفر سقوط می‌کند.[4]

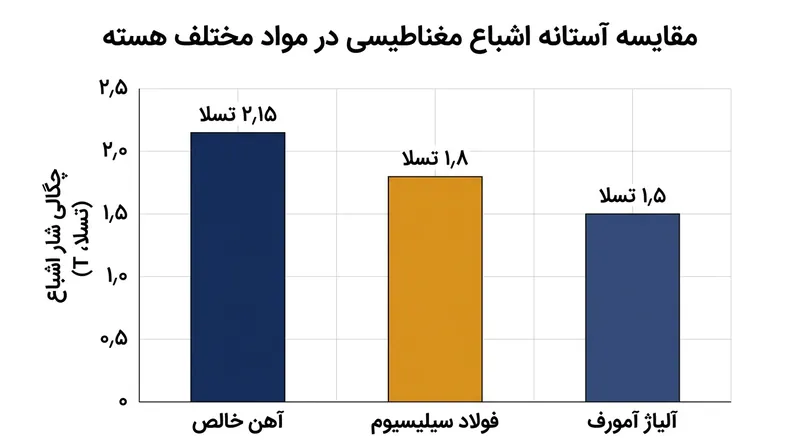

با این حال، آهن خالص به دلیل رسانایی الکتریکی بسیار بالا، به‌شدت مستعد تلفات ناشی از جریان‌های گردابی است و این ویژگی آن را برای دینام‌های پرسرعت نامناسب می‌سازد. برای جلوگیری از ذوب شدن هسته در اثر جریان‌های القایی درون خود، سازندگان آهن را با حدود ۳ درصد سیلیسیوم آلیاژ می‌کنند؛ تغییری که مقاومت الکتریکی را افزایش می‌دهد اما ظرفیت مغناطیسی را کمی تضعیف می‌کند.[3]

در نتیجه این آلیاژسازی، فولاد سیلیسیوم به‌کاررفته در استاتور خودروها معمولاً در محدوده‌ای بین ۱٫۵ تا ۲٫۰ تسلا به اشباع می‌رسد. وقتی چگالی شار مغناطیسی به این مرز برخورد کرد، هسته کاملاً اشباع است. در این حالت، تزریق جریان تحریک بیشتر به روتور یا بالا بردن دور موتور برای تسریع نرخ تغییر شار، عملاً هیچ رشد محسوسی در چگالی شار ایجاد نخواهد کرد.[1]

از آنجا که ولتاژ القایی و جریان خروجی سیم‌پیچ‌های استاتور کاملاً به نرخ تغییر شار مغناطیسی عبوری وابسته‌اند، اشباع هسته به این معناست که جریان خروجی دیگر توان صعود ندارد. دینامی با رتبه ۱۴۰ آمپر، حتی اگر دور روتور آن به ۱۰٬۰۰۰ دور بر دقیقه برسد، دقیقا روی ۱۴۰ آمپر متوقف خواهد شد؛ زیرا آهن اشباع‌شده مانع فیزیکی عبور توان بیشتر است.[5]

جریمه حرارتی ناشی از دوران بیش‌ازحد

وقتی موتور همچنان به چرخاندن سریع‌تر دینامی که به حد اشباع رسیده ادامه می‌دهد، انرژی مکانیکی مازاد دریافتی سرنوشت ناگزیری پیدا می‌کند. از آنجا که این انرژی دیگر امکان تبدیل شدن به جریان برق مفید را ندارد، تماماً به تلفات حرارتی بدل می‌شود؛ واقعیتی حرارتی که یکی از سخت‌ترین محدودیت‌های طراحی الکتریکی خودرو است.[5]

تلفات انرژی در یک هسته اشباع عمدتاً به دو شکل پسماند و جریان‌های گردابی خود را نشان می‌دهند. اتلاف ناشی از پسماند ناشی از مقاومتی است که حوزه‌های مغناطیسی در برابر تغییر مداوم جهت خود در اثر چرخش قطب‌ها نشان می‌دهند؛ نوعی اصطکاک مغناطیسی که برای نخستین بار چارلز استاینمتز در سال ۱۸۹۲ آن را فرمول‌بندی کرد. هرچه دور موتور بالاتر رود، این اصطکاک گرمای سرسام‌آوری در فولاد تولید می‌کند.[3]

به موازات آن، جریان‌های گردابی — یعنی حلقه‌های هرز جریان الکتریکی که مستقیماً درون توده آهن هسته به جای سیم‌های مسی القا می‌شوند — با توان دوم فرکانس چرخش افزایش می‌یابند. رساندن دینام اشباع به سرعت ۸٬۰۰۰ دور بر دقیقه این اتلاف را چندین برابر می‌کند؛ وضعیتی که هسته را می‌سوزاند و حرارت فوق‌العاده‌ای به سیم‌پیچ‌های مجاور و بردهای الکترونیکی داخلی منتقل می‌سازد.[2]

همین روند حرارتی فرار است که حضور پره‌های خنک‌کننده داخلی در پشت پولی دینام را اجتناب‌ناپذیر می‌کند. این پروانه فن باید با تمام توان هوای محیط را از درون محفظه دینام بکشد تا مانع از سوختن دیودهای حساس یکسوساز شود. اگر حرارت حاصل از اشباع فراتر از ظرفیت تخلیه گرما رود، پل دیود در چند دقیقه ذوب خواهد شد.[2]

علاوه بر این، با بالا رفتن دمای هسته استاتور، نفوذپذیری مغناطیسی آن روند نزولی پیدا می‌کند. گرما جنبش حرارتی تصادفی اتم‌های آهن را تشدید می‌کند و در نتیجه حفظ هم‌راستایی حوزه‌های مغناطیسی بسیار دشوارتر می‌شود. این امر بدین معناست که یک دینام داغ بسیار زودتر از یک دینام خنک به اشباع می‌رسد و خروجی حداکثری آن در ترافیک یا گرمای محفظه موتور افت پیدا می‌کند.[1]

نقش نجات‌بخش اشباع به عنوان فیوز حفاظتی

با اینکه پدیده اشباع مغناطیسی سقفی تسلیم‌ناپذیر در برابر بهره‌وری دینام است، نقشی حیاتی و ایمنی‌بخش نیز بر عهده دارد. محدودیت ذاتی فولاد سیلیسیوم عملاً شبیه به یک فیوز مکانیکی فناناپذیر عمل می‌کند و مانع از خرابی‌های فاجعه‌بار در سامانه شارژ و مدار الکتریکی خودرو می‌شود.[5]

اگر هسته آهنی این توانایی را داشت که بدون هیچ سقفی توان خود را بالا ببرد، بروز یک اتصال کوتاه سنگین یا کاهش ناگهانی مقاومت باتری معیوب باعث می‌شد دینام صدها آمپر برق تولید کند. چنین جهش لجام‌گسیخته‌ای در کسری از ثانیه سیم‌پیچ‌های استاتور را پودر می‌کرد، پل دیود را ذوب می‌نمود و به آتش‌سوزی در موتور خودرو می‌انجامید.[5]

اما خوشبختانه هنگامی که بار مصرفی قصد دارد جریانی بسیار بیشتر از ظرفیت مجاز از دینام بیرون بکشد، هسته بدون تعارف اشباع می‌شود و تسلیم تقاضای مدار نمی‌شود؛ در این شرایط افت ولتاژ رخ می‌دهد، اما دینام از شوک الکتریکی جان سالم به در می‌برد زیرا آهن اساساً نمی‌تواند توان مازاد را پردازش کند.[5]

همین ویژگی خودمهارگر است که اجازه می‌دهد خودرویی با باتری سالم بتواند بدون آسیب دیدن، خودروی دیگری را که باتری‌اش کاملاً تخلیه شده باتری‌به‌باتری کند. باتری خوابیده مانند یک مصرف‌کننده عظیم عمل کرده و جریانی مافوق توان دینام مطالبه می‌کند، اما اشباع مغناطیسی جلوی خروجی بیش از حد را گرفته و دینام خودروی امدادرسان را نجات می‌دهد.[5]

بده‌بستان وزن، ابعاد و هزینه‌های تولید

ساده‌ترین راه‌حل مهندسی برای دور زدن اشباع مغناطیسی، استفاده از توده آهن بیشتر است. یک هسته استاتور حجیم‌تر با سطح مقطع ضخیم‌تر، بستر وسیع‌تری برای عبور شار فراهم می‌سازد، چگالی شار را زیر مرز ۲٫۰ تسلا نگه می‌دارد و امکان تولید جریان‌های بسیار بالاتر را قبل از رسیدن به نقطه اشباع مهیا می‌کند.[1]

با این حال، صنعت خودرو به‌شدت گرفتار قیدوبندهای وزن، ابعاد فیزیکی و هزینه تولید است. افزودن بر جرم دینام در تقابل مستقیم با رویکرد وسواس‌گونه خودروسازان برای سبک‌سازی و کاهش مصرف سوخت قرار دارد. دینامی سنگین به پایه‌های اتصال تنومندتر، تسمه دینام پهن‌تر و بلعیدن اسب‌بخار بیشتری از میل‌لنگ نیاز دارد.[5]

از سوی دیگر، فولادهای الکتریکی مرغوبی که بدون اتلاف حرارتی بالا به آستانه‌های اشباع فراتری دست پیدا می‌کنند، فوق‌العاده گران هستند. جایگزینی فولاد استاندارد فاقد جهت‌گیری با آلیاژهای پیشرفته فلزی آمورف می‌تواند مرز اشباع را عقب‌تر ببرد، اما چنین متریالی هزینه‌های سرسام‌آوری روی دست تولید انبوه خودروهای معمولی می‌گذارد.[3]

مهندسان در عین حال ناچارند تعداد قطب‌های روتور را نیز با دقت متوازن سازند. بالا بردن تعداد قطب‌ها اندوکتانس سیم‌پیچ‌های استاتور را کاهش می‌دهد که می‌تواند حداکثر جریان اتصال کوتاه را بالا ببرد؛ اما از سوی دیگر، تعداد قطب بیشتر به معنای فرکانس الکتریکی بالاتر در همان دور موتور است که تلفات مغناطیسی هسته و گرمای خروجی را تصاعدی می‌کند.[2]

راهکارهای مهندسی مدرن برای مهار اشباع

برای بیرون کشیدن آمپراژ بیشتر از هسته‌ای با ابعاد محدود، مهندسان به سراغ روش‌های نوین سیم‌پیچی و کنترل فعال میدان تحریک رفته‌اند. با عبور از دیودهای سنتی و روی آوردن به یکسوسازی هم‌گام با ماسفت‌ها (MOSFET)، دینام‌های پیشرفته افت ولتاژ داخلی را به حداقل رسانده و از هدررفت انرژی تا حد امکان جلوگیری می‌کنند.[5]

علاوه بر این، واحدهای مدیریت الکترونیکی موتور (ECU) امروزه جریان تحریک روتور را به‌صورت هوشمند کنترل می‌کنند. سیستم کنترل به‌جای آنکه اجازه دهد دینام در دورهای بالا ناگهان با دیواره اشباع سخت برخورد کند، با بالا رفتن سرعت موتور جریان تحریک را به‌صورت عمدی تضعیف می‌کند (رویکرد Field-Weakening) تا خروجی مورد نیاز در امن‌ترین حاشیه حرارتی و مغناطیسی حفظ شود.[5]

در دینام‌های فوق‌سنگین خودروهای لوکس و پرمصرف، حتی از خنک‌کاری با مایع بهره گرفته می‌شود؛ مهندسان مایع خنک‌کننده موتور را مستقیماً از بدنه دینام عبور می‌دهند تا جریمه حرارتی ناشی از اشباع مهار شود و دینام بتواند برای مدت طولانی‌تری در نزدیکی لبه اشباع بدون خطر ذوب کار کند.[5]

در نهایت، توان خروجی الکتریکی هر خودرویی همواره در گروی مشخصات اتمی هسته آهنی دینام آن باقی می‌ماند. نه برنامه‌ریزی نرم‌افزاری، نه کوچک کردن پولی و نه بالا بردن دور موتور نمی‌توانند فولاد سیلیسیوم را وادار کنند شاری فراتر از سقف اشباع خود حمل کند؛ در این منازعه، همیشه حرف آخر را فیزیک آهن می‌زند.[5]
