چرا بستن شیر خطوط لوله سریع‌تر از زمان بازگشت موج ۲L/a ضربه‌ای یکسان و مرگبار تولید می‌کند؟

بسیاری از بهره‌برداران خطوط لوله هنگام مواجهه با پدیده ضربه قوچ دچار یک سوءتفاهم شهودی می‌شوند: این‌که کندتر کردن حرکت شیر حتماً به همان نسبت شدت ضربه ویرانگر را کاهش می‌دهد. اما واقعیت هیدرولیکی چیز دیگری است. تا زمانی که زمان بسته شدن شیر از یک آستانه دقیق ریاضی فراتر نرود، کاستن از سرعت عملگر هیچ اثری در مهار موج ضربه نخواهد داشت.[8]

این شکاف ادراکی ناشی از درک نادرست نحوه انتشار امواج فشار در ستون سیال است. در دینامیک سیالات، شدت شوک هیدرولیکی به سرعت ظاهری ساقه شیر وابسته نیست، بلکه تابعی از رقابتی تناتنگ با سرعت صوت در سیال است.[4]

شرکت تانگو ولو در بولتن فنی سال ۲۰۲۶ خود تصریح می‌کند: «شیر قطع و وصل زمانی ضربه قوچ ایجاد می‌کند که حرکت آن جریان را سریع‌تر از زمان لازم برای پیمایش موج فشار در طول خط لوله قطع کند.» مکانیسم فیزیکی این رویداد به‌طور کامل بر پایه بازتاب امواج صوتی عمل می‌کند.[3]

مکانیک جهش فشار ژوکوفسکی

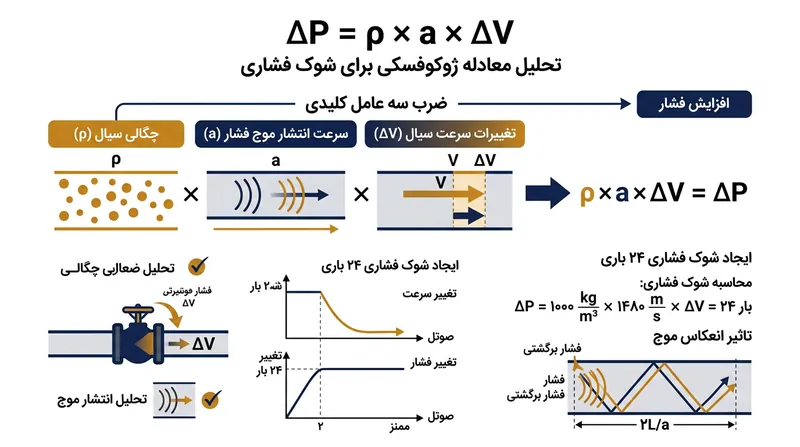

فیزیک شوک هیدرولیکی، موسوم به ضربه قوچ، با معادله ژوکوفسکی تعریف می‌شود. وقتی شیری ناگهان بسته می‌شود، توقف آنی تکانه سیال، انرژی جنبشی را به جهش ناگهانی و محلی فشار تبدیل می‌کند؛ موج شوکی که هرگز در لحظه درون دیواره‌های لوله مستهلک نمی‌شود.[1]

در عوض، این موج فشار درون مایع با سرعت صوت مخصوص آن سیال به سمت بالادست حرکت می‌کند. برای آب درون یک لوله فولادی سخت، این موج با سرعتی حدود ۱۲۰۰ متر بر ثانیه جابه‌جا می‌شود و کل ستون مایع را به یک فرستنده آکوستیک پرسرعت بدل می‌سازد.[1][2]

حداکثر فشار تئوریکی که در این حالت پدید می‌آید حاصل ضرب چگالی سیال، سرعت انتشار موج و تغییرات سرعت جریان است. اگر جریان آبی با سرعت دو متر بر ثانیه ناگهان متوقف شود، شوک ژوکوفسکی حاصل می‌تواند به‌سادگی از ۲۴ بار فراتر رود.[1]

این جهش ۲۴ باری، معادل تقریبی ۳۵۰ پوند بر اینچ مربع، مستقیماً به فشار کاری معمول خط اضافه می‌شود. برای بسیاری از تأسیسات صنعتی، چنین بارگذاری ناگهانی بیش از حد تحمل واشرهاست و به ترکیدگی فوری لوله می‌انجامد.[5]

زمان بحرانی بازتاب موج

عامل تعیین‌کننده در مهار این ضربه، مدت‌زمانی است که موج فشار اولیه نیاز دارد تا به یک مرز هیدرولیکی برخورد کرده و بازگردد. هنگامی که موج پرفشار به مخزن، پمپ یا خط لوله اصلی بزرگ‌تری در بالادست می‌رسد، به‌صورت موج فشار منفی و تسکین‌دهنده به سمت شیر بازمی‌تابد.[3][4]

زمان لازم برای این رفت و برگشت را «زمان مخابره» می‌نامند که با رابطه ۲L/a بیان می‌شود؛ جایی که L طول خط و a سرعت موج است. در یک لوله فولادی ۵۰۰ متری با سرعت موج ۱۲۰۰ متر بر ثانیه، این رفت و برگشت دقیقاً ۰.۸۳ ثانیه زمان می‌برد.[1]

این بازه ۰.۸۳ ثانیه‌ای مرز قاطع میان افت فشار مهارشده و یک فاجعه تمام‌عیار هیدرولیکی است. اگر شیر قبل از بازگشت موج تسکین‌دهنده کاملاً بسته شود، سیال پشت شیر حداکثر افزایش فشار ممکن را تجربه می‌کند.[1][8]

چون موج بازتابی هنوز فرصت نکرده تا فشار فزاینده را خنثی کند، این بسته شدن از نظر هیدرولیکی دقیقاً معادل یک توقف آنی است. سیستم هیچ راهی برای تخلیه انرژی جنبشی ندارد و تمام بار مستقیماً به دیواره لوله کوبیده می‌شود.[4]

فلات تخریب حداکثری

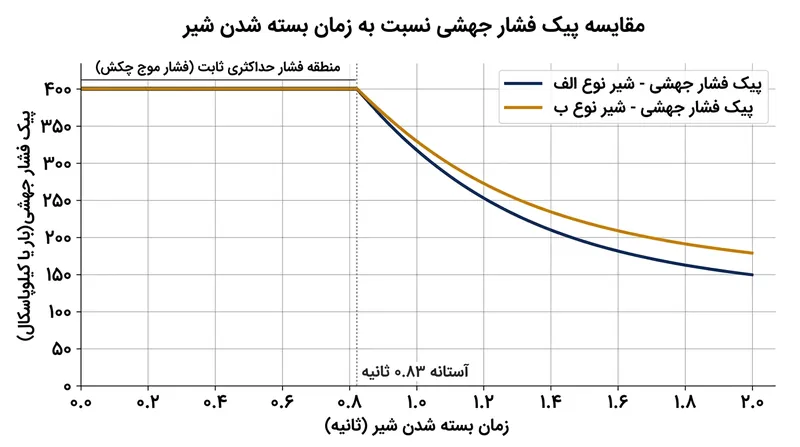

همین واقعیت فیزیکی دامی خطرناک برای تکنسین‌هایی می‌گسترد که قصد تنظیم دستی سامانه را دارند. در همان مثال لوله ۵۰۰ متری، شیری که ظرف ۰.۱ ثانیه بسته شود با شیری که در ۰.۸ ثانیه بسته شود، دقیقاً یک پیک فشار ۲۴ باری یکسان تولید می‌کنند.[1][8]

در هر دو حالت، سامانه تمام ضربه پیش‌بینی‌شده با فرمول ژوکوفسکی را تحمل می‌کند. این نشان می‌دهد کاهش جزئی سرعت بسته شدن اگر کمتر از آستانه باشد، هیچ‌گونه حفاظت ساختاری ایجاد نمی‌کند و نمودار اوج شوک تا قبل از ۰.۸۳ ثانیه کاملاً صاف و یکدست می‌ماند.[8]

راهنمای تحلیل حالات گذرا از مؤسسه اِنجی‌کامپیوت در سال ۲۰۲۶ یادآور می‌شود: «به‌کارگیری معادله کامل ژوکوفسکی زمانی که مدت بسته شدن شیر از ۲L/a فراتر رود، خطایی رایج است.» تنها بسته شدنی که واقعاً فراتر از زمان بازتاب موج امتداد یابد، فشاری به مراتب کمتر از فرمول آنی ایجاد خواهد کرد.[1]

به‌محض اینکه زمان بسته شدن از پنجره رفت‌وبرگشت موج فراتر برود، موج بازگشتی کم‌فشار شروع به کاستن از فشار پشت شیر می‌کند. این پدیده خنثی‌سازی فعال، تنها سازوکاری است که از طریق آن یک شیر کُندتر می‌تواند خط لوله را از خستگی و شکست مصون دارد.[4]

بسته شدن مکانیکی در برابر زمان مؤثر

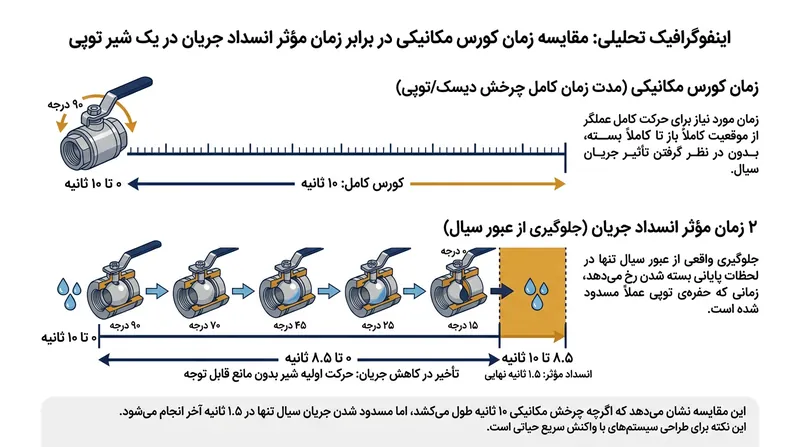

افزون بر این، زمان بسته شدن مکانیکی قیدشده در کاتالوگ شیرها به‌ندرت با واقعیت هیدرولیکی خط تطابق دارد. بسیاری از مکانیزم‌های ربع‌گرد مانند شیرهای توپی یا پروانه‌ای، تا رسیدن به ۱۰ یا ۱۵ درصد انتهایی کورس حرکتی خود، تقریباً تمام دبی حجمی را عبور می‌دهند.[2][3]

شیری که محرک آن طوری برنامه‌ریزی شده تا در یک بازه ظاهراً ایمن ۱۰ ثانیه‌ای بسته شود، ممکن است عملاً جریان آب را فقط در ثانیه آخر مسدود کند. این رفتار جریان غیرخطی سامانه را دوباره مستقیماً به منطقه خطرناک بسته‌شدن آنی پرتاب می‌کند.[2]

با وجود چرخش آرام و مکانیکی محرک، سیال توقفی خشن و ناگهانی را تجربه می‌کند. برای پیش‌بینی دقیق امواج ضربه، مهندسان باید «زمان مؤثر بسته شدن» یعنی بازه‌ای که افت جریان واقعاً رخ می‌دهد را ملاک قرار دهند، نه کل مدت چرخش مکانیکی را.[4]

شیرهای با مشخصه درصدی یکسان جریان را از اوایل کورس خود مهار می‌کنند و گزینه‌ای امن‌تر در مهار ضربه قوچ محسوب می‌شوند. در مقابل، شیرهای سریع‌بازشو تنها در لحظات پایانی مسیر آب را می‌بندند و هر چقدر هم موتور آرام بچرخد، شوک کامل ژوکوفسکی را اجتناب‌ناپذیر می‌کنند.[4]

نقش کشسانی جداره لوله

سرعت موج آکوستیک و به تبع آن زمان بحرانی بازتاب، به‌شدت تحت تأثیر میزان انعطاف‌پذیری دیواره لوله قرار دارد. در خطوط صلب فولادی، دیواره‌ها تغییر شکل ناچیزی می‌دهند؛ امری که سرعت موج را بسیار بالا و پنجره زمانی بسته شدن بحرانی را فوق‌العاده کوتاه نگه می‌دارد.[6][7]

مصالح منعطفی مانند پلی‌اتیلن سنگین (HDPE) زیر فشار اندکی اتساع می‌یابند و بخشی از انرژی جنبشی را مستهلک می‌کنند. این خاصیت کشسانی سرعت موج را در خطوط آب پلی‌اتیلن به حدود ۳۰۰ متر بر ثانیه تقلیل داده و پنجره بازتاب موج را به‌شدت گشادتر می‌کند.[6]

اگرچه سرعت موج پایین‌تر اوج ضربه ژوکوفسکی را کاهش می‌دهد، اما از سوی دیگر نیازمند زمان بسته‌شدن بسیار طولانی‌تری است تا در رده بسته شدن آنی قرار نگیرد. در یک لوله پلی‌اتیلن ۵۰۰ متری، برای ثبت هرگونه افت فشار ناشی از کندی شیر، زمان بسته شدن باید حتماً بیش از ۳.۳ ثانیه باشد.[6][8]

مهندسان ملزم به محاسبه دقیق این متغیرها هستند، زیرا تکیه بر سرعت‌های موج فرضی و کلیشه‌ای اغلب به تخمین‌های غلط و فاجعه‌بار می‌انجامد. حباب‌های هوای محبوس در مایع نیز سرعت انتشار موج را افت شدیدی می‌دهند و الگوی گذرا را دستخوش دگرگونی کامل می‌کنند.[7]

جدایی ستون مایع و فروپاشی حباب‌های بخار

اگر بهره‌برداران آستانه بحرانی را رعایت نکنند، خط لوله با تهدیداتی فراتر از صرفاً جهش اولیه پرفشار روبرو خواهد شد. رفت و برگشت مداوم امواج ضربه، چرخه‌های متناوبی از فشار بسیار بالا و فوق‌العاده پایین درون ستون سیال می‌آفریند.[7]

هرگاه افت ناگهانی فشار، فشار موضعی را به زیر فشار بخار مایع برساند، مایع در کسری از ثانیه می‌جوشد. این حالت به تشکیل حباب‌های خلاء موضعی می‌انجامد؛ پدیده‌ای که مهندسان هیدرولیک آن را جدایی ستون مایع می‌نامند.[2][7]

هنگامی که فشار سامانه بنا به جبر فیزیکی دوباره بالا می‌رود، این حفره‌های بخار با شدتی انفجاری فرو می‌پاشند. مشاهدات مستند نشان می‌دهد ضربات ناشی از پیوستن مجدد ستون آب فشارهایی تا ۶ الی ۷ برابر فشار معمول کارکرد خط تولید می‌کنند که مقاومت تسلیم فولاد را درهم می‌شکند.[2]

این شوک‌های کاویتاسیونی ثانویه غالباً متهم ردیف اول انفجار خطوط لوله هستند و از تخمین‌های اولیه معادله ژوکوفسکی فراتر می‌روند. مهار این اثر مستلزم کنترل کل پوش فشار گذرا در محدوده‌ای امن است که با بستن شتاب‌زده ناممکن خواهد بود.[1][7]

طراحی راهبردهای مهندسی مهار ضربه

برای تعدیل واقعی شوک هیدرولیکی، زمان مؤثر کاهش دبی باید آگاهانه و به‌مراتب بیشتر از آستانه بازتاب موج تنظیم شود. این امر فرصت می‌دهد موج بازتابی کم‌فشار پیش از بسته شدن کامل به شیر برسد و فشار صعودی را قبل از اوج‌گیری خنثی سازد.[4]

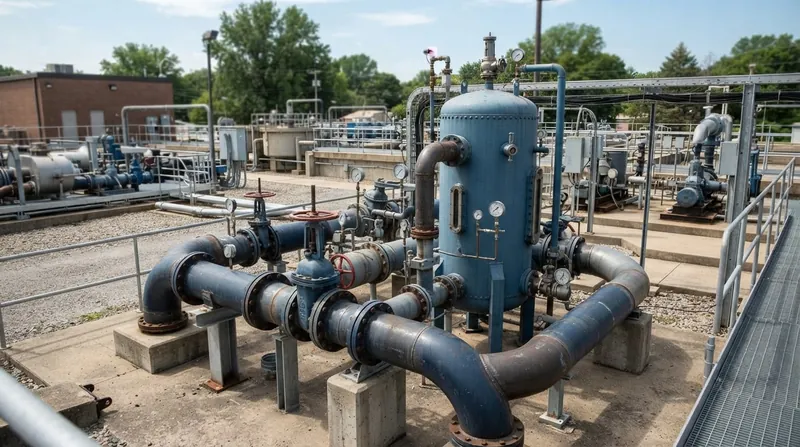

در تأسیساتی که امتداد دادن زمان بسته شدن امکان‌پذیر نیست، مهندسان ناگزیر به استفاده از تجهیزات مکانیکی جذب انرژی هستند. مخازن ضربه‌گیر، آکومولاتورهای هیدروپنوماتیک و درایوهای سرعت متغیر پمپ نصب می‌شوند تا پیش از برخورد ضربه به دیواره، نیروی آن را مهار کنند.[5]

در نهایت، غلبه بر پدیده ضربه قوچ در گرو تمکین به قوانین صلب ریاضیات انتشار موج است. دست‌کاری‌های شهودی و غیرعلمی در سرعت عملگرها هیچ نتیجه‌ای جز بی‌دفاع گذاشتن خطوط لوله در برابر تخریبی محتوم ندارد.[8]
