چگونه ریزدانه کردن فلزات، موازنه دیرینه میان استحکام و چقرمگی را در متالورژی دور می‌زند؟

مهندسان سازه هنگام مشخص کردن مشخصات فولاد برای یک سکوی نفتی آب‌های عمیق یا خط لوله‌ای در مناطق قطبی، با انتخابی بی‌رحمانه روبه‌رو می‌شوند: یا باید آلیاژی سخت‌تر را برای تحمل بارهای فیزیکی عظیم برگزینند، یا آلیاژی چقرمه‌تر را انتخاب کنند که در دماهای زیر صفر درهم نشکند.[1]

هر بار که متالورژیستی فرمولاسیون قطعه‌ای جدید را تدوین می‌کند، ناگزیر است با این بده‌بستان جهانی دست‌وپنجه نرم کند. افزودن کربن، نورد سرد فلز یا وارد کردن رسوبات، همگی استحکام تسلیم ماده را با موفقیت افزایش می‌دهند.

اما این تدابیر درست به همان اندازه به تاب‌آوری و چقرمگی ماده لطمه می‌زنند. هرچه فولاد مستحکم‌تر می‌شود، دمای انتقال نرمی به تردی آن بالاتر می‌رود؛ به این معنا که فلز در دماهای به‌مراتب گرم‌تر نیز به جای خم شدن، ناگهان می‌شکند.[2]

تنها یک سازوکار فیزیکی در متالورژی کلاسیک وجود دارد که از پرداخت این تاوان سنگین می‌گریزد: کوچک کردن ابعاد دانه‌های بلوری میکروسکوپی سازنده فلز. با این ترفند، مهندسان می‌توانند هم‌زمان استحکام ماده را چند برابر کنند و دمای انتقال به تردی آن را به اعماق سرمای منجمدکننده برسانند.[1]

این پدیده که با نام ریزدانه کردن شناخته می‌شود، نزدیک‌ترین معادل به یک امتیاز رایگان و بدون بده‌بستان در علم مواد است. این رویکرد به زیرساخت‌های مدرن امکان می‌دهد در محیط‌هایی پایدار بمانند که فولادهای چند دهه پیش را بی‌درنگ خرد می‌کرد.

مکانیک تغییر شکل موم‌سان

برای درک چرایی برهم خوردن این قاعده توسط ریزدانه کردن، ابتدا باید نحوه خم شدن و تغییر شکل واقعی فلزات را بشناسیم. در مقیاس میکروسکوپی، یک قطعه فولاد جسمی یکپارچه و پیوسته نیست، بلکه موزاییکی متراکم از بلورهای مجزا به نام دانه‌ها است.[2]

درون هر یک از این دانه‌ها، اتم‌ها در یک شبکه سه‌بعدی با تکراری بی‌نقص چیده شده‌اند. هنگامی که نیرویی عظیم به فلز وارد می‌شود، تمام ماده به‌یک‌باره کش نمی‌آید؛ بلکه صفحات کاملی از اتم‌ها روی یکدیگر می‌لغزند.[4]

این حرکت لغزشی به واسطه عیوب میکروسکوپی در شبکه بلوری موسوم به نابجایی‌ها تسهیل می‌شود. می‌توان یک نابجایی را مانند چروک روی یک فرش در نظر گرفت: هل دادن یک چروک روی زمین بسیار ساده‌تر از کشیدن یک‌باره کل فرش سنگین است.[2]

وقتی میلیون‌ها نابجایی از میان شبکه اتمی حرکت می‌کنند، فلز دچار تغییر شکل دائمی می‌شود یا به اصطلاح تسلیم می‌گردد. اگر نابجایی‌ها آزادانه حرکت کنند، فلز انعطاف‌پذیر (شکل‌پذیر) است و زیر تنش با ایمنی خم می‌شود.

اگر مسیر نابجایی‌ها سد شود و نتوانند حرکت کنند، نیروی واردشده راهی جز گسستن پیوندهای اتمی ندارد. هنگامی که این اتفاق رخ می‌دهد، فلز دچار شکست فاجعه‌بار می‌شود و مانند شیشه خرد می‌گردد؛ پدیده‌ای که شکست ترد نامیده می‌شود.[3]

بده‌بستان کلاسیک استحکام و چقرمگی

روش‌های سنتی افزایش استحکام با ایجاد موانع عمدی بر سر راه این نابجایی‌های متحرک کار می‌کنند. زمانی که مهندسان فلزی را تحت کار سرد قرار می‌دهند، در واقع به‌طور آگاهانه نابجایی‌ها را در یک کلاف متراکم و عبورناپذیر درگیر می‌کنند.

وقتی عناصری مانند کربن یا سیلیسیم اضافه می‌شوند، اتم‌های خارجی مانند دست‌اندازهای فیزیکی درون شبکه بلور جا خوش می‌کنند. این موانع استحکام تسلیم را ارتقا می‌دهند، بدین معنا که فلز پیش از تغییر شکل دائمی می‌تواند وزن بیشتری را تاب بیاورد.[1]

با این حال، این راهبرد ذاتاً چقرمگی فلز را تضعیف می‌کند. از آنجا که دامنه حرکتی نابجایی‌ها شدیداً محدود شده است، ماده توانایی جذب انرژی ضربه‌های ناگهانی را از دست می‌دهد، به‌ویژه هنگامی که با کاهش دما، ارتعاشات اتمی نیز کندتر می‌شوند.[3]

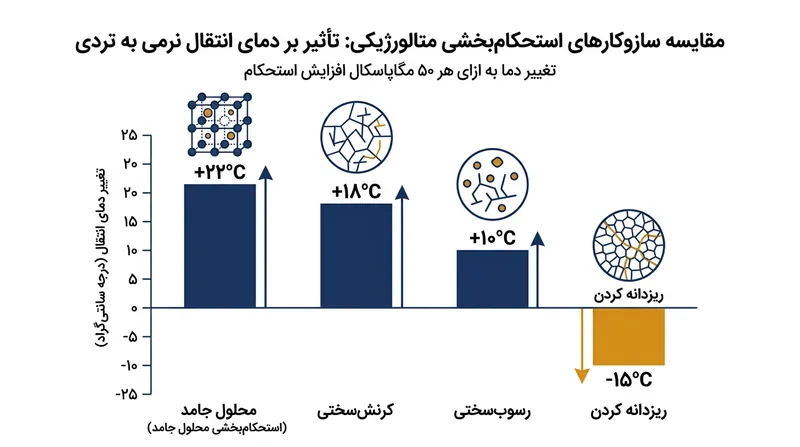

انجمن بین‌المللی مواد و فلزات (ASM) صراحتاً به مهندسان درباره این عارضه هشدار می‌دهد. در هندبوک ASM آمده است: «به ازای هر ۵۰ مگاپاسکال افزایش استحکام از طریق آلیاژسازی محلول جامد با سیلیسیم، دمای انتقال تقریباً ۲۲ درجه سانتی‌گراد افزایش می‌یابد».

این رابطه وارونه بیش از یک قرن بر مهندسی صنعتی سایه انداخت. همین نقص علت اصلی خرد شدن بدنه فولادی کشتی تایتانیک بود؛ بدنه‌ای انباشته از ناخالصی‌هایی که مانع حرکت نابجایی‌ها می‌شدند و در آب‌های یخ‌زده در اثر برخورد با کوه یخ دچار شکست ترد شدند.[1]

دستاورد بنیادین هال-پچ

اما ریزدانه کردن از زاویه هندسی کاملاً متفاوتی به معضل پاسخ می‌دهد. به جای انباشتن داخل بلور از موانع شیمیایی، متالورژها ابعاد کلی خود بلورها را کوچک‌تر می‌کنند.[2]

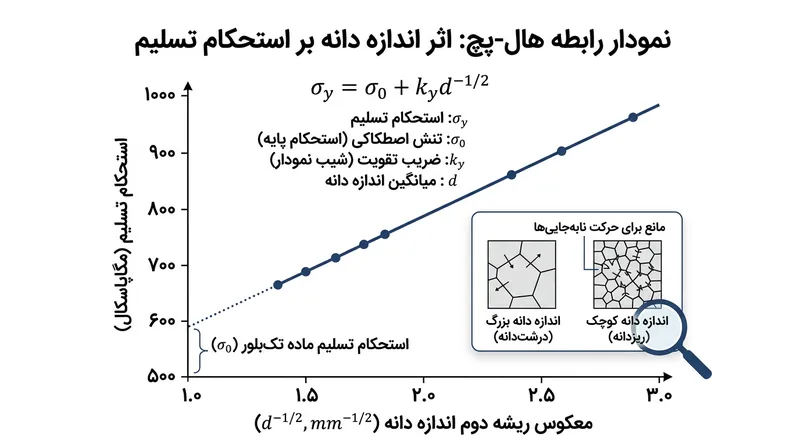

در اوایل دهه ۱۹۵۰، ای.او. هال و نورمن پچ به‌طور مستقل دریافتند که استحکام تسلیم یک فلز با عکس ریشه دوم قطر دانه آن نسبت مستقیم دارد. این رابطه ریاضیاتی که امروزه به نام رابطه هال-پچ شناخته می‌شود، متالورژی مدرن را متحول کرد.[2]

وقتی دانه‌ها کوچک‌تر می‌شوند، مساحت کل مرزدانه‌ها در ساختار به طرز چشمگیری بالا می‌رود. این مرزها مانند دیوارهایی رسوخ‌ناپذیر در برابر نابجایی‌های متحرک عمل می‌کنند و باعث انباشتگی آنها شبیه به ترافیک خودروها می‌شوند.[4]

از آنجا که نابجایی‌ها نمی‌توانند به آسانی از یک دانه وارد دانه دیگر شوند، فلز در برابر تغییر شکل مقاومت کرده و استحکام تسلیم به‌مراتب بالاتری نشان می‌دهد. فولادی با اندازه دانه ۱۰ میکرومتر به مراتب قوی‌تر از فولادی با اندازه دانه ۱۰۰ میکرومتر است.

اما برخلاف موانع درون‌بلوری، این مرزدانه‌ها موجب ترد شدن فلز نمی‌شوند. در واقع، آنها فعالانه آغاز شکست ترد را به تأخیر می‌اندازند و دمایی را که فلز در آن متلاشی می‌شود کاهش می‌دهند.[1]

مهار پیشروی ترک‌های شکست

راز این فایده مضاعف در سازوکار انتشار ترک‌های میکروسکوپی نهفته است. برای وقوع شکست ترد، یک میکروترک اولیه باید مستقیماً از درون شبکه اتمی عبور کرده و بلور را از هم بشکافد.

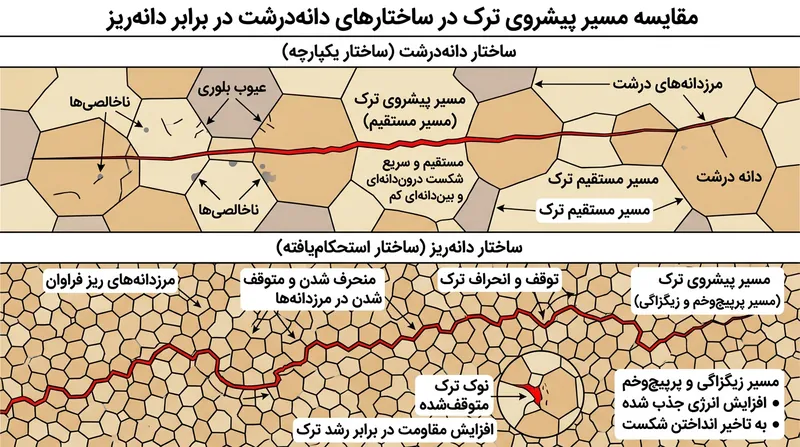

هنگامی که یک ترک در حال پیشروی به مرزدانه برخورد می‌کند، مجبور می‌شود جهت خود را برای هم‌راستا شدن با صفحات اتمی بلور همسایه تغییر دهد. این تغییر ناگهانی مسیر نیازمند مصرف انرژی جنبشی فراوانی است که به سرعت از سرعت رشد ترک می‌کاهد.[4]

در فلزی با دانه‌های درشت، یک ترک می‌تواند مسافتی طولانی را بدون مانع بپیماید و تکانه کافی برای بریدن کل قطعه را به دست آورد؛ پیامد این وضعیت، شکستی آنی، خشونت‌بار و غیرقابل جبران است.[3]

در مقابل، در فلزی با دانه‌های فوق‌ریز، ترک ناگزیر است میلیون‌ها بار تغییر جهت دهد و در هر چند میکرومتر به مرزی تازه برخورد کند. این انحراف دائمی، انرژی شکست را چنان تخلیه می‌کند که ترک کاملاً متوقف می‌شود.

پژوهش‌های منتشرشده در ساینس‌دایرکت بر این مزیت مکانیکی بی‌بدیل مهر تأیید می‌زنند: «ریزدانه کردن تنها سازوکار متعارفی است که هم‌زمان تنش تسلیم را ارتقا داده و دمای انتقال نرمی به تردی را کاهش می‌دهد».[2]

مهندسی ترمومکانیکی ریزساختار

دستیابی به چنین ریزساختار پالایش‌شده‌ای مستلزم کنترل دقیق بر فرآیندهای گرمایش و سرمایش فلز است. کارخانه‌های فولاد نوین از فرآیندی موسوم به فرآوری کنترل‌شده ترمومکانیکی برای مهار اندازه دانه حین تولید بهره می‌گیرند.

با نورد دقیق فولاد داغ همراه با پاشش جت‌های پرفشار آب، متالورژها شرایطی فراهم می‌کنند که دانه‌های میکروسکوپی نوین به‌سرعت جوانه بزنند، پیش از آنکه مجالی برای رشد بیابند.

این کوئنچ سریع، ساختار دانه‌ای فوق‌ریز را تثبیت می‌کند. فولادهای کم‌آلیاژ با استحکام بالا (HSLA) که حاصل این فرآیندند، ستون فقرات زیرساخت‌های امروزی را تشکیل داده و حاشیه ایمنی بی‌سابقه‌ای در شرایط دشوار به ارمغان می‌آورند.[1]

امروزه استفاده از این آلیاژهای دانه‌ریز در کاربردهای حیاتی که هیچ خطایی در آنها پذیرفتنی نیست اجباری شده است؛ از بدنه تحت فشار زیردریایی‌های اعماق اقیانوس تا تیرهای ساختمانی در مناطق لرزه‌خیز، همگی به لطف مهندسی مرزدانه‌ها پایدار مانده‌اند.

توانایی تقویت توأم استحکام و چقرمگی بی‌تردید یکی از هوشمندانه‌ترین دستاوردهای علم مواد به شمار می‌رود. مهندسان تنها با تغییر مقیاس معماری درونی، محدودیتی فیزیکی را کنار زدند که روزگاری مطلق پنداشته می‌شد.[1]

با پیشروی پژوهشگران در مرزهای فناوری نانو، روش‌های نوینی برای رساندن ابعاد دانه‌ها به مقیاس نانومتری در دست کشف است؛ دستاوردی که نویدبخش ساخت قطعات سازه‌ای سبک‌تر، مقاوم‌تر و عملاً مصون از خطر شکست ناشی از سرما خواهد بود.
