چرا پرش هیدرولیکی در عدد فرود کمتر از ۱٫۷ انرژی سرریز را مستهلک نمی‌کند؟

فرض متداول در مهندسی عمران این است که وادار کردن جریان تند آب به برخورد با یک توده آب عمیق‌تر و کندتر، تکانه مخرب آن را خنثی می‌کند. طراحان روی همین تصادم که با عنوان پرش هیدرولیکی شناخته می‌شود حساب می‌کنند تا بستر رودخانه‌ها را از ضربه سهمگین سرریز سدها حفظ نمایند؛ اما در معادلات ریاضی این پدیده، یک نقطه کور مرگبار پنهان است.[1][7]

اگر نسبت سرعت جریان ورودی به حد کافی نرسد، آن برخورد خروشان و مستهلک‌کننده انرژی هرگز شکل نمی‌گیرد. در عوض، سطح آب تنها به رشته‌ای از امواج نرم و متناوب موسوم به پرش موج‌دار بدل می‌شود؛ وضعیتی که مشخصاً وقتی عدد فرود زیر ۱٫۷ می‌افتد رخ می‌دهد.[1][3]

این امواج موج‌دار در ظاهر کاملاً آرام و بی‌خطر به نظر می‌رسند، اما از نظر سازه‌ای تهدیدی مرگبارند. از آنجا که این امواج شکسته نمی‌شوند و کف‌آلود نمی‌گردند، تقریباً تمام انرژی جنبشی آب را حفظ کرده و آن را مستقیماً از روی پوشش بتنی عبور داده و به بستر آسیب‌پذیر رودخانه در پایین‌دست می‌کوبند.[6][10]

انجمن مهندسان عمران آمریکا در گزارش بررسی تجهیزات آزمایشگاهی خود در سال ۱۹۹۵ تأکید می‌کند: «پرش موج‌دار با رشته‌ای از امواج ایستابی و عدم وجود چرخاب متلاطم شناخته می‌شود.» دقیقاً همین گرداب یا چرخابِ غایب است که مهندسان برای درهم شکستن ساختار انرژی جنبشی آب به آن تکیه می‌کنند.[3]

فیزیک آستانه فرود و گذار جریان

برای درک علت شکست پرش، باید نسبت نیروهای اینرسی به نیروهای گرانشی را سنجید. متخصصان دینامیک سیالات این رابطه را در قالب یک شاخص بی‌بعد به نام عدد فرود تعریف می‌کنند؛ معیاری که نحوه رفتار آب در کانال‌های باز را تعیین می‌نماید.[7][10]

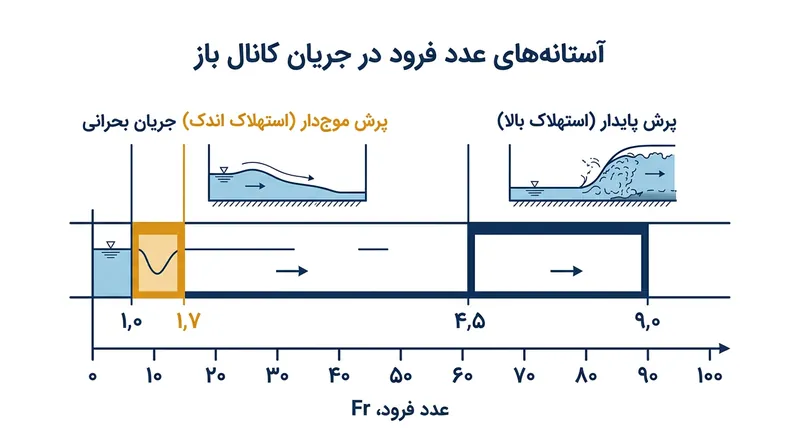

هنگامی که عدد فرود جریان دقیقاً برابر با ۱٫۰ باشد، جریان در آستانه بحرانی قرار دارد؛ جایی که سرعت آب با سرعت موج منتشرشده در آن برابری می‌کند. هر عددی بالاتر از ۱٫۰ نمایانگر جریان فوق‌بحرانی است؛ جریانی کم‌عمق، پرسرعت و حامل بار انرژی بسیار بالا.[7]

سرریز سدهای بزرگ معمولاً آب را با عدد فرود بین ۴٫۰ و ۹٫۰ تخلیه می‌کنند. با برخورد این جریان فوق‌سریع به پایاب کند و زیربحرانی در پایاب سد، آب به شکلی ناگهانی از سرعت می‌افتد و پرش هیدرولیکی پرآشوبی می‌سازد که تا ۷۰ درصد از انرژی آن را در جا مستهلک می‌سازد.[1][6]

اما سدهای کوتاه، بندهای انحرافی و حوضچه‌های ناوبری در شرایطی کاملاً متفاوت کار می‌کنند. اختلاف ارتفاع در این سازه‌ها اندک است، بنابراین سرعت آب شتاب چندانی نمی‌گیرد و آب اغلب با عدد فرودی میان ۱٫۰ و ۱٫۷ وارد حوضچه پایینی می‌شود.[8][9]

در این بازه سرعتی باریک، آب تکانه لازم برای گذر از آستانه بحرانی را دارد، اما نیروی آن برای ایجاد فروپاشی آشفته کافی نیست. سطح آب صرفاً به صورت قطاری از امواج ساکن چین می‌خورد که با رفتن به پایین‌دست، به تدریج ناپدید می‌شوند.[3][9]

سازوکار تخریب زیرساخت با امواج ملایم

وظیفه بنیادین حوضچه آرامش، تبدیل انرژی جنبشی به حرارت و صوت از طریق تلاطم مطلق است. یک حوضچه استاندارد به غلتش شدید سطحی متکی است تا آب سریع را به دام انداخته و آن را به اجبار با آب آرام مخلوط کند.[1][2]

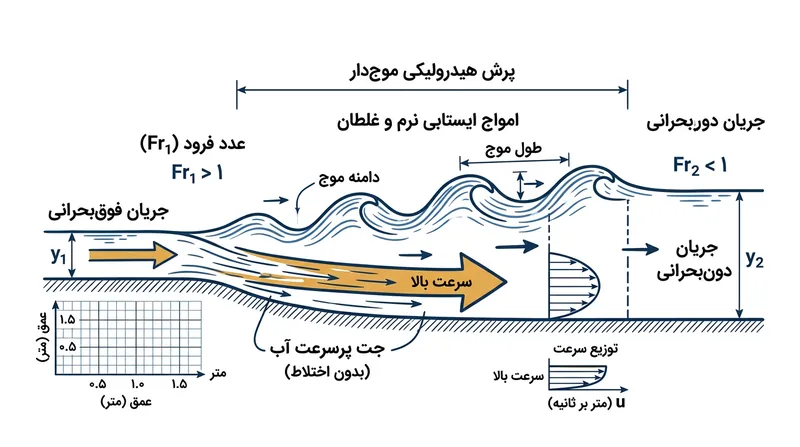

پرش‌های موج‌دار این فرآیند اختلاط را کاملاً دور می‌زنند. از آنجا که امواج روی سطح نمی‌شکنند، جت پرسرعت آب درست به زیر سطح شیرجه رفته و بدون کمترین اصطکاک روی کف بتنی حوضچه سر می‌خورد.[4][8]

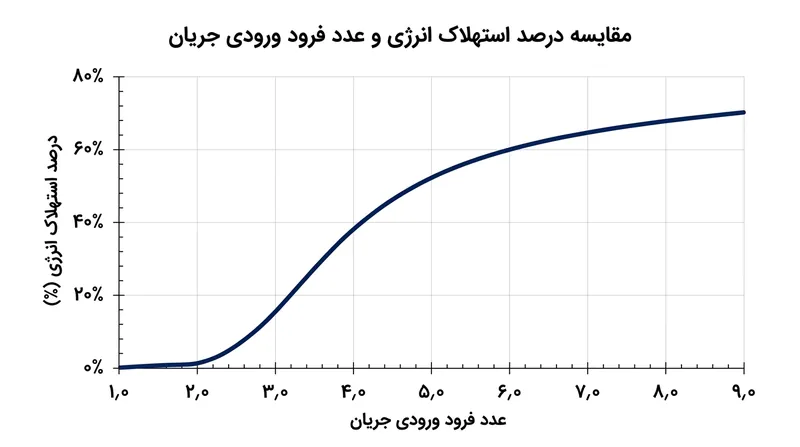

ارزیابی‌های فلوم‌های آزمایشگاهی که توسط سازمان زمین‌شناسی آمریکا منتشر شده، عمق فاجعه‌بار این دور زدن انرژی را اثبات می‌کند؛ در حالی که یک پرش استاندارد با عدد فرود ۴٫۵ بیش از ۴۵ درصد از انرژی جریان را خنثی می‌سازد، پرش موج‌دار در فرود ۱٫۵ کمتر از ۵ درصد انرژی را هدر می‌دهد.[6]

آن ۹۵ درصد انرژی جنبشی باقی‌مانده ناپدید نمی‌شود؛ با سرعتی مهیب از حوضچه آرامش بتنی خارج شده، مستقیماً به بستر طبیعی و بی‌پوشش رودخانه می‌کوبد و فرآیند فرسایشی مخربی به نام آبشستگی را کلید می‌زند.[1][10]

پدیده آبشستگی همانند یک بیل مکانیکی هیدرولیکی عمل می‌کند و چاله‌ای عمیق درست در انتهای رادیه بتنی سد حفر می‌نماید. اگر این فرسایش مهار نشود، چاله به تدریج به عقب و به سمت بدنه سازه پیشروی کرده، پی سد را خالی می‌کند و فاجعه تخریب کامل را رقم می‌زند.[1][2]

راهکارهای مهندسی در برابر تله فرود پایین

به دلیل ناتوانی مطلق پرش‌های موج‌دار در استهلاک سرعت، دستورالعمل‌های نوین ایمنی سدها صراحتاً مهندسان را از اتکا به آن‌ها منع می‌کنند. راهنمای ایمنی سد انجمن متصدیان ایمنی سدهای آمریکا، بازه فرود بین ۱٫۰ تا ۱٫۷ را پهنه‌ای نیازمند تمهیدات ویژه می‌داند.[1]

سرراست‌ترین رویکرد، دوری کامل از ورود به محدوده فرود ۱٫۷ است. طراحان می‌توانند با تغییر شیب تنداب یا تنگ کردن مقطع کانال تخلیه، به صورت مصنوعی سرعت جریان را بالا ببرند تا عدد فرود پیش از برخورد با حوضچه از مرز ۲٫۵ عبور کند.[1][2]

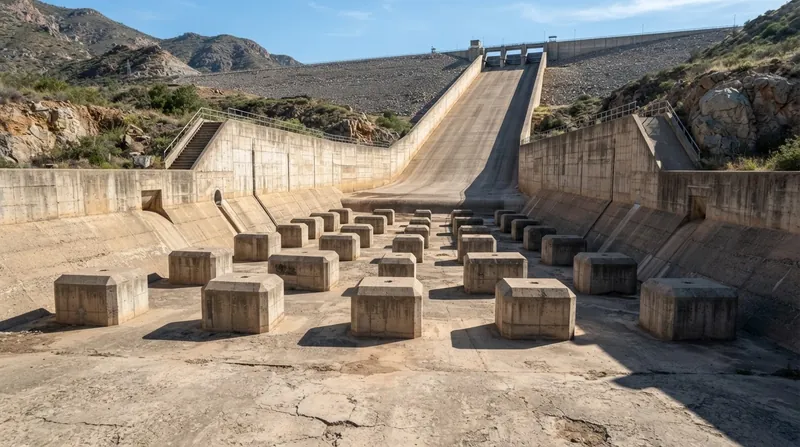

در شرایطی که تغییر هندسه سازه به دلیل عوارض زمینی ممکن نباشد، طراحان ناچارند موج‌ها را به صورت فیزیکی بشکنند. آن‌ها دندانه‌های بتنی عظیمی به نام بلوک‌های مانع را در کف حوضچه آرامش تعبیه می‌کنند تا جریان را وادار به برخورد و تلاطم سازند.[2][10]

دستورالعمل حوضچه‌های آرامش کتابخانه ملی گزارش‌های فنی تأکید دارد: «مستهلک‌کننده‌های انرژی باید به گونه‌ای طراحی شوند که وقوع پرش هیدرولیکی را در محدوده خود حوضچه تضمین کنند.» دندانه‌های بتنی دقیقاً همین اصطکاک لازم را به وجود می‌آورند تا پرش زودهنگام پدید آید.[2]

با این حال، بلوک‌های مانع خطرات مهندسی خاص خود را به همراه دارند. اگر سرعت عبور آب بیش از حد بالا باشد، افت فشار موضعی در پشت این موانع موجب جوشش آب در دمای محیط می‌شود؛ پدیده مخربی که با عنوان کاویتاسیون سازه را متلاشی می‌کند.[1][10]

شبیه‌سازی جریان‌های ناپیدای بستر

پیش‌بینی موقعیت دقیق تشکیل پرش موج‌دار مستلزم فرمول‌بندی‌های پیچیده ریاضی است. معادلات جریان یک‌بعدی رایج توان محاسبه شتاب عمودی سیال در امواج ایستابی را ندارند و استفاده از مدل‌های ساده خطای فاحشی به بار می‌آورد.[4][7]

پژوهشگران برای حل این چالش به مدل‌های میانگین‌گیری‌شده در عمق و معادلات بوسینسک متوسل می‌شوند. این روش‌های پیشرفته که در پژوهش مکانیک سیالات تیلور و فرانسیس در سال ۲۰۱۴ تشریح شده، انحنای انحرافی سطح آب در طول پرش را در نظر می‌گیرند.[4]

آزمایش‌های فیزیکی در فلوم‌های آزمایشگاهی همچنان ابزار قطعی برای راستی‌آزمایی این مدل‌ها هستند. دانشمندان با پمپاژ آب در کانال‌های شیشه‌ای با اعداد رینولدز دقیق و تزریق جوهر، جریان‌های پرسرعت پنهان در زیر لایه آرام آب را ردیابی می‌کنند.[3][5]

این بررسی‌های آزمایشگاهی اثبات کرده‌اند که امواج پرش موج‌دار رفتاری یکنواخت ندارند؛ جدایی جریان در نزدیکی دیواره‌های کانال رخ می‌دهد و امواج ضربه‌ای جانبی تولید می‌کند که به صورت مورب در حوضچه پیچیده و نیروی تخریب را در نقاطی نامتقارن متمرکز می‌سازند.[8][9]

همین تمرکز نامتوازن انرژی روشن می‌کند که چرا برخی سدهای کوتاه از آبشستگی نامتقارن رنج می‌برند. امواج ایستابی انرژی جنبشی مهارنشده را به بخش‌های خاصی از بستر متمرکز کرده و به جای فرسایش یکنواخت، گودال‌های حفره‌ای بسیار عمیقی ایجاد می‌کنند.[1][10]

مهار جریان‌های خروجی سرریز نیازمند پایبندی به مرزهای سخت‌گیرانه دینامیک سیالات است. تا زمانی که عدد فرود از مرز ۱٫۷ عبور نکند، ساختار آب اجازه تلاطم و شکستن نخواهد داد و سازه بتنی باید خود را برای ضربات سنگین آماده کند.[1][10]

محدودیت‌های تعمیم مدل‌های آزمایشگاهی

تعمیم این نتایج مقیاس آزمایشگاهی به ابعاد واقعی سدها چالش‌های فنی مضاعفی به دنبال دارد. تحلیل انتشارات AIP در باب جریان آشفته در کانال‌های باز یادآور می‌شود که عدد رینولدز بسیار بالا در رودخانه‌های واقعی رفتاری متفاوت از آب فلوم رقم می‌زند.[5]

در سرریزهای عظیم، حجم متراکم آب میلیون‌ها حباب ریز هوا را به درون خود می‌کشد؛ فرآیندی که هوادهی نام دارد. این هوای محبوس در عمل همانند بالشتک رفتار کرده و آستانه عددی فرود برای شکستن امواج موج‌دار را اندکی جابه‌جا می‌کند.[5][10]

در نتیجه این نایقینی‌ها، مهندسان عمران ملزم هستند ضریب اطمینان محافظه‌کارانه‌ای برای حوضچه‌های آرامش اعمال کنند. آن‌ها رادیه‌های بتنی را تا فاصله‌ای دورتر از برآوردهای خام ریاضی در پایین‌دست امتداد می‌دهند تا حتی در رویدادهای کم‌آبی و شکل‌گیری پرش موج‌دار، بستر رودخانه ویران نشود.[1][2]
