چرا موتورهای القایی تک‌فاز بدون سیم‌پیچ کمکی از کار می‌افتند؟

موتور القایی برای چرخیدن به یک اصل فیزیکی خدشه‌ناپذیر وابسته است: استاتور باید میدان مغناطیسی پایداری تولید کند که عملاً در شکاف هوایی دوران داشته باشد و روتور را به دنبال خود بکشد. یک جریان متناوب ساده و منفرد هرگز نمی‌تواند به‌تنهایی از عهده این وظیفه برآید.

جریان متناوب خانگی وقتی به یک کلاف تکی استاتور تزریق می‌شود، چرخش زاویه‌ای ایجاد نمی‌کند؛ بلکه صرفاً در امتداد یک محور ثابت شروع به تپش می‌کند، به اوج می‌رسد، به صفر فرو می‌نشیند و در یک شبکه استاندارد ۶۰ هرتزی، دقیقاً ۱۲۰ بار در هر ثانیه جهت عوض می‌کند.

از آنجا که این میدان مغناطیسی به جای جاروب دایره‌ای تنها منبسط و منقبض می‌شود، هیچ کشش جهتداری بر روتور ساکن وارد نمی‌آورد. در نتیجه، روتور در سرعت صفر دور بر دقیقه قفل می‌ماند و تنها با ایجاد زوزه‌ای شدید، تمام توان الکتریکی دریافتی را به حرارت اتلافی تبدیل می‌کند.

برای شکستن این ایستایی، صرفاً نمی‌توان با بالا بردن ولتاژ یا افزودن مس بیشتر به کلاف اصلی بر مشکل غلبه کرد؛ راه‌حل واقعی، خلق ساختگی یک میدان مغناطیسی ثانویه با اختلاف فاز است تا چرخش شبکه‌های سه‌فاز صنعتی شبیه‌سازی شود و روتور جهت گردش خود را برگزیند.

سازوکار این ایستایی را نظریه میدان دوار دوگانه به بهترین شکل تبیین می‌کند؛ نظریه‌ای که فیزیک‌دان ایتالیایی، گالیله فراریس، در سال ۱۸۸۸ صورتبندی کرد. فراریس نشان داد که یک میدان مغناطیسی تپنده و ایستا، از دید ریاضی و فیزیکی معادل برهم‌نهی دو میدان دوار متمایز است.

این دو میدان موهومی از حیث اندازه کاملاً هم‌ارزند و دامنه هر کدام دقیقاً نصف مقدار اوج میدان تپنده استاتور است. نکته اساسی اینجاست که این میدان‌ها با سرعت سنکرون موتور — معمولاً ۱۸۰۰ یا ۳۶۰۰ دور بر دقیقه — در دو جهت خلاف هم (یکی ساعت‌گرد و دیگری پادساعت‌گرد) می‌چرخند.

هنگامی که روتور کاملاً ساکن است، سرعت نسبی آن نسبت به هر دو میدان پیش‌رونده و پس‌رونده یکسان خواهد بود. در این وضعیت، لغزش روتور که جریان القایی در میله‌ها را تعیین می‌کند، برای هر دو جهت گردش دقیقاً برابر با ۱٫۰ است.

در نتیجه، میدان پیش‌رونده گشتاوری ساعت‌گرد پدید می‌آورد و میدان پس‌رونده گشتاوری کاملاً مشابه اما پادساعت‌گرد ایجاد می‌کند. این دو نیروی متضاد در قفس روتور به هم برخورد می‌کنند، با دقتی ریاضی اثر یکدیگر را خنثی می‌سازند و گشتاور راه‌اندازی خالص را روی عدد صفر متوقف می‌کنند.

تحلیل مهندسی ارائه‌شده در وبگاه TutorialsPoint خاطرنشان می‌کند که بر اساس نظریه میدان دوار دوگانه، یک میدان تپنده ایستا به دو میدان گردان برابر تفکیک می‌شود؛ به طوری که در زمان سکون روتور، دو گشتاور ایجادشده با اندازه مساوی و در خلاف جهت هم عمل کرده و موتور را در موقعیت خود قفل می‌کنند.

موتور برای شروع چرخش ناگزیر است این تقارن مطلق را به هم بزند. سیستم نیازمند یک بردار مغناطیسی ثانویه است که هم از لحاظ مکانی روی محوری متفاوت جای گیرد و هم از لحاظ زمانی در لحظه‌ای دیگر به اوج برسد تا گشتاوری نامتقارن تولید شده و یکی از جهات گردش غلبه یابد.

دستیابی به این هدف از طریق روشی به نام تفکیک فاز میسر می‌شود. مهندسان یک سیم‌پیچ کمکی — که به سیم‌پیچ راه‌انداز معروف است — را در کنار کلاف اصلی درون شیارهای استاتور تعبیه می‌کنند. این کلاف ثانویه از نظر مکانی دقیقاً ۹۰ درجه الکتریکی با سیم‌پیچ اصلی اختلاف دارد.

اما جداسازی مکانی به‌تنهایی دردی را دوا نمی‌کند. اگر همان جریان تک‌فاز همزمان از هر دو سیم‌پیچ عبور داده شود، میدان‌های مغناطیسی همگام با یکدیگر تپش خواهند داشت. در نتیجه میدان نهایی باز هم تپنده خواهد بود، هرچند در امتداد محوری مورب قرار گیرد، و روتور همچنان بی‌حرکت می‌ماند.

جریان سیم‌پیچ کمکی باید نسبت به سیم‌پیچ اصلی دچار تقدم یا تأخر زمانی شود. مهندسان با دستکاری امپدانس الکتریکی مدار کمکی کاری می‌کنند که جریان آن کسری از ثانیه زودتر یا دیرتر از جریان کلاف اصلی به نقطه بیشینه خود برسد.

ساده‌ترین روش، تفکیک فاز مقاومتی است. در این شیوه، سیم‌پیچ کمکی با دورهای کمتر و سیمی بسیار نازک‌تر پیچیده می‌شود تا نسبت مقاومت به راکتانس آن در قیاس با کلاف اصلیِ ضخیم و القاگر، بالا رود و در عمل یک مانع الکتریکی کنترل‌شده شکل گیرد.

این ناهماهنگی امپدانس باعث می‌شود جریان سیم‌پیچ کمکی حدود ۲۵ تا ۳۰ درجه الکتریکی از جریان اصلی جلوتر بیفتد. گرچه میدان مغناطیسی برآیند چندان متقارن نیست، ولی گردش حاصل از آن برای غلبه بر بارهای سبک مانند پنکه‌های کوچک کفایت می‌کند.

در کاربردهای سنگین‌تر مانند کمپرسورهای باد یا پمپ‌های آب، جابه‌جایی ۳۰ درجه‌ای بسیار ضعیف است. در اینجا خازنی به صورت سری با سیم‌پیچ کمکی قرار می‌گیرد. خازن راکتانس مدار را به کلی دگرگون کرده و زاویه پیش‌فاز جریان کمکی را تا مرز ۹۰ درجه افزایش می‌دهد.

گزارش فنی All About Circuits تأکید می‌کند که اتصال خازن سری با سیم‌پیچ راه‌انداز، اختلاف فازی در حدود ۸۰ درجه تولید می‌کند؛ جهشی که بیش از دو برابر گشتاور راه‌اندازی فراهم می‌آورد و در عین حال جریان راه‌اندازی را یک‌سوم کمتر از موتورهای فاز-شکسته ساده نگه می‌دارد.[2]

با اعمال ۹۰ درجه اختلاف مکانی و نزدیک به ۹۰ درجه جابه‌جایی زمانی، موتور تک‌فاز به شکل موقت رفتار یک سامانه دوفاز صنعتی را تقلید می‌کند. میدان دوار پیش‌رونده بر میدان مخالف چیره می‌شود و ضربه اولیه لازم برای غلبه بر اصطکاک سکون بار را وارد می‌آورد.

به محض آغاز گردش روتور، معادلات فیزیکی سامانه تغییر می‌کند. حرکت مکانیکی روتور، لغزش نسبی میان میدان‌های پیش‌رونده و پس‌رونده را دگرگون ساخته و تقارن ایستایی را که مانع حرکت بود برای همیشه می‌شکند.

با شتاب‌گیری روتور در مسیر رو به جلو، لغزش آن نسبت به میدان هم‌جهت به صفر میل می‌کند، در حالی که لغزش نسبت به میدان مخالف به عدد ۲ نزدیک می‌شود. در این شرایط، گشتاور رو به جلو به شدت تقویت شده و گشتاور مخالف به نیروی پسای ناچیزی تقلیل می‌یابد.

وقتی سرعت موتور به حدود ۷۵ تا ۸۰ درصد سرعت سنکرون می‌رسد، دیگر نیازی به سیم‌پیچ کمکی نیست. تپش مداوم کلاف اصلی برای استمرار چرخش کافی است؛ زیرا چرخش خود روتور میدان را از نقاط خنثی و ایستا عبور می‌دهد.

تحلیل تخصصی Electrical4U تشریح می‌کند که یک کلید گریز از مرکز به محض رسیدن موتور به ۷۵ تا ۸۰ درصد سرعت سنکرون، سیم‌پیچ کمکی را از مدار خارج می‌کند؛ در غیر این صورت، وصل ماندن این سیم‌پیچ صرفاً گرمای اضافی تولید کرده و توان الکتریکی را به هدر می‌دهد.[4]

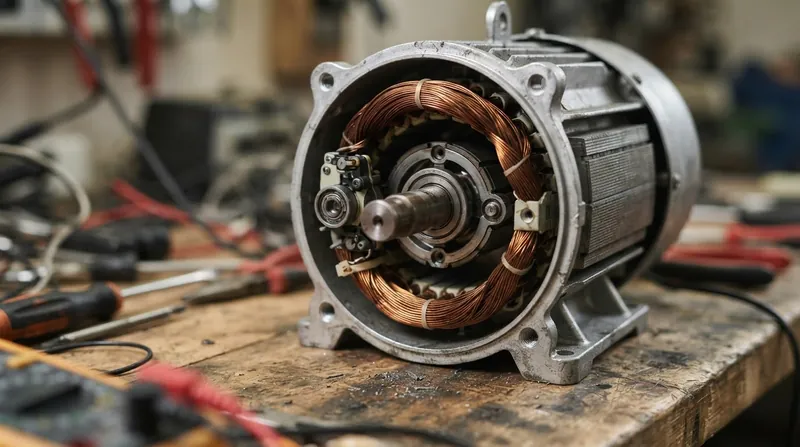

از این رو، کلید مکانیکی گریز از مرکز مستقر بر روی شفت موتور بر اثر نیروی دورانی باز می‌شود. این قطع فیزیکی باعث می‌گردد موتور منحصراً با اتکا به سیم‌پیچ اصلی و تکیه بر تکانه روتور، پالس‌های میدان مغناطیسی را پوشش دهد.

البته همه موتورهای تک‌فاز متکی بر کلید مکانیکی نیستند. در موتورهای دارای خازن دائم‌کار، یک خازن کوچک‌تر همواره در مدار باقی می‌ماند تا با وجود چشم‌پوشی از حداکثر گشتاور آغازین، قطعات مکانیکی متحرک حذف شده و ضریب توان کارکرد موتور اصلاح گردد.

تحلیل وبگاه GeeksforGeeks نشان می‌دهد که تداوم اتصال خازن، نیاز به کلید راه‌انداز را رفع کرده و راندمان را بهبود می‌بخشد؛ رویکردی که در پنکه‌های سقفی و دمنده‌های تهویه مطبوع — که پایداری طولانی‌مدت بر گشتاور لحظه‌ای اولیه ارجحیت دارد — بسیار پرکاربرد است.[3]

روشن‌ترین نقد به این پیچیدگی مکانیکی آن است که ساختار سه‌فاز ما را از تمام این تمهیدات بی‌نیاز می‌کند. در سامانه سه‌فاز، سه جریان متناوب با اختلاف زاویه ۱۲۰ درجه ذائقه شبکه را تأمین کرده و میدانی کاملاً دوار و یکنواخت به وجود می‌آورند.

موتورهای سه‌فاز بی‌نیاز از خازن، سیم‌پیچ راه‌انداز یا کلیدهای حساس گریز از مرکز هستند. این موتورها از همان ابتدا گشتاور راه‌اندازی فوق‌العاده‌ای دارند و با راندمان بالاتر و ارتعاش کمتر، ستون فقرات ماشین‌آلات صنعتی به شمار می‌روند.

با این حال، بخش عمده زیرساخت‌های مصرفی و مسکونی در سراسر جهان تک‌فاز طراحی شده است. انتقال سه رشته فاز مجزا به تک‌تک یخچال‌ها، ماشین‌های لباسشویی و دربازکن‌های برقی نیازمند صرف تریلیون‌ها دلار هزینه جهت بازسازی شبکه توزیع جهانی است.

مکانیزم تفکیک فاز با سیم‌پیچ کمکی، در واقع یک مصالحه مهندسی هوشمندانه است؛ سازوکاری که محدودیت‌های ذاتی تک‌فاز را می‌پذیرد و با تغییر عمدی امپدانس، میدانی دوار جعل می‌کند تا تنها روتور را به حرکت درآورد.

بدون این ترفند الکتریکی، حیات خانه مدرن برقی غیرممکن می‌نمود. موتورهای تک‌فاز در سایه جبر فیزیکی نظریه میدان دوار دوگانه، بدون گشتاور در جای خود قفل می‌ماندند و جز تولید صدایی بی‌ثمر تا لحظه سوختن کلاف‌هایشان ثمری نداشتند.
