نوترون‌های سریع و فرسایش شبکه اتمی: تنگنای متالورژیکی غلاف، طول عمر سوخت هسته‌ای را محدود می‌کند

هنگامی که یک شرکت برق هسته‌ای راکتور آب سبک خود را برای تعویض سوخت خاموش می‌کند، مجتمع‌های سوخت خارج‌شده از قلب راکتور همچنان سرشار از مواد شکافت‌پذیر کارآمد هستند. قرص‌های اورانیوم-۲۳۵ به سختی مصرف شده‌اند، اما چاره‌ای جز خروج دائمی آن‌ها از چرخه فعال وجود ندارد؛ محدودیتی که تماماً ریشه در مقاومت مخزن مهندسی‌شده نگهدارنده سوخت دارد.[2][6]

این سد محفاظتی از لوله‌هایی از جنس آلیاژ زیرکونیوم تشکیل شده است؛ ساختاری که باید محیطی به غایت خشن با ترکیبی از حرارت بالا، فشار شدید و تشعشعات متراکم را تاب بیاورد. اگرچه زیرکونیوم در برابر خوردگی آب مقاومت کم‌نظیری دارد و به نوترون‌های کند اجازه عبور بی‌دردسر می‌دهد، اما در برابر ضربات پرانرژی جنبشی آسیب‌پذیری شدیدی از خود نشان می‌دهد؛ نقصی ساختاری که در نهایت طول عمر کل مجتمع سوخت را تعیین می‌کند.[1][6]

درون قلب راکتور، شرایط حاکم فرساینده و بی‌رحمانه است. غلاف سوخت نخستین مانع فیزیکی میان قرص‌های رادیواکتیو و آب خنک‌کننده پرفشار به شمار می‌رود و باید هندسه بسیار دقیق خود را حفظ کند تا جریان خنک‌کننده آزادانه از میان میله‌ها بگذرد و از داغ‌شدن بیش از حد قلب راکتور جلوگیری شود.[2][6]

فیزیک بنیادین آبشار برخورد اتمی

با شکافت هر اتم اورانیوم، نوترون‌های سریعی رها می‌شوند که انرژی جنبشی آن‌ها از ۱ مگاالکترون‌ولت فراتر می‌رود. این ذرات پرسرعت صرفاً واکنش زنجیره‌ای را زنده نگه نمی‌دارند، بلکه با شدتی هولناک به اتم‌های زیرکونیوم سازنده دیواره غلاف برخورد می‌کنند؛ برخوردی که انرژی جنبشی هنگفتی را مستقیماً به شبکه بلوری فلز منتقل می‌سازد.[1][6]

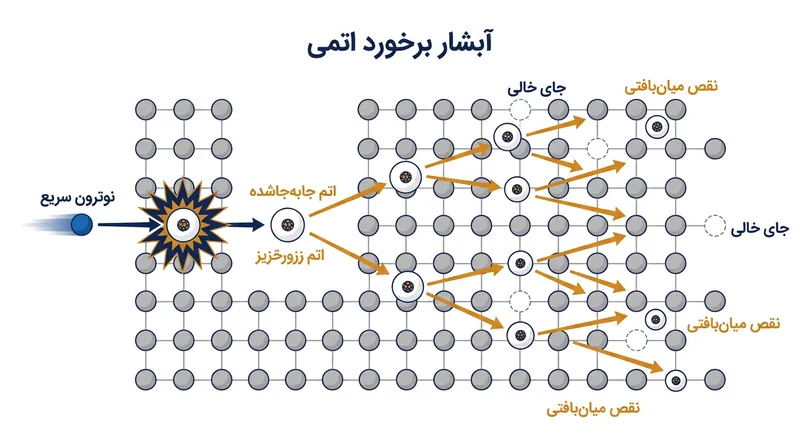

یک نوترون سریع چنان ضربه‌ای به یک اتم زیرکونیوم وارد می‌کند که آن را به طور کامل از جایگاه ساختاری‌اش بیرون می‌راند. این اتمِ پرتاب‌شده سپس مانند یک توپ بیلیارد میکروسکوپی در میان شبکه بلوری مجاور به جهش درمی‌آید و ده‌ها اتم دیگر را نیز از موقعیت خود جابه‌جا می‌کند؛ واکنش زنجیره‌ای تکان‌دهنده‌ای از ضربات جنبشی که با عنوان «آبشار برخورد» شناخته می‌شود.[1][6]

هر اتم جابه‌جاشده یک فضای خالی به نام «جای خالی» (Vacancy) بر جای می‌گذارد و در نقطه‌ای نامناسب میان سایر اتم‌ها فشرده می‌شود تا یک «نقص میان‌بافتی» ایجاد کند؛ پدیده‌ای که در کنار هم یک جفت فرنکل را شکل می‌دهند. هرچند بسیاری از این اتم‌های پرتاب‌شده در نهایت بر اثر نوسانات حرارتی به حفره‌های خالی بازمی‌گردند، اما بخش چشمگیری از آن‌ها برای همیشه خارج از آرایش اصلی خود به دام می‌افتند.[1][6]

در اینجا تمایز میان نوترون‌های حرارتی پدیدآورنده شکافت و نوترون‌های سریع آسیب‌رسان حیاتی است. نوترون‌های حرارتی توسط کندکننده آب کند شده و انرژی آن‌ها به کسری از یک الکترون‌ولت تقلیل یافته است، در حالی که نوترون‌های سریع که تازه از رویداد شکافت متولد شده‌اند، میلیون‌ها برابر انرژی جنبشی بیشتری حمل می‌کنند.[2][6]

سنجش میزان تخریب در مقیاس اتمی

دانشمندان علم مواد این میزان ویرانی ساختاری را با معیاری موسوم به «جابه‌جایی به ازای هر اتم» (dpa) کمّی‌سازی می‌کنند؛ شاخصی که میانگین دفعات پرتاب خشونت‌بار تک‌تک اتم‌های یک ماده از شبکه بلوری‌شان را می‌سنجد. در یک راکتور آب سبک معمولی، این آسیب انباشتی در غلاف با سرعتی هشداردهنده پیشروی می‌کند.[1][6]

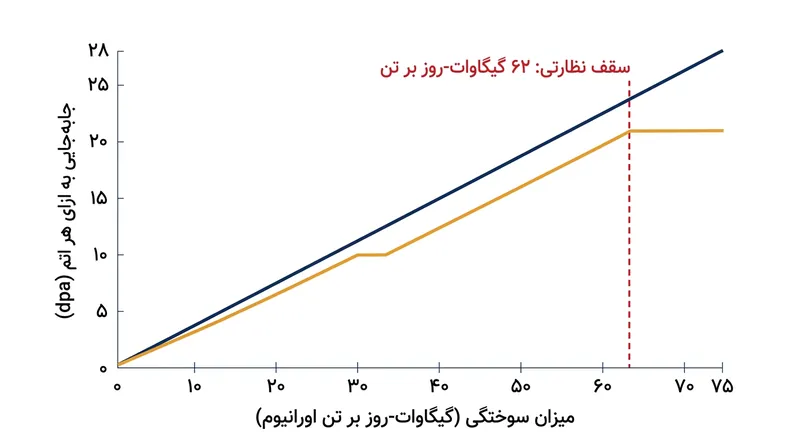

زمانی که یک میله سوخت به سن بازنشستگی قانونی و نظارتی خود می‌رسد، غلاف آن ممکن است ۲۰ تا ۲۸ جابه‌جایی به ازای هر اتم (dpa) را تجربه کرده باشد. این بدان معناست که به طور میانگین، هر تک‌اتم زیرکونیوم در این لوله فلزی بیش از دو جین بار از محل خود کنده شده و دوباره جا خوش کرده است؛ به بیانی دیگر، ساختار بلوری اولیه فلز به طور بنیادی بازآرایی و متحول شده است.[1][6]

در سطح خارجی غلاف، این بمباران جنبشی پدیده‌ای موسوم به «کندوپاش ناشی از نوترون‌های سریع» (Sputtering) را رقم می‌زند. زمانی که آبشارهای برخورد به لبه بیرونی فلز می‌رسند، تکانه حاصل اتم‌های زیرکونیوم را به کلی به بیرون پرتاب کرده و روانه مایع خنک‌کننده اطراف می‌کند؛ فرسایش اتمی تدریجی که در گذر سال‌های کارکرد، ضخامت این دیواره محافظ را می‌کاهد.[3][6]

اثر این کندوپاش در طول میله سوخت یکنواخت نیست، بلکه بیشترین تمرکز آن در بخش‌هایی از قلب راکتور رخ می‌دهد که شدیدترین شار نوترونی را تحمل می‌کنند؛ یعنی معمولاً یک‌سوم میانی مجتمع سوخت. کاهش ناهمگون ضخامت غلاف موجب ایجاد تمرکز تنش موضعی شده و نقاط کانونی مستعدی را برای شکست مکانیکی بعدی فراهم می‌آورد.[3][6]

تابش شدید فراتر از این، تحولات شیمیایی ناخواسته‌ای را درون آلیاژ تحمیل می‌کند. غلاف زیرکونیوم مقادیر ناچیزی قلع، آهن و نیوبیم برای تقویت استحکام مکانیکی دارد، اما تحت شار ناشی از نوترون‌های سریع، این عناصر آلیاژی از توزیع مهندسی‌شده اولیه خارج شده و خوشه‌های نامطلوبی تشکیل می‌دهند که انسجام ساختاری ماده را به چالش می‌کشد.[1][6]

علاوه بر جابه‌جایی فیزیکی، نوترون‌های سریع فرآیند دگرگونی هسته‌ای را در غلاف فعال می‌کنند. زمانی که یک اتم زیرکونیوم یا نیوبیم نوترونی جذب می‌کند، ناپایدار شده و می‌تواند به عنصری کاملاً متفاوت مانند مولیبدن فروپاشی کند؛ دگرگونی شیمیایی که با تزریق عناصر بیگانه به شبکه بلوری، ویژگی‌های مهندسی‌شده اولیه آلیاژ را تحلیل می‌برد.[5][6]

تورم، خزش و شکنندگی ساختاری

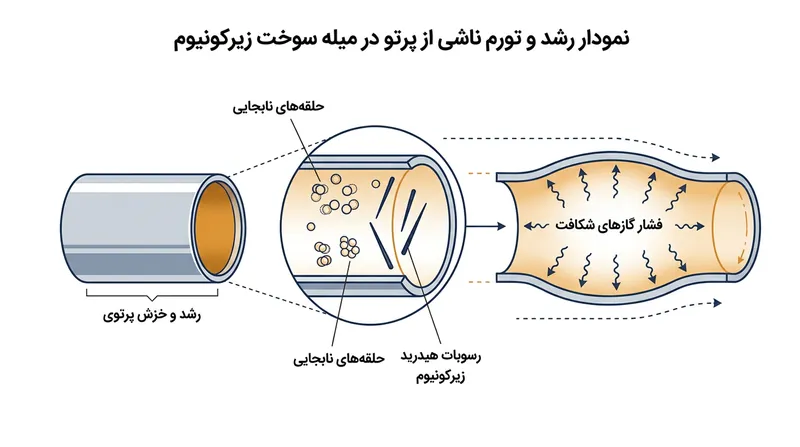

در اعماق فلز، تراکم فضاهای خالی و اتم‌های میان‌بافتی باعث دگرریختی و اعوجاج فیزیکی غلاف می‌شود. اتم‌های سرگردان به یکدیگر می‌پیوندند و حلقه‌های نابجایی میکروسکوپی می‌سازند که شبکه بلوری پیرامون را تاب می‌دهد؛ با تکثیر این حلقه‌ها، کل ساختار فلز شروع به بادکردن و تغییر ابعاد ماکروسکوپی می‌کند.[1][6]

این اعوجاج القایی به صورت «رشد پرتوی» خود را نشان می‌دهد؛ فرآیندی که در آن لوله زیرکونیومی بدون اعمال هیچ‌گونه بار مکانیکی، در امتداد محور عمودی خود به صورت دائمی کشیده می‌شود. چنانچه افزایش طول میله سوخت از حد مجاز بگذرد، میله کمانش کرده یا تاب برمی‌دارد و جریان حیاتی آب خنک‌کننده در مجتمع سوخت را مختل می‌سازد.[1][6]

به موازات این پدیده، شار مداوم نوترونی فرآیند «خزش پرتوی» را تسریع می‌کند. گازهای ناشی از شکافت مانند زنون و کریپتون درون میله متراکم شده و فشار بیرونی سهمگینی به غلاف تحمیل می‌کنند؛ شبکه فلزی که زیر تابش نرم شده است، آرام‌آرام تحت این بار متورم می‌شود و میله را به گونه‌ای خطرناک به میله‌های مجاور نزدیک می‌کند.[2][6]

مهلک‌ترین پیامد این بازآرایی اتمی، از دست رفتن شدید شکل‌پذیری یا داکتیلیته است. آلیاژ دست‌نخورده زیرکونیوم که ابتدا چقرمه و منعطف بود، به واسطه قفل‌شدن صفحات لغزش داخلی توسط حلقه‌های نابجایی، سفت و شکننده می‌شود؛ تنش تسلیم افزایش می‌یابد، اما فلز قابلیت خم‌شدن بدون شکستن را از دست می‌دهد.[1][6]

آسیب‌های ناشی از تابش با یک هجوم شیمیایی خارجی نیز گره می‌خورد. زیرکونیوم در واکنش با آب خنک‌کننده داغ، اتم‌های هیدروژن را درون ساختار خود جذب می‌کند؛ این اتم‌های هیدروژن درون شبکه بلوری تخریب‌شده نفوذ کرده و به شکل هیدرید زیرکونیوم صلب رسوب می‌کنند؛ اجزایی ترد که درست شبیه خرده‌شیشه‌های میکروسکوپی در بافت فلز عمل می‌کنند.[1][6]

ترکیب جابه‌جایی اتمی، کندوپاش نوترونی و تردی هیدروژنی، مکانیسمی هم‌افزا برای تخریب مکانیکی ایجاد می‌کند. حلقه‌های نابجایی فلز را صلب و خشک می‌سازند و رسوبات هیدریدی بستر ایده‌آلی برای جوانه‌زنی ترک‌های ریز پدید می‌آورند؛ ترک‌هایی که زیر فشار مداوم گازهای درونی شکافت، به سرعت در پهنای دیواره تضعیف‌شده لوله پیشروی می‌کنند.[1][6]

حاشیه‌های ایمنی عملیاتی به طور پیوسته رصد می‌شوند تا اطمینان حاصل شود این زنجیره تخریب یکپارچگی قلب راکتور را متزلزل نمی‌کند. مهندسان با استفاده از الگوهای پیش‌بینی پیشرفته، میزان انباشت جابه‌جایی بر اتم و افت انعطاف‌پذیری ناشی از آن را محاسبه می‌کنند و به محض اینکه داده‌ها نشان دهند غلاف به حد آستانه مکانیکی خود نزدیک شده است، سوخت باید خارج گردد.[1][6]

سقف نظارتی میزان سوختگی

صنعت هسته‌ای طول عمر مفید میله سوخت را بر حسب «میزان سوختگی» (Burnup) می‌سنجد که نشان‌دهنده انرژی حرارتی استخراج‌شده به ازای هر تن متریک اورانیوم است. در حال حاضر، کمیسیون تنظیم مقررات هسته‌ای ایالات متحده سقف میانگین سوختگی میله را روی ۶۲ گیگاوات-روز بر تن محدود کرده است؛ محدودیتی قاطع که برای پیشگیری از پارگی فاجعه‌بار غلاف اعمال می‌شود.[2][6]

نهادهای نظارتی الزام می‌کنند که غلاف نه تنها در شرایط عادی کارکرد، بلکه در جریان حوادث احتمالی از دست رفتن خنک‌کننده (LOCA) نیز پایدار بماند. اگر یک لوله زیرکونیومی ترد و پرتو دیده ناگهان در معرض شوک حرارتی شدید قرار گیرد، امکان خردشدن آن وجود دارد؛ واقعه‌ای که محصولات رادیواکتیو شکافت را مستقیماً به چرخه اولیه خنک‌کننده راکتور سرازیر خواهد کرد.[4][6]

در سطوح بالای سوختگی، خود قرص‌های سوخت اورانیوم نیز دچار ترک‌خوردگی و پودرشدن می‌شوند. در صورتی که غلاف شکننده در خلال یک حادثه متلاشی شود، این ذرات رادیواکتیو ریز ممکن است در مایع خنک‌کننده پراکنده شوند؛ جلوگیری از این خردایش و پخش‌شدگی سوخت، دلیل اصلی پابرجا ماندن سقف‌های کنونی سوختگی است.[2][6]

یکپارچگی ساختاری غلاف باید دهه‌ها پس از خروج از راکتور نیز دوام بیاورد. سوخت مصرف‌شده ابتدا به استخرهای ذخیره‌سازی و در نهایت به بشکه‌های خشک بتنی منتقل می‌شود، جایی که زیرکونیوم همچنان باید قرص‌های پرتوزا را مهار کند؛ غلاف شدیداً فرسوده مدیریت ذخیره‌سازی درازمدت را دشوار می‌سازد، چرا که فلز تردشده حین جابه‌جایی مستعد ترک‌خوردگی بیشتری است.[2][6]

تلاش‌ها برای توسعه سوخت‌های مقاوم در برابر سانحه

بهره‌برداران نیروگاه‌های اتمی انگیزه اقتصادی نیرومندی برای افزایش مرز سوختگی دارند. استخراج انرژی بیشتر از هر مجتمع سوخت، هم حجم زباله‌های هسته‌ای را می‌کاهد و هم هزینه‌های کلان خرید سوخت تازه را به شدت کاهش می‌دهد، اما واقعیت این است که آلیاژهای متعارف زیرکونیوم توان تحمل آسیب‌های اتمی بیشتری را برای رسیدن به این مقاصد ندارند.[4][6]

صنعت برای پشت سر گذاشتن این سقف فیزیکی، به سمت توسعه سوخت‌های مقاوم در برابر سانحه (ATF) گام برداشته است. یکی از راهکارهای اصلی، پوشش‌دهی لوله‌های زیرکونیومی سنتی با لایه‌ای نازک از کروم است؛ حفاظی فلزی که سدی مستحکم در برابر کندوپاش سطحی و اکسیداسیون در دمای بالا ایجاد می‌کند، هرچند زیرکونیوم زیرین همچنان دچار جابه‌جایی شبکه بلوری می‌شود.[4][6]

راهکاری رادیکال‌تر، جایگزینی کامل زیرکونیوم با آلیاژهای پیشرفته آهن-کروم-آلومینیوم (FeCrAl) است. این فولادهای فریتی مقاومت بسیار بالاتری در برابر آسیب‌های ناشی از تابش نشان می‌دهند و سخت‌شدگی آن‌ها در سطوح پایین‌تری از dpa به اشباع می‌رسد؛ هرچند این آلیاژها نوترون‌های حرارتی بیشتری را به خود جذب می‌کنند، اما پایداری شبکه آن‌ها سرانجام به راکتورها امکان می‌دهد بخش اعظم اورانیوم خود را بسوزانند.[4][6]

هزینه اقتصادی این محدودیت مواد حیرت‌آور است. شرکت‌های برق هسته‌ای ناچارند مجتمع‌های سوختی را که هنوز عمده انرژی‌شان آزاد نشده تعویض کنند و سالانه میلیاردها دلار صرف خرید اورانیوم تازه و انبارداری پسماندهای زودهنگام نمایند؛ از این رو، غلبه بر تنگنای متالورژیکی غلاف پردرآمدترین چالش علم مواد در کل صنعت هسته‌ای محسوب می‌شود.[2][6]

تا زمانی که این مواد نوین به طور کامل مجوزهای نظارتی را اخذ نکنند و مستقر نشوند، ناوگان هسته‌ای جهان همچنان در بند محدودیت‌های زیرکونیوم باقی خواهد ماند. فیزیک بنیادین آبشار برخورد اتمی حکم می‌کند که راکتورها ناچار به دور ریختن مقادیر هنگفتی از انرژی قابل مصرف هستند؛ چرا که سقف عمر سوخت هسته‌ای همواره با توان پایداری فلزی رقم می‌خورد که آن را در بر گرفته است.[1][6]
