پل جریان مستقیم سد ایتایپو؛ مهار ناسازگاری شبکه برق برزیل و پاراگوئه

شرط بنیادین هرگونه تبادل فرامرزی برق، همگام‌سازی شبکه است. اگر جریان متناوب دقیقاً با یک بسامد یکسان نوسان نکند، اتصال دو شبکه ملی به یکدیگر به ازکارافتادگی فاجعه‌بار تجهیزات منجر خواهد شد. در مرز میان برزیل و پاراگوئه، چنین شرطی از اساس وجود ندارد.[1]

شبکه برق پاراگوئه بر پایه استاندارد ۵۰ هرتز کار می‌کند که یادگار توسعه اولیه سامانه‌های برقی توسط شرکت‌های اروپایی است. در نقطه مقابل، برزیل از استاندارد ۶۰ هرتز بهره می‌برد که در آمریکای شمالی متداول است. همین تفاوت ظاهراً ساده ده‌چرخه‌ای، مانعی فیزیکی و مطلق در برابر انتقال مستقیم الکتریسیته خام ایجاد می‌کند.[1]

با این حال، این دو کشور مالک مشترک سد ایتایپو هستند؛ تأسیسات برق‌آبی عظیمی که روی رودخانه پارانا احداث شده است. این سد بیش از هر نیروگاه دیگری روی کره زمین برق تولید می‌کند و بازدهی سالانه آن به حدود ۹۰ تراوات‌ساعت می‌رسد. برای تقسیم این برق تولیدی، مهندسان ناچار به طراحی یک راه‌حل فیزیکی غول‌پیکر شدند.[1]

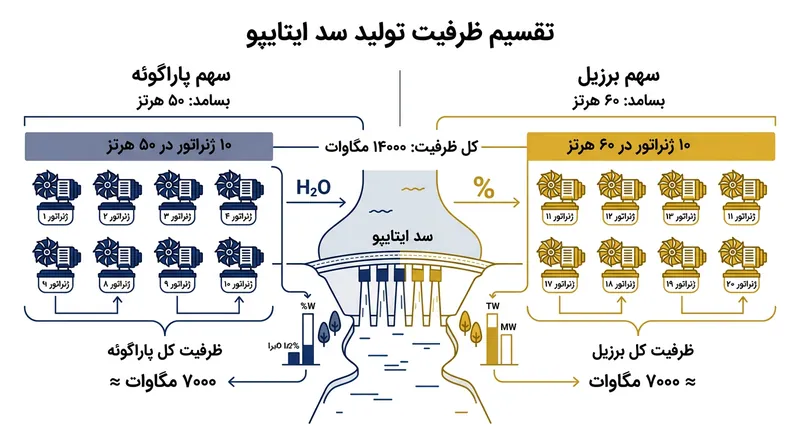

تأسیسات ایتایپو ۲۰ ژنراتور عظیم خود را دقیقاً به دو بخش تقسیم کرده است: ده توربین با بسامد ۵۰ هرتز اختصاصاً برای پاراگوئه می‌چرخند و ده توربین دیگر با بسامد ۶۰ هرتز در خدمت شبکه برزیل هستند. از آنجا که پاراگوئه تنها بخش کوچکی از سهم خود را مصرف می‌کند، مازاد عظیم آن را به برزیل صادر می‌نماید.[1]

انتقال این حجم از برق نیازمند زدودن کامل بسامد آن است. الکتریسیته باید در نقطه مرزی به جریان مستقیم تبدیل شود، صدها کیلومتر منتقل گردد و در نهایت دوباره به جریان ۶۰ هرتز تبدیل شود؛ این سازوکار یکی از بزرگ‌ترین پروژه‌های مهندسی برق در تاریخ معاصر به شمار می‌رود.

فیزیک شبکه‌های ناسازگار

جریان متناوب ستون فقرات شبکه‌های توزیع برق در سراسر جهان است، زیرا به‌راحتی می‌توان ولتاژ آن را برای انتقال در مسافت‌های طولانی افزایش داد یا برای مصارف خانگی کاهش داد. با این حال، سامانه‌های جریان متناوب به‌هم‌پیوسته باید دقیقاً با یک ضرب‌آهنگ نوسان کنند؛ هرگونه ناهمخوانی در بسامد فوراً اختلال ایجاد خواهد کرد.[4]

اگر یک منبع تولید برق ۵۰ هرتزی مستقیماً به یک شبکه ۶۰ هرتزی متصل شود، امواج سینوسی ناهمخوان برخورد شدیدی با یکدیگر خواهند داشت. تداخل الکتریکی حاصل از این برخورد ترانسفورماتورها را نابود می‌کند، خطوط انتقال را ذوب می‌سازد و به خاموشی‌های سراسری زنجیره‌ای در هر دو کشور می‌انجامد.[4]

هنگامی که برزیل و پاراگوئه در سال ۱۹۷۳ معاهده ساخت ایتایپو را امضا کردند، دقیقاً با همین مانع فیزیکی روبه‌رو بودند. هیچ‌یک از دو کشور تمایل یا توان مالی لازم را نداشتند تا میلیاردها دلار برای تغییر کل شبکه ملی خود و تطبیق آن با یک بسامد مشترک هزینه کنند.[2]

راه‌حل مصالحه، ساخت نیروگاهی دونیم‌شده بود. درون سالن عظیم توربین‌های ایتایپو، سازه فیزیکی توربین‌ها کاملاً یکسان است، اما سیم‌پیچ ژنراتورهایی که می‌چرخانند متفاوت طراحی شده است. این تمهید به سد امکان می‌دهد تا به طور هم‌زمان دو بسامد کاملاً متمایز تولید کند.[1]

این اقدام مشکل اولیه تولید را حل کرد، اما گلوگاه بزرگی در شبکه انتقال به وجود آورد. جمعیت هشت میلیونی پاراگوئه به‌هیچ‌وجه ظرفیت جذب ۷۰۰۰ مگاوات توان تولیدی ده ژنراتور خود را نداشت و این مسئله حجم عظیمی از انرژی بدون استفاده را روی دست کشور باقی گذاشت.[1][3]

مقیاس مازاد انرژی پاراگوئه

مقیاس خارق‌العاده ایتایپو نیازمندی‌های داخلی پاراگوئه را کاملاً تحت‌الشعاع قرار می‌دهد. هر یک از ۲۰ ژنراتور سد ظرفیتی اسمی معادل ۷۰۰ مگاوات دارند و تحت افت هیدرولیکی ۱۱۸ متری کار می‌کنند. مجموع ظرفیت نصب‌شده نیروگاه به رقم شگفت‌انگیز ۱۴ هزار مگاوات می‌رسد.[1]

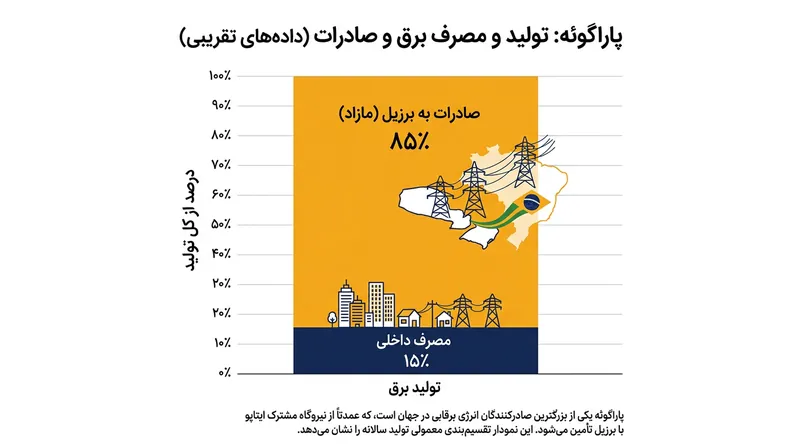

پاراگوئه تنها حدود ۱۰ تا ۱۵ درصد از برقی را که سهمش از سد است مصرف می‌کند. ۸۵ درصد باقی‌مانده مازاد پیوسته و عظیمی از انرژی است که طبق معاهده دوجانبه، پاراگوئه ملزم است آن را به برزیل بفروشد.[2][3]

این مازاد تنها یک رقم حاشیه‌ای نیست، بلکه نمایانگر هزاران مگاوات توان پیوسته است؛ برقی که می‌تواند انرژی کل چند کشور اروپایی را تأمین کند و برزیل برای تغذیه کانون‌های صنعتی خود در جنوب شرقی کشور وابستگی شدیدی به آن دارد.[3]

اما برزیل نمی‌تواند مازاد ۵۰ هرتزی پاراگوئه را مستقیماً وارد خطوط انتقال جریان متناوب ۶۰ هرتزی خود کند. این جریان انرژی پیش از ورود ایمن به سامانه یکپارچه برزیل باید از نظر ساختاری دستخوش دگرگونی بنیادین شود.

راه‌حل نهایی استفاده از خطوط انتقال جریان مستقیم ولتاژ بالا یا HVDC بود. مهندسان با تبدیل جریان متناوب به جریان مستقیم توانستند بسامد الکتریسیته را به‌طور کامل حذف کنند و ساختاری خنثی بسازند که قادر به پیوند زدن این شبکه‌های ناسازگار باشد.

راه‌حل گذر از بحران با جریان مستقیم

برای تسهیل صادرات، جریان متناوب ۵۰ هرتزی تولیدشده در بخش پاراگوئه به یک پست تبدیل بسیار بزرگ در فوز دو ایگواسو هدایت می‌شود؛ تأسیساتی که در خاک برزیل و درست در مجاورت سازه اصلی سد واقع شده است.[3]

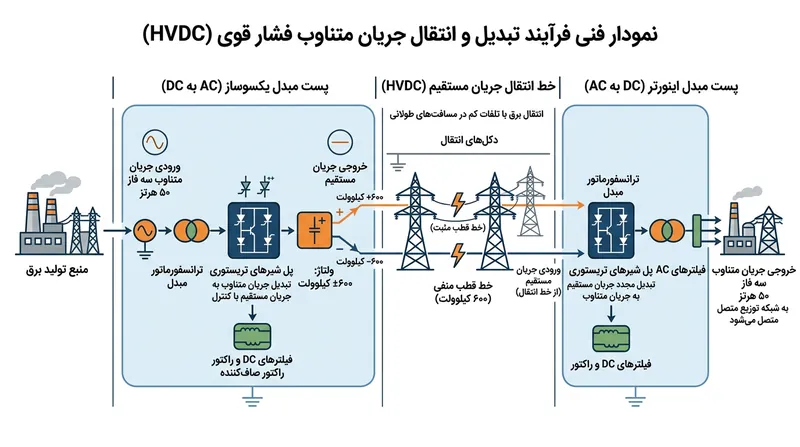

در این تأسیسات، تجهیزات تخصصی مبدل جریان را مهار می‌کنند. این ایستگاه که در دهه ۱۹۸۰ توسط شرکت سوئدی ASEA ساخته شد، از شیرهای عظیم تریستوری در قالب پل‌های دوازده‌پالسی برای یکسوسازی جریان متناوب و تبدیل آن به جریان مستقیم بهره می‌برد.[1]

جریان مستقیم همواره در یک راستا حرکت می‌کند و این یعنی هیچ بسامدی ندارد. به محض اینکه الکتریسیته به جریان مستقیم تبدیل شود، ردپای بسامد ۵۰ هرتز ژنراتورهای پاراگوئه محو می‌گردد و جریان برق آماده سازگاری با هر شبکه مقصدی خواهد شد.

پست مبدل فوز دو ایگواسو یک شاهکار تاریخی در مهندسی برق به حساب می‌آید. هنگام راه‌اندازی در سال ۱۹۸۴، این تأسیسات جهشی انقلابی در فناوری HVDC بود و ولتاژها و توان‌هایی را مهار می‌کرد که تا پیش از آن ناممکن شمرده می‌شد.

این پست جریان الکتریسیته را برای سفری بسیار طولانی آماده می‌کند. ولتاژ جریان یکسوشده تا مثبت و منفی ۶۰۰ کیلوولت افزایش می‌یابد؛ رقمی فوق‌العاده بالا که اتلاف انرژی به شکل گرما را در انتقال مسافت طولانی به حداقل ممکن می‌رساند.

سفر ۸۰۰ کیلومتری الکتریسیته

پس از تبدیل، برق حوزه رودخانه پارانا را ترک کرده و به سمت شرق و کانون صنعتی برزیل سرازیر می‌شود. جریان از طریق دو خط دومداره هوایی HVDC با ولتاژ ±۶۰۰ کیلوولت، مسیری تقریباً ۸۰۰ کیلومتری را در سراسر خاک برزیل طی می‌کند.[1]

این خطوط دوقلو خود معجزه‌ای مهندسی هستند و اختصاصاً برای انتقال بار سنگین مازاد یک کشور طراحی شده‌اند. هر دوقطبی ظرفیتی معادل ۳۱۵۰ مگاوات دارد که در مجموع ظرفیت شبکه انتقال HVDC را به ۶۳۰۰ مگاوات می‌رساند.

این ظرفیت کاملاً مهندسی‌شده و هوشمندانه است. سقف ۶۳۰۰ مگاواتی تقریباً با حداکثر مازاد تئوریک پاراگوئه از سهم ۷۰۰۰ مگاواتی‌اش همخوانی دارد و مانند سقفی فیزیکی برای تبادل مرزی انرژی عمل می‌کند.[1][4]

سامانه HVDC مزیتی استثنایی برای این مأموریت دارد. علاوه بر حل معضل ناسازگاری بسامد، تلفات خطوط در انتقال جریان مستقیم در فواصل بسیار طولانی نسبت به جریان متناوب به مراتب کمتر است و پیمایش این مسیر ۸۰۰ کیلومتری را از نظر اقتصادی توجیه‌پذیر می‌کند.

این خطوط در ایستگاه مبدل ایبیونا در نزدیکی سائو روکه در ایالت سائوپائولو پایان می‌یابند. در این نقطه، برق باید پیش از توزیع میان مصرف‌کنندگان برزیلی برای بار آخر دستخوش دگرگونی شود.

پالایش هارمونیک‌ها و ارتقای کیفیت

در ایستگاه ایبیونا، این روند معکوس می‌گردد. جریان مستقیم ۶۰۰± کیلوولتی به اینورترهای عظیم هدایت می‌شود تا جریان پیوسته بار دیگر به جریان متناوب خرد شود، اما این بار در هماهنگی و انطباق کامل با شبکه ۶۰ هرتزی برزیل.

با این حال، این فرآیند تبدیل کاملاً بدون نقص نیست. کلیدزنی مکانیکی و مداوم شیرهای تریستوری هارمونیک‌های الکتریکی ایجاد می‌کند؛ اعوجاج‌های خطرناکی در موج سینوسی که می‌توانند حرارت فوق‌العاده بالا و ناپایداری شدیدی در شبکه برق تحمیل کنند.

اگر این هارمونیک‌ها مهار نشوند، کیفیت برق را کاهش داده، موتورهای صنعتی را تخریب می‌کنند و سامانه‌های مخابراتی شبکه سراسری برزیل را به آشوب می‌کشند. شرکت برق دولتی Eletrobras Furnas برای جلوگیری از ناپایداری‌های زنجیره‌ای ناچار است این اعوجاج‌ها را بادقت مهار کند.

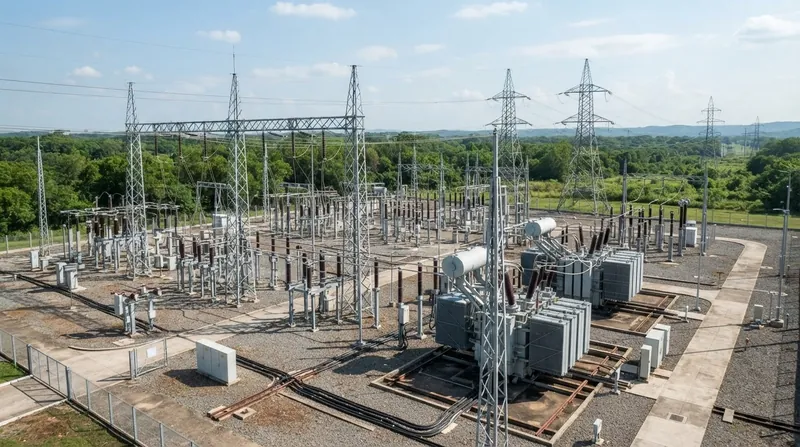

ایستگاه ایبیونا برای پالایش الکتریسیته به آرایه‌های گسترده‌ای از فیلترهای هارمونیک تکیه دارد. این مجموعه‌های خازنی و القاگر لبه‌های دندانه‌دار جریان معکوس‌شده را صیقل می‌دهند تا برق خروجی استانداردهای کیفی سخت‌گیرانه را برآورده سازد.

سامانه‌های پایش پیشرفته همواره حرارت ناشی از این هارمونیک‌ها را محاسبه می‌کنند. رله‌های حفاظتی تخصصی که توسط شرکت‌هایی نظیر SEL طراحی شده‌اند، ایستگاه مبدل را در برابر آسیب‌های حرارتی ویرانگر محافظت کرده و پایداری این جریان سهمگین انرژی را تضمین می‌کنند.

ژئوپلیتیک ایستگاه‌های مبدل

واقعیت فیزیکی سامانه HVDC عمیقاً با مناسبات ژئوپلیتیک برزیل و پاراگوئه پیوند خورده است. ایستگاه‌های مبدل در عمل به گلوگاه‌های تجارتی چند میلیارد دلاری بدل شده‌اند و قواعد همکاری اقتصادی این دو همسایه را دیکته می‌کنند.[2]

از آنجا که پاراگوئه زیرساخت دیگری برای هدایت مازاد ۵۰ هرتزی خود در اختیار ندارد، هندسه مهندسی این پروژه هر دو کشور را در الگویی انعطاف‌ناپذیر قفل کرده است. خطوط HVDC تنها به سمت سائوپائولو کشیده شده‌اند و بازاری کاملاً انحصاری را پدید آورده‌اند.[2]

این سازوکار مکرراً به تنش‌های دیپلماتیک دامن زده است. دولت‌های مختلف در پاراگوئه بارها تلاش کرده‌اند تا بر سر قیمت پرداختی برزیل برای این مازاد مذاکره مجدد کنند و ادعا دارند انحصاری بودن بازار، بهای انرژی پاک آن‌ها را به‌صورت مصنوعی پایین نگه داشته است.[2]

در سال‌های اخیر، دو کشور به توافق‌های تازه‌ای دست یافتند که جبران خدمات پاراگوئه را اندکی ارتقا داد. با این حال، محدودیت فیزیکی بنیادین بدون تغییر باقی مانده است، چرا که الکتریسیته تنها می‌تواند به همان سمتی برود که مبدل‌ها مسیر آن را هموار می‌کنند.[2]

در نهایت، سد ایتایپو سندی بر نبوغ مهندسی و در عین حال سرسختی استانداردهای به ارث رسیده از گذشته است. یک تفاوت ساده ده هرتزی در شبکه‌های ملی، پیچیده‌ترین و بزرگ‌ترین راه‌حل الکتریکی تاریخ را رقم زد.[4]

معاهده ایتایپو که در دوران حکومت‌های نظامی امضا شد، پاراگوئه را مکلف می‌کرد مازاد انرژی خود را با نرخی برابر با هزینه‌های مستهلک‌سازی وام ساخت سد به برزیل واگذار کند. اگرچه این بدهی‌ها امروز تسویه شده‌اند، اما زیرساخت فیزیکی تضمین کرده است که شبکه این دو کشور تا ابد به یکدیگر گره خورده باقی بماند.[2]

با رشد تقاضای انرژی در آینده، شکاف بسامدی ۵۰ و ۶۰ هرتز همچنان چارچوب شبکه مشترک آنان را تعیین خواهد کرد. ایستگاه‌های مبدل عظیم در فوز دو ایگواسو و ایبیونا کماکان قلب تپنده و خاموش قطب صنعتی آمریکای جنوبی خواهند بود.[4]
