کوپلرهای خودکار چگونه هم‌زمان با انتقال داده و هوای فشرده، ضربه‌های سهمگین چند مگاژولی قطار را مهار می‌کنند؟

وقتی یک سازمان حمل‌ونقل شهری یا منطقه‌ای مشخصات فنی ناوگان جدید قطارهای مسافربری خود را تدوین می‌کند، حیاتی‌ترین تصمیم مهندسی درست در نوک سپر جلو رقم می‌خورد. مدیران خرید و تأمین تجهیزات باید سیستمی برای اتصال خودکار (کوپلر) برگزینند که نحوه تعامل و اتصال واگن‌ها را برای سی سال آینده تعیین خواهد کرد.[6]

آن‌ها در حال خرید مکانیزمی هستند که باید هم‌زمان رشته‌های ظریف داده و فیبر نوری را متصل کند و بار جنبشی برخورد ساختمانی متحرک را تاب بیاورد. کوپلر خودکار تنها پیوند فیزیکی میان دو غول ۱۵۰ تنی است؛ ابزاری که باید برق فشار قوی، هوای فشرده ترمز و شبکه‌های داده چند گیگابیتی را بدون کوچک‌ترین دخالت دست به یکدیگر وصل کند.[5]

در کنار این وظایف، کوپلر نقش ضربه‌گیر اصلی کل قطار را هم بازی می‌کند. در مانورهای روزمره اتصال در محوطه دپو یا هنگام ترمزگیری ناگهانی اضطراری، این اتصال باید فشارهای فشاری سهمگینی را مهار کند که در مهندسی به «بارهای فشاری محوری» یا Buff Loads معروف‌اند. اگر تیم خرید در تعیین مشخصات فنی این قطعه کم‌کاری کند، انرژی مخرب برخوردهای معمول مانور مستقیماً به داخل کابین مسافران منتقل خواهد شد.[3]

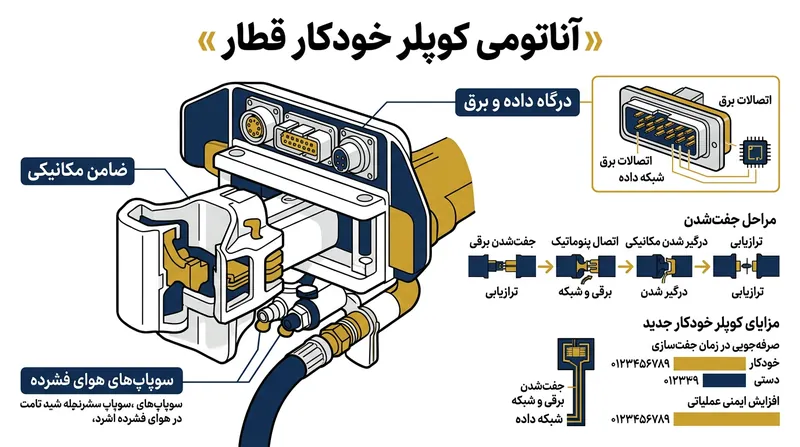

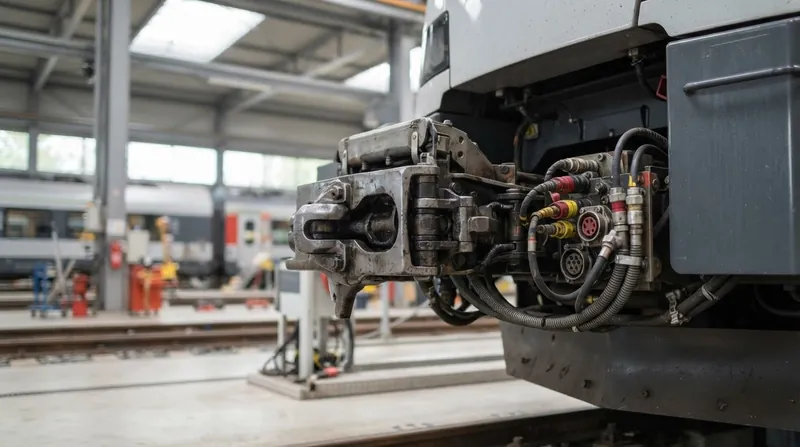

برای ایجاد تعادل میان این نیازهای متناقض، سیستم‌های نوین نظیر کوپلرهای «تیپ ۱۰» یا «شارفنبرگ» از یک توالی مهندسی‌شده و دقیقِ اتصال مکانیکی، بادی و الکتریکی بهره می‌برند؛ فرآیندی خودکار که درست در لحظه مماس شدن دو واگن آغاز می‌شود.[1][4]

هدایت زبانه و قفل مکانیکی

بست مکانیکی پایه‌ای‌ترین بخشی است که از خطوط حساس زیرساختی حفاظت می‌کند. با نزدیک شدن دو قطار به یکدیگر، بازوهای فلزی منحنی شکلی که شاخک‌های راهنما نامیده می‌شوند، پیشانی کوپلرها را هدایت کرده و در مرکز یکدیگر قرار می‌دهند. این طراحی تضمین می‌کند که حتی در صورت اتصال روی قوس ریل، دو سر کوپلر با دقت میلی‌متری مقابل هم جفت شوند.[4]

به محض تراز شدن، ضامن قفل‌کننده داخلی درگیر می‌شود تا اتصال تثبیت گردد. در طراحی مخروطی شبیه به کوپلر شارفنبرگ، زبانه صلب و مخروطی شکل به داخل محفظه قیفی مقابل می‌لغزد. سپس یک خار لولایی یا دیسک چرخان در جای خود فرود می‌آید و دو قطار را تحت کشش بسیار بالا به شکل مکانیکی به هم قفل می‌کند.[4]

این قفل مکانیکی باید توان مقاومت در برابر نیروهای کششی شدیدی را داشته باشد که هنگام شتاب‌گیری لکوموتیو تولید می‌شوند. کوپلرهای منطقه‌ای مدرن معمولاً برای کشش‌هایی تا ۱۰۰۰ کیلونیوتون رتبه‌بندی می‌شوند؛ نیرویی معادل آنچه برای بالا کشیدن یک قطار مسافربری کاملاً پر از یک شیب تند ریلی بدون جدا شدن اتصالات لازم است.[1]

با تثبیت قفل مکانیکی، کوپلر بلافاصله فعال‌سازی ارتباطات ثانویه خدماتی را آغاز می‌کند. هم‌پوشانی دقیق صفحات فولادی سنگین تضمین می‌نماید که اتصالات بادی و الکتریکی بسیار ظریف‌تر و شکننده‌تر، با دقتی میلی‌متری در برابر درگاه‌های متناظر خود قرار گیرند.

توزیع هوای ترمز و خطوط گیگابیتی داده

مجاری پنوماتیک در واقع شریان حیاتی سیستم ترمز هوای فشرده قطار به شمار می‌روند. هم‌زمان با قفل شدن سر کوپلرها، سوپاپ‌های بادی فنردار تعبیه‌شده در پیشانی قطعه به هم فشرده شده و باز می‌شوند؛ اقدامی که مخزن اصلی ذخیره باد و لوله سراسری ترمز را میان دو واگن پیوند می‌دهد.[4][5]

همگام‌سازی این فشار باد همان عاملی است که به لوکوموتیوران امکان می‌دهد ترمزها را به شکل یکنواخت روی بیش از دوازده واگن اعمال کند. چنانچه درزبندهای پنوماتیک نشتی داشته باشند، سیستم‌های حفاظتی قطار افت فشار را ثبت کرده و بی‌درنگ ترمز اضطراری را فعال می‌سازند. کوپلر باید این آب‌بندی نفوذناپذیر را حتی وقتی واگن در سرعت ۱۶۰ کیلومتر بر ساعت تکان‌های شدید می‌خورد، بی‌نقص حفظ کند.

درست در بالا یا پایین سوپاپ‌های هوا، جعبه اتصال الکتریکی قرار دارد که پایانه‌های برق و شبکه داده را در خود جای داده است. در مدل‌های تمام‌خودکار، این محفظه‌ها به جلو لغزیده و ماتریسی متراکم از پین‌های ثابت و متحرک را جفت می‌کنند. این سازوکار مدار الکتریکی داخلی قطار را برقرار کرده و برق روشنایی کابین‌ها تا کنترل درب‌ها را تأمین می‌نماید.[4]

الزامات مدرن ترانزیت ریلی این درگاه‌های برقی را وادار کرده تا حجم عظیمی از داده را هدایت کنند. رابط‌هایی نظیر D-REX پهنای باند اترنت ۱۰۰ مگابیتی را پوشش می‌دهند، در حالی که نمونه‌های جدیدتر تا ۱۰ گیگابیت داده بر ثانیه را از طریق کوپلر مخابره می‌کنند؛ پهنای باندی برای انتقال تصویر دوربین‌های امنیتی، وای‌فای مسافران و سامانه‌های پایش سلامت قطار.[1]

برخی طراحی‌های پیشرفته امکان عقب‌نشینی مستقل جعبه برق نسبت به قفل مکانیکی را فراهم ساخته‌اند. بدین ترتیب، اگر ناوگان نیاز به یدک‌کشی یک قطار معیوب به تعمیرگاه داشته باشد، می‌توان اتصال مکانیکی را بدون وصل کردن مدارات برقی آسیب‌دیده برقرار نمود تا از اتصالی‌های خطرناک جلوگیری شود.

مهار مگاژول‌های انرژی جنبشی

در حالی که خطوط انتقال داده و هوا نیازمند نهایت ظرافت هستند، ساختار شاسی کوپلر متکی بر مقاومتی خارق‌العاده است؛ زیرا نیروهای ناشی از حرکت غول‌های ریلی حیرت‌آورند. نشریه ریل انجینیر اشاره می‌کند: «اگر یک قطار چهار واگنه متداول با سرعت ۳۶ کیلومتر بر ساعت (مطابق استاندارد BSEN15227) به مانعی برخورد کند، انرژی جنبشی حدود ۷.۵ مگاژول آن باید در کسری از ثانیه تخلیه شود.»[2]

وقتی قطار به واگن دیگر یا به سپر انتهای خط اصابت می‌کند، این کوه انرژی باید جایی مهار شود. به همین خاطر مجموعه کوپلر مستقیماً به شاسی صلب واگن پیچ نمی‌شود، بلکه به یک سازه جاذب ضربه یا «درفت گیر» (Draft Gear) درون تیرک میانی زیربندی متصل می‌گردد.[5]

در سیر و حرکت معمول روزمره، این مکانیزم ضربه‌گیر با تکیه بر بسترهای لاستیکی و کمک‌فنرهای هیدرولیکی-گازی تکان‌ها را مهار می‌سازد. این قطعات هنگام شتاب‌گیری و ترمز فشرده می‌شوند تا ارتعاشاتی که راحتی مسافران را سلب می‌کند جذب کنند، اما وظیفه سنگین‌تر آن‌ها مدیریت ضربات کوبنده حوادث است.[1]

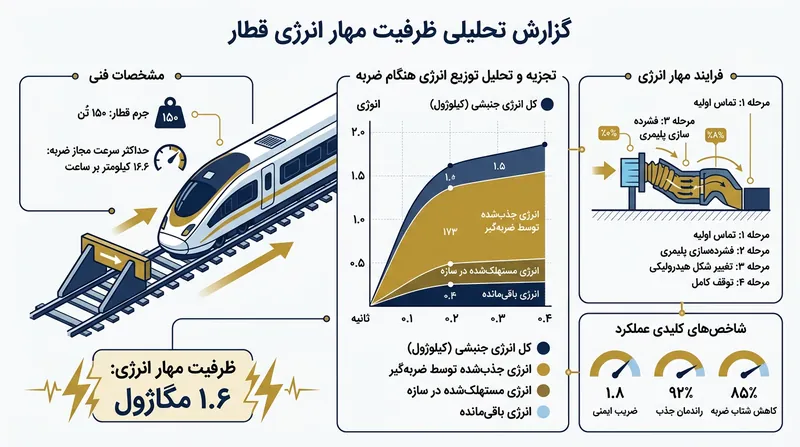

یک کوپلر استاندارد تیپ ۱۰ دارای ظرفیت جذب انرژی معادل ۱.۶ مگاژول است. با تطبیق دادن این ظرفیت با انرژی جنبشی یک قطار مسافربری ۱۵۰ تنی، می‌توان مرز تاب‌آوری سازه‌ای دستگاه را تخمین زد. محاسبات فنی نشان می‌دهد این قطار می‌تواند برخوردی با سرعت ۱۶.۶ کیلومتر بر ساعت را بدون آسیب فراتر از ظرفیت ضربه‌گیر تحمل کند.[1][6]

در سرعت‌های پایین‌تر از این حد، ضربه‌گیر تمام ضربه را می‌بلعد و قطار بدون خسارت بازمی‌گردد. پرسنل فنی با بازرسی اجمالی و تنظیم مجدد دمپرها می‌توانند واگن را همان روز به خط بازگردانند. اما با عبور سرعت برخورد از مرز ۱۶.۶ کیلومتر بر ساعت، دامنه جذب فنر به انتها رسیده و رفتار سازه دگرگون می‌شود.[6]

مدیریت انرژی برخورد و قطعات فداشونده

هنگامی که ظرفیت سیستم جذب ضربه در اثر تصادفی شدید اشباع شود، سامانه مدیریت انرژی برخورد (Crash Energy Management) وارد مدار می‌گردد. در این فاز، هدف مهندسان دیگر نجات دادن قطعات کوپلر نیست، بلکه فدا کردن حساب‌شده اجزا برای صیانت از کابین مسافران است.[3]

نخستین بخش فداشونده، مکانیزم عقب‌نشینی کوپلر است. پیچ‌های برشی ویژه تحت فشار سهمگین می‌شکنند و اجازه می‌دهند کله کوپلر به سمت عقب و درون یک لوله دفرمه‌شونده بلغزد. مچاله شدن این لوله فولادی مقادیر هنگفتی از انرژی جنبشی را از طریق تغییر شکل پایدار سازه‌ای در خود جذب می‌کند.[1][3]

اگر انرژی تصادف همچنان در امتداد شاسی حرکت کند، دندانه‌های ضدصعود در طرفین بدنه فعال می‌شوند. این زبانه و شیارهای متداخل مانع از آن می‌شوند که واگن‌ها روی یکدیگر سوار شده و شبیه به تلسکوپ در کابین مسافران فرو روند. انرژی مرحله به مرحله مستهلک می‌شود تا به بخش نشیمن مسافران نرسد.[3]

انقلاب اتصالات در قطارهای باری

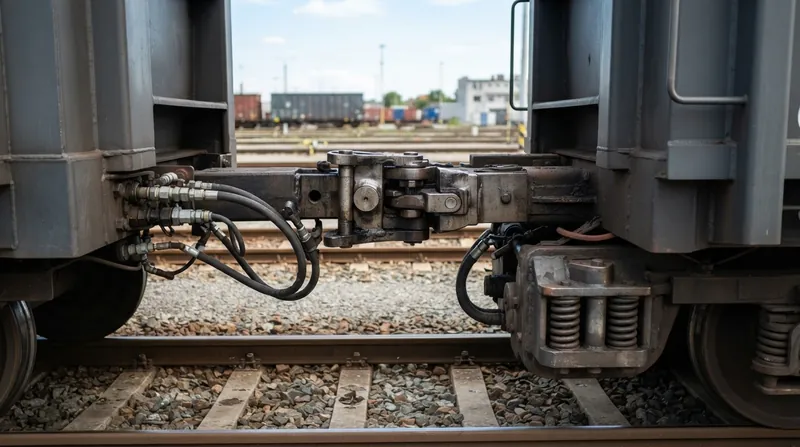

در حالی که قطارهای مسافربری دهه‌هاست به این کوپلرهای خودکار وابسته‌اند، شبکه ترابری باری جهان تازه در آغاز این تحول قرار دارد. بیشتر قطارهای باری قاره اروپا کماکان با قلاب‌های زنجیری و پیچ‌های دستی متصل می‌شوند که مستلزم بلند کردن فیزیکی زنجیرهای سنگین و بستن دستی شیلنگ‌های هوا توسط کارگران مانور است.[5]

برای مکانیزه کردن این فرآیند پرخطر و طاقت‌فرسا، سازندگان در حال توسعه «کوپلر خودکار دیجیتال» (DAC) هستند. این سیستم اتصالات یکپارچه مکانیکی، پنوماتیکی و دیجیتالی قطارهای مسافربری را به خطوط باری سنگین وارد می‌کند و زمان اتصال و تفکیک قطار در ایستگاه‌های مانور را به شدت کاهش می‌دهد.

از آن مهم‌تر، کوپلر دیجیتال مفهوم «قطار باری دیجیتال» را محقق ساخته و برق و داده پیوسته را به تک‌تک واگن‌ها می‌رساند. این فناوری امکان تست خودکار ترمز، پایش لحظه‌ای محموله‌ها و ترمزگیری الکتروپنوماتیک هم‌زمان در قطارهایی به طول دو کیلومتر را میسر می‌سازد.

تیم مهندسی شرکت نام‌آشنای کنور-برمزه (Knorr-Bremse) در این باره می‌گوید: «کوپلرهای قطار مسافربری مدت‌هاست که به درگاه‌های دیجیتال تبدیل شده‌اند و اکنون شرکت ما پیشگام تلاش برای متحول ساختن قطارهای باری اروپا با اتصالات خودکار دیجیتال است.» برای گردانندگان خطوط باری، ارتقای همین یک قطعه، جهشی بزرگ در ظرفیت شبکه و ایمنی حمل‌ونقل رقم خواهد زد.
