درِ رادیاتور ۱۵ پی‌اس‌آی: چگونه فشار سیستم خنک‌کننده نقطه جوش را بالا می‌برد و از کاویتاسیون جلوگیری می‌کند

آمپر دما به سمت منطقه قرمز بالا می‌رود و راننده در کنار جاده با یک دوراهی مواجه می‌شود. یک گروه اصرار دارند که باید فوراً توقف کرد و درِ رادیاتور را کمی باز کرد تا فشار جمع‌شده قبل از ترکیدن شلنگ‌های لاستیکی تخلیه شود. اما گروه مقابل استدلال می‌کنند که دست زدن به درِ رادیاتور دقیقاً همان کاری است که باعث تبخیر ناگهانی مایع خنک‌کننده، تاب برداشتن فوری سرسیلندر و نابودی بلوک موتور می‌شود.

برای یک مالک معمولی خودرو، درِ رادیاتور شبیه یک درپوش فلزی ساده است که فقط برای جلوگیری از بیرون ریختن مایع در دست‌اندازها طراحی شده است. اما در واقعیت، این قطعه یک شیر فشارشکن با کالیبراسیون دقیق است که محدودیت‌های حرارتی کل موتور را تعیین می‌کند. بدون آن، موتورهای احتراق داخلی امروزی در یک رفت‌وآمد ساده در بزرگراه، تمام مایع خنک‌کننده خود را به بخار بی‌مصرف تبدیل می‌کردند.[1]

پیش از رواج سیستم‌های خنک‌کننده تحت فشار در اواخر دهه ۱۹۳۰، خودروها مجبور بودند به رادیاتورهای غول‌پیکر و آب بدون فشار متکی باشند که کارایی و توان خروجی آن‌ها را به شدت محدود می‌کرد. فیزیک حاکم بر سیستم‌های مدرن دیکته می‌کند که فشار و نقطه جوش به طور جدایی‌ناپذیری به هم گره خورده‌اند. در سطح دریا، یک مخلوط استاندارد ۵۰/۵۰ از آب و اتیلن گلیکول در حدود ۲۲۳ درجه فارنهایت به جوش می‌آید. با این حال، محفظه‌های احتراق داخل موتور در دماهایی بسیار بالاتر از این حد پایه کار می‌کنند و حجم عظیمی از گرما را به مجاری آب فلزی اطراف خود منتقل می‌کنند.[1]

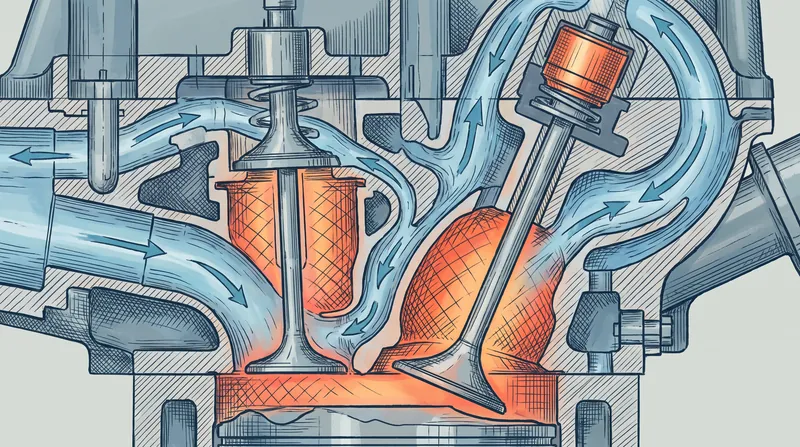

اگر قرار بود مایع خنک‌کننده در فشار اتمسفر باقی بماند، مایعی که با داغ‌ترین بخش‌های موتور (به‌ویژه اطراف سوپاپ‌های دود) در تماس است، فوراً به جوش می‌آمد. این جوشش موضعی باعث ایجاد حباب‌های بخار می‌شود؛ پدیده‌ای که به عنوان کاویتاسیون (حفره‌زایی) شناخته می‌شود. از آنجا که بخار نمی‌تواند گرما را به طور موثر جذب یا منتقل کند، این حباب‌ها مانند عایق عمل کرده و باعث می‌شوند فلز به سرعت بیش از حد داغ شود، تاب بردارد یا ترک بخورد.

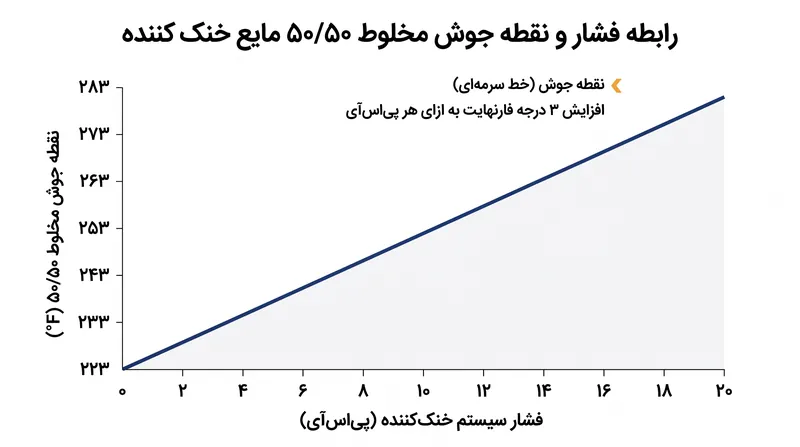

برای جلوگیری از این خرابی فاجعه‌بار، مهندسان خودرو سیستم را مهر و موم می‌کنند و اجازه می‌دهند مایع خنک‌کننده داغ و منبسط‌شده، فشار ایجاد کند. طبق گفته انجمن سیستم‌های تهویه مطبوع سیار (MACS)، محاسبات ریاضی در این مورد قطعی است: «به ازای هر پوند فشاری که به مایع خنک‌کننده وارد می‌شود، نقطه جوش ۳ درجه فارنهایت بالا می‌رود.»[3]

اینجاست که درِ رادیاتور استاندارد ۱۵ پی‌اس‌آی وارد عمل می‌شود. این درپوش با نگه داشتن ۱۵ پوند فشار قبل از فشرده شدن فنر داخلی‌اش برای تخلیه مایع، نقطه جوش مخلوط ۵۰/۵۰ را به طور مصنوعی ۴۵ درجه بالا می‌برد. مایع خنک‌کننده‌ای که در ۲۲۳ درجه به جوش می‌آمد، اکنون می‌تواند با خیال راحت تا ۲۶۸ درجه گرما را جذب کند بدون اینکه به بخار تبدیل شود.[3]

برای راننده‌ای که در حال یدک کشیدن یک تریلر در یک سربالایی تند است، همین حاشیه امنیت ۴۵ درجه‌ای تنها چیزی است که از خرابی ماشین در کنار جاده جلوگیری می‌کند. این فشار تضمین می‌کند که مایع خنک‌کننده در حالت مایع باقی بماند، تماس مداوم خود را با فلز داغ حفظ کند و به طور پیوسته انرژی حرارتی را به سمت رادیاتور هدایت کند.[2]

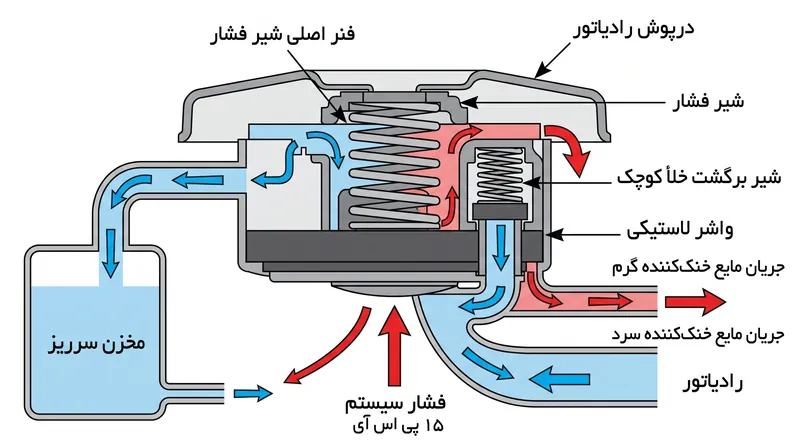

خود درِ رادیاتور این کار را از طریق یک طراحی دو سوپاپه انجام می‌دهد. شیر فشار اصلی از یک فنر سنگین تشکیل شده که روی گلویی پرکننده رادیاتور محکم می‌شود. با گرم شدن موتور و انبساط مایع خنک‌کننده، فشار بالا می‌رود تا جایی که بر مقاومت ۱۵ پی‌اس‌آی فنر غلبه کند. دقیقاً در همان لحظه، شیر بلند می‌شود و اجازه می‌دهد مقدار کمی از مایع به داخل مخزن پلاستیکی سرریز (منبع انبساط) فرار کند و به این ترتیب حداکثر فشار سیستم را به طور ایمن تنظیم می‌کند.[1][4]

اما کار درِ رادیاتور با خاموش شدن موتور تمام نمی‌شود. وقتی خودرو در پارکینگ متوقف است و فلز خنک می‌شود، مایع منقبض شده و یک خلأ در داخل بلوک موتور ایجاد می‌کند. اگر این خلأ کنترل نشود، می‌تواند شلنگ‌های لاستیکی رادیاتور را مچاله و صاف کند.[1]

برای مقابله با این مشکل، یک شیر برگشت خلأ ثانویه و کوچکتر در مرکز درِ رادیاتور تحت فشار منفی باز می‌شود. این کار به سیستم اجازه می‌دهد تا مایع خنک‌کننده خارج‌شده را از مخزن سرریز مکیده و به داخل رادیاتور برگرداند و اطمینان حاصل کند که موتور کاملاً پر از مایع و آماده برای استارت سرد بعدی است.[1]

در خودروهای مسابقه‌ای و با عملکرد بالا، شرایط حتی حساس‌تر است. خودروهای پیست اغلب بارهای حرارتی تولید می‌کنند که از مرز ۲۶۸ درجه فراتر می‌رود. برای جبران این موضوع، سازندگان از درپوش‌های ارتقایافته با تحمل ۱۹ تا ۲۲ پی‌اس‌آی استفاده می‌کنند و نقطه جوش را به مراتب بالاتر از ۲۸۰ درجه می‌برند. با این حال، این کار فشار بسیار زیادی به کاسه‌نمد واترپمپ و رادیاتور بخاری وارد می‌کند و آن را به یک تغییر پرخطر برای خودروهای روزمره تبدیل می‌کند.[4]

این تعادل ظریف بین فشار و دما توضیح می‌دهد که چرا باز کردن درِ رادیاتور در موتوری که داغ کرده، تا این حد مخرب است. لحظه‌ای که این مهر و موم شکسته می‌شود، فشار سیستم فوراً از ۱۵ پی‌اس‌آی به صفر سقوط می‌کند. در کسری از ثانیه، نقطه جوش ۴۵ درجه افت می‌کند.[3]

هر مایع خنک‌کننده‌ای در داخل موتور که در آن لحظه دمایی بین ۲۲۳ تا ۲۶۸ درجه داشته باشد، فوراً به بخار تبدیل می‌شود. این انبساط شدید، فواره‌ای از مایع جوشان را از گلویی رادیاتور به بیرون پرتاب می‌کند که می‌تواند باعث سوختگی شدید راننده شود و همزمان بلوک موتور را خشک و در معرض آسیب حرارتی فاجعه‌بار قرار دهد.

درک این مکانیزم، دیدگاه ما را نسبت به تعمیر و نگهداری خودرو تغییر می‌دهد. یک درِ رادیاتور ۱۰ دلاری با فنر ضعیف‌شده، فشار را خیلی زود تخلیه می‌کند، نقطه جوش را پایین می‌آورد و باعث مشکلات پنهان داغ کردن موتور می‌شود که شبیه به سوختن واشر سرسیلندر یا خرابی واترپمپ به نظر می‌رسد. برای مالکی که با بالا رفتن آمپر دما مواجه است، ایمن‌ترین و منطقی‌ترین تصمیم مکانیکی این است که درِ رادیاتور را محکم سر جای خود بگذارد، موتور را خاموش کند و اجازه دهد قوانین ترمودینامیک به آرامی فشار را پایین بیاورند.[2]
