راز سرعت و نرمی قطارهای تندرو: نقش مخروطی بودن چرخ‌ها و ریل‌های جوش‌خورده در سفرهای ۲۰۰ مایل بر ساعت

با سرعت ۲۰۰ مایل بر ساعت (۳۲۰ کیلومتر بر ساعت) در قطارهای شینکانسن ژاپن یا تی‌جی‌وی فرانسه، مسافر می‌تواند سکه‌ای را روی میز کوچک خود متعادل نگه دارد در حالی که منظره بیرون از پنجره محو می‌شود. این نرمی افسانه‌ای صرفاً نتیجه یک سطح صاف نیست، بلکه حاصل یک تعامل فیزیکی مداوم و شدید است که درست چند سانتی‌متر زیر پای مسافران در جریان است.

حمل و نقل پرسرعت مدرن متکی بر یک توهم مهندسی درخشان است: وسیله‌ای با وزن صدها تن که بدون فرمان، خود را از پیچ‌های گسترده عبور می‌دهد و روی ریل‌های فولادی سوار است که مانند کش‌های محکم، دائماً کشیده شده‌اند. درک نحوه کارکرد این سیستم نشان می‌دهد که چرا راه‌آهن پرسرعت به زیرساخت‌های کاملاً سفارشی نیاز دارد.

اساس این سیستم مکانیکی، مجموعه چرخ (Wheelset) است. برخلاف خودرو که چرخ‌های چپ و راست برای عبور از پیچ‌ها به طور مستقل روی بلبرینگ‌های خود می‌چرخند، چرخ‌های قطار به طور محکم به یک محور فولادی ثابت متصل شده‌اند. کل این مجموعه به عنوان یک واحد واحد و نشکن می‌چرخد.

این طراحی صلب فوق‌العاده قوی است، نگهداری آسانی دارد و قادر به تحمل بارهای سنگین است، اما یک مشکل هندسی فوری ایجاد می‌کند: وقتی یک وسیله نقلیه وارد پیچ می‌شود، چرخ بیرونی باید مسافت فیزیکی طولانی‌تری نسبت به چرخ داخلی طی کند. در خودرو، دیفرانسیل این مشکل را حل می‌کند؛ اما در قطار، محور صلب مانع از آن می‌شود.[1]

اگر چرخ‌های قطار کاملاً استوانه‌ای بودند، این محور صلب باعث می‌شد که در هر پیچ، یکی از چرخ‌ها به شدت روی ریل فولادی کشیده و سُر بخورد و هم لبه چرخ (فلنج) و هم زیرساخت ریل را تخریب کند. در عوض، مهندسان راه‌آهن به یک اصل هندسی به نام «مخروطی بودن چرخ» (Wheel Conicity) متکی هستند.

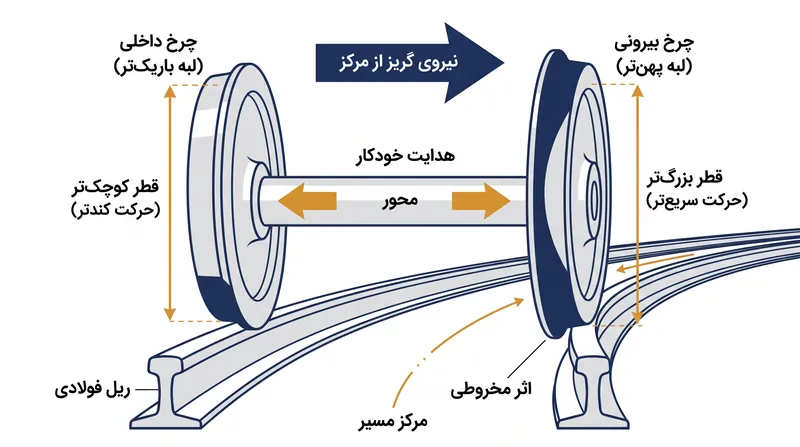

سطح تماس چرخ استاندارد قطار صاف نیست؛ بلکه به شکل یک مخروط جزئی، معمولاً با نسبت ۱ به ۲۰، تراشیده شده است که به سمت لبه داخلی پهن‌تر و ضخیم‌تر می‌شود. این شیب ظریف، مکانیزم هدایت نامرئی کل شبکه ریلی جهان است.[1]

هنگامی که قطار به یک پیچ نزدیک می‌شود، نیروی گریز از مرکز ناشی از چرخش، کل مجموعه چرخ را کمی به سمت بیرون و در برابر ریل‌ها فشار می‌دهد. این جابجایی جانبی باعث می‌شود که چرخ بیرونی روی پایه پهن‌تر و ضخیم‌تر خود حرکت کند، در حالی که چرخ داخلی به سمت لبه باریک‌تر و نازک‌تر خود متمایل می‌شود.

از آنجایی که چرخ بیرونی اکنون در نقطه تماس، محیط مؤثر بزرگ‌تری دارد، با هر چرخش محور، مسافت بیشتری را طی می‌کند. قطار به طور طبیعی خود را در اطراف پیچ هدایت می‌کند و بدون هیچ قطعه متحرک هدایتی یا دخالت راننده، کاملاً با شعاع منحنی منطبق می‌شود.

این هندسه ظریف و خودکار هدایت، دلیلی است که قطارها می‌توانند با حداقل اصطکاک از گذرگاه‌های کوهستانی پرپیچ و خم و منحنی‌های منطقه‌ای گسترده عبور کنند. با این حال، دقیقاً همان مکانیزمی که به قطار اجازه چرخش می‌دهد، در مسیرهای مستقیم و پرسرعت به بزرگترین نقطه ضعف آن تبدیل می‌شود.

در یک ریل کاملاً مستقیم، چرخ‌های مخروطی تمایل به اصلاح بیش از حد مسیر دارند. اگر مجموعه چرخ کمی به سمت چپ منحرف شود، قطر پهن‌تر چرخ چپ آن را به سمت راست هل می‌دهد، که سپس با قطر پهن‌تر چرخ راست برخورد کرده و آن را دوباره به سمت چپ می‌راند.

این حرکت موجی جانبی در فیزیک راه‌آهن به عنوان «نوسان شکار» (Hunting Oscillation) شناخته می‌شود. در سرعت‌های پایین، این پدیده به صورت یک تکان ملایم و به سختی قابل توجه در کابین مسافران ظاهر می‌شود. اما با افزایش سرعت قطار از ۱۰۰ مایل بر ساعت (۱۶۰ کیلومتر بر ساعت)، تعامل بین نیروهای اینرسی فولاد سنگین و نیروهای چسبندگی ریل باعث تقویت این نوسان می‌شود.

بدون دخالت مکانیکی، یک قطار پرسرعت که دچار نوسان شکار شده باشد، لبه‌های خود را به شدت به ریل‌ها می‌کوبد، تراز ریل را از بین می‌برد و به طور بالقوه باعث یک خروج فاجعه‌بار از ریل در سرعت بالا می‌شود.[2]

برای غلبه بر نوسان شکار، قطارهای پرسرعت از ارابه‌های زیرین بزرگ و پیچیده‌ای به نام «بوژی» (Bogie) استفاده می‌کنند. یک بوژی مدرن پرسرعت، کابین مسافران را با استفاده از چندین لایه تعلیق فعال و غیرفعال از مجموعه چرخ‌ها جدا می‌کند.

میراگرهای انحراف (Yaw Dampers) هیدرولیکی سنگین بین قاب بوژی و واگن قطار نصب می‌شوند و مانند کمک‌فنرهای عظیمی عمل می‌کنند که به طور خاص در برابر حرکت پیچشی مجموعه‌های چرخ مقاومت می‌کنند. این میراگرها چرخ‌ها را در مسیرهای مستقیم در یک مسیر پایدار رو به جلو قفل می‌کنند و انرژی جنبشی نوسان را جذب می‌کنند، در حالی که همچنان به بوژی اجازه می‌دهند هنگام برخورد با یک پیچ عمدی، بچرخد.

اما تثبیت چرخ‌ها تنها نیمی از ماجراست؛ خود ریل نیز باید طوری مهندسی شود که بتواند انرژی جنبشی عظیم یک وسیله نقلیه ۲۰۰ مایل بر ساعتی را تحمل کند. برای بیش از یک قرن، صدای مشخصه قطار مسافربری، صدای موزون «کلیک-کلک» چرخ‌ها هنگام عبور از روی شکاف‌های انبساطی بین قطعات کوتاه ۶۰ فوتی (حدود ۱۸ متری) ریل بود.

این شکاف‌ها یک شر ضروری بودند که برای جلوگیری از کمانش ریل‌های فولادی در زیر آفتاب تابستان هنگام انبساط فلز طراحی شده بودند، اما محدودیت فیزیکی سختی را بر سرعت ایمن قطار تحمیل می‌کردند.

در سرعت‌های بالا، این شکاف‌های انبساطی کاملاً غیرقابل تحمل هستند. ضربه مداوم چرخ‌های فولادی به مفاصل ریل با سرعت ۲۰۰ مایل بر ساعت، چرخ‌ها را خرد می‌کند، بستر ریل را تخریب می‌کند و مسافران را در معرض یک سواری لرزاننده قرار می‌دهد که کار یا استراحت را غیرممکن می‌سازد.

راه‌حل، «ریل جوش‌خورده پیوسته» (CWR) است. ریل‌های پرسرعت مدرن به صورت نوارهای فولادی بدون درز جوش داده می‌شوند که می‌توانند ده‌ها مایل بدون حتی یک شکستگی امتداد یابند و سطحی صاف و شیشه‌ای و بدون وقفه برای سر خوردن چرخ‌های مخروطی با حداکثر سرعت فراهم کنند.[3][4]

حذف شکاف‌های انبساطی، یک مشکل ترمودینامیکی بزرگ برای مهندسان ریل ایجاد می‌کند. یک نوار فولادی به طول یک مایل (حدود ۱.۶ کیلومتر) که در معرض یک روز تابستانی ۱۰۰ درجه فارنهایت (۳۸ درجه سانتی‌گراد) قرار می‌گیرد، به طور طبیعی می‌خواهد چندین فوت منبسط شود.

از آنجایی که این ریل از ابتدا تا انتها جوش داده شده است، نمی‌تواند طولانی‌تر شود؛ در عوض، انرژی حرارتی به تنش فشاری داخلی عظیمی تبدیل می‌شود. اگر این فشار کنترل نشود، باعث می‌شود ریل به شدت به پهلو کمانش کند و خود را از زمین جدا سازد، پدیده‌ای بسیار خطرناک که در میان مهندسان راه‌آهن به عنوان «پیچش خورشیدی» (Sun Kink) شناخته می‌شود.

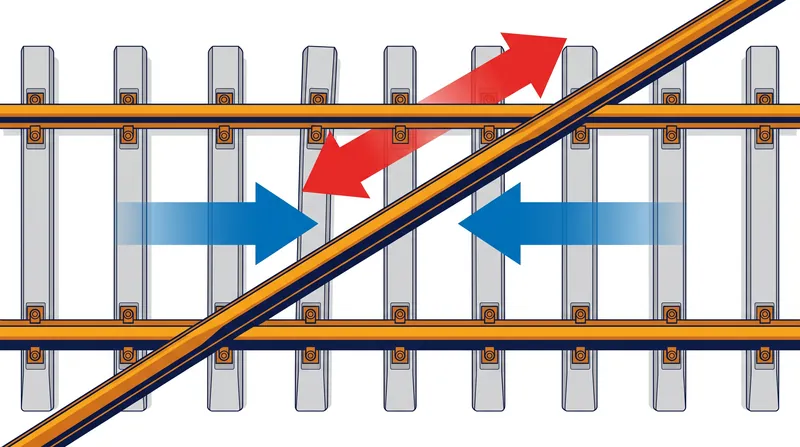

مهندسان راه‌آهن این مشکل انبساط حرارتی را با دستکاری فولاد قبل از تثبیت آن روی زمین حل می‌کنند. در طول نصب، ریل جوش‌خورده پیوسته به طور مصنوعی با استفاده از کشنده‌های هیدرولیکی عظیم کشیده می‌شود، یا با تجهیزات تخصصی گرم می‌شود تا به یک «دمای خنثی ریل» خاص برسد. این دما با دقت بر اساس داده‌های آب و هوایی تاریخی منطقه محاسبه می‌شود و نشان‌دهنده نقطه میانی دقیق بین سردترین شب زمستان و گرم‌ترین روز تابستان منطقه است و تضمین می‌کند که ریل برای محیط محلی کاملاً متعادل باشد.[3][4]

هنگامی که ریل تا این حالت خنثی کشیده شد، با استفاده از بست‌های پرفشار به طور دائمی به تراورس‌های بتنی سنگین قفل می‌شود. ریل کل عمر عملیاتی خود را تحت تنش شدید سپری می‌کند. در زمستان، مانند یک کش لاستیکی محکم عمل می‌کند و با صدها تن نیروی کششی به سمت داخل می‌کشد.

در تابستان، با نیروی فشاری مساوی به سمت بیرون فشار می‌آورد. تراورس‌های بتنی سنگین و بستر عمیق بالاست (سنگ‌ریزه) فولاد را به طور محکم در جای خود نگه می‌دارند و فلز را مجبور می‌کنند که تنش را به جای خم شدن، به صورت داخلی جذب کند.

با صاف شدن ریل و تثبیت چرخ‌ها، راه‌آهن پرسرعت با آخرین مانع فیزیکی روبرو می‌شود: اتمسفر. در سرعت‌های پایین، تعامل فولاد روی فولاد یک شگفتی از کارایی است. ضریب مقاومت غلتشی چرخ قطار تقریباً ۱۵۰ برابر کمتر از تایر لاستیکی روی بتن است. یک لوکوموتیو واحد می‌تواند هزاران تن بار را با کسری از انرژی مورد نیاز ناوگانی از کامیون‌ها بکشد و این امر راه‌آهن را به کارآمدترین حمل و نقل زمینی تبدیل کرده است.

با این حال، هنگامی که سرعت‌سنج از ۱۵۰ مایل بر ساعت (۲۴۰ کیلومتر بر ساعت) فراتر می‌رود، کشش آیرودینامیکی به صورت تصاعدی افزایش می‌یابد و کارایی مکانیکی چرخ‌های فولادی کاملاً تحت‌الشعاع مقاومت هوا قرار می‌گیرد. آشفته‌ترین بخش آیرودینامیکی یک قطار، دماغه آن نیست، بلکه ارابه زیرین آن است. بوژی‌های در معرض دید، با مجموعه‌های پیچیده محورها، فنرها، میراگرها و کالیپرهای ترمز، مانند ترمزهای هوایی عظیمی عمل می‌کنند، هوا را به گرداب‌های متلاطم در زیر کف واگن تبدیل می‌کنند و با حرکت رو به جلوی لوکوموتیو مبارزه می‌کنند.

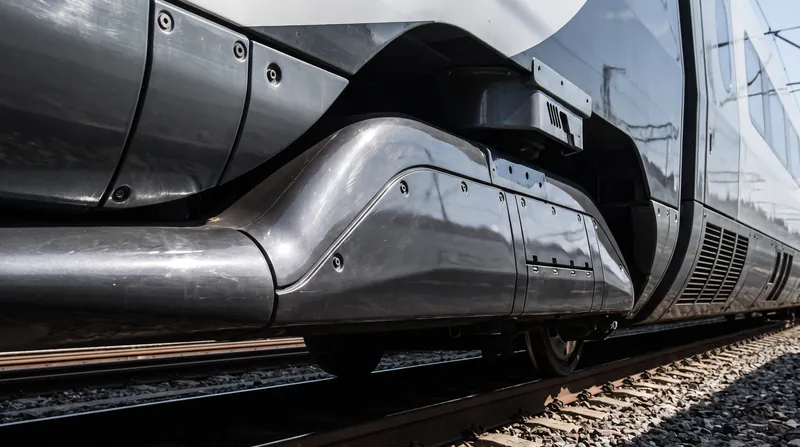

بوژی‌های در معرض دید می‌توانند تا ۴۰ درصد از کل کشش آیرودینامیکی یک قطار پرسرعت را تشکیل دهند. برای حفظ کارایی انرژی که سفر ریلی را از نظر اقتصادی مقرون به صرفه می‌سازد، قطارهای مدرن این سیستم‌های مکانیکی را در پوشش‌های آیرودینامیکی صاف و هم‌سطح محصور می‌کنند.

با پوشاندن حفره‌های بوژی و صاف کردن جریان هوا در زیر بدنه، مهندسان می‌توانند کشش آیرودینامیکی کل قطار را بیش از ۱۰ درصد کاهش دهند، مگاوات‌ها برق را در هر سفر بین شهری صرفه‌جویی کنند و آلودگی صوتی را که جوامع کنار ریل تجربه می‌کنند، به شدت کاهش دهند.

سفر پرسرعت مدرن در نهایت، پیروزی مهندسی نامرئی است. مسافرانی که در کابین مشغول مطالعه، کار یا خواب هستند، کاملاً از یک محیط فیزیکی خشن جدا شده‌اند. آنها سوار بر چرخ‌هایی هستند که دائماً خود را از طریق هندسه‌ای پیچیده هدایت می‌کنند، توسط میراگرهای سنگینی که با نوسانات شدید مبارزه می‌کنند، معلق هستند، روی نوارهای فولادی که در حالت دائمی تنش حرارتی قفل شده‌اند، می‌غلتند و در یک کپسول مهر و موم شده آیرودینامیکی که برای فریب باد در هر فرصتی طراحی شده، هوا را می‌شکافند.

در حالی که کشورها به گسترش شبکه‌های ریلی پرسرعت خود برای کربن‌زدایی سفرهای منطقه‌ای ادامه می‌دهند، این اصول مکانیکی اصلی، پایه و اساس مطلق این فناوری باقی می‌مانند. چه قطارها توسط سیم‌های بالاسری، ریل‌های سوم یا سیستم‌های باتری نسل بعدی تأمین انرژی شوند، فیزیک بنیادی تعامل چرخ و ریل، محدودیت‌های سیستم را دیکته می‌کند.

سفر ۲۰۰ مایل بر ساعتی تنها به این دلیل امکان‌پذیر است که مهندسان یاد گرفته‌اند به جای مبارزه با نیروهای طبیعی مخروطی بودن، انبساط حرارتی و دینامیک سیالات، از آنها استفاده کنند تا یک محیط حمل و نقل کاملاً متعادل ایجاد نمایند.
