چگونه شبکه برق آمریکای شمالی با قطع اضطراری بار در کسری از ثانیه مانع از فروپاشی سراسری می‌شود

هنگامی که یک نیروگاه بزرگ ناگهان از مدار خارج می‌شود، برق هزاران خانه در یک چشم برهم زدن قطع می‌شود؛ نه به این دلیل که آن نیروگاه مستقیماً تأمین‌کننده برق آن‌ها بوده، بلکه به این علت که شبکه اتصال آن‌ها را عمداً و آگاهانه قطع کرده است. این فداکاری خودکار، واپسین سازوکار بقای شبکه برق آمریکای شمالی به شمار می‌رود.[7]

دستورالعمل حاکم بر این اقدام قاطع توسط «شرکت قابلیت اطمینان برق آمریکای شمالی» (NERC) الزامی شده است. بر اساس استانداردی موسوم به PRC-006، شرکت‌های توزیع و بهره‌بردار موظف‌اند برنامه‌های «قطع بار ناشی از افت فرکانس» (UFLS) را برای حفاظت از کل شبکه سراسری پیاده‌سازی کنند.[1]

این برنامه‌ها مانند یک گیوتین محاسباتی عمل می‌کنند؛ بدین معنا که برای شناسایی افت فاجعه‌بار فرکانس شبکه طراحی شده‌اند تا پیش از فرورفتن کامل کل سیستم در خاموشی سراسری، تا ۲۵ درصد از مصرف برق منطقه‌ای را فوراً قطع نمایند.[1][2]

جیم ویتاکر، تحلیل‌گر شرکت TRC Companies، در این باره می‌نویسد: «برنامه‌های UFLS آخرین خط دفاعی برای پایداری سیستم قدرت هستند. این برنامه‌ها به گونه‌ای طراحی شده‌اند که اگر فرکانس شبکه به زیر آستانه‌های مشخصی سقوط کند، مقادیر معینی از بار مشترکان را به طور خودکار از شبکه جدا کنند.»[2]

ضربان ۶۰ هرتزی شبکه

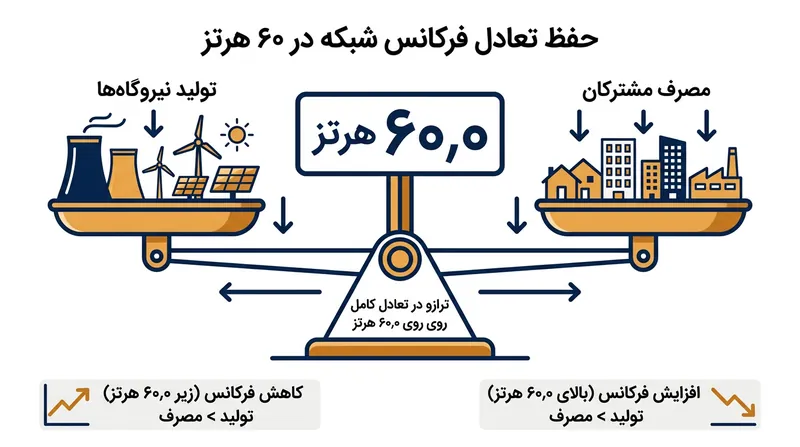

برای درک علت لزوم قطع بار، باید ضربان حیاتی شبکه برق آمریکای شمالی را شناخت. کل این سامانه روی فرکانس نامی دقیقاً ۶۰٫۰ هرتز کار می‌کند که نمایانگر تعادل لحظه‌ای میان تولید و مصرف الکتریکی است.[4][7]

تمام ژنراتورهای سنکرون در سرتاسر قاره با همین فرکانس دقیق و هماهنگ با یکدیگر می‌چرخند. وقتی مصرف مشترکان کاملاً با توان تولیدی نیروگاه‌ها همخوانی داشته باشد، فرکانس ثابت می‌ماند و شبکه در وضعیت تعادل پایدار کار می‌کند.[4]

اگر میلیون‌ها نفر به طور همزمان کولرهای گازی خود را روشن کنند، تقاضا از عرضه پیشی می‌گیرد و مقاومت فیزیکی وارده بر ژنراتورها افزایش می‌یابد. این مقاومت باعث کند شدن چرخش فیزیکی توربین‌های عظیم می‌شود که خود را به صورت افت فرکانس الکتریکی نشان می‌دهد.[4][7]

در نقطه مقابل، اگر یک کارخانه بزرگ از کار بیفتد، تولید مازاد موجب شتاب گرفتن توربین‌ها و افزایش فرکانس خواهد شد. بهره‌برداران شبکه به طور مداوم خروجی نیروگاه‌ها را تنظیم می‌کنند تا این تعادل ظریف ۶۰ هرتزی حفظ شود و انحرافات جزئی را ظرف چند دقیقه برطرف می‌سازند.[4]

کالبدشکافی افت فرکانس

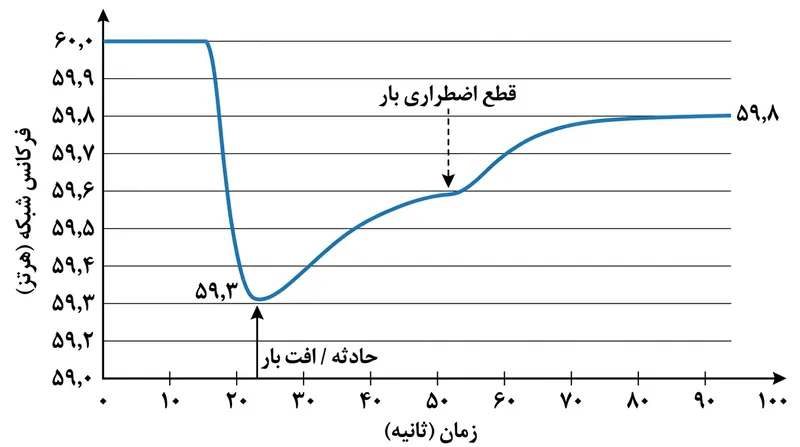

بحران واقعی زمانی رخ می‌دهد که یک ژنراتور بسیار بزرگ، یا یک خط انتقال اصلی انتقال‌دهنده توان، ناگهان تریپ خورده و قطع شود. در چنین لحظه‌ای، شبکه با کسری ناگهانی توان روبه‌رو شده و فرکانس بسیار سریع‌تر از توان واکنش انسانی افت می‌کند.[1][7]

قوانین فیزیک حاکم بر این افت فرکانس به هیچ وجه منعطف نیستند. اگر فرکانس به زیر ۵۹٫۵ هرتز برسد، شبکه وارد منطقه خطر بحرانی می‌شود؛ چرا که توربین‌های فولادی غول‌پیکر درون نیروگاه‌ها منحصراً برای کارکرد روی فرکانس ۶۰ هرتز مهندسی شده‌اند.[1][3]

کار در فرکانس‌های پایین‌تر موجب تشدید مکانیکی (رزونانس) شدید می‌شود. چنانچه توربینی با فرکانس ۵۸٫۰ هرتز به مدت بیش از ۳۰ ثانیه بچرخد، لرزش‌های حاصله می‌تواند این ماشین چند ده تنی را از درون متلاشی کرده و صدها میلیون دلار خسارت زیرساختی به بار آورد.[2][7]

نیروگاه‌ها برای جلوگیری از بروز آسیب‌های مکانیکی فاجعه‌بار، به رله‌های حفاظتی اختصاصی مجهز شده‌اند. اگر فرکانس شبکه بیش از حد پایین بیاید یا مدت افت آن طولانی شود، این رله‌ها به طور خودکار ژنراتور را از مدار خارج می‌کنند تا تجهیزات نسوزد.[1][7]

این سازوکار صیانت از خود، تناقضی مرگبار می‌آفریند: اگر یک نیروگاه برای نجات تجهیزات خود از مدار خارج شود، کسری برق شبکه وخیم‌تر شده و فرکانس با شتاب بیشتری سقوط می‌کند؛ اتفاقی که باعث تریپ زنجیره‌ای سایر نیروگاه‌ها و فروپاشی کل سیستم خواهد شد.[2]

الزام استاندارد PRC-006

سازمان نِرک استاندارد PRC-006 را مشخصاً برای پیشگیری از همین سناریو تدوین کرده است. این استاندارد تضمین می‌کند که بار مصرف‌کنندگان پیش از جدا شدن ژنراتورها از مدار فدا شود و یک حاشیه ایمنی فراگیر در تمام اتصالات آمریکای شمالی شکل بگیرد.[2][7]

استاندارد مذکور هماهنگ‌کنندگان برنامه‌ریزی را ملزم می‌کند برنامه‌های UFLS را به گونه‌ای طراحی کنند که حتی با از دست رفتن ناگهانی تا ۲۵ درصد از ظرفیت تولید یک منطقه، بتوان افت فرکانس را متوقف کرد. اجرای این مأموریت بر عهده رله‌های حالت جامد افت فرکانس در پست‌های توزیع برق است.[1][7]

این دستگاه‌ها پیوسته موج سینوسی جریان متناوب را پایش کرده و هر چند میلی‌ثانیه یک بار فرکانس را محاسبه می‌کنند. وقتی افتی ناگهانی رخ دهد، این رله‌ها منتظر تصمیم انسان یا صدور دستور از اتاق فرمان مرکزی نمی‌مانند.[1]

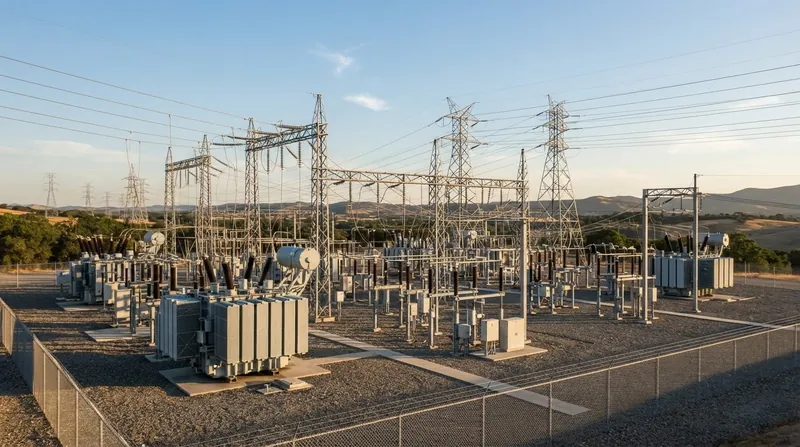

رله‌های نوین ریزپردازنده‌ای می‌توانند افت فرکانس را تشخیص داده و کلیدهای قدرت (بریکرها) را تنها ظرف ۱۶ تا ۵۰ میلی‌ثانیه قطع کنند؛ زمانی که معادل حدود یک تا سه سیکل الکتریکی در یک موج ۶۰ هرتزی است.[4][6]

تا زمانی که اپراتور اتاق فرمان متوجه هشدار افت فرکانس روی صفحه نمایشگر خود شود، رله‌ها پیش‌تر بار را قطع کرده، تعادل شبکه را برقرار ساخته و از فروپاشی سراسری جلوگیری نموده‌اند.[4]

قطع بار مرحله‌بندی‌شده

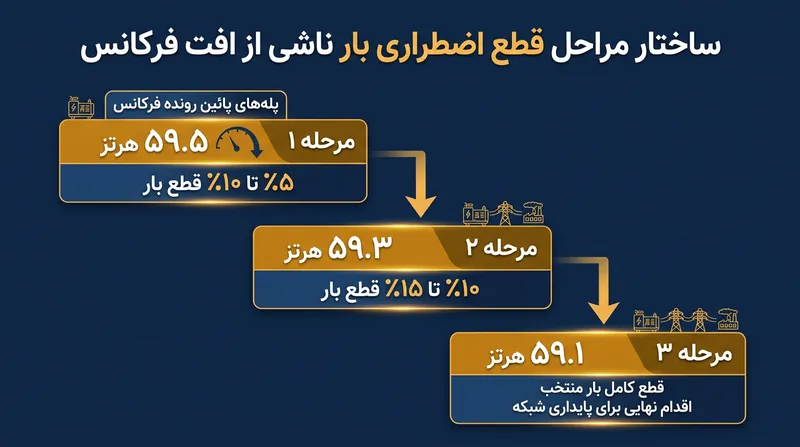

سازمان نِرک به شرکت‌ها اجازه نمی‌دهد که تمام مشترکان را به یکباره در خاموشی فرو ببرند؛ در عوض، استاندارد PRC-006 رویکردی مرحله‌ای را الزامی کرده که طی آن بخش‌های مشخصی از بار متناسب با شدت کسری تولید قطع می‌شوند.[4][7]

طبق دستورالعمل قابلیت اطمینان شرکت TRC Companies در سال ۲۰۲۲: «به طور معمول، نخستین مرحله عملکرد UFLS در محدوده فرکانسی ۵۹٫۵ تا ۵۹٫۳ هرتز رخ می‌دهد.» این مرحله آغازین معمولاً ۵ تا ۱۰ درصد از کل بار منطقه را قطع می‌کند.[1][2]

چنانچه خاموش کردن این دسته از مشترکان جلوی کاهش فرکانس را بگیرد، شبکه به تعادل می‌رسد. اما اگر افت فرکانس ادامه یابد، مراحل بعدی در آستانه‌های پایین‌تر نظیر ۵۹٫۱ یا ۵۸٫۹ هرتز فعال می‌شوند و بلوک‌های بیشتری از مصرف را از مدار خارج می‌کنند.[2][4]

هر مرحله بعدی ۱۰ تا ۲۵ درصد دیگر از بار شبکه را حذف می‌کند. هدف این است که دقیقاً به همان میزان لازم از تقاضا کاسته شود تا تعادل بازگردد؛ درست شبیه هواپیمایی در حال سقوط که بارهای خود را بیرون می‌اندازد تا ارتفاعش را حفظ کند.[1][2]

مناطق مختلف این مراحل را بر اساس ساختار و توپولوژی ویژه شبکه خود بومی‌سازی می‌کنند. برای نمونه، شورای هماهنگی برق غرب (WECC) برنامه‌ای هماهنگ دارد که بر مبنای آن باید حداقل ۳۱٫۱ درصد از کل بار مصرفی برای قطع اضطراری افت فرکانس آماده‌سازی و مسلح شده باشد.[4][7]

اجرای عملیاتی در دنیای واقعی

ضرورت این سامانه‌های خودکار صرفاً یک فرضیه روی کاغذ نیست. در سال ۲۰۱۹، بریتانیا پس از خارج شدن همزمان یک نیروگاه گازی و یک مزرعه بادی دریایی از مدار که به از دست رفتن آنی ۱٬۴۸۱ مگاوات توان انجامید، با افت فرکانس شدیدی روبه‌رو شد.[5]

فرکانس شبکه بریتانیا به ۴۸٫۸ هرتز سقوط کرد (در حالی که فرکانس نامی آن سیستم ۵۰ هرتز است) و سامانه مشابه UFLS بلافاصله فعال شد. رله‌ها در گام نخست به طور خودکار ۵ درصد از بار مصرفی کشور معادل ۹۳۱ مگاوات را قطع کردند.[3]

ریچ هایدزیک در یک جلسه آموزشی «استخر برق غرب» توضیح داد: «فرکانس دقیقاً به اندازه زمانی به ۴۸٫۸ هرتز رسید که برای عمل رله‌های قطع بار کافی بود. به محض این که این کار انجام شد، فرکانس بالاتر از سطحی برگشت که نیاز به قطع بار بیشتر باشد.»[3]

در آمریکای شمالی، برنامه اقدام اصلاحی شورای WECC در سال ۲۰۲۵ نشان داد که نظارت بر این آستانه‌ها با چه دقتی اعمال می‌شود. در ارزیابی منطقه جزیره شمالی طی پیک بار تابستان، مشخص شد که تنها ۲۵٫۶ درصد از بار برای قطع آماده بوده که از حد نصاب ۳۱٫۱ درصدی کمتر بود.[3]

شورای WECC بی‌درنگ هماهنگ‌کنندگان برنامه‌ریزی آن منطقه را ملزم کرد تا بار مسلح‌شده را بازبینی و رله‌های خود را دوباره کالیبره کنند. استاندارد PRC-006 هیچ تسامحی را نمی‌پذیرد؛ زیرا کوتاهی در آماده‌سازی بار کافی، کل پایداری شبکه سراسری غرب را به خطر می‌اندازد.[5]

پیچیدگی‌های ناشی از انرژی‌های تجدیدپذیر

اگرچه استاندارد PRC-006 سال‌هاست با موفقیت از شبکه محافظت کرده، گسترش شتابان انرژی‌های تجدیدپذیر محاسبات ریاضی قطع بار را پیچیده کرده است. نیروگاه‌های سنتی زغال‌سنگی، گازی و هسته‌ای روتورهای چرخان عظیمی دارند که اینرسی فیزیکی سیستم را تأمین می‌کنند.[5]

این انرژی جنبشی در برابر نوسانات ناگهانی فرکانس مقاومت فیزیکی نشان می‌دهد و سرعت افت فرکانس را در حوادث کند می‌کند. در مقابل، پنل‌های خورشیدی و توربین‌های بادی از طریق اینورترها به شبکه متصل‌اند و ذاتاً فاقد این اینرسی فیزیکی سنگین هستند.[2][7]

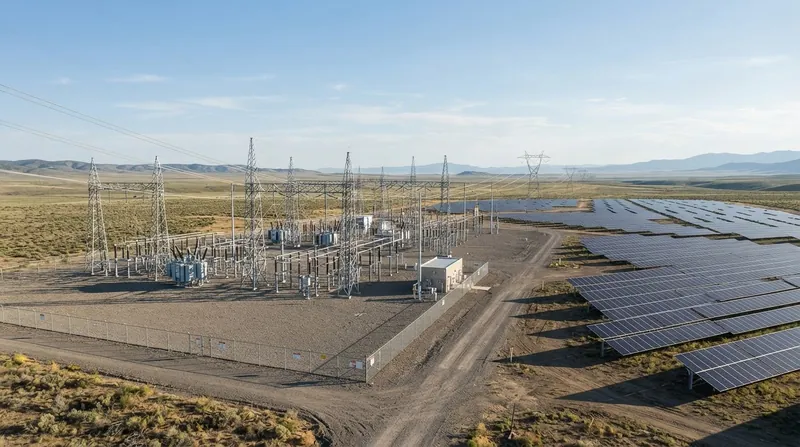

با جایگزینی نیروگاه‌های سنتی توسط منابع تجدیدپذیر، اینرسی کل شبکه کاهش یافته و این یعنی به هنگام بروز خطا، فرکانس با سرعتی به‌مراتب بیشتر سقوط می‌کند. افزون بر این، پنل‌های خورشیدی پشت‌بامی اغلب روی همان خطوط توزیعی قرار دارند که رله‌های UFLS برای قطع کردنشان برنامه‌ریزی شده‌اند.[2][7]

اگر رله‌ای یک فیدر توزیع را برای کاستن از بار قطع کند، ناخواسته تولید برق خورشیدی واقع بر آن خط را نیز از مدار خارج می‌سازد. این از دست رفتن تصادفی تولید، بخشی از اثر کاهش بار را خنثی کرده و شبکه را وادار به خاموشی‌های عمیق‌تر می‌کند.[2][7]

در سال ۲۰۲۱، کارگروه تأثیر منابع انرژی توزیع‌شده نِرک صراحتاً هشدار داد که این مسئله می‌تواند توانایی شبکه را در متوقف کردن افت فرکانس مختل سازد؛ هشداری که بازنگری‌های مداوم در استاندارد PRC-006 را به همراه داشته است.[2][3]

آخرین تور نجات شبکه

برای تطبیق با شرایط نو، شرکت‌های برق در حال نصب رله‌های دقیق‌تر و هوشمندی هستند که تفاوت میان خطوط مصرف خالص و تولید خالص را تشخیص می‌دهند. این دستگاه‌ها تضمین می‌کنند که شبکه فقط مصرف واقعی را قطع کند و ناخواسته منابع حیاتی تولید محلی را قطع ننماید.[1][2]

با وجود تمام این چالش‌های مهندسی نوین، این سازوکار همچنان اساسی‌ترین تور نجات در مهندسی شبکه است؛ معادله‌ای خشن اما از نظر ریاضی اجتناب‌ناپذیر: قطع برق عده‌ای محدود برای نجات جریان انرژی اکثریت.[1][6]

بدون این فداکاری‌های خودکار در کسری از ثانیه که توسط PRC-006 الزامی شده، قطع ناگهانی تنها یک نیروگاه می‌توانست نیمی از قاره را در خاموشی چند روزه فرو ببرد. رله‌ها کاری می‌کنند که خسارت در سطحی محدود و کوتاه‌مدت مهار شود.[6][7]

بنابراین دفعه بعد که در یک روز آرام و آفتابی برقتان ناگهان قطع شد، شاید پای خرابی تجهیزات محلی در میان نباشد؛ بلکه صدای موفقیت شبکه‌ای است که در کسری از ثانیه توانسته از خود در برابر یک فاجعه عظیم ملی دفاع کند.[7]
