چرا خودروهای دیفرانسیل‌جلو هنگام شتاب‌گیری شدید به یک سمت کشیده می‌شوند؟

در سال ۱۹۹۸، مهندسانی که یافته‌های خود را در انجمن مهندسان خودرو (SAE) منتشر کردند، معمای مکانیکی آزاردهنده‌ای را که دهه‌ها رانندگان خودروهای دیفرانسیل‌جلو را کلافه کرده بود، فرمول‌بندی کردند: کشیده شدن ناگهانی و شدید فرمان به یک سمت در هنگام شتاب‌گیری‌های سنگین. تحلیل‌های آن‌ها ثابت کرد که این انحراف هیچ ارتباطی به لیز خوردن لاستیک‌ها یا از دست رفتن چسبندگی ندارد.[3]

برخلاف تصور عمومی، مقصر اصلی این پدیده یک عدم تعادل هندسی است که در اعماق محفظه موتور، جایی که میله‌های فولادی نامتقارن به چرخ‌های جلو متصل می‌شوند، جا خوش کرده است. این ویژگی فنی به‌طور مستقیم بر تصمیم هر خریداری که قصد دارد یک هاچ‌بک یا سدان دیفرانسیل‌جلو اسپرت را برای رانندگی روزمره انتخاب کند، اثر می‌گذارد.[1][3]

اگر ساختار خودرو نتواند بر قوانین فیزیک سیستم انتقال قدرت خود غلبه کند، راننده مجبور است در هر بار ورود به بزرگراه یا شتاب‌گیری سریع، مدام با غربیلک فرمان کلنجار برود. ریشه این نقص به چیدمان عرضی پیشرانه بازمی‌گردد؛ الگویی استاندارد در طراحی خودروهای اقتصادی که در آن موتور به صورت افقی نصب می‌شود تا بیشترین فضای ممکن در کابین برای سرنشینان آزاد بماند.[1][4]

از آنجا که پیشرانه و گیربکس پهلوبه‌پهلوی یکدیگر میان دو چرخ جلو قرار گرفته‌اند، دیفرانسیل دقیقاً در خط تقارن میانی خودرو قرار نمی‌گیرد. همین نامتقارن بودن جانمایی، خودروسازان را ناچار می‌کند از دو میله انتقال قدرت فولادی با طول‌های کاملاً متفاوت، موسوم به پلوس (Half-shaft)، برای رساندن نیرو به چرخ‌های جلو استفاده کنند.[4]

پلوسی که به سمت شاگرد می‌رود، در موارد بسیاری طولی نزدیک به دو برابر پلوس سمت راننده دارد. با وجود آنکه هر دو میله نیروی چرخشی کاملاً برابری را از گیربکس تحویل می‌گیرند و به لاستیک‌ها می‌رسانند، تفاوت ابعاد فیزیکی آن‌ها یک عدم تعادل مکانیکی شدید ایجاد می‌کند.[2][4]

پلوس کوتاه‌تر باید فاصله عمودی میان دیفرانسیلِ پایین‌تر و توپی چرخِ بالاتر را در طول افقی بسیار کمتری طی کند. این چیدمان باعث می‌شود که زاویه مفصل پلوس کوتاه نسبت به پلوس بلند طرف مقابل بسیار تندتر و پرشیب‌تر شکل بگیرد.[2]

به عنوان نمونه، پلوس سمت راننده ممکن است زاویه تندی معادل ۷ درجه به خود بگیرد، در حالی که پلوس سمت شاگرد با زاویه‌ای ملایم در حدود ۳ درجه کار می‌کند. برای درک اینکه چگونه این پلوس‌های نابرابر فرمان خودرو را می‌چرخانند، خریدار پیش از هر چیز باید با مفهوم «محور کینگ‌پین» آشنا شود.[1][2]

هندسه محور کینگ‌پین

محور کینگ‌پین همان خط فرضی عمودی است که چرخ‌های جلو با چرخش غربیلک فرمان حول آن دوران می‌کنند. هر نیروی فیزیکی که از سطح مسیر به لاستیک‌ها وارد می‌شود، از فاصله تا این محور محوری مانند اهرم برای چرخاندن سیستم فرمان بهره می‌برد.[2][4]

هنگامی که نیروی چرخشی موتور از مفصل سرعت‌ثابت (پلوس) با زاویه عبور می‌کند، یک نیروی پیچشی فرعی و ناخواسته روی مجموعه چرخ اعمال می‌کند. از آنجا که پلوس کوتاه زاویه تندتری دارد، گشتاور فرعی بسیار بزرگ‌تری را نسبت به پلوس بلندتر به محور کینگ‌پین سمت خود وارد می‌آورد.[2]

این دو نیروی چرخشی نامتقارن از طریق جعبه‌فرمان رو در روی یکدیگر قرار می‌گیرند و طبیعی است که نیروی قوی‌تر برخاسته از پلوس کوتاه دست بالا را پیدا کند. برآیند این نبرد مکانیکی، تقلا و کشش ناگهانی فرمان در دستان راننده و خروج خودرو از مسیر مستقیم تعیین‌شده است.[2][4]

در تعریف استاندارد مهندسی خودرو آمده است: «انحراف گشتاوری به معنای اثرگذاری گشتاور موتور بر سیستم فرمان، به‌ویژه در خودروهای پرقدرت دیفرانسیل‌جلو است. این اثر خود را به شکل کشیدگی ناگهانی در غربیلک یا انحراف ملموس خودرو از مسیر مستقیم نشان می‌دهد.»[4]

شدت این پدیده نامطلوب با متغیری به نام «طول اسپیندل» (فاصله افقی مرکز تایر تا محور کینگ‌پین) چند برابر می‌شود. هر چه طول اسپیندل بیشتر باشد، مانند دسته آچار طویل‌تری عمل کرده و به گشتاور ناخواسته اجازه می‌دهد راحت‌تر بر نیروی دست راننده غلبه کند.[1][4]

سیستم‌های تعلیق مک‌فرسون استاندارد که زیر شاسی میلیون‌ها خودروی اقتصادی بازار به چشم می‌خورند، معمولاً طول اسپیندلی فراتر از ۵۰ میلی‌متر دارند. در یک خودروی شهری معمولی با توان ۱۵۰ اسب بخار و حدود ۲۴۰ نیوتن‌متر گشتاور، این نیروهای فرعی آن‌قدر ضعیف هستند که راننده متوجه آن‌ها نمی‌شود.[1]

عوامل تشدیدکننده انحراف فرمان

اما وقتی خودروساز همان تعلیق ساده را زیر یک هاچ‌بک ۳۰۰ اسب بخاری قرار می‌دهد، اهرم ۵۰ میلی‌متری مهارناپذیر می‌شود. از سوی دیگر، وضعیت آسفالت نیز این عدم تعادل هندسی را تشدید می‌کند؛ چرا که حرکت روی جاده‌های شیب‌دار سهم وزن بیشتری را روی چرخ سمت شاگرد می‌اندازد.[1][2]

این توزیع نابرابر بار، اهرم اثربخش روی نقطه تماس تایر با زمین را دستخوش تغییر کرده و یک کشش ثانویه ایجاد می‌کند که روی انحراف گشتاوری مکانیکی خودرو سوار می‌شود. به همین دلیل، خریداری که پشت فرمان یک هاچ‌بک اسپرت کارکرده می‌نشیند، ممکن است در تست شتاب روی بزرگراهی کاملاً صاف هیچ مشکلی احساس نکند.[2]

با این حال، فشردن همان میزان پدال گاز در یک جاده فرعی شیب‌دار می‌تواند اتومبیل را بی‌درنگ به لاین مجاور پرتاب کند. انتخاب نوع تایر نیز نقشی حیاتی در مهار این تنش‌ها دارد، زیرا دیواره‌های نرم لاستیک در زیر بار شتاب‌گیری شدید تغییر شکل می‌دهند.[1][4]

این دفرمگی، مرکز سطح تماس تایر با زمین را جا‌به‌جا کرده و به‌طور لحظه‌ای شعاع اسکراب را طولانی‌تر می‌سازد. خودروهای پرفورمنس به تایرهایی با دیواره صلب نیازمندند تا وقتی راننده حداکثر توان پیشرانه را طلب می‌کند، هندسه اتصالات بدون تغییر باقی بماند.[4]

همچنین تعویض رینگ و استفاده از مدل‌های عریض‌تر با آفست نامناسب می‌تواند مهندسی حساب‌شده محور جلو را نابود کند؛ چرا که چرخ را بیش از حد به سمت بیرون هل می‌دهد. بسیاری از مالکان ناخواسته با نصب رینگ‌های متفرقه که محور کینگ‌پین را مختل می‌کند، انحراف گشتاوری شدیدی به خودرو تحمیل می‌کنند.[1][4]

راهکارهای مهندسی برای اصلاح انحراف

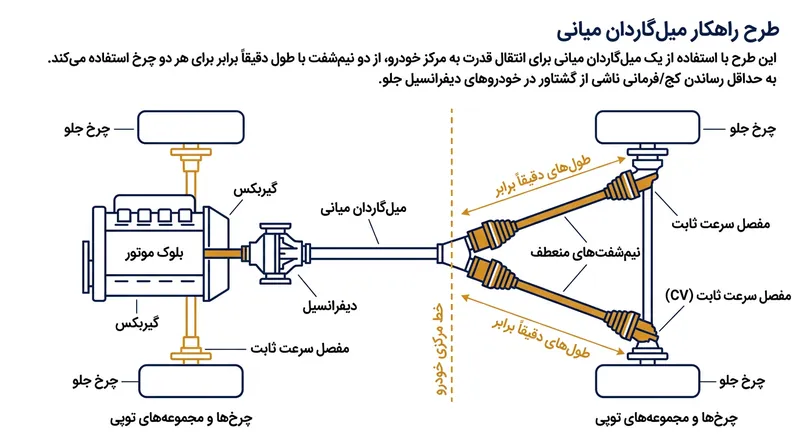

خودروسازان برای ریشه‌کن کردن این پدیده دو شیوه مهندسی متفاوت پیش رو دارند که هر خریدار آگاهی باید تفاوت آن‌ها را بداند. ساده‌ترین و کم‌هزینه‌ترین راهکار، افزودن یک «پلوس میانی» (Intermediate shaft) صلب است که پشت بلوک سیلندر پیچ می‌شود.[4]

با هدایت نقطه مفصل داخلی به خط تقارن مرکزی شاسی، امکان استفاده از دو پلوس متحرک کاملاً هم‌اندازه تا چرخ‌ها فراهم می‌گردد. با برابری اندازه پلوس‌ها، هر دو میله تحت زاویه خمشی کاملاً یکسان فعالیت خواهند کرد.[4]

در این وضعیت، گشتاورهای فرعی وارد بر محورهای کینگ‌پین هر دو چرخ هم‌اندازه شده و پیش از رسیدن به غربیلک فرمان اثر یکدیگر را خنثی می‌کنند. با این حال، در مدل‌های پرقدرت و پیست‌محور، مهندسان باید راهکاری اساسی‌تر در خود توپی چرخ پیاده کنند.[1][4]

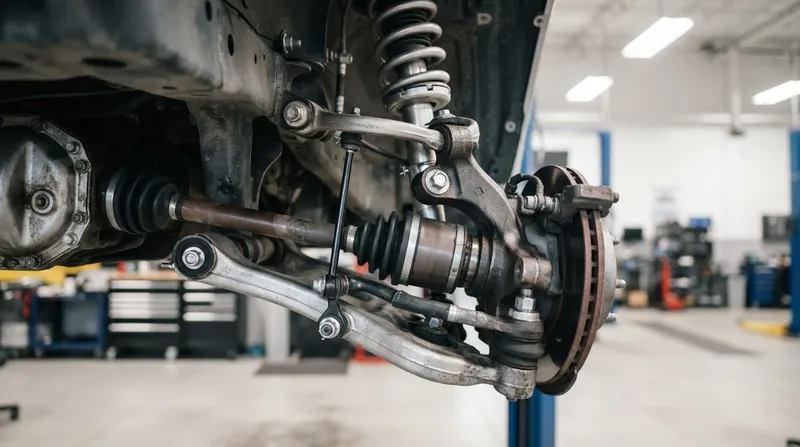

در این کلاس، خودروسازان به سراغ سیستم تعلیق دوجنبه‌ای یا «دو محوره» می‌روند که مفصل گردش فرمان را از کمک‌فنر اصلی مستقل می‌سازد. این آرایش مکانیکی پیشرفته، محور کینگ‌پین را به عمق فضای داخلی رینگ منتقل می‌کند و طول اسپیندل و شعاع اسکراب را تقریباً به صفر می‌رساند.[1]

در چنین شرایطی، حتی اگر پلوس‌ها نیروهای نامتقارنی تولید کنند، هیچ بازوی اهرمی برای چرخاندن فرمان در اختیار ندارند. بدین ترتیب راننده می‌تواند قدرت ۳۰۰ اسب بخار را تمام و کمال به چرخ‌های جلو تزریق کند بدون آنکه کوچک‌ترین تکانی در غربیلک فرمان احساس نماید.[1]

با گسترش خودروهای برقی در بازار، مقابله با انحراف گشتاوری چالش‌برانگیزتر نیز شده است. موتورهای الکتریکی گشتاور حداکثری خود را بدون هیچ تأخیری و از دور موتور صفر به محورها شلیک می‌کنند که شوک به مراتب شدیدتری نسبت به پیشرانه‌های بنزینی است.[1]

اگر هندسه اکسل حتی اندکی نامتوازن باشد، پیشرانه برقی بی‌رحمانه آن را برملا می‌سازد. کشیده شدن یک خودرو در حین شتاب‌گیری نشان می‌دهد که سازنده در کدام بخش از مهندسی تعلیق دست به صرفه‌جویی زده و مهار فیزیک میله‌های نابرابر را بر دوش راننده گذاشته است.[1]
