میان‌بر سخت‌افزاری: چگونه بافر TLB مانع از فلج شدن پردازنده توسط حافظه مجازی می‌شود

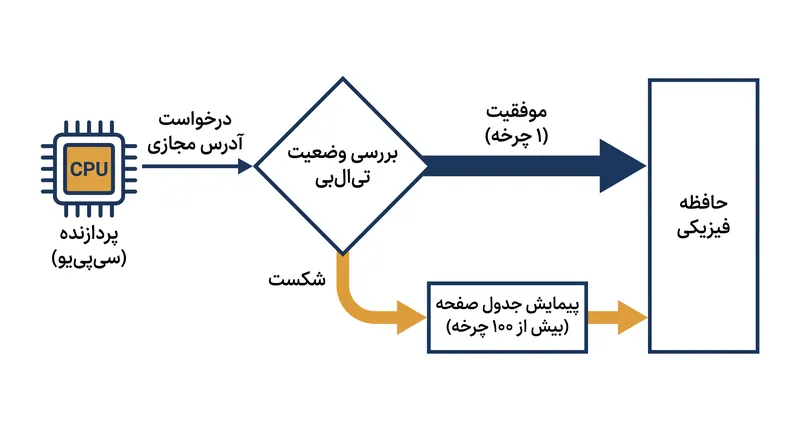

وقتی پردازنده (CPU) داده‌ای را از حافظه درخواست می‌کند، از یک آدرس مجازی و ایزوله استفاده می‌کند که پیش از بازیابی داده‌ها، باید به یک مکان فیزیکی واقعی روی سیلیکون نگاشت شود. بافر TLB (Translation Lookaside Buffer) در اینجا نقش یک حافظه پنهان سخت‌افزاری پرسرعت را برای این نگاشت‌ها بازی می‌کند و اگر آدرس اخیراً استفاده شده باشد، فوراً آدرس فیزیکی را تحویل می‌دهد. اما وقتی TLB شکست می‌خورد، سیستم به سراغ راهکار کندتر یعنی «پیمایش جدول صفحه» (page table walk) می‌رود تا دایرکتوری‌های حافظه را به‌صورت دستی برای یافتن این نگاشت زیر و رو کند.

هر سیستم‌عامل مدرنی، از یک گوشی هوشمند که قرار است در سال ۲۰۲۶ عرضه شود تا یک هایپروایزر عظیم ابری، به حافظه مجازی وابسته است. همان‌طور که در برنامه درسی علوم کامپیوتر سال ۲۰۲۵ دانشگاه براون به‌تفصیل آمده است، حافظه مجازی به هر برنامه این توهم را می‌دهد که کل فضای حافظه را در اختیار دارد. در یادداشت‌های جلسه ۱۷ این دوره آمده است: «سیستم‌عامل و سخت‌افزار با هم کار می‌کنند تا آدرس‌های مجازی را به آدرس‌های فیزیکی ترجمه کنند.» این ایزوله‌سازی دقیقاً همان چیزی است که مانع می‌شود یک مرورگر وبِ در حال کرش کردن، حافظه هسته سیستم‌عامل را بازنویسی و خراب کند.[1]

اما پشت این انتزاعِ زیبا، یک جریمه عملکردی سنگین پنهان است. اگر قرار بود پردازنده برای هر دستورالعمل و فراخوانی داده، مکان فیزیکی را به‌صورت دستی محاسبه کند، بیشترِ چرخه‌های ساعت خود را صرف انتظار برای حافظه می‌کرد. برای حل این مشکل، طراحان تراشه TLB را خلق کردند؛ یک حافظه پنهان تخصصی که مستقیماً روی هسته پردازنده تعبیه شده است.

بافر TLB جدیدترین ترجمه‌های آدرس مجازی به فیزیکی را در خود ذخیره می‌کند. بر اساس تحلیل سال ۲۰۲۵ رسانه The Coding Gopher: «بافر TLB یک حافظه پنهان کوچک و فوق‌العاده سریع در داخل واحد مدیریت حافظه (MMU) پردازنده است.» وقتی برنامه‌ای داده‌ای را در یک آدرس مجازی خاص درخواست می‌کند، MMU ابتدا TLB را بررسی می‌کند. اگر نگاشت موجود باشد (که به آن TLB hit می‌گویند)، آدرس فیزیکی تنها در یک چرخه ساعت برگردانده می‌شود که معمولاً کمتر از یک نانوثانیه زمان می‌برد.[5]

از آنجا که TLB از حافظه‌های رم استاتیک (SRAM) گران‌قیمت و پرمصرف ساخته می‌شود، اندازه آن به‌شدت محدود است. یک TLB معمولی سطح یک (L1) ممکن است تنها ۶۴ تا ۱۲۸ ورودی را در خود جای دهد. وقتی پردازنده آدرسی را درخواست می‌کند که در حال حاضر در TLB نیست، یک TLB miss رخ می‌دهد. این اتفاق سخت‌افزار را مجبور می‌کند تا یک «پیمایش جدول صفحه» انجام دهد؛ فرآیندی که می‌تواند صدها چرخه ساعت طول بکشد و توان عملیاتی برنامه را به‌شدت کاهش دهد.

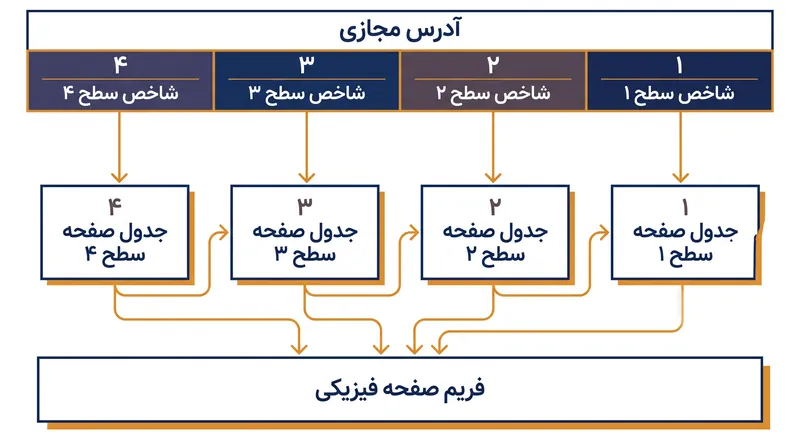

پیمایش جدول صفحه صرفاً یک جستجوی ساده نیست، بلکه پیمایش یک ساختار داده سلسله‌مراتبی است که در حافظه اصلی ذخیره شده است. همان‌طور که در مستندات هسته لینوکس آمده، سیستم‌های مدرن از جداول صفحه چندسطحی برای مدیریت کارآمد حافظه استفاده می‌کنند. این مستندات توضیح می‌دهند: «لینوکس از یک جدول صفحه ۴ سطحی یا ۵ سطحی استفاده می‌کند» که به سیستم‌عامل اجازه می‌دهد مقادیر عظیمی از حافظه را بدون نیاز به بلوک‌های فیزیکی پیوسته نگاشت کند.[3]

در طول پیمایش جدول صفحه، MMU آدرس پایه بالاترین سطح دایرکتوری را از یک رجیستر اختصاصی پردازنده (مانند CR3 در معماری‌های x86) می‌خواند. سپس از بخش‌هایی از آدرس مجازی به‌عنوان شاخص برای عبور از سطوح مختلف استفاده می‌کند. در یک سیستم ۴ سطحی، این کار به چهار خوانش مجزای حافظه نیاز دارد تا در نهایت آدرس فیزیکی نهایی پیدا شود.

مستندات معماری سطح سیستم شرکت Arm ویژگی‌های کلی این جداول ترجمه را تشریح می‌کند. راهنمای توسعه‌دهندگان Arm خاطرنشان می‌کند که پیمایش جدول ترجمه «به دسترسی‌های متعدد به حافظه برای خواندن توصیف‌گرهای جدول ترجمه نیاز دارد.» اگر این حافظه در کش‌های داده L1 یا L2 ذخیره نشده باشد، هر یک از این دسترسی‌ها باید تا حافظه اصلی DRAM پیش برود که هر خوانش حدود ۵۰ تا ۱۰۰ نانوثانیه زمان می‌برد.[2]

تأثیر منفی پیمایش جدول صفحه بر عملکرد، در محیط‌های مجازی‌سازی‌شده (مانند سرورهای رایانش ابری که چندین ماشین مجازی را اجرا می‌کنند) به‌طور چشمگیری تشدید می‌شود. در این سیستم‌ها، سیستم‌عامل مهمان آدرس‌های مجازی خود را به چیزی که تصور می‌کند آدرس‌های فیزیکی هستند ترجمه می‌کند، اما هایپروایزر باید دوباره آن آدرس‌های فیزیکی مهمان را به آدرس‌های فیزیکی واقعی میزبان ترجمه کند.

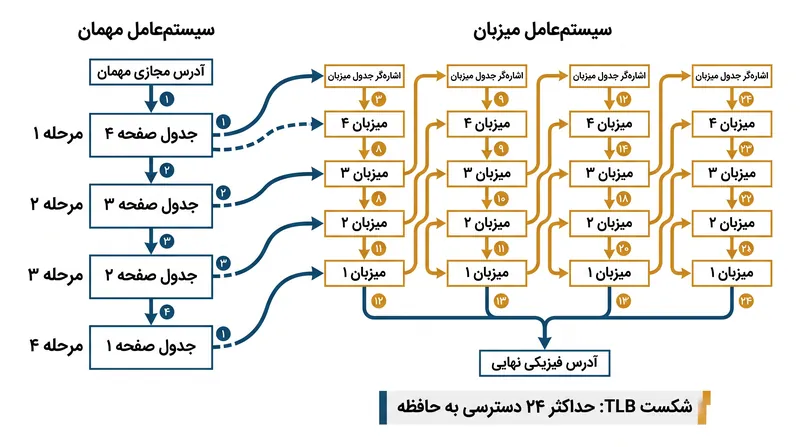

برای تسریع این روند، سازندگان تراشه پشتیبانی از مجازی‌سازی سخت‌افزاری را معرفی کردند، مانند جداول صفحه توسعه‌یافته اینتل (EPT). یک کالبدشکافی فنی در سال ۲۰۲۰ توسط Reverse Engineering نحوه عملکرد EPT را شرح می‌دهد. این تحلیل می‌گوید: «وقتی EPT فعال است، پردازنده باید یک پیمایش صفحه دوبعدی انجام دهد.» این یعنی به ازای هر مرحله از پیمایش جدول صفحه مهمان، پردازنده باید یک پیمایش کامل جدول صفحه میزبان را نیز انجام دهد.[4]

ریاضیات پشت این پیمایش تودرتو بی‌رحمانه است. در بدترین حالت، جایی که هم مهمان و هم میزبان از جداول صفحه ۴ سطحی استفاده می‌کنند، یک TLB miss می‌تواند برای یافتن آدرس فیزیکی به ۲۴ دسترسی مجزا به حافظه نیاز داشته باشد. اگر هر دسترسی ۵۰ نانوثانیه طول بکشد، جریمه کل برای یک واکشی حافظه می‌تواند از ۱۲۰۰ نانوثانیه فراتر رود؛ یک توقف عظیم و فاجعه‌بار برای پردازنده‌ای که با فرکانس ۴.۰ گیگاهرتز کار می‌کند.[6]

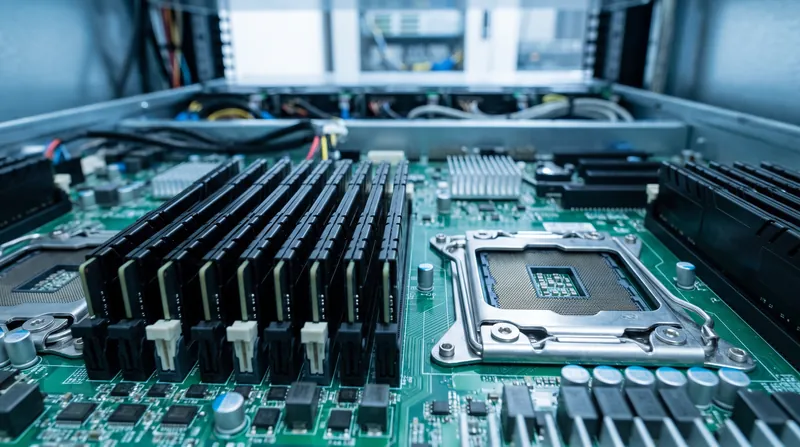

برای کاهش این مشکل، پردازنده‌های مدرن از یک سلسله‌مراتب TLB (شبیه به کش‌های داده) استفاده می‌کنند. یک TLB سطح دو (L2) بزرگ‌تر و کمی کندتر ممکن است ۱۵۰۰ تا ۲۰۰۰ ورودی را در خود جای دهد تا پیش از آنکه خطاهای TLB سطح یک منجر به پیمایش کامل صفحه شوند، آن‌ها را مدیریت کند. علاوه بر این، سیستم‌عامل‌ها می‌توانند از «صفحات غول‌پیکر» (Huge Pages) استفاده کنند؛ یعنی تخصیص حافظه در تکه‌های ۲ مگابایتی یا ۱ گیگابایتی به‌جای صفحات استاندارد ۴ کیلوبایتی.

صفحات غول‌پیکر تعداد ورودی‌های TLB مورد نیاز برای نگاشت مقدار مشخصی از حافظه را به‌شدت کاهش می‌دهند. یک ورودی منفرد TLB که یک صفحه ۱ گیگابایتی را نگاشت می‌کند، همان ردپای حافظه‌ای را پوشش می‌دهد که ۲۶۲,۱۴۴ ورودی استاندارد ۴ کیلوبایتی پوشش می‌دهند. این تکنیک به‌شدت توسط موتورهای پایگاه داده و مدل‌های هوش مصنوعی در مقیاس بزرگ استفاده می‌شود تا نرخ موفقیت بافر TLB را بالای آستانه بحرانی ۹۹ درصد نگه دارند.

تعامل بین TLB و پیمایش جدول صفحه، نشان‌دهنده یک بده‌بستان بنیادین در معماری کامپیوتر است. نرم‌افزار، انعطاف‌پذیری و امنیتِ حافظه مجازی ایزوله را طلب می‌کند، اما فیزیک سخت‌افزار دیکته می‌کند که حافظه سریع باید کوچک باشد. بافر TLB این شکاف را پر می‌کند، اما اثربخشی آن کاملاً به مکان‌گزینی زمانی و مکانی الگوهای دسترسی به حافظه در نرم‌افزار بستگی دارد.

در شرایطی که ارائه‌دهندگان ابری ماشین‌های مجازی بیشتری را روی سرورهای واحد متراکم می‌کنند و بارهای کاری هوش مصنوعی ترابایت‌ها پهنای باند حافظه می‌طلبند، کارایی MMU همچنان یک گلوگاه حیاتی است. طراحان تراشه به گسترش ظرفیت‌های TLB و بهینه‌سازی شتاب‌دهنده‌های پیمایش صفحه ادامه می‌دهند، اما وابستگی بنیادین به این مسیر سریع سخت‌افزاری مطلق است. اگر TLB نتواند نگاشت‌های لازم را پیش‌بینی کند، سریع‌ترین پردازنده جهان هم به موجودی حقیر در انتظار حافظه تبدیل می‌شود.
