چگونه کامپیوتر خودرو با استفاده از سرعت میل‌لنگ، احتراق ناقص سیلندر را دقیقاً تشخیص می‌دهد

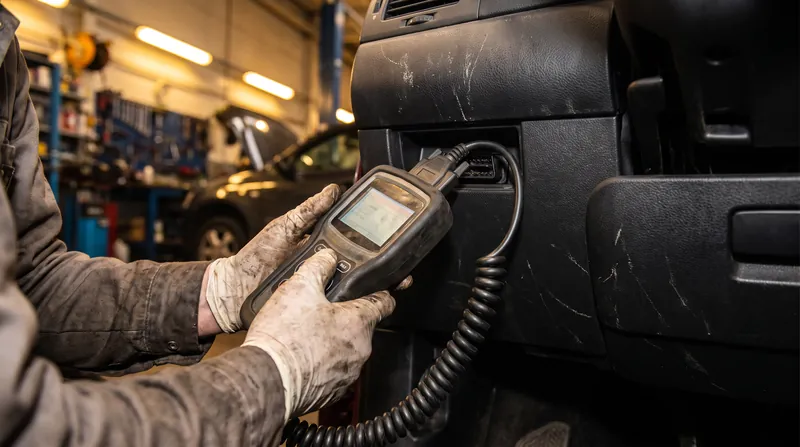

امروزه یک چراغ چک چشمک‌زن، مالک خودرو را مستقیماً به سراغ یک شمع یا کویل خاص می‌فرستد و او را از ساعت‌ها حدس و گمان برای عیب‌یابی نجات می‌دهد. وقتی روی داشبورد ماشین‌های مدرن کد خطای P0304 روشن می‌شود، کامپیوتر خودرو از قبل فهمیده است که سیلندر شماره چهار نمی‌تواند سهم خود را در چرخاندن موتور ادا کند. این دقت باعث می‌شود مکانیک‌ها از تعویض بی‌مورد قطعات گران‌قیمت برای رفع لرزش موتور دست بردارند و یک فاکتور تعمیر نامشخص را به تعویض هدفمندِ تنها یک قطعه تبدیل کنند.[5]

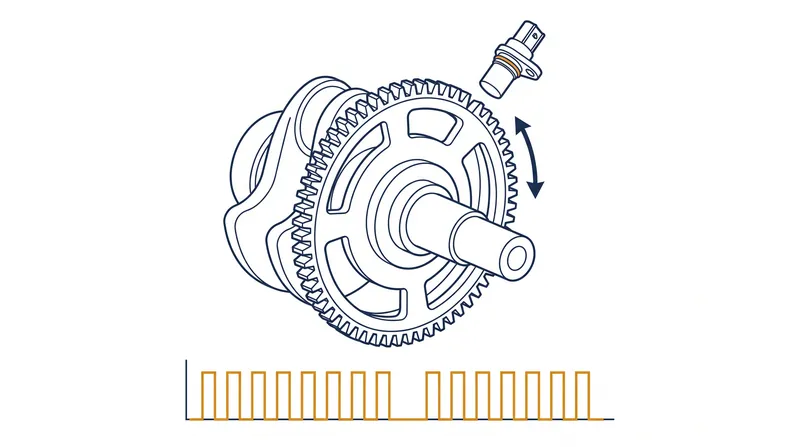

مکانیزم پشت این دقت بالا، کاملاً به سنسور موقعیت میل‌لنگ بستگی دارد؛ یک سنسور مغناطیسی یا اثر هال که نزدیک به پایین بلوک موتور نصب شده است. وقتی موتور کار می‌کند، یک چرخ دندانه‌دار (رلوکتور) که به میل‌لنگ متصل است، از جلوی این سنسور می‌چرخد. بیشتر خودروهای امروزی از پیکربندی چرخ دندانه‌دار ۶۰-۲ استفاده می‌کنند، به این معنی که ۵۸ دندانه با فاصله مساوی و یک فضای خالی به اندازه دو دندانه دارد که به عنوان نقطه مرجع ثابت برای نقطه مرگ بالا (TDC) عمل می‌کند.[4]

هر بار که شمع، مخلوط فشرده هوا و سوخت را مشتعل می‌کند، انفجار حاصل از آن پیستون را به پایین می‌راند و میل‌لنگ سنگین فولادی را به صورت فیزیکی شتاب می‌دهد. در فاصله بین این ضربه‌های قدرت، سرعت چرخش به طور طبیعی افت می‌کند، زیرا موتور در حال متراکم کردن سوخت و هوای سیلندر بعدی است. کامپیوتر خودرو زمان عبور تک‌تک دندانه‌های چرخ رلوکتور از جلوی سنسور را اندازه می‌گیرد و سرعت زاویه‌ای را در حد میکروثانیه محاسبه می‌کند.[1]

اگر سیلندر شماره چهار دچار احتراق ناقص (میس‌فایر) شود — چه به دلیل خرابی کویل، گرفتگی انژکتور سوخت، یا افت تراکم — آن شتاب میکروثانیه‌ای که انتظار می‌رفت، هرگز اتفاق نمی‌افتد. در واقع، میل‌لنگ دقیقاً در همان لحظه‌ای که سیلندر چهار باید آن را هل می‌داد، کند می‌شود. کامپیوتر با تطبیق دادن این افت سرعت با ترتیب احتراق موتور، دقیقاً می‌فهمد کدام سیلندر کار خود را درست انجام نداده است.[5]

طبق دستورالعمل‌های عیب‌یابی برنامه معاینه فنی نیویورک: «سیستم پایش احتراق ناقص، خطاهایی را ارزیابی می‌کند که می‌توانند باعث آسیب به کاتالیزور شوند یا آلایندگی را به بیش از ۱.۵ برابر حد مجاز برسانند.» این فقط یک ویژگی راحت برای مکانیک‌ها نیست؛ بلکه یک الزام سخت‌گیرانه فدرال برای کنترل آلایندگی است. سوخت نسوخته از سیلندری که احتراق ناقص دارد، مستقیماً وارد سیستم اگزوز می‌شود و در داخل مبدل کاتالیزوری مشتعل شده و به سرعت شبکه لانه زنبوری سرامیکی داخل آن را ذوب می‌کند.[3]

برای جلوگیری از این خسارت فاجعه‌بار، نرم‌افزار عیب‌یابی، احتراق ناقص را به دو سطح شدت مختلف دسته‌بندی می‌کند. احتراق ناقص نوع A به قدری شدید است که می‌تواند کاتالیزور را ذوب کند. کامپیوتر این حالت را در یک بازه چرخشی متحرک ۲۰۰ دوری ارزیابی می‌کند. اگر نرخ خطای احتراق در این ۲۰۰ دور از حد مجاز فراتر رود، سیستم بلافاصله چراغ چک موتور را به حالت چشمک‌زن درمی‌آورد و به راننده هشدار می‌دهد که قبل از اینکه یک خرج ۲۰۰۰ دلاری برای اگزوز روی دستش بماند، موتور را خاموش کند.[3]

احتراق ناقص نوع B شدت کمتری دارد — آلایندگی اگزوز را افزایش می‌دهد اما خطر فوری برای کاتالیزور ندارد. کامپیوتر خودرو خطاهای نوع B را در یک بازه طولانی‌تر ۱۰۰۰ دوری ارزیابی می‌کند. اگر نرخ خرابی در این مدت از حد مجاز عبور کند، سیستم چراغ چک را به صورت ثابت روشن می‌کند، که نشان می‌دهد خودرو نیاز به سرویس دارد اما راننده همچنان می‌تواند با خیال راحت تا خانه رانندگی کند.[3]

تشخیص این تغییرات سرعت در سرعت‌های بالای بزرگراه به مراتب سخت‌تر می‌شود. در دور موتور ۶۰۰۰ دور در دقیقه، کل فرآیند تولید قدرت در کسری از میلی‌ثانیه اتفاق می‌افتد. علاوه بر این، افتادن در یک چاله یا رانندگی در یک جاده خاکی ناهموار، شوک‌های مکانیکی به سیستم انتقال قدرت وارد می‌کند که باعث می‌شود میل‌لنگ لحظه‌ای تند یا کند شود؛ اتفاقی که دقیقاً شبیه به یک احتراق ناقص است.[1]

سیستم‌های عیب‌یابی اولیه با این نویزهای مکانیکی مشکل داشتند. حق اختراع بنیادین سال ۱۹۹۵ برای تشخیص خطی سرعت زاویه‌ای میل‌لنگ، که همزمان با معرفی استاندارد OBD-II ثبت شد، الگوریتم‌های فیلترینگ پیچیده‌ای را برای جدا کردن خطاهای واقعی احتراق از لرزش‌های جاده‌های ناهموار شرح می‌داد. امروزه اگر سیستم ترمز ضد قفل (ABS) تغییرات سرعت چرخ‌ها را متناسب با یک جاده دست‌اندازدار تشخیص دهد، کامپیوترهای مدرن موتور به طور موقت پایش احتراق ناقص را متوقف می‌کنند تا از ثبت کدهای خطای کاذب P0300 جلوگیری کنند.[4]

وقتی کامپیوتر نتواند مشکل را به یک سیلندر خاص محدود کند، استراتژی عیب‌یابی تغییر می‌کند. اگر سرعت میل‌لنگ به طور تصادفی در کل ترتیب احتراق نوسان داشته باشد، سیستم کد P0300 را ثبت می‌کند که نشان‌دهنده احتراق ناقص تصادفی یا چندگانه سیلندرهاست. برای مالک یا مکانیک، این کد تمرکز عیب‌یابی را از کویل‌های تکی دور کرده و به سمت مشکلات سیستمی که کل موتور را تحت تأثیر قرار می‌دهند، مانند خرابی پمپ بنزین، نشتی بزرگ خلاء، یا یک باک بنزین آلوده هدایت می‌کند.[5]

مهندسیِ پشت این سیستم‌های تشخیص، همچنان در حال فاصله گرفتن از محدوده‌های مکانیکی خشک و ثابت است. یک مطالعه در سال ۲۰۲۲ که در مجله Applied Sciences منتشر شد، نشان داد که جایگزینی منطق سنتیِ مبتنی بر آستانه با شبکه‌های عصبی بازگشتیِ حافظه طولانی کوتاه‌مدت (LSTM)، دقت تشخیص را در زیر بارهای مختلف موتور به طرز چشمگیری بهبود می‌بخشد.[2]

مهندسان با آموزش این شبکه‌های عصبی روی مجموعه داده‌های عظیم از تغییرات سرعت میل‌لنگ، به دقت طبقه‌بندی ۹۹.۸ درصدی برای خطای تک‌سیلندر دست یافتند. این رویکرد الگوریتمی به کامپیوتر خودرو اجازه می‌دهد تا الگوهای پیچیده و غیرخطیِ لرزش ناشی از خرابی یک شمع را مدت‌ها قبل از اینکه احتراق ناقص آنقدر شدید شود که خطای ۲۰۰ دوری نوع A را فعال کند، تشخیص دهد.[2]

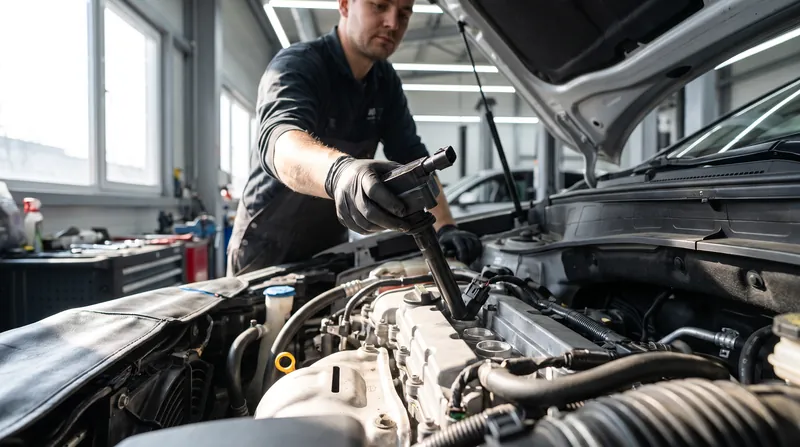

برای کسی که پشت فرمان نشسته است، این ریاضیات نامرئی مستقیماً به پیش‌بینی‌پذیری مالی ترجمه می‌شود. وقتی یک مکانیک کد P0304 را می‌خواند، رویه استاندارد عیب‌یابی می‌گوید که کویل سیلندر چهار را با سیلندر دو جابه‌جا کنید، کدها را پاک کنید و با ماشین دور بزنید تا ببینید آیا خطا هم جابه‌جا می‌شود یا خیر.[5]

اگر خطای احتراق ناقص به همراه کویل جابه‌جا شد و کامپیوتر کد P0302 را ثبت کرد، تشخیص قطعی است. در این حالت، مالک خودرو به جای پرداخت هزینه برای ساعت‌ها باز کردن و بررسی موتور، تنها یک کویل ۶۰ دلاری می‌خرد. توانایی اندازه‌گیری یک تاخیر میکروثانیه‌ای در یک بلوک فولادی در حال چرخش، اساساً تعمیرات موتور را دموکراتیک کرده و قطعیت عیب‌یابی در سطح نمایندگی‌ها را در دستان هر کسی که یک دستگاه دیاگ بیست دلاری دارد، قرار داده است.[5]
