دماغه حبابی: معامله اصطکاک پوسته با امواج معکوس برای کاهش ۱۵ درصدی مقاومت کشتی
دماغه حبابی با ایجاد موجی ثانویه که با موج اصلی سینه کشتی تداخل ویرانگر برقرار میکند، مقاومت ناشی از امواج را کاهش می‌دهد؛ با این حال، این کارایی در گرو غلبه بر اصطکاک ناشی از افزایش سطح ترشده است و تنها در سرعت‌های سیر معینی جواب می‌دهد.
به قلم غزل بختیاری
این خبر را به اشتراک بگذارید
به‌طور خلاصه
- دماغههای حبابی با ایجاد موجی ثانویه که موج اصلی سینه را خنثی میکند، مقاومت هیدرودینامیکی کل کشتی را تا ۱۵ درصد کاهش می‌دهند.
- دستیابی به این راندمان مستلزم پرداخت جریمه دائمی اصطکاک سطحی ناشی از کشیده شدن مساحت فولادی ترشده حباب روی آب است.
- این سازوکار تنها بالاتر از یک آستانه سرعتی خاص عمل میکند و برای شناورهای آرام، یدک‌کش‌های بندری یا قایق‌های زیر ۱۵ متر کاملاً ناکارآمد است.
وقتی شرکتهای کشتیرانی و معماران دریایی پروژه ساخت یک شناور جدید یا نوسازی آن در حوضچه خشک را پیش می‌برند، ناچارند برای افزودن دماغه حبابی (Bulbous bow) به بدنه دست به انتخابی سخت بزنند. پای یک بده‌بستان هیدرودینامیکی قطعی در میان است: پذیرش افزایش دائمی سطح خیس‌شده کشتی در ازای خنثی‌سازی موجی که می‌تواند مصرف سوخت را تا ۱۵ درصد کم کند.[1]
تبلیغات صنعت دریانوردی عموماً دماغه حبابی را قطعه‌ای معجزه‌آسا برای ارتقای بهره‌وری در هر شرایطی معرفی میکنند، اما واقعیت مهندسی بسیار محدودتر است. این برآمدگی تنها مانند یک سازوکار مبتنی بر آستانه عمل میکند؛ یعنی کشتی حتماً باید به سرعتی مشخص برسد تا اصلاً بتواند بر جریمه اصطکاکی ناشی از اضافه شدن این غول فولادی غلبه کند.[4]
اگر شناور بیش از حد آرام حرکت کند، این حباب زیرآبی به‌جای برگ برنده، به باری سنگین بدل می‌شود. اصطکاک سطحی ناشی از حرکت سازه غوطه‌ور درون آب، به معنای سوزاندن سوختی بیشتر از یک سینه صاف سنتی است. طبق قوانین فیزیک، کشتی ابتدا باید موج سینه‌ای قابل‌توجهی بسازد تا این حباب چیزی برای نابود کردن در چنگ داشته باشد.[4]
دومینیک هادسون، استاد ایمنی و کارایی کشتی در دانشگاه ساوت‌همپتون، درباره روش محاسباتی خود می‌نویسد: «این رویکرد توان اندازه‌گیری‌شده شفت یک کشتی دارای دماغه حبابی در مقیاس واقعی را گرفته و آن را با توان محاسباتی شفت همان شناور در آب‌های آرام اما بدون دماغه حبابی مقایسه میکند.» پژوهش او چارچوبی دقیق برای جدا کردن اثرات خالص این تغییرات توان ارائه داد.[3]
درک این توازن ظریف مستلزم نگاهی فنی به دو نیروی اصلی است که جلوی پیشروی کشتی در آب مقاومت میکنند. طراحان بدنه، مجموع پسا را به دو بخش مقاومت موجساز و مقاومت ناشی از فشار لزجت (اصطکاک پوسته) تقسیم میکنند. کارکرد دماغه حبابی دستکاری بخش اول است، آن هم به بهای مسجل تشدید بخش دوم.[4]
فیزیک مقاومت موجساز بدنه
شناور هنگام پیشروی در دریا، حجم عظیمی از آب را جابه‌جا میکند. این جابه‌جایی انرژی زیادی به ذرات آب پیرامون تزریق کرده و الگوی نام‌آشنای امواج کلوین را در رداب کشتی پدید می‌آورد؛ امواجی که در عمل، هدررفت انرژی رانشی کشتی در محیط اطراف به شمار می‌روند.[4]
دقیقاً روی خط مرکزی سینه کشتی، آب به نقطه سکون هیدرودینامیکی می‌رسد و افت ناگهانی سرعت باعث جهش شدید فشار می‌شود. این جهش، موج سینه شیب‌داری پدید می‌آورد که بدنه دائماً باید از آن بالا برود. در سرعت‌های بالا، همین مقاومت موجساز به سد اصلی در برابر حرکت کشتی بدل می‌شود.[4]
انرژی لازم برای شکافتن و پس‌زدن آب با توان چندم سرعت افزایش می‌یابد. برای یک کشتی تجاری عظیم که با سرعت طراحی خود حرکت میکند، مهار این مقاومت موجساز بخش قابل‌توجهی از توان موتور را می‌بلعد؛ از این رو کوچک‌ترین کاهش در ارتفاع این موج، مستقیماً به کاهش سوخت مصرفی منجر می‌شود.[4]

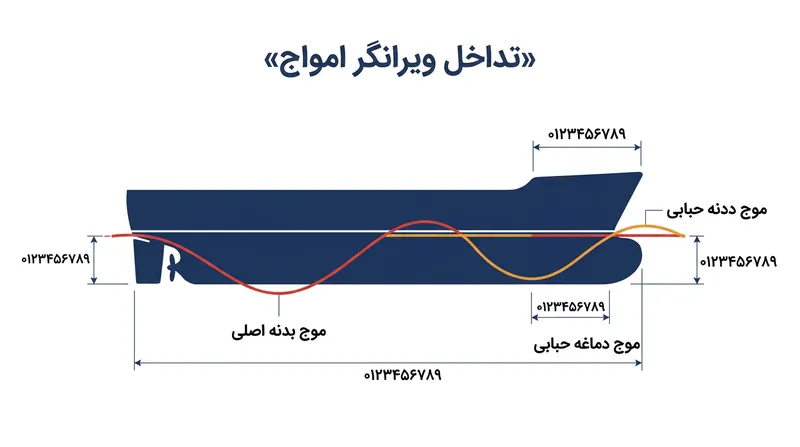

اینجاست که دماغه حبابی وارد عمل می‌شود. با امتداد یافتن به جلوتر از تیغه اصلی سینه، این برآمدگی یک ناپیوستگی دوم در جریان آب پدید می‌آورد؛ یعنی آب را پیش از برخورد با بدنه اصلی می‌شکافد و سامانه موج ثانویه‌ای جلوتر از موج سینه اصلی خلق میکند.[4]
این برآمدگی با دقتی میلی‌متری طوری طراحی شده که موج حاصل از آن با موج طبیعی بدنه دچار اختلاف فاز شود. زمانی که قله موج سینه اصلی با فرورفتگی یا قعر موج حباب هم‌پوشانی پیدا میکند، تداخل ویرانگر رخ می‌دهد؛ در نتیجه، سطح آب بسیار مسطح‌تر شده و کشتی با صرف انرژی به‌مراتب کمتری به پیش می‌رود.[4]
تاوان اصطکاک ناشی از سطح خیس‌شده

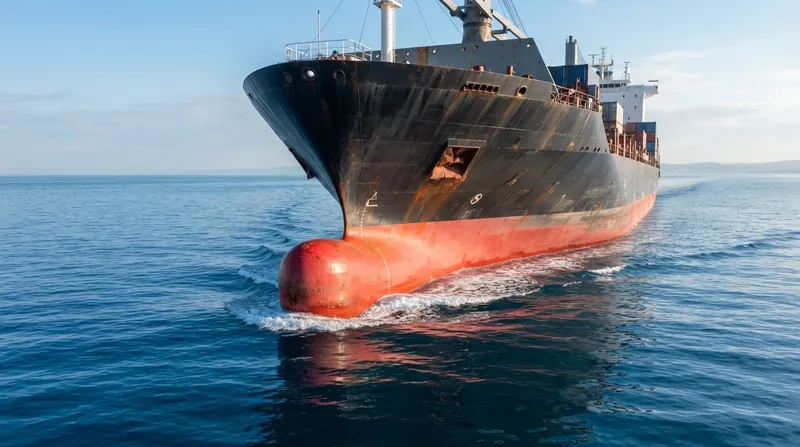

اما این تداخل کارآمد هرگز رایگان به دست نمی‌آید. افزودن یک حجم فولادی بزرگ و مستغرق به سینه کشتی، سطح ترشده بدنه را آشکارا افزایش می‌دهد. هر متر مربع فولاد اضافه‌ای که در تماس مستقیم با آب قرار می‌گیرد، به دلیل سایش لایه‌های سیال، پسا و اصطکاک لزجت بیشتری تولید میکند.[4]
کنفرانس بین‌المللی حوضچه‌های کشش کشتی (ITTC) از روابط تجربی ویژه‌ای برای محاسبه این ضریب اصطکاک استفاده میکند. مدل‌های آنها نشان می‌دهد که مقاومت اصطکاکی با مساحت سطح ترشده و توان دوم سرعت بالا می‌رود؛ بنابراین، لایه مرزی آب متلاطمی که به حباب می‌چسبد، مدام خلاف جهت رانش کشتی نیروی بازدارنده ایجاد میکند.[4]

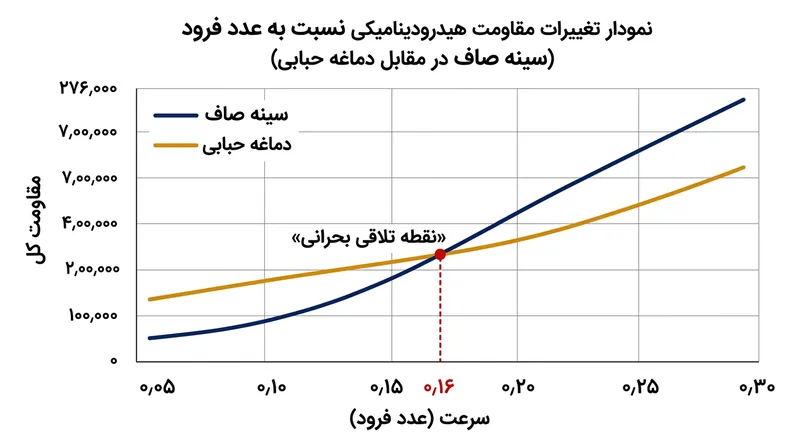

در سرعت‌های پایین، مقاومت موجساز ناچیز است، چراکه کشتی انرژی جنبشی کافی برای برپایی موج سینه‌ای بلند ندارد. در این دریانوردی‌های آرام، اثر تداخل ویرانگری که حباب وعده می‌دهد، از نظر ریاضی تقریباً صفر است. در چنین وضعیتی، شناور فقط تاوان اصطکاک پوسته را می‌پردازد، بدون اینکه از تخفیف پسا بهره‌ای ببرد.[3]
مطالعه‌ای در سال ۲۰۲۱ در نشریه MDPI این واقعیت را محک زد. محققان دریافتند در اعداد فرود پایین‌تر از ۰٫۱۶، مقاومت تحمیل‌شده به کشتی دارای دماغه حبابی به‌مراتب بیشتر از شناوری با سینه معمولی بود؛ افزایش سطح ترشده در آب‌های آرام، دراگ شناور را نزدیک به ۶ درصد بیشتر کرده بود.[1]

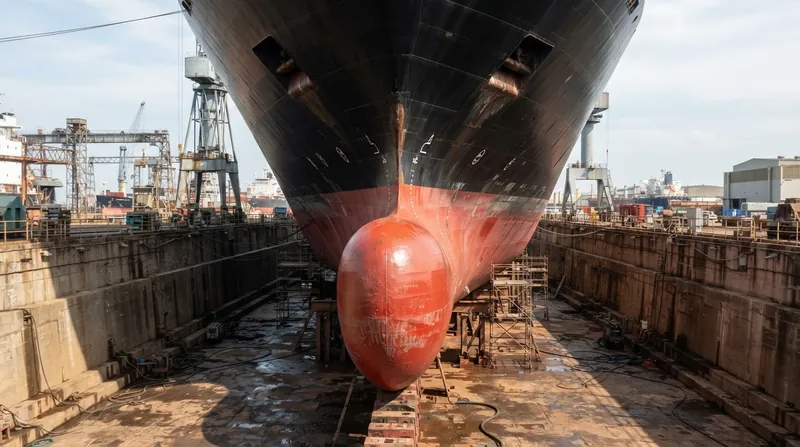

به همین دلیل، نصب دماغه حبابی برای شناورهایی که بیشتر عمرشان را در سرعت‌های پایین سپری میکنند، کاملاً توجیه‌ناپذیر است. یدک‌کش‌های بندری، قایق‌های صیادی کوچک و بارج‌های کندرو همگی سینه ساده دارند؛ ماهیت کاری آنها اصلاً موج سینه بزرگی پدید نمی‌آورد که خنثی کردنش ارزش پذیرش اصطکاک اضافه را داشته باشد.[4]
آستانه سرعتی بر مبنای عدد فرود
معماران دریایی برای سنجش زمان دقیق اثربخشی دماغه حبابی به یک معیار بی‌بعد موسوم به عدد فرود تکیه میکنند. این شاخص، نسبت نیروهای لختی به نیروهای گرانشی را می‌سنجد و شدت اهمیت مقاومت موجساز را بر پایه طول بدنه و سرعت حرکت مشخص می‌سازد.[4]

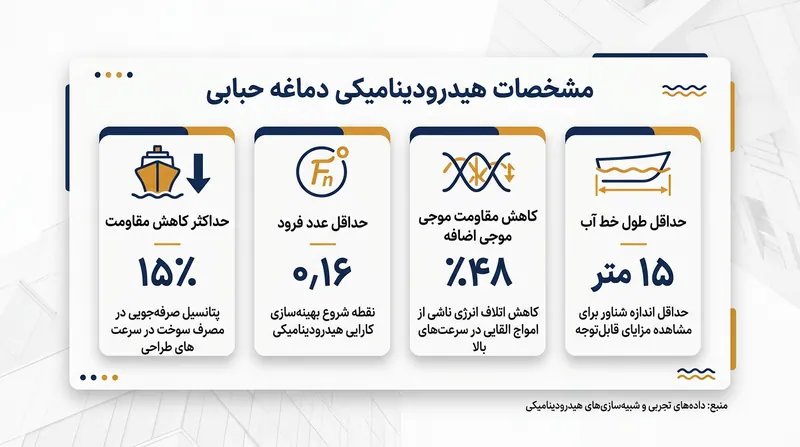

پژوهش‌های هیدرودینامیکی اثبات میکنند دماغه حبابی تنها از عدد فرود حدود ۰٫۱۶ به بعد سود خالص تولید میکند. پایین‌تر از این خط قرمز، جریمه اصطکاک حباب از منافع موج‌کاهی آن سبقت می‌گیرد و کشتی صرفاً برای کشیدن این وزن فولادی اضافه در آب، سوخت بیشتری می‌سوزاند.[1]
با فراتر رفتن عدد فرود از این آستانه، مقاومت موجساز تصاعدی بالا می‌رود و پدیده تداخل معکوس حباب، اثر فوق‌العاده‌اش را نشان می‌دهد. در این پنجره سرعتی طلایی، منافع مهار موج به آسانی بر دراگ اصطکاکی چیره می‌شود و پسا مجموعاً کاهش چشمگیری پیدا میکند.[3]
برای شناورهای بزرگ با تناژ جابه‌جایی بالا نظیر کشتیهای کانتینری پاناماکس و نفتکش‌های غول‌پیکر، این دستاورد به صرفه‌جویی اقتصادی هنگفتی بدل می‌شود. این کشتی‌ها در سرعت‌های سیر طراحی خود بین ۱۵ تا ۲۴ گره دریایی، مرتباً به ۱۲ تا ۱۵ درصد کاهش مصرف سوخت دست پیدا میکنند که در طول یک سال کار، معادل هزاران تن سوخت است.[4]
بازگشت سرمایه مستقیماً به الگوی دریانوردی بستگی دارد. اگر کشتی ۸۵ درصد زمان خود را با عدد فرود بالا سپری کند، هزینه تعبیه یا ارتقای دماغه حبابی ظرف چند سال بازمی‌گردد؛ اما اگر کشتی مدام در آب‌های شلوغ ساحلی تغییر سرعت دهد، هرگز به بهره‌وری‌های اعلام‌شده در کاتالوگ‌ها نخواهد رسید.[4]
محققان MDPI نشان دادند فرم بهینه‌شده حباب می‌تواند مقاومت کل در آب‌های آرام را تا ۱۵ درصد کم کند. هنگام برخورد با امواج روبرو با ارتفاع منظم ۰٫۰۲ متر، این بخش موفق شد مقاومت امواج اضافه را نزدیک به ۴۸ درصد کاهش دهد که کارآمدی آن را در دریاهای مواج به اثبات می‌رساند.[1]
محدودیت‌های طراحی و الحاق در حوضچه خشک
رسیدن به چنین بازدهی مستلزم طراحی مهندسی فوق‌العاده ظریفی متناسب با همان بدنه خاص است. موقعیت طولی حباب مشخص میکند که دو سامانه موجی با چه اختلاف فازی به هم می‌رسند؛ اگر حباب کمی بیش از حد جلو یا عقب بنشیند، موج آن به‌جای تخریب موج اصلی، آن را تقویت خواهد کرد.[4]
حجم این بخش نیز دامنه موج ثانویه را تعیین میکند. حباب بزرگ‌تر قعر عمیق‌تری برای خنثی‌سازی می‌سازد اما اصطکاک پوسته سنگین‌تری تحمیل میکند. طراحان باید توازن دقیقی ایجاد کنند تا در عین بیشینه‌سازی تداخل موج، سطح ترشده را در کمترین مقدار ممکن نگه دارند.[4]
ابعاد فیزیکی کشتی نیز عامل مهمی در توجیه فنی این بخش است. طبق استانداردهای مهندسی دریا، طول خط آب شناور عموماً باید بیشتر از ۱۵ متر باشد تا تعبیه حباب فایده داشته باشد؛ شناورهای زیر ۴ هزار تن ظرفیت بارگیری (DWT) به‌ندرت موج سینه‌ای به اندازه‌ای تولید میکنند که جبران‌کننده اصطکاک اضافی باشد.[2]

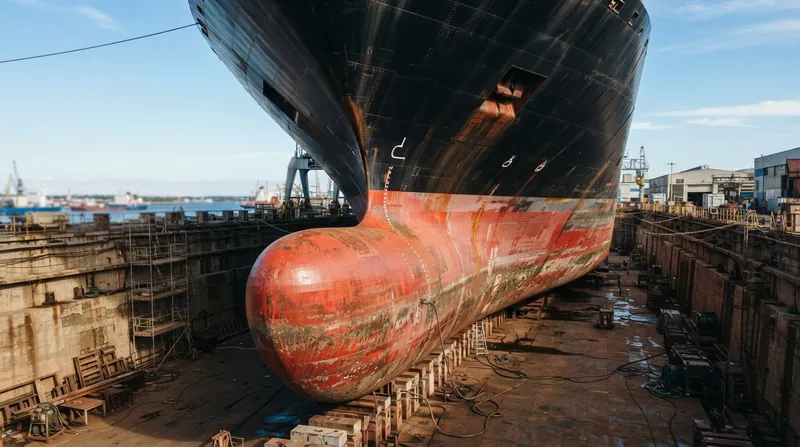

تغییرات آبخور (Draft) معادلات طراحی را پیچیده‌تر هم میکند. یک کشتی فله‌بر در حالت خالی و حرکت با آب بالاست، در سطحی بسیار بالاتر از آب قرار می‌گیرد تا زمانی که کاملاً بارگیری شده باشد. موقعیت عمودی حباب باید به‌گونه‌ای تثبیت شود که در پرتکرارترین آبخور عملیاتی شناور، دقیقاً مماس در زیر سطح آب باقی بماند.[3]
اگر حباب از آب بیرون بیفتد، خاصیت خنثی‌سازی امواج را از دست داده و صرفاً بر سر امواج پیش‌رو کوبیده می‌شود؛ اگر بیش از حد زیر آب برود، موج ثانویه نمی‌تواند به درستی با موج سینه بر سطح تماس برقرار کند. طراحی‌های امروزی عموماً مصالحه‌ای هستند که حباب را برای بیشترین درصد آبخور عملیاتی کشتی بهینه میکنند.[4]
برای غلبه بر این چالش، در برخی بدنه‌های مدرن از مقطع گردن‌غازی استفاده می‌شود تا بازه آبخور مؤثر عریض‌تر شود؛ اما حتی این طراحی‌های هندسی پیشرفته نیز قادر به دور زدن قوانین بنیادی سطح ترشده نیستند. اپراتور همچنان باید برای دستیابی به حداکثر اثر موج‌کاهی، به یک سرعت سیر و آبخور مشخص پایبند بماند.[4]
با وجود تمام این قیدوبندها، جذابیت اقتصادی این فناوری پابرجاست. شرکتهای ناوبری مرتباً شناورهای قدیمی‌تر را در تعمیرات دوره‌ای حوضچه خشک به دماغههای حبابی سفارشی مجهز میکنند. آنها با انطباق هندسه جدید با سوابق سرعت و عدد فرود کشتی، ویژگی هیدرودینامیکی بدنه را دگرگون ساخته و صرفه‌جویی در مصرف سوخت را برای ادامه حیات شناور تضمین میکنند.[4]
این تحلیل چگونه انجام شد
- روش
- مقایسه آستانه‌های عملیاتی عدد فرود برگرفته از داده‌های مرجع معماری دریایی با درصدهای کاهش مقاومت در پژوهش‌های هیدرودینامیکی، برای استخراج پویایی دقیق نقطه تلاقی سرعت با اصطکاک.
- یافته
- دماغه حبابی کاملاً در قالب یک سازوکار مبتنی بر آستانه هیدرودینامیکی عمل میکند: پایین‌تر از عدد فرود تقریبی ۰٫۱۶، پسای لزجت ناشی از سطح خیس‌شده حباب از نظر ریاضیاتی بر مزایای خنثی‌سازی امواج غلبه کرده و جریمه اصطکاکی خالص ایجاد میکند. این فناوری تنها زمانی به کاهش ادعایی ۱۵ درصدی دست می‌یابد که انرژی جنبشی شناور برای تبدیل مقاومت موجساز به فاکتور غالب پسا کافی باشد.
- داده‌هایی که بر پایهٔ آنها کار کردیم
- محدودیت‌های این تحلیل
- نقطه دقیق سر‌به‌سر در عدد فرود بسته به ضریب فرم بدنه و وضعیت آبخور هر شناور منفرد، اندکی متغیر است.
اصطلاحات کلیدی
- عدد فرود (Froude number)
- عددی بی‌بعد که نسبت نیروهای لختی به گرانش را مقایسه میکند و معیاری برای سنجش مقاومت موجساز بدنه است.
- اصطکاک پوسته (Skin friction)
- پسای لزجت ناشی از سایش لایه‌های سیال به سطح تماس خارجی بدنه کشتی در زیر آب.
- مقاومت موجساز (Wave-making resistance)
- بخشی از انرژی محرکه شناور که صرف جابه‌جایی توده آب و تشکیل امواج در سینه و پاشنه کشتی می‌شود.
- تداخل ویرانگر (Destructive interference)
- پدیده‌ای فیزیکی که در آن برآمدگی (قله) یک موج با فرورفتگی (قعر) موج دیگر هم‌پوشانی یافته و همدیگر را خنثی میکنند.
- سطح ترشده (Wetted surface area)
- مجموع مساحت بخش‌هایی از بدنه شناور که کاملاً زیر خط آب قرار گرفته و در تماس مستقیم با آب هستند.
پرسش‌های متداول
چرا همه شناورها و قایقها دماغه حبابی ندارند؟
شناورهایی که با سرعت پایین حرکت میکنند یا طول خط آب آنها کمتر از ۱۵ متر است، مقاومت موجساز کافی تولید نمیکنند تا بتواند اصطکاک اضافی ناشی از سطح این حباب را جبران کند.
آیا میتوان دماغه حبابی را به کشتیهای قدیمی هم اضافه کرد؟
بله، شرکتهای کشتیرانی در دورههای تعمیرات اساسی در حوضچه خشک، دماغههای حبابی اختصاصی را برای بهبود مصرف سوخت به سینه کشتیهای در حال خدمت میافزایند.
آیا دماغه حبابی سرعت شناور را بیشتر میکند؟
این بخش توان موتور مورد نیاز برای حفظ یک سرعت مشخص را کاهش داده و سوخت کمتری مصرف میکند، اما الزاماً بیشینه سرعت نهایی کشتی را افزایش نمیدهد.
بررسی عمیق دیدگاه‌ها
کشتیرانی‌های تجاری
تمرکز اصلی‌شان بر صرفه‌جویی هنگفت در سوخت کوره طی مسافت‌های طولانی اقیانوسی با سرعت سیر طراحی است.
برای مالکان کشتیهای غول‌پیکر کانتینری پاناماکس و نفتکش‌ها، دماغه حبابی صرفاً ابزاری برای بهینه‌سازی مالی است. وقتی این ناوگان با سرعت‌های طراحی ۱۵ تا ۲۴ گره دریایی پهنه اقیانوس‌ها را می‌پیماید، کاهش ۱۵ درصدی مقاومت مستقیماً به پس‌انداز هزاران تن سوخت سنگین می‌انجامد. اپراتورها به‌خوبی جریمه اصطکاکی در سرعت‌های پایین مانور بندری را می‌پذیرند، چرا که عمده زمان عملیاتی کشتی در بازه پرسود عدد فرود سپری می‌شود.
معماران دریایی
توجه خود را معطوف به برقراری توازن هندسی ظریف میان خنثی‌سازی امواج و اضافه نشدن سطح خیس‌شده بدنه میکنند.
مهندسان طراح به دماغه حبابی به چشم یک بده‌بستان هیدرودینامیکی پیچیده نگاه میکنند. آنها باید جایابی طولی و حجم دقیق سازه را طوری تعیین کنند که گودی موج ثانویه دقیقاً بر قله موج اولیه بیفتد. اگر نحوه بهره‌برداری شناور دستخوش تغییر شود — مثلاً کشتی فله‌بری که نیمی از عمرش را خالی و با آبخور کم سپری میکند — معمار باید موقعیت عمودی حباب را بازتنظیم کند تا مطمئن شود سازه زیر آب مانده و به تلاطم سطحی ضربه نمی‌زند.
طراحان شناورهای کوچک
به‌دلیل غلبه بی‌چون‌وچرای جریمه اصطکاک ناشی از لزجت آب در ابعاد کوچک، به‌کارگیری دماغه حبابی را رد میکنند.
سازندگان یدک‌کش‌ها، قایق‌های ماهیگیری و شناورهای تفریحی در رژیم فیزیکی کاملاً متفاوتی فعالیت دارند که مقاومت موجساز در آن حداقل است. از آنجا که این شناورها به‌ندرت به طول خط آب ۱۵ متر یا وزن ۴ هزار تن می‌رسند، اساساً انرژی جنبشی لازم برای خلق یک موج سینه چشمگیر را ندارند. در این شناورها، افزودن برآمدگی تنها سطح خیس‌شده و اصطکاک را بالا می‌برد و بدون هیچ تخفیف موجی، سوخت بیشتری دود میکند.
- کشتیرانی‌های تجاری
- تمرکز اصلی‌شان بر صرفه‌جویی هنگفت در سوخت کوره طی مسافت‌های طولانی اقیانوسی با سرعت سیر طراحی است.
- معماران دریایی
- توجه خود را معطوف به برقراری توازن هندسی ظریف میان خنثی‌سازی امواج و اضافه نشدن سطح خیس‌شده بدنه میکنند.
- طراحان شناورهای کوچک
- به‌دلیل غلبه بی‌چون‌وچرای جریمه اصطکاک ناشی از لزجت آب در ابعاد کوچک، به‌کارگیری دماغه حبابی را رد میکنند.
دیدگاه‌هایی که این گزارش پوشش نداده
- نهادهای تنظیم‌گر محیط‌زیستی
- سازمان‌های بنادر و دریانوردی
منابع
پوشش منابع
4 منبع
3 دیدگاه شناسایی‌شده
- [1]MDPIمعماران دریایی
Effect of Bow Shape on Resistance Acting on a Hull in Regular Head Waves
مطالعه در MDPI → - [2]Wikipediaطراحان شناورهای کوچک
Bulbous bow
مطالعه در Wikipedia → - [3]University of Southamptonمعماران دریایی
A method of calculating the effects of a bulbous bow on delivered power
مطالعه در University of Southampton → - [4]تیم سردبیری کوهستانکشتیرانی‌های تجاری
تحلیل تیم سردبیری کوهستان
مطالعه در تیم سردبیری کوهستان →
