پین کنترل پایلوت: چگونه یک موج مربعی ۱ کیلوهرتزی شارژ خودروهای برقی را کنترل می‌کند و چرا شارژرهای سریع DC به لایه‌های دیجیتال نیاز دارند

تولیدکنندگان سخت‌افزار اغلب وال‌باکس‌های سطح ۲ را با آب‌وتاب فراوان به عنوان «شارژرهای هوشمند» می‌فروشند که گویا با هوش سرشارشان پروسه شارژ باتری خودرو را مدیریت می‌کنند. اما اسناد استانداردهای الکتریکی واقعیت دیگری را نشان می‌دهند: این وال‌باکس در اصل چیزی بیشتر از یک کلید رله پرزرق‌وبرق نیست و این کامپیوتر داخلی خود خودرو است که کل فرآیند را تنها بر اساس یک سیگنال آنالوگ اولیه و ساده ۱ کیلوهرتزی کنترل می‌کند.[1][5]

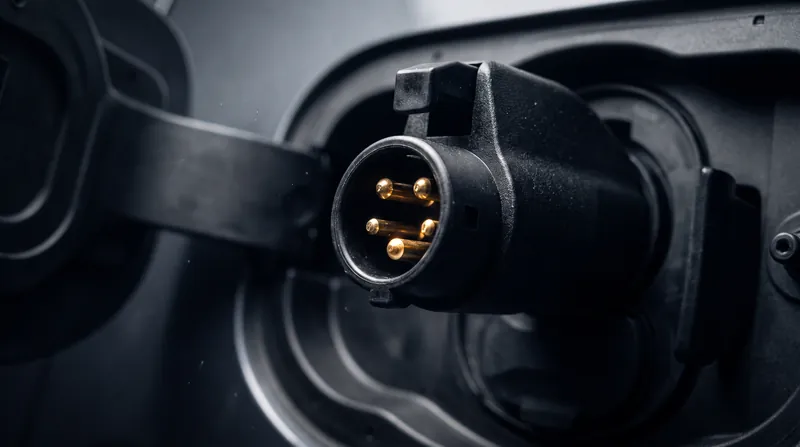

معماری حاکم بر این تعامل، استاندارد SAE J1772 است که اولین بار در سال ۲۰۰۱ پذیرفته شد و در سال ۲۰۱۰ بازنگری اساسی روی آن صورت گرفت. در داخل این کانکتور پنج پین، دو پین غول‌پیکر جریان متناوب را منتقل می‌کنند، یک پین برای اتصال به زمین (ارت) است و پین دیگر نزدیکی و اتصال را تشخیص می‌دهد. اما پین پنجم، یعنی «کنترل پایلوت»، به عنوان تنها حلقه ارتباطی میان شبکه برق و خودرو عمل می‌کند.[2][4]

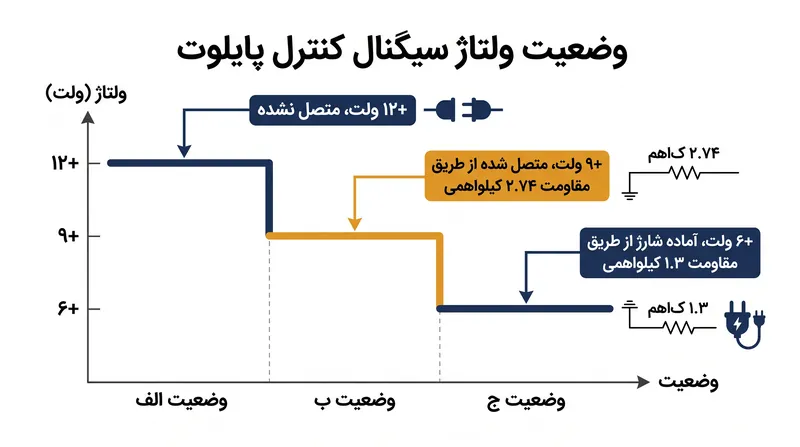

حتی پیش از آنکه کابلی متصل شود، ایستگاه شارژ یک جریان مستقیم ثابت ۱۲+ ولت را به پین کنترل پایلوت اعمال می‌کند. وقتی راننده دوشاخه را وارد می‌کند، یک مقاومت ۲.۷۴ کیلواهمی در داخل خودرو، پین کنترل پایلوت را به پین زمین متصل می‌کند. این مقاومت خاص، ولتاژ را دقیقاً به ۹+ ولت کاهش می‌دهد و به ایستگاه سیگنال می‌دهد که یک اتصال فیزیکی برقرار شده است.[4][6]

به محض تشخیص وضعیت B با ولتاژ ۹+ ولت، نوسان‌ساز داخلی ایستگاه شارژ بیدار می‌شود. این قطعه، جریان مستقیم ثابت را به یک موج مربعی ۱ کیلوهرتزی تبدیل می‌کند که به سرعت بین ۱۲+ ولت و ۱۲- ولت نوسان می‌کند. این فرکانس به عنوان ضربان قلب عملیات شارژ عمل کرده و تایید می‌کند که ایستگاه برای انتقال توان آماده است.[1][6]

برای اینکه جریان برق واقعاً به راه بیفتد، خودرو باید به این ضربان قلب پاسخ دهد. کنترل‌کننده شارژ داخلی خودرو یک کلید داخلی را می‌بندد و دومین مقاومت ۱.۳ کیلواهمی را به صورت موازی وارد مدار می‌کند. بر اساس مستندات مهندسی شرکت Beyondlogic، این اقدام خودرو را وادار می‌کند تا «قله مثبت موج مربعی ۱ کیلوهرتزی را به ۶ ولت کاهش دهد» و وارد وضعیت C شود.[6]

با تشخیص این قله ۶+ ولتی، ایستگاه شارژ کنتاکتورهای مکانیکی سنگین خود را با یک صدای «کلیک» بلند و فیزیکی می‌بندد و اجازه می‌دهد جریان متناوب با ولتاژ بالا به سمت اینورتر داخلی خودرو سرازیر شود. اگر ولتاژ حتی ذره‌ای از این آستانه‌های دقیق آنالوگ منحرف شود، کنتاکتورها در کمتر از ۱۰۰ میلی‌ثانیه باز شده و جریان برق را قطع می‌کنند.[2][6]

سرعت واقعی شارژ توسط عرض پالس‌های موج مربعی دیکته می‌شود. ایستگاه شارژ با تغییر «چرخه کار» - یعنی درصد زمانی که موج قبل از افت به حالت منفی در قله مثبت خود باقی می‌ماند - حداکثر جریان در دسترس خود را اعلام می‌کند.[4][5]

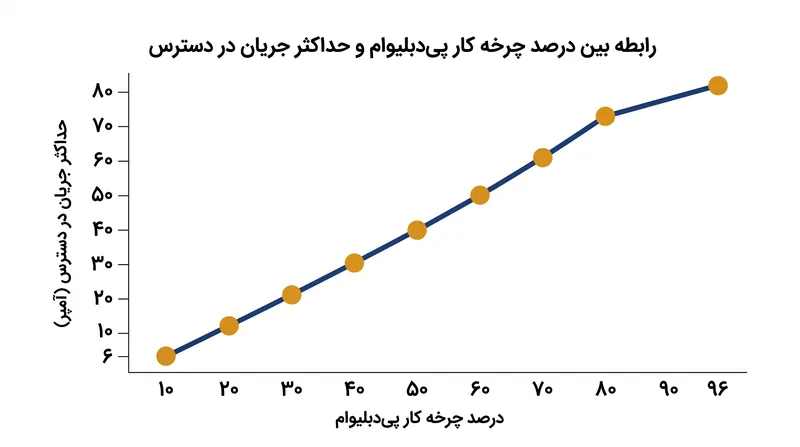

این رابطه ریاضی به طور دقیق توسط استاندارد تعریف شده است. یک چرخه کار ۱۰ درصدی به خودرو اطلاع می‌دهد که می‌تواند حداکثر ۶ آمپر جریان بکشد. چرخه کار ۵۰ درصدی اجازه دریافت ۳۰ آمپر را می‌دهد. برای ظرفیت‌های بالاتر، فرمول کمی تغییر می‌کند، اما اصل ماجرا ثابت است: خودرو عرض پالس را می‌خواند و به شارژر داخلی خود دستور می‌دهد که هرگز از آن حد تجاوز نکند.[4][6]

این رویکرد آنالوگ مدولاسیون عرض پالس (PWM) از نظر ریاضی ساده است، در برابر خرابی‌های نرم‌افزاری مصونیت دارد و در برابر تداخل الکترومغناطیسی بسیار مقاوم است. با این حال، برای کاربردهای مدرن از یک نقص کشنده رنج می‌برد: این یک ارتباط یک‌طرفه است. خودرو نمی‌تواند درصد باتری، دمای سلول‌ها یا هویت رمزنگاری‌شده خود برای صورت‌حساب را به ایستگاه اطلاع دهد.[2][3]

گذار به سمت شارژ سریع جریان مستقیم (DC) نیازمند افزایش چشمگیر تبادل داده بود. وقتی اینورتر داخلی خودرو دور زده می‌شود تا ولتاژی تا ۸۰۰ ولت مستقیماً به پک باتری پمپاژ شود، ایستگاه خارجی عملاً به سیستم مدیریت باتری تبدیل می‌شود. این ایستگاه باید در هر ثانیه دقیقاً بداند که ساختار شیمیایی باتری تحمل چه چیزی را دارد.[3]

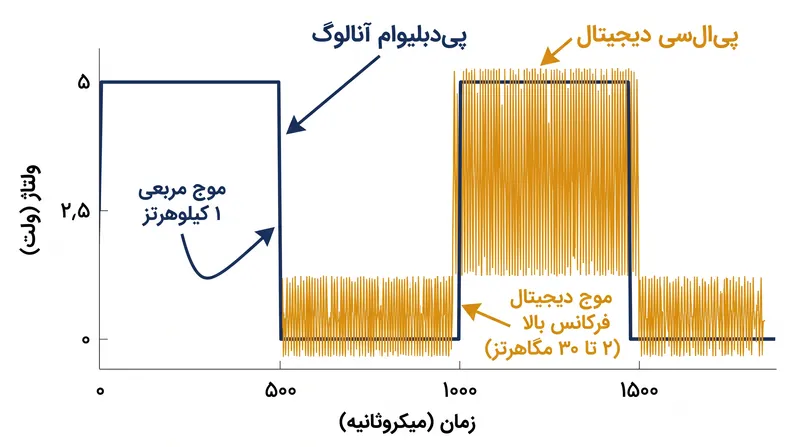

استاندارد سیستم شارژ ترکیبی (CCS) که در سال ۲۰۱۲ معرفی شد، به جای اضافه کردن یک کابل داده اختصاصی، تصمیم گرفت از همان سخت‌افزار موجود استفاده مجدد کند. مهندسان سیستمی را پیاده‌سازی کردند که داده‌های دیجیتال پرسرعت را مستقیماً روی موج آنالوگ ۱ کیلوهرتزی در پین کنترل پایلوت سوار می‌کند.[2][3]

این لایه دیجیتال از HomePlug Green PHY استفاده می‌کند؛ یک پروتکل ارتباطات خطوط برق (PLC) که در اصل برای لوازم خانگی هوشمند طراحی شده بود. این سیستم یک سیگنال دیجیتال فرکانس بالا (بین ۲ تا ۳۰ مگاهرتز) را به پین تزریق کرده و ترافیک شبکه IPv6 را با سرعت حداکثر ۱۰ مگابیت بر ثانیه منتقل می‌کند.[3]

نشریه Electronic Design خاطرنشان می‌کند که این گذار، مهندسان را ملزم کرد تا «ارتباطات سطح بالا (HLC) را با استفاده از ارتباطات خطوط برق (PLC) سوار بر کنترل پایلوت» پیاده‌سازی کنند. این کار به خودرو و ایستگاه اجازه می‌دهد تا بر سر پارامترهای پیچیده مذاکره کنند و ویژگی‌هایی مانند صورت‌حساب رمزنگاری‌شده Plug & Charge و جریان برق دوطرفه از خودرو به شبکه (V2G) را امکان‌پذیر سازند.[2][3]

بهای این پهنای باند، کاهش قابلیت اطمینان است. در حالی که سیگنال آنالوگ PWM بسیار جان‌سخت است، سیگنال فرکانس بالای PLC به شدت در برابر تضعیف و نویز الکترومغناطیسی آسیب‌پذیر است؛ نویزی که توسط کابل‌های غول‌پیکر DC با خنک‌کننده مایع تولید می‌شود که تنها با چند میلی‌متر فاصله در همان دسته سیم قرار دارند.[2]

علاوه بر این، دست‌تکان‌دادن دیجیتال تاخیر شدیدی ایجاد می‌کند. در حالی که کنتاکتورهای آنالوگ در کسری از میلی‌ثانیه بسته می‌شوند، برقراری پیوند PLC نیازمند تخصیص آدرس IP، دست‌تکان‌دادن امنیتی لایه انتقال (TLS) و مذاکره بر سر پارامترها است. این توالی معمولاً ۵ تا ۱۵ ثانیه طول می‌کشد و اگر حتی یک بسته داده به دلیل نویز کابل از دست برود، کل عملیات شارژ شروع نمی‌شود؛ موضوعی که عامل اصلی غیرقابل‌اطمینان بودن شارژرهای عمومی است.[3]

صنعت همچنان در این معماری دولایه گرفتار مانده است. حتی با وجود اینکه خودروسازان در حال گذار به استاندارد شارژ آمریکای شمالی (NACS / SAE J3400) هستند و کانکتور فیزیکی کوچک‌تر می‌شود، اما پروتکل ارتباطی زیربنایی کاملاً یکسان باقی می‌ماند. تقابل میان ایمنی ساده آنالوگ و مذاکرات پیچیده دیجیتال، همچنان تعیین‌کننده میزان قابلیت اطمینان زیرساخت‌های شارژ در سطح جهانی خواهد بود.[2][4]
