کالبدشکافی «تهویه اضطراری» و «کنترل دود»: فیزیک ایمنی در ایستگاه‌ها و تونل‌های عمیق مترو

در فضاهای بسته و عمیق زیرزمینی مانند تونل‌های مترو، آتش‌سوزی یکی از پیچیده‌ترین بحران‌های مهندسی به شمار می‌رود. برخلاف آتش‌سوزی در فضای باز، خطر اصلی در اینجا شعله‌های آتش نیست، بلکه دود سمی و خفه‌کننده‌ای است که به سرعت در محیط تونل محبوس می‌شود.

آمارها و بررسی‌های حوادث گذشته نشان می‌دهد که بیشترین تلفات جانی در آتش‌سوزی‌های مترو ناشی از استنشاق دود است، نه سوختگی. به همین دلیل، سیستم‌های تهویه اضطراری به عنوان خط مقدم دفاعی برای حفظ جان مسافران و تضمین مسیر فرار طراحی می‌شوند.[1][2]

هنگامی که یک قطار در داخل تونل دچار حریق می‌شود، یک منبع حرارتی ناپایدار و به سرعت در حال رشد ایجاد می‌گردد. این حرارت شدید باعث انبساط گازها شده و دود داغی تولید می‌کند که به دلیل چگالی کمتر نسبت به هوای سرد اطراف، بلافاصله به سمت سقف تونل صعود می‌کند.[1]

پس از برخورد دود با سقف تونل، جریان گازهای سمی به صورت افقی در هر دو جهت تونل گسترش می‌یابد. این رفتار سیالاتی، چالش اصلی مهندسان در طراحی سیستم‌های کنترل دود است، زیرا دود تمایل دارد حتی در خلاف جهت جریان هوای عادی تونل نیز حرکت کند.[2]

فیزیک پس‌زدگی دود و نبرد با نیروی شناوری

پدیده حرکت دود در خلاف جهت جریان هوای تهویه، در علم ترمودینامیک با نام «پس‌زدگی دود» شناخته می‌شود. این اتفاق زمانی رخ می‌دهد که نیروی شناوری حرارتی ناشی از آتش، بر نیروی تکانه جریان هوای تهویه غلبه کند و دود را به عقب براند.[3]

پس‌زدگی دود می‌تواند مسیرهای تخلیه مسافران را که در بالادست آتش قرار دارند، مسدود کرده و دسترسی آتش‌نشانان به کانون حریق را غیرممکن سازد. برای جلوگیری از این فاجعه، سیستم‌های تهویه باید جریان هوای قدرتمندی را برای مقابله با نیروی شناوری دود ایجاد کنند.[3][5]

مهندسان برای غلبه بر این پدیده، از مفهومی به نام «سرعت بحرانی» استفاده می‌کنند. سرعت بحرانی، حداقل سرعت جریان هوای طولی است که باید توسط فن‌های تونل ایجاد شود تا پس‌زدگی دود به طور کامل متوقف شده و تمام گازهای سمی به یک سمت رانده شوند.[3]

بر اساس استانداردهای معتبر جهانی مانند NFPA 130 و NFPA 502، سیستم تهویه تونل باید قادر باشد در زمان بروز حریق، سرعت بحرانی را در کمترین زمان ممکن تامین کند. این سرعت معمولاً برای آتش‌سوزی‌های استاندارد قطارها، در محدوده ۲.۵ تا ۳.۵ متر بر ثانیه محاسبه می‌شود.[3][5]

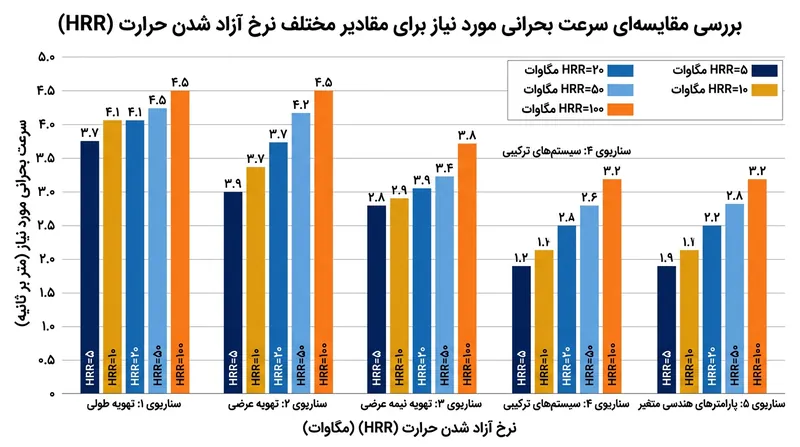

محاسبه سرعت بحرانی به عوامل متعددی بستگی دارد که مهم‌ترین آن‌ها «نرخ آزادسازی حرارت» است. هرچه آتش بزرگ‌تر و داغ‌تر باشد، نیروی شناوری دود بیشتر شده و در نتیجه، برای متوقف کردن پس‌زدگی دود به جریان هوای سریع‌تری نیاز است.[3]

معماری سیستم‌های تهویه اضطراری در اعماق زمین

برای تامین سرعت بحرانی در تونل‌های طولانی، مهندسان از شبکه‌ای از «فن‌های جت» استفاده می‌کنند. این فن‌های استوانه‌ای غول‌پیکر که در سقف تونل نصب می‌شوند، می‌توانند جریان هوای پرسرعتی ایجاد کرده و دود را به سمت شفت‌های خروجی هدایت کنند.[4]

فن‌های جت مورد استفاده در مترو باید قابلیت کارکرد دوطرفه را داشته باشند. این ویژگی به سیستم کنترل اجازه می‌دهد تا بسته به محل دقیق آتش‌سوزی و موقعیت قطار، جهت جریان هوا را تغییر داده و دود را از مسیر فرار مسافران دور کند.[4]

علاوه بر فن‌های جت، ایستگاه‌های مترو به شفت‌های تخلیه دود و فن‌های مکنده قدرتمندی مجهز هستند. این تجهیزات باید بتوانند در دمای بسیار بالا، گاهی تا ۴۰۰ درجه سانتی‌گراد، برای حداقل دو ساعت بدون وقفه کار کنند تا زمان کافی برای تخلیه کامل ایستگاه فراهم شود.[4]

استانداردها الزام می‌کنند که مسافران حاضر در سکوی ایستگاه باید بتوانند در کمتر از چهار دقیقه سکو را ترک کنند. همچنین، کل ایستگاه باید در عرض شش دقیقه تخلیه شود و سیستم تهویه اضطراری نقش حیاتی در حفظ دید کافی در این دقایق طلایی دارد.[1][2]

یکی از چالش‌های بزرگ در طراحی سیستم‌های تهویه، تأثیر شیب تونل بر رفتار دود است. در تونل‌های شیب‌دار، اثر دودکشی باعث می‌شود دود با سرعت بسیار بیشتری به سمت بالا حرکت کند و مهار آن نیازمند محاسبات پیچیده‌تری است.[5]

آزمایش‌ها نشان داده‌اند که در تونل‌هایی با شیب بیش از ۵ درصد، سرعت بحرانی مورد نیاز برای متوقف کردن پس‌زدگی دود ممکن است ۲۰ تا ۳۰ درصد افزایش یابد. این موضوع طراحی سیستم‌های تهویه را در خطوط مترویی که از مناطق کوهستانی عبور می‌کنند، دشوار می‌سازد.[5]

شبیه‌سازی کامپیوتری و عبور از فرمول‌های سنتی

در دهه‌های گذشته، مهندسان برای محاسبه سرعت بحرانی تنها به فرمول‌های ریاضی و معادلات تجربی متکی بودند. اما این فرمول‌ها معمولاً فرض می‌کردند که تونل یک لوله خالی و بدون مانع است، فرضی که در واقعیت و با حضور قطارها صدق نمی‌کند.[3]

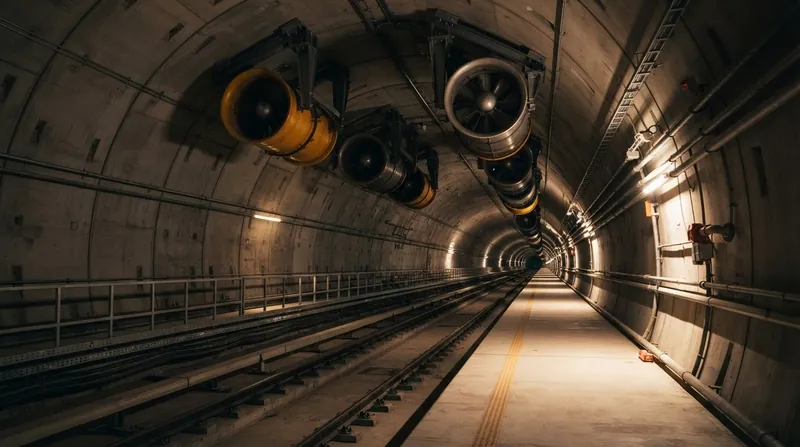

امروزه، طراحی سیستم‌های کنترل دود با استفاده از «دینامیک سیالات محاسباتی» و نرم‌افزارهایی مانند شبیه‌ساز دینامیک حریق انجام می‌شود. این ابزارها به مهندسان اجازه می‌دهند تا رفتار دود را در یک محیط سه‌بعدی و با در نظر گرفتن تمام موانع فیزیکی مدل‌سازی کنند.[1]

شبیه‌سازی‌های کامپیوتری نشان داده‌اند که حضور یک قطار در تونل به عنوان یک مانع فیزیکی، جریان هوا را مختل کرده و توربولانس شدیدی ایجاد می‌کند. این پدیده می‌تواند سرعت بحرانی مورد نیاز را تا ۴۰ درصد تغییر دهد و معادلات سنتی را بی‌اعتبار کند.

علاوه بر این، سرعت بیش از حد جریان هوا نیز می‌تواند خطرآفرین باشد. اگر سرعت تهویه بسیار بالا باشد، لایه‌بندی طبیعی دود در سقف تونل از بین رفته و دود سمی با هوای تازه در ارتفاع پایین ترکیب می‌شود که جان افراد گیر افتاده در پایین‌دست را به خطر می‌اندازد.[5]

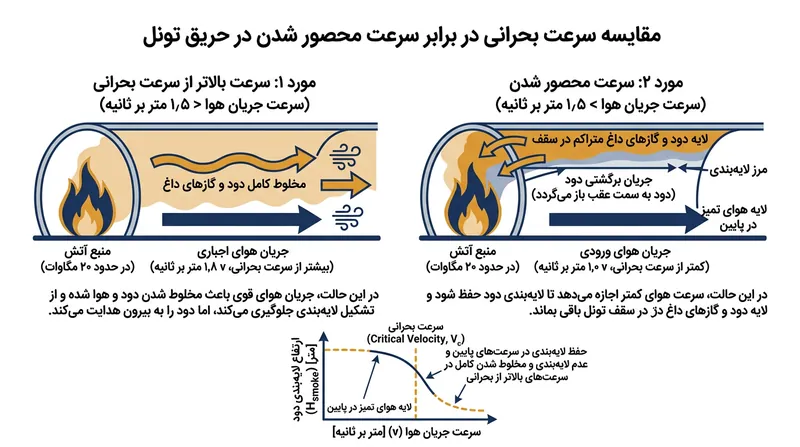

به همین دلیل، برخی از مهندسان رویکرد «سرعت مهار» را پیشنهاد می‌دهند. در این روش، به جای متوقف کردن کامل پس‌زدگی دود، اجازه داده می‌شود دود تا مسافت کوتاهی به عقب برگردد، اما در عوض لایه‌بندی دود حفظ شده و دید مسافران مختل نمی‌شود.[3][5]

در نهایت، ایمنی در تونل‌های مترو تنها به قدرت فن‌ها بستگی ندارد، بلکه نیازمند یک استراتژی هوشمند و یکپارچه است. سیستم‌های تشخیص حریق، سنسورهای دود و الگوریتم‌های کنترل هوشمند باید در کسری از ثانیه بهترین سناریوی تهویه را انتخاب و اجرا کنند.[2]

با پیشرفت روزافزون سیستم‌های هوش مصنوعی و ادغام آن‌ها با شبکه‌های تهویه، آینده ایمنی در فضاهای زیرزمینی به سمت سیستم‌های خودتنظیمی می‌رود. این سیستم‌ها می‌توانند جریان هوا را به صورت لحظه‌ای و بر اساس رفتار دینامیک آتش بهینه‌سازی کنند تا بالاترین سطح ایمنی فراهم شود.[1]
