معماری بدون هوای فشرده: چگونه بوئینگ ۷۸۷ شبکه‌های برق مگاواتی را جایگزین سیستم‌های پنوماتیک کرد

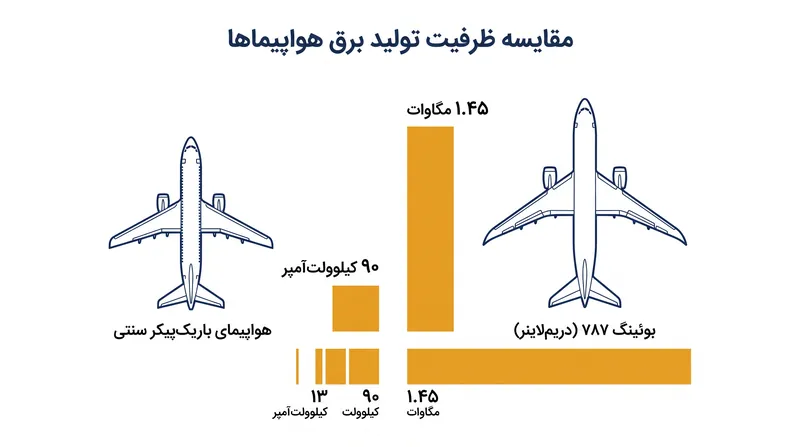

یک بوئینگ 737NG استاندارد برای فعال نگه‌داشتن سیستم‌های کنترل پرواز، اویونیک و تجهیزات کابین خود به یک ژنراتور ۹۰ کیلوولت‌آمپری متصل به موتور متکی است. در مقابل، بوئینگ ۷۸۷ دریم‌لاینر در حین پرواز ۱.۴۵ مگاوات برق تولید می‌کند؛ این میزان الکتریسیته که از طریق ۶۰ مایل سیم‌کشی توزیع می‌شود، برای تامین برق حدود ۱۰۰۰ خانه مسکونی کافی است. این جهش عظیم در ظرفیت الکتریکی، صرفاً یک ارتقای لوکس برای سرگرمی مسافران نیست، بلکه شالوده روشی کاملاً متفاوت در ساخت هواپیماهای مسافربری به شمار می‌رود.[1]

دهه‌هاست که هوانوردی تجاری بر یک معماری پنوماتیک به نام سیستم هوای فشرده تکیه دارد. هنگامی که یک موتور توربین گاز، هوای ورودی را پیش از احتراق فشرده می‌کند، شیرهایی به مرحله کمپرسور متصل شده و بخشی از آن جریان هوای پرفشار و داغ را به بیرون هدایت می‌کنند. این هوای استخراج‌شده که معمولاً با دمای ۲۰۰ تا ۲۵۰ درجه سانتی‌گراد و فشار ۴۰ پوند بر اینچ مربع از پایلون موتور خارج می‌شود، از طریق شبکه‌ای پیچیده از مجاری و مبدل‌های حرارتی به جریان می‌افتد.[2]

انجمن مالکان و خلبانان هواپیما خاطرنشان می‌کند که اگرچه تجهیزات اویونیک مدرن و کابین‌های مجلل توجه عموم را به خود جلب می‌کنند، اما این سیستم هوای فشرده هواپیمای توربینی است که کارهای طاقت‌فرسا را انجام می‌دهد. این انرژی پنوماتیک برای تنظیم فشار کابین مسافران، راه‌اندازی سیستم تهویه مطبوع، باد کردن لبه‌های پنوماتیک یخ‌زدا یا گرم کردن لبه‌های حمله بال، و حتی استارت زدن موتور دوم استفاده می‌شود.[2][4]

اما استفاده از هوای فشرده با یک تاوان ترمودینامیکی سنگین همراه است. هر فوت مکعب از هوای فشرده‌ای که از محفظه احتراق خارج می‌شود، انرژی از دست‌رفته‌ای است که به نیروی پیشران تبدیل نمی‌شود. در نتیجه، موتور باید برای جبران این اتلاف انگلی ناشی از استخراج پنوماتیک، سخت‌تر کار کرده و سوخت بیشتری بسوزاند.

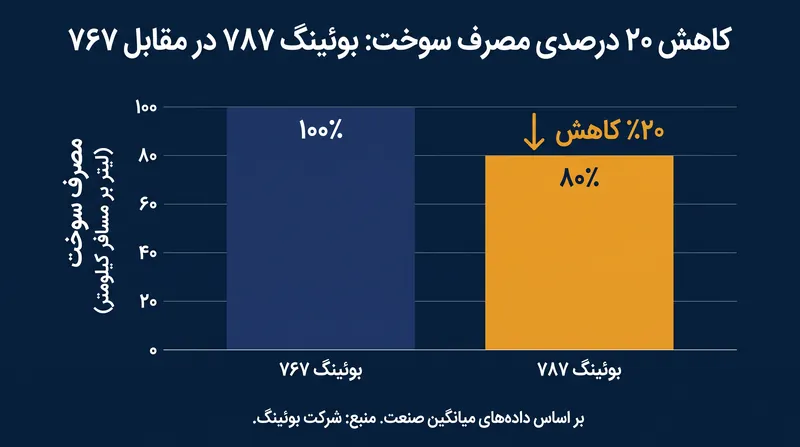

هنگامی که بوئینگ برنامه ساخت ۷۸۷ را در آوریل ۲۰۰۴ آغاز کرد، این سازنده متعهد شد که مصرف سوخت را در مقایسه با هواپیمای هم‌اندازه خود، یعنی بوئینگ ۷۶۷، تا ۲۰ درصد کاهش دهد. دستیابی به این هدف نیازمند جایگزینی بدنه آلومینیومی سنتی با کامپوزیت‌های فیبر کربن بود، اما در عین حال بازنگری در متابولیسم داخلی هواپیما را نیز می‌طلبید. به این ترتیب، ۷۸۷ به اولین جت تجاری بزرگی تبدیل شد که معماری بدون هوای فشرده یا بیشتر-الکتریکی را اتخاذ کرد.[5]

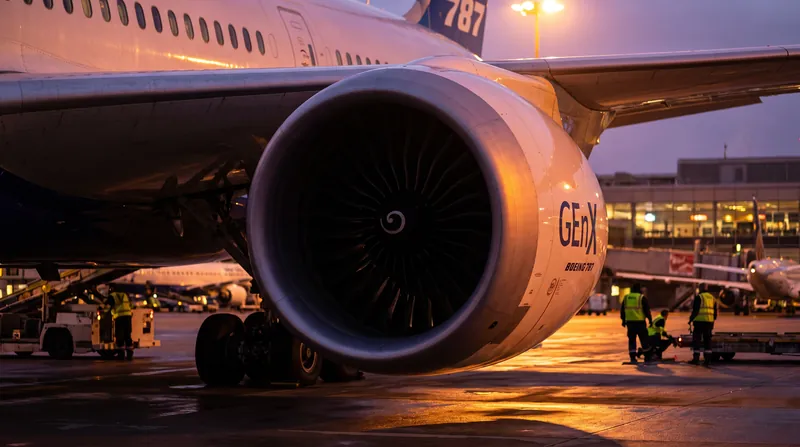

در مدل ۷۸۷، به جای استخراج هوای فشرده از موتورهای رولزرویس ترنت ۱۰۰۰ یا جنرال الکتریک جی‌ئی‌ان‌ایکس، جریان هوای موتور دست‌نخورده باقی می‌ماند تا نیروی پیشران تولید کند. تنها سیستم پنوماتیک باقی‌مانده در این هواپیما، یک سیستم کوچک است که صرفاً به یخ‌زدایی پوشش موتور اختصاص دارد. تمامی سیستم‌های دیگر برقی شده‌اند.

برای تنظیم فشار کابین، ۷۸۷ هوای تازه بیرون را از طریق ورودی‌های اختصاصی به داخل می‌کشد و با استفاده از کمپرسورهای الکتریکی قدرتمند، آن را فشرده می‌کند. برای جلوگیری از تجمع یخ روی بال‌ها نیز، این هواپیما به جای هدایت هوای ۵۰۰ درجه فارنهایت از درون بال‌ها، از پتوهای حرارتی-الکتریکی تعبیه‌شده در لبه‌های حمله استفاده می‌کند.[4][5]

انتقال این بارهای مکانیکی عظیم به شبکه برق، نیازمند ظرفیت تولیدی بی‌سابقه‌ای است. بر اساس گزارش سال ۲۰۱۶ آکادمی‌های ملی علوم، مهندسی و پزشکی آمریکا، بوئینگ ۷۸۷ مرتبط‌ترین خط پایه را برای یک سیستم توان کل با ظرفیت ۱ مگاوات و با معیارهای مشخص ابعاد و وزن ارائه می‌دهد. این هواپیما برای تامین این نیاز، از چهار ژنراتور ۲۵۰ کیلوواتی روی موتورهای اصلی استفاده می‌کند که توسط یک واحد توان کمکی پشتیبانی می‌شوند.[3]

انتقال ۱.۴۵ مگاوات توان در سراسر بدنه هواپیما، یک چالش مهندسی متمایز به همراه دارد: وزن سیم‌کشی مسی. هواپیماهای سنتی رده ترابری با یک شبکه جریان متناوب ۱۱۵ ولتی با فرکانس ۴۰۰ هرتز کار می‌کنند. اگر بوئینگ تلاش می‌کرد توانی در مقیاس مگاوات را با ولتاژ ۱۱۵ ولت توزیع کند، ضخامت کابل‌های مورد نیاز، هزاران پوند به وزن خالی هواپیما اضافه می‌کرد.[1]

برای حل مشکل وزن، مهندسان ولتاژ را دو برابر کردند. مدل ۷۸۷ برای پرمصرف‌ترین بخش‌های خود از یک شبکه توزیع جریان مستقیم با ولتاژ ۲۷۰± ولت استفاده می‌کند. از آنجا که دو برابر شدن ولتاژ، جریان مورد نیاز برای همان توان خروجی را به نصف کاهش می‌دهد، هواپیما می‌تواند از سیم‌کشی بسیار نازک‌تر و سبک‌تری استفاده کند. این معماری جریان مستقیم ولتاژ بالا، در هواپیماهای نظامی پیشرفته‌ای مانند جنگنده اف-۳۵ لایتنینگ ۲ که از دو ژنراتور ۸۰ کیلوواتی بهره می‌برد نیز به کار رفته است.[1][3]

گذار به معماری بدون هوای فشرده، تجربه مسافران را به طور بنیادین تغییر می‌دهد. در یک هواپیمای مسافربری سنتی، فشار کابین معمولاً معادل ارتفاع ۸۰۰۰ فوتی حفظ می‌شود؛ این محدودیت ناشی از اختلاف فشاری است که بدنه آلومینیومی می‌تواند تحمل کند و همچنین ظرفیت سیستم هوای فشرده. اما بدنه کامپوزیتی و کمپرسورهای الکتریکی ۷۸۷ اجازه می‌دهند تا فشار کابین در سطح بسیار پایین‌تر ۶۰۰۰ فوتی تنظیم شود.[5]

علاوه بر این، از آنجا که سیستم کنترل محیطی الکتریکی به هوای فوق‌داغ موتور که باید به شدت خنک و رطوبت‌گیری شود وابسته نیست، ۷۸۷ می‌تواند سطح رطوبت بالاتری را در کابین حفظ کند. نتیجه این امر، کاهش چشمگیر خستگی مسافران، خشکی چشم و کم‌آبی بدن در پروازهای بسیار طولانی است.

البته این تغییر بدون پیامدهای عملیاتی نبوده است. شبکه جریان مستقیم ولتاژ بالا به جای رله‌های مکانیکی سنتی، نیازمند کنترل‌کننده‌های توان حالت جامد است، زیرا خاموش کردن قوس‌های الکتریکی در جریان مستقیم ۲۷۰ ولتی بسیار دشوار است. تکنسین‌های تعمیر و نگهداری که دهه‌ها وقت خود را صرف ردیابی نشتی‌های پنوماتیک و تعویض شیرهای مکانیکی کرده‌اند، اکنون باید منطق پیچیده نرم‌افزاری و واحدهای تبدیل توان را عیب‌یابی کنند.[1]

با وجود این پیچیدگی، دستاوردهای حاصل از افزایش بهره‌وری، اقتصاد خطوط هوایی را دگرگون کرده است. معماری بدون هوای فشرده با فراهم کردن امکان کارکرد موتورها در بالاترین سطح بازدهی ترمودینامیکی، سهم بسزایی در افزایش برد پروازی این هواپیما دارد. تا سال ۲۰۲۶، ناوگان ۷۸۷ ده‌ها مسیر پروازی مستقیم و طولانی‌مدت را بین شهرهای ثانویه امکان‌پذیر کرده است که انجام آن‌ها با هواپیماهای قدیمی‌تر و وابسته به سیستم‌های پنوماتیک، از نظر مالی غیرممکن بود.[5]
