کالبدشکافی شتاب‌سنج و ژیروسکوپ (MEMS): گوشی شما واقعاً چگونه بالا و پایین را تشخیص می‌دهد؟

در سال ۲۰۱۰، زمانی که آیفون ۴ به عنوان یکی از اولین گوشی‌های مجهز به ژیروسکوپ MEMS معرفی شد، شرکت‌های فناوری شروع به استفاده از کلماتی مانند «جادوی نرم‌افزاری» برای توصیف چرخش خودکار صفحه و بازی‌های حرکتی کردند. اما واقعیت بسیار فیزیکی‌تر و البته جذاب‌تر از یک کد نرم‌افزاری است. گوشی هوشمند شما، برخلاف آنچه به نظر می‌رسد، یک دستگاه کاملاً «حالت جامد» و بدون قطعه متحرک نیست. در اعماق پردازنده‌های آن، ماشین‌های مکانیکی بسیار کوچکی در حال کار هستند که فنرها و وزنه‌های واقعی دارند.[3]

این ماشین‌های میکروسکوپی تحت عنوان سیستم‌های میکروالکترومکانیکی (MEMS) شناخته می‌شوند. ابعاد این قطعات معمولاً بین ۱ تا ۱۰۰ میکرومتر است؛ یعنی بسیار نازک‌تر از یک تار موی انسان. در این مقیاس، قوانین فیزیک به شکل متفاوتی رفتار می‌کنند و نیروهایی مانند کشش سطحی از وزن خود قطعه مهم‌تر می‌شوند. با این حال، مهندسان موفق شده‌اند ساختارهای مکانیکی سه‌بعدی را مستقیماً روی ویفرهای سیلیکونی حکاکی کنند.[3][4]

برای درک اینکه گوشی شما چگونه بالا و پایین را تشخیص می‌دهد، ابتدا باید به سراغ شتاب‌سنج برویم. شتاب‌سنج‌های MEMS بر اساس یک اصل ساده فیزیکی کار می‌کنند: قانون اول نیوتن یا اینرسی. درون این حسگر، یک قطعه سیلیکونی به نام «جرم اثبات» (Proof Mass) وجود دارد که توسط فنرهای سیلیکونی بسیار ظریف معلق نگه داشته شده است. وقتی گوشی خود را به جلو هل می‌دهید، بدنه حسگر حرکت می‌کند، اما جرم معلق به دلیل اینرسی تمایل دارد در جای خود بماند و در نتیجه فنرها کشیده می‌شوند.[1]

اما چگونه این حرکت مکانیکی به داده‌های دیجیتال تبدیل می‌شود؟ در دو طرف این جرم معلق، صفحات ثابت و متحرکی وجود دارند که مانند دندانه‌های یک شانه در هم فرو رفته‌اند و یک خازن را تشکیل می‌دهند. با حرکت جرم، فاصله بین این صفحات تغییر کرده و ظرفیت خازنی دستخوش تغییر می‌شود. یک مدار الکترونیکی این تغییر ظرفیت را با دقت بسیار بالا اندازه‌گیری کرده و آن را به یک ولتاژ الکتریکی تبدیل می‌کند که پردازنده می‌تواند آن را بخواند.[1][3]

نکته جالب اینجاست که شتاب‌سنج حتی زمانی که گوشی شما کاملاً بی‌حرکت روی میز قرار دارد نیز در حال کار است. در این حالت، نیروی جاذبه زمین به طور مداوم جرم معلق را به سمت پایین می‌کشد و یک شتاب ثابت معادل ۱g (حدود ۹.۸ متر بر مجذور ثانیه) را ثبت می‌کند. دقیقاً به همین دلیل است که گوشی شما می‌داند کدام سمت «پایین» است و می‌تواند تصویر صفحه را هنگام چرخاندن دستگاه، در جهت درست تنظیم کند.[1]

با این وجود، شتاب‌سنج‌ها یک نقطه ضعف بزرگ دارند: آن‌ها نمی‌توانند چرخش خالص را تشخیص دهند. اگر گوشی را حول مرکز ثقل خودش بچرخانید، شتاب‌سنج تغییر چندانی حس نمی‌کند. اینجاست که پای ژیروسکوپ به میان می‌آید. ژیروسکوپ‌های MEMS برای اندازه‌گیری سرعت زاویه‌ای طراحی شده‌اند و برای این کار از یک پدیده فیزیکی به نام «اثر کوریولیس» بهره می‌برند؛ همان نیرویی که باعث چرخش گردبادها در جو زمین می‌شود.[2][3]

درون ژیروسکوپ، یک جرم سیلیکونی به طور مداوم و با فرکانس بالا در حال ارتعاش و رفت‌وبرگشت است. تا زمانی که گوشی حرکتی ندارد، این ارتعاش در یک خط مستقیم انجام می‌شود. اما به محض اینکه شما گوشی را می‌چرخانید، اثر کوریولیس وارد عمل می‌شود. این اثر باعث می‌شود که جرم در حال ارتعاش، نیرویی عمود بر جهت حرکت خود و محور چرخش احساس کند و از مسیر مستقیم خود منحرف شود.[2]

این انحراف میکروسکوپی، درست مانند شتاب‌سنج، باعث تغییر در فاصله صفحات خازنی می‌شود. با ترکیب داده‌های شتاب‌سنج (که حرکت خطی و جاذبه را می‌سنجد) و ژیروسکوپ (که چرخش را اندازه می‌گیرد)، گوشی شما می‌تواند موقعیت دقیق خود را در فضای سه‌بعدی با شش درجه آزادی درک کند. این همان مکانیسمی است که به هدست‌های واقعیت مجازی اجازه می‌دهد با چرخش سر شما، تصویر را بدون تاخیر به‌روزرسانی کنند و به پهپادها کمک می‌کند تا در هوا معلق بمانند.[4]

ریشه‌های این فناوری به دهه‌ها قبل برمی‌گردد. توسعه اولیه سیستم‌های MEMS در دهه ۱۹۵۰ میلادی آغاز شد، اما نقطه عطف واقعی در سال ۱۹۸۲ رقم خورد؛ زمانی که محققی به نام کرت پیترسن (Kurt Petersen) مقاله‌ای تاریخی درباره خواص مکانیکی سیلیکون منتشر کرد. او نشان داد که سیلیکون تنها یک نیمه‌هادی عالی برای ساخت ترانزیستور نیست، بلکه یک ماده مکانیکی با استحکام بالا و قابلیت اطمینان فوق‌العاده است که می‌توان از آن برای ساخت قطعات متحرک مینیاتوری استفاده کرد.[3]

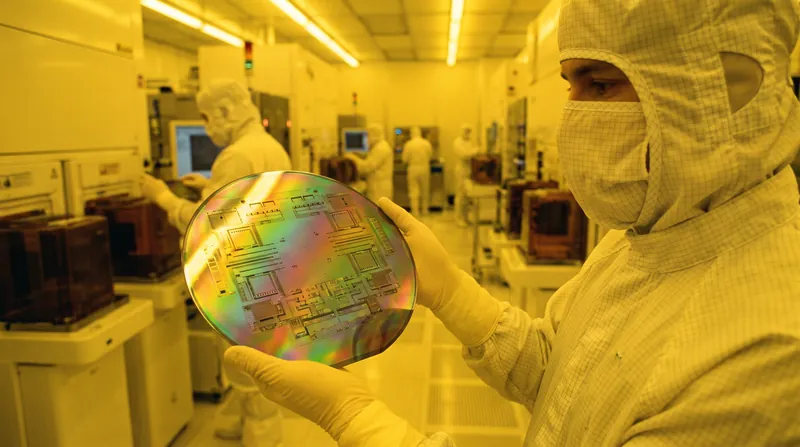

ساخت این قطعات نیازمند فرآیندی به نام «ماشین‌کاری میکروسکوپی» (Micromachining) است. در این روش، مهندسان از همان تکنیک‌های لیتوگرافی نوری که برای چاپ مدارهای الکترونیکی استفاده می‌شود، بهره می‌برند. آن‌ها لایه‌های نازکی از مواد را روی یک ویفر سیلیکونی رسوب می‌دهند و سپس با استفاده از اسیدها یا گازهای واکنش‌پذیر، بخش‌های خاصی را می‌خورند (Etching) تا ساختارهای سه‌بعدی مانند اهرم‌ها، چرخ‌دنده‌ها و فنرها آزاد شوند.[3]

یکی از چالش‌های بزرگ در ساخت این ماشین‌های مینیاتوری، مسئله اصطکاک و مقاومت هوا است. در مقیاس میکرومتر، هوای معمولی می‌تواند برای یک جرم در حال ارتعاش مانند یک شیره غلیظ عمل کند. به همین دلیل، قطعات متحرک ژیروسکوپ و شتاب‌سنج در یک محفظه خلاء کاملاً مهر و موم شده (Hermetic Seal) قرار می‌گیرند. این محفظه تضمین می‌کند که هیچ مولکول هوا یا گرد و غباری نتواند در ارتعاشات دقیق این قطعات اختلالی ایجاد کند.[4]

کاربردهای این فناوری بسیار فراتر از گوشی‌های هوشمند رفته است. به عنوان مثال، آزمایشگاه توسعه حسگرها در مرکز پروازهای فضایی گادرد ناسا (NASA Goddard)، از فناوری MEMS برای ساخت آرایه‌های میکروشاتر در تلسکوپ فضایی جیمز وب استفاده کرده است. این قطعات مکانیکی میکروسکوپی به تلسکوپ اجازه می‌دهند تا نور ستارگان مزاحم را مسدود کرده و روی کهکشان‌های دوردست تمرکز کند.

همچنین، موسسه ملی استاندارد و فناوری آمریکا (NIST) در حال توسعه روش‌های اندازه‌گیری جدیدی برای نسل آینده این حسگرها است. با ظهور اینترنت اشیاء (IoT)، تقاضا برای حسگرهای ارزان‌قیمت، کم‌مصرف و بسیار دقیق به شدت افزایش یافته است. امروزه، شتاب‌سنج‌های MEMS نه تنها در گوشی‌ها، بلکه در کیسه‌های هوای خودروها (Airbags) نیز استفاده می‌شوند تا در کسری از ثانیه تصادف را تشخیص داده و جان سرنشینان را نجات دهند.[4]

در نهایت، درک این مکانیسم‌ها به ما کمک می‌کند تا فراتر از ادعاهای بازاریابی شرکت‌های فناوری نگاه کنیم. وقتی یک شرکت از «الگوریتم‌های پیشرفته تشخیص تصادف» در ساعت هوشمند خود صحبت می‌کند، در واقع در حال تکیه بر داده‌های خامی است که توسط همین فنرهای سیلیکونی تولید می‌شوند. نرم‌افزار تنها می‌تواند چیزی را پردازش کند که سخت‌افزار قادر به احساس آن باشد.[5]

اگرچه بازاریابی شرکت‌ها اغلب این قابلیت‌ها را به الگوریتم‌های هوش مصنوعی یا پردازنده‌های قدرتمند نسبت می‌دهند، اما واقعیت این است که تمام این سیستم‌های پیشرفته کاملاً کور و نابینا خواهند بود اگر این ماشین‌های مکانیکی میکروسکوپی وجود نداشته باشند. دفعه بعد که در یک بازی مسابقه‌ای گوشی خود را مانند فرمان ماشین می‌چرخانید، به یاد داشته باشید که میلیون‌ها فنر و وزنه سیلیکونی نامرئی در حال رقصیدن در دستان شما هستند.[5]
