موازنه متاسنتر: چرا کشتیهای صلبتر تکانهای شدیدتری را تجربه میکنند؟
فاصله میان مرکز ثقل یک شناور و متاسنتر (فرازمرکز) آن، پایداری اولیه کشتی را تعیین میکند؛ موضوعی که مهندسان کشتیساز را ناگزیر میسازد تا میان مقاومت در برابر واژگونی و شدت شتاب عرضی، تعادلی منطقی برقرار کنند.
به قلم وحید بختیاری
این خبر را به اشتراک بگذارید
- مهندسان کشتیساز
- بر طراحی فرم بدنه برای بهینهسازی موقعیت متاسنتر متناسب با محموله و شرایط عملیاتی مورد نظر تمرکز دارند.
- کاپیتانهای کشتی
- بر واقعیت عملیاتی روزمره در مدیریت آب توازن تمرکز دارند تا از ایجاد یک کشتی صلب که به محموله آسیب رسانده یا خدمه را مجروح میکند، جلوگیری کنند.
- نهادهای نظارتی
- بر تعیین حداقل معیارهای مطلق پایداری برای جلوگیری از واژگونی تمرکز دارند، فارغ از اینکه راحتی مسافران یا خدمه تامین شود یا خیر.
چرا مهم است
هر شناور تجاری برای جلوگیری از واژگونی در حین حرکت، به این نسبت فیزیکی خاص وابسته است. درک ارتفاع متاسنتریک نشان میدهد که چرا کشتیهای تفریحی به نرمی تکان میخورند، در حالی که کشتیهای باری با شدت به حالت اولیه برمیگردند؛ اصلی که نحوه مدیریت ایمنی بار در زنجیره تامین جهانی را در دریاها دیکته میکند.
درون یک حوضچه خشک آبگیری شده، تیمی از مهندسان کشتیساز یک بلوک بتنی چند تنی را دقیقا سه متر روی عرشه یک بدنه تازهبهآبانداختهشده جابهجا میکنند. در زیر عرشه، یک آونگ ساده به اندازه کسری از درجه منحرف میشود. این آزمایش کجکردن که پیش از ورود هر شناور تجاری به ناوگان عملیاتی الزامی است، یک معیار نامرئی و واحد را اندازهگیری میکند که رفتار کشتی در مسیرهای دریایی را برای سی سال آینده دیکته خواهد کرد: ارتفاع متاسنتریک یا GM.[6]
فیزیک یک شناور روی آب، بر تعامل میان دو نقطه استوار است. مرکز ثقل (G) نقطهای است که تمام وزن رو به پایین کشتی از طریق آن اعمال میشود. مرکز شناوری (B) نیز مرکز هندسی حجم زیرآبی بدنه است که نیروی رو به بالا وارد میکند. هنگامی که یک کشتی در آبهای آرام کاملا عمود قرار میگیرد، این دو نقطه به صورت عمودی در یک راستا قرار دارند.[2]

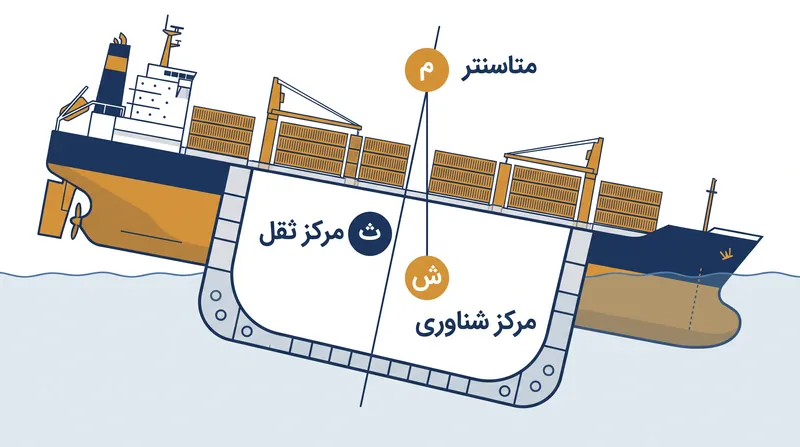

زمانی که یک موج یا تندباد کشتی را مجبور میکند به یک سو کج شود، شکل زیرآبی بدنه تغییر میکند. مرکز شناوری به سمت بیرون و بخش فرورفته در آب متمایل میشود. اگر یک خط عمودی از این مرکز شناوری جدید به سمت بالا رسم کنید، خط مرکزی و عمودی اولیه کشتی را در نقطهای به نام متاسنتر (M) قطع میکند.[7]
فاصله میان مرکز ثقل و این متاسنتر، ارتفاع متاسنتریک (GM) نامیده میشود. تا زمانی که متاسنتر بالاتر از مرکز ثقل باقی بماند (یعنی GM مثبت باشد)، نیروی رو به بالای شناوری و نیروی رو به پایین گرانش، یک بازوی گشتاور بازگرداننده به نام GZ ایجاد میکنند که به صورت فیزیکی کشتی را به سمت موقعیت عمودی اولیه خود میچرخاند.[1][2]
سازمان بینالمللی دریانوردی (IMO) معیارهای پایه پایداری دستنخورده را برای تمامی شناورهای تجاری تعیین کرده و حداقل GM برابر با ۰٫۱۵ متر را برای کشتیهای باری الزامی دانسته است. با این حال، فعالیت در این حداقل مطلق، در صورت جابهجایی بار یا شکافته شدن بدنه، حاشیه خطای بسیار ناچیزی باقی میگذارد. در عمل، مهندسان کشتیساز شناورها را به گونهای طراحی میکنند که با ارتفاعات متاسنتریک بسیار بزرگتری عمل کنند.[1]
این موضوع یک موازنه بنیادین در طراحی کشتی ایجاد میکند: تقابل میان پایداری و شتاب عرضی. کشتیای با GM بسیار بزرگ (مانند یک فلهبر حامل سنگ آهن متراکم در پایینترین بخش انبارهای خود که معمولا با GM بین ۲٫۰ تا ۳٫۰ متر کار میکند) به شدت پایدار است. در این حالت، متاسنتر بسیار بالاتر از مرکز ثقل قرار دارد و یک بازوی بازگرداننده عظیم ایجاد میکند.[5]
دریانوردان به این حالت، کشتی صلب میگویند. وقتی موجی یک کشتی صلب را کج میکند، نیروی بازگرداننده عظیم، آن را با شدت به حالت عمودی برمیگرداند. اگرچه واژگون کردن چنین کشتیای تقریبا غیرممکن است، اما یک کشتی صلب، خدمه و محموله خود را در معرض شتاب عرضی شدیدی قرار میدهد. این حرکت غلتشی سریع میتواند مهارهای بار را پاره کند، به ساختار بدنه آسیب برساند و موجب خستگی مفرط خدمه شود.[3]
وقتی موجی یک کشتی صلب را کج میکند، نیروی بازگرداننده عظیم، آن را با شدت به حالت عمودی برمیگرداند.
در مقابل، کشتیای با GM کوچک به عنوان کشتی نرم شناخته میشود. کشتیهای مسافربری و تفریحی عمدا به گونهای طراحی میشوند که نرم باشند و اغلب با GM بین ۰٫۵ تا ۱٫۵ متر فعالیت میکنند. هنگام کج شدن، بازوی بازگرداننده کوچکتر، کشتی را به آرامی و با ملایمت به حالت عمودی برمیگرداند و راحتی مسافران را بر مقاومت مطلق در برابر واژگونی ترجیح میدهد.[5]
رابطه میان ارتفاع متاسنتریک و حرکت شناور توسط فرمول دوره غلتش کمیسازی میشود. مدت زمانی که طول میکشد تا یک کشتی یک غلتش کامل از سمت چپ به راست و بالعکس را انجام دهد، با جذر GM نسبت معکوس دارد.[4]
بر اساس گزارش مجله بینالمللی خدمات اجتماعی و پژوهش که در سال ۲۰۲۵ کشتی آموزشی سلطان حسنالدین را مورد بررسی قرار داد، این فرمول به صورت T = (2 * pi * k) / sqrt(g * GM) بیان میشود که در آن k شعاع ژیراسیون شناور است. این رابطه ریاضی به خدمه در دریا اجازه میدهد تا ارتفاع متاسنتریک دقیق خود را تنها با زمانگیری غلتش کشتی توسط یک کرنومتر محاسبه کنند.[8]
مستندات مهندسی متاکد (MetaCAD) خاطرنشان میکند: آزمایش دوره غلتش یک روش کاربردی برای تخمین پایداری اولیه کشتی است. این روش، یک بررسی ایمنی حیاتی را در زمانی که کشتی در حال حرکت است و مرکز ثقل به دلیل مصرف سوخت جابهجا شده، فراهم میآورد.[4]
با پیشرفت سفر، کشتی صدها تن نفت کوره از مخازن کف مضاعف خود میسوزاند. حذف وزن از پایینترین نقطه کشتی، مرکز ثقل کلی را بالا میبرد که به نوبه خود ارتفاع متاسنتریک را کاهش میدهد. کشتیای که بندر را با صلابت و پایداری مناسب ترک کرده، اگر خدمه برای جبران این تغییر، آب دریا را به مخازن توازن پمپ نکنند، ممکن است در مقصد به شکلی نرم و آسیبپذیر برسد.[6]
یکی دیگر از تهدیدات پویا برای GM، اثر سطح آزاد است. هنگامی که مایع درون یک مخزن نیمهپر به سمت پایینِ یک کشتی در حال غلتش تلاطم میکند، این جابهجایی وزن عملا مرکز ثقل را بالا برده و فورا بازوی بازگرداننده را کاهش میدهد. برای کاهش این اثر، مهندسان کشتیساز مخازن بزرگ را با دیوارههای طولی تقسیمبندی میکنند تا توانایی جابهجایی عرضی مایع را محدود سازند.[7]
ناوگانهای تجاری مدرن به طور فزایندهای در حال فاصله گرفتن از آزمایشهای دستی آونگ و محاسبات با کرنومتر هستند. کامپیوترهای بارگیری پیشرفته و حسگرهای حرکتی در لحظه، اکنون به طور پیوسته شتاب عرضی را پایش کرده، GM پویا را به صورت آنی محاسبه میکنند و پیش از آنکه کشتی به طرز خطرناکی نرم شود، به کاپیتان هشدار میدهند.[3][9]
با وجود این پیشرفتهای فناوری، فیزیک پایه همچنان بدون تغییر باقی مانده است. هر شناوری که در زنجیره تامین جهانی حرکت میکند، در یک پنجره ریاضی باریک عمل کرده و میان ایمنی مطلق یک بدنه صلب و خشونت مخرب یک غلتش سریع، تعادل برقرار میکند.[9]
بررسی عمیق دیدگاهها
مهندسان کشتیساز
مهندسانی که فرم بدنه را برای بهینهسازی موقعیت متاسنتر متناسب با محموله مورد نظر طراحی میکنند.
برای مهندسان کشتیساز، ارتفاع متاسنتریک یک پارامتر طراحی بنیادین است که مدتها پیش از برش اولین قطعه فولاد تعیین میشود. معماران با تغییر عرض شناور یا شکل بدنه زیرآبی، میتوانند متاسنتر را متناسب با هدف کشتی بالا یا پایین ببرند. یک شناور عریض با آبخور کم، به طور طبیعی متاسنتر بالایی خواهد داشت که نیازمند توزیع دقیق وزن است تا از صلب شدن بیش از حد کشتی جلوگیری شود. چالش اصلی در پیشبینی نحوه رفتار کشتی در شرایط مختلف بارگیری نهفته است، تا اطمینان حاصل شود که چه کشتی کاملا پر باشد و چه کاملا خالی، GM در حاشیههای ایمن باقی میماند.
کاپیتانهای کشتی
دریانوردانی که پایداری پویای شناور را در طول یک سفر دریایی مدیریت میکنند.
کاپیتانها و افسران ارشد به صورت پویا با ارتفاع متاسنتریک در تعامل هستند. در حالی که مهندس کشتیساز متاسنتر را تعیین میکند، خدمه از طریق چیدمان بار و مدیریت آب توازن، مرکز ثقل را کنترل میکنند. یک کاپیتان باید به طور مداوم تغییرات GM را همزمان با مصرف سوخت از مخازن کف و استفاده از آب شیرین محاسبه کند. اگر کشتی بیش از حد نرم شود، کاپیتان دستور میدهد آب دریا به مخازن توازن کف مضاعف پمپ شود تا مرکز ثقل پایین آمده و بازوی بازگرداننده احیا شود؛ اقدامی که تضمین میکند شناور میتواند از آبوهوای غیرمنتظره بدون واژگونی جان سالم به در ببرد.
نهادهای نظارتی
سازمانهایی مانند IMO که حداقل معیارهای مطلق پایداری را تعیین میکنند.
سازمان بینالمللی دریانوردی به ارتفاع متاسنتریک صرفا از منظر بقا و ایمنی نگاه میکند. حداقل GM الزامی ۰٫۱۵ متر برای کشتیهای باری به گونهای طراحی شده است که تضمین کند شناور حتی در شرایط نامطلوب، مانند کج شدن شدید در اثر باد یا آبگرفتگی جزئی، دارای یک بازوی بازگرداننده مثبت است. نهادهای نظارتی طراحی را برای راحتی بهینهسازی نمیکنند؛ معیارهای آنها خطوط پایه ریاضی سختگیرانهای هستند که با هدف جلوگیری از تلفات فاجعهبار جانی و بلایای زیستمحیطی ناشی از واژگونی تدوین شدهاند.
آنچه نمیدانیم
- صنعت دریانوردی با چه سرعتی از آزمایشهای دستی دوره غلتش به سیستمهای خودکار و در لحظه پایش GM گذر خواهد کرد.
- رویدادهای آبوهوایی شدید ناشی از تغییرات اقلیمی تا چه حد سازمان بینالمللی دریانوردی (IMO) را وادار به بازنگری در حداقل معیارهای پایداری دستنخورده خواهد کرد.
