چگونه سیستم جریان متناوب سه‌فاز، نیروی محرکه هواپیماها، کشتی‌ها و قطارها را تامین می‌کند

جریان متناوب سه‌فاز با انتقال سه موج هم‌پوشان از انرژی الکتریکی با اختلاف فاز ۱۲۰ درجه، نیروی محرکه سنگین‌ترین وسایل نقلیه جهان را تامین می‌کند و گشتاوری پیوسته را بدون وقفه‌های ضربانی سیستم‌های تک‌فاز ارائه می‌دهد. از شبکه‌های ۴۰۰ هرتزی بوئینگ ۷۸۷ گرفته تا تابلوهای برق ۴۴۰ ولتی کشتی‌های باری و اینورترهای کششی لکوموتیوهای مدرن، این معماری چگالی توان بالا و افزونگی مکانیکی لازم برای جابه‌جایی تناژهای عظیم را فراهم می‌آورد. فیزیکِ حاکم بر این انتقال توان، مهندسی لجستیک جهانی را دیکته می‌کند.

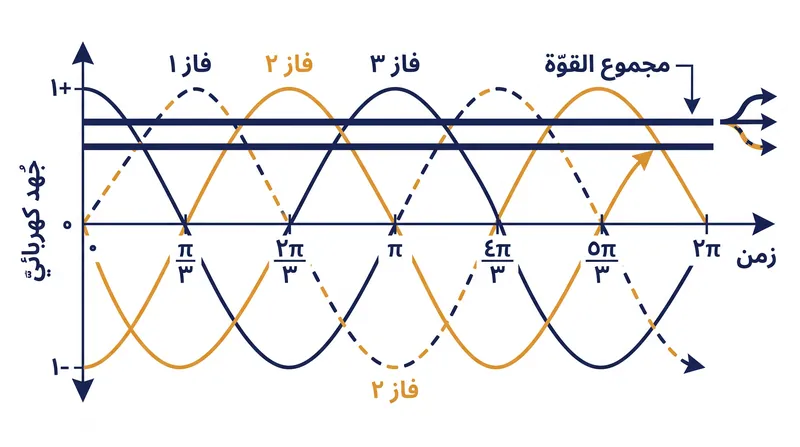

مزیت بنیادین سیستم سه‌فاز در ساختار امواج هم‌پوشان آن نهفته است. پایگاه Code7700 توضیح می‌دهد که مهندسان با ایجاد اختلاف فازی معادل یک‌سوم چرخه برای هر فاز، تضمین می‌کنند که سیستم «هیچ‌گاه به ولتاژ صفر نمی‌رسد و مقدار حداقل آن بسیار بالاتر» از معادل تک‌فاز آن خواهد بود. این انتقال پیوسته توان به یک بار متعادل، لرزش ذاتی موتورهای تک‌فاز را از بین می‌برد و به‌طور طبیعی یک میدان مغناطیسی دوار تولید می‌کند که طراحی موتورهای الکتریکی سنگین را ساده می‌سازد.[5]

در مهندسی هوافضا، وزن محدودیت نهایی است و رویکردی منحصربه‌فرد را در استفاده از جریان متناوب ایجاب می‌کند. پایگاه Lectromec اشاره می‌کند که هواپیماهای مدرن به یک «ژنراتور سه‌فاز ستاره‌ای با ولتاژ ۱۱۵ ولت متناوب (VAC) و فرکانس ۴۰۰ هرتز» متکی هستند. این استاندارد فرکانس بالا تفاوت فاحشی با شبکه‌های برق ۵۰ یا ۶۰ هرتزی در کاربردهای زمینی دارد، اما هدف آیرودینامیکی خاصی را دنبال می‌کند که طراحی هوانوردی مدرن را تعریف می‌کند.[4]

استاندارد ۴۰۰ هرتز اجازه می‌دهد توان هواپیما با «ژنراتورهایی کوچک‌تر و سبک‌تر از سیستم‌های ۵۰/۶۰ هرتز» تولید شود. از آنجا که هسته‌های مغناطیسی ترانسفورماتورها و موتورها می‌توانند در فرکانس‌های بالاتر از نظر فیزیکی کوچک‌تر باشند، هواپیما هزاران پوند از وزن مرده خود را کاهش می‌دهد. اگرچه فرکانس‌های بالاتر نسبت به افت ولتاژ در فواصل طولانی حساس‌ترند، اما فضای محدود بدنه هواپیما این نقطه ضعف را به یک مصالحه ناچیز تبدیل می‌کند.[4]

بوئینگ ۷۸۷ دریم‌لاینر (Boeing 787 Dreamliner) نمونه بارز این معماری است. مدل ۷۸۷ با حرکت به‌سوی طراحی «هواپیمای برقی‌تر»، سیستم‌های سنگین مکانیکی، هیدرولیکی و پنوماتیکی را با معادل‌های الکتریکی جایگزین می‌کند. این هواپیما توانی در مقیاس مگاوات را از ژنراتورهای متصل به موتور به یک محفظه مرکزی تجهیزات الکتریکی هدایت می‌کند و سپس جریان سه‌فاز را به زیرسیستم‌های محلی توزیع می‌نماید؛ این امر به کامپیوتر پرواز اجازه می‌دهد تا برای حفظ قابلیت پرواز، توان را از مسیرهای جایگزین در اطراف خطاهای محلی هدایت کند.[4]

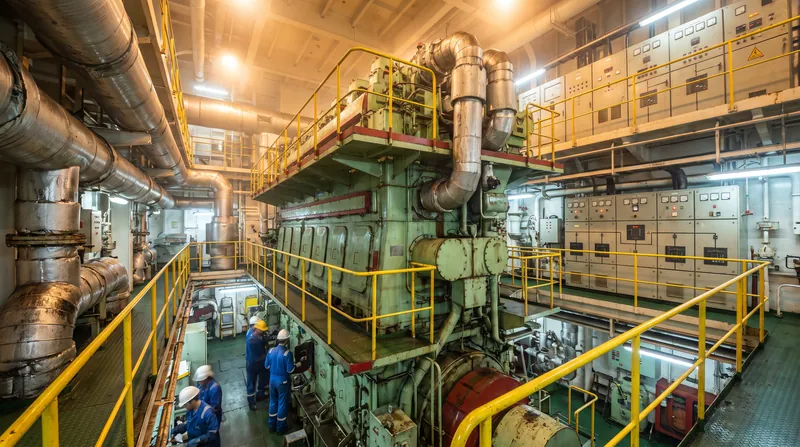

کاربردهای دریایی با مجموعه‌ای کاملاً متفاوت از محدودیت‌ها روبه‌رو هستند. کشتی‌ها به‌عنوان ریزشبکه‌هایی ایزوله در محیط‌هایی خشن عمل می‌کنند که در آن‌ها قطع کامل برق می‌تواند به از دست رفتن شناور منجر شود. موسسه American Nautical Services بیان می‌کند که بیشتر کشتی‌های تجاری با «برق ۴۴۰ ولت در فرکانس ۶۰ هرتز با منبع تغذیه متناوب سه‌فاز» کار می‌کنند و از آلترناتورهای دیزلی سنگین برای تولید پیوسته توان خود بهره می‌برند.[1]

افزونگی، دلیل اصلی معماران دریایی برای انتخاب جریان متناوب سه‌فاز به‌جای جریان مستقیم است. این سیستم توان به‌مراتب بیشتری را برای تجهیزاتی با اندازه یکسان ارائه می‌دهد و از همه مهم‌تر، «اگر یک فاز از کار بیفتد، دو فاز دیگر می‌توانند به راه‌اندازی ماشین‌آلات ضروری ادامه دهند.» این تحمل‌پذیری خطا برای ایمنی دریایی، جایی که عملیات نمی‌تواند وقفه‌های برقی را تحمل کند، حیاتی است.[1]

شبکه‌های برق دریایی همچنین از یک نقطه نول عایق‌بندی‌شده استفاده می‌کنند؛ یک طراحی ایمنی حیاتی که تفاوت بنیادینی با سیستم‌های زمین‌شده ساحلی دارد. اگر یک خطای اتصال به زمین در نقطه‌ای از سیستم الکتریکی کشتی رخ دهد، جریان خطا بلافاصله تجهیزات حفاظتی را قطع نمی‌کند. «سیستم نول عایق‌بندی‌شده به شناور اجازه می‌دهد تا در حالی که خدمه در حال مکان‌یابی و رفع خطا هستند، به کارکرد ماشین‌آلات ضروری، تجهیزات فرمان، پمپ‌های آتش‌نشانی و تجهیزات ناوبری ادامه دهد.»[1]

هنگامی که خاموشی کامل رخ می‌دهد، مقررات بین‌المللی دریایی پروتکل‌های بازیابی سخت‌گیرانه‌ای را الزامی می‌کنند. ژنراتور اضطراری کشتی که از نظر فیزیکی از فضاهای اصلی ماشین‌آلات جداست، باید به‌طور خودکار روشن شده و ظرف ۴۵ ثانیه پس از قطع برق اصلی، توان سیستم‌های حیاتی را بازیابی کند. این امر تضمین می‌کند که چراغ‌های ناوبری، تجهیزات فرمان و سیستم‌های تشخیص حریق فعال باقی بمانند.[1]

سیستم‌های ریلی چالش مهندسی متمایز سومی را ارائه می‌دهند: دریافت توان از زیرساخت‌های خارجی در سرعت‌های بالا به‌جای تولید کامل آن در داخل قطار. شرکت PRC Rail Consulting اشاره می‌کند که لکوموتیوها توان خود را از خطوط بالاسری یا ریل‌های سوم با ولتاژهایی بین ۶۰۰ ولت مستقیم (DC) تا ۲۵,۰۰۰ ولت متناوب (AC) دریافت می‌کنند. این تغذیه ولتاژ بالا برای سیستم‌های داخلی قطار بسیار قدرتمند است و باید کاهش یافته و تبدیل شود.[2]

لکوموتیوهای مدرن از مبدل‌های حالت جامد برای تبدیل این تغذیه شبکه بالاسری با ولتاژ بالا به جریان متناوب سه‌فاز قابل‌استفاده بهره می‌برند. خروجی که معمولاً حدود ۳۸۰ ولت است، سیستم‌های کمکی قطار از جمله کمپرسورهای تهویه مطبوع، فن‌های تهویه و روشنایی را به کار می‌اندازد. جریان سه‌فاز همچنین به جریان مستقیم یکسو می‌شود تا باتری‌های داخلی لکوموتیو را شارژ کند؛ باتری‌هایی که سیستم‌های اضطراری را در طول وقفه‌های منبع تغذیه بالاسری روشن نگه می‌دارند.[2]

برای نیروی محرکه، موتورهای القایی سه‌فاز به دلیل طراحی مقاوم و بدون جاروبک خود به استاندارد جهانی تبدیل شده‌اند. با این حال، انتقال توان سه‌فاز از سیم‌های خارجی در طول تاریخ دشوار بوده است. مجله Trains خاطرنشان می‌کند که آزمایش‌های اولیه با لکوموتیوهای سه‌فاز در دهه ۱۹۲۰، مانند نمونه‌های راه‌آهن گریت نورترن (Great Northern Railway)، نیازمند زیرساخت‌های پیچیده‌ای بود و از «دو شاخک تماسی برای اتصال به سیم‌های بالاسری استفاده می‌کرد در حالی که ریل حرکتی فاز سوم را حمل می‌کرد.»[3]

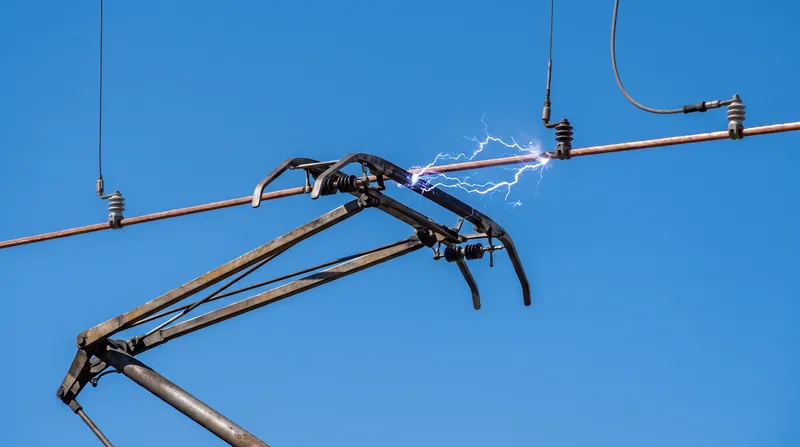

ظهور الکترونیک حالت جامد این مشکل زیرساختی را حل کرد. امروزه، لکوموتیوهای مدرن به‌جای تکیه بر خطوط بالاسری پیچیده چندسیمه، جریان متناوب یا مستقیم تک‌فاز را از یک سیم واحد دریافت کرده و از اینورترهای نیمه‌هادی داخلی برای ساخت جریان متناوب سه‌فاز مورد نیاز موتورهای کششی استفاده می‌کنند. این امر نیاز به کموتاتورها و جاروبک‌ها را از بین می‌برد و ضمن کاهش چشمگیر هزینه‌های نگهداری، امکان ترمز احیاشونده را نیز فراهم می‌کند.[2]

پذیرش جریان متناوب سه‌فاز در این سه حوزه، یک واقعیت مهندسی جهان‌شمول را برجسته می‌کند. هنگام افزایش تقاضای توان، انتقال پیوسته و تحمل‌پذیری خطا بر سادگی سیستم ارجحیت دارد. چه برای چرخاندن پروانه یک کشتی، چه به حرکت درآوردن محورهای یک لکوموتیو، و چه تامین توان کنترل‌های پرواز با سیم یک هواپیما، اختلاف فاز ۱۲۰ درجه همچنان هندسه بنیادین حمل‌ونقل سنگین باقی می‌ماند.
